Diseño Estructural Residencial — Pance, Cali, Valle del Cauca

Casa Pomarroso

Vivienda campestre con desniveles, kiosco metálico y piscina

Diseño Estructural Diseño en Acero Microzonificación Sísmica Estructuras Hidráulicas Diseño de Cimentación BIM / IFC ETABS NSR-10

Puntos Clave

  • 3 estructuras con memorias independientes: casa, kiosco y piscina
  • Casa con 5 niveles de entrepiso escalonados (N+2.02 a N+7.28)
  • Vigas metálicas IPE140, IPE240 e IPE270 y columnas tubulares de 150 × 150
  • Microzonificación de Cali, zona 4E: sin resonancia (período de 0.28 s frente a 0.75–1.25 s del suelo)
  • Derivas máximas de 0.61 % en la casa y 0.59 % en el kiosco
  • Piscina diseñada como estructura de muros de concreto

Especificaciones Técnicas

Niveles
2
Altura
7.62 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES) con vigas metálicas; kiosco en PRM de acero
Normativa
NSR-10, AISC 360, Microzonificación Sísmica de Cali
Software
ETABS, Excel
Perfiles
IPE140, IPE240, IPE270, Tubular 150×150×4, Tubular 150×100×3
Cimentación
Zapatas aisladas y corridas

Contexto

Vivienda campestre en un condominio de Pance (Cali), desarrollada para un cliente corporativo. La arquitectura escalonada genera cinco niveles de entrepiso a distintas alturas, lo que complica la definición de diafragmas y el control de derivas. El proyecto incluye además un kiosco-pérgola metálico y una piscina.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS de la casa con diafragmas a distintas cotas y un modelo independiente de cubiertas
  • Espectro según la microzonificación de Cali (zona 4E) y verificación de resonancia
  • Diseño de vigas metálicas IPE, columnas, nudos y vigas de concreto, correas y losas macizas
  • Kiosco en pórticos de acero con cargas de viento a barlovento y sotavento sobre la pérgola
  • Piscina modelada en muros de concreto con su propia memoria
  • Modelos de cimentación con zapatas aisladas y corridas, y exportación IFC

Resultados

  • Casa con derivas de 0.61 % y 0.59 %; kiosco con 0.50 % y 0.59 %
  • Tres memorias de cálculo (111, 41 y 28 páginas)

Lecciones

Los desniveles arquitectónicos son el reto sísmico escondido de las casas campestres: cada nivel es un diafragma distinto y las columnas cortas aparecen donde menos se esperan.

Modelo 3D / Renders (6)

Render arquitectónico 01 – Casa Pomarroso
Render arquitectónico 01 – Casa Pomarroso

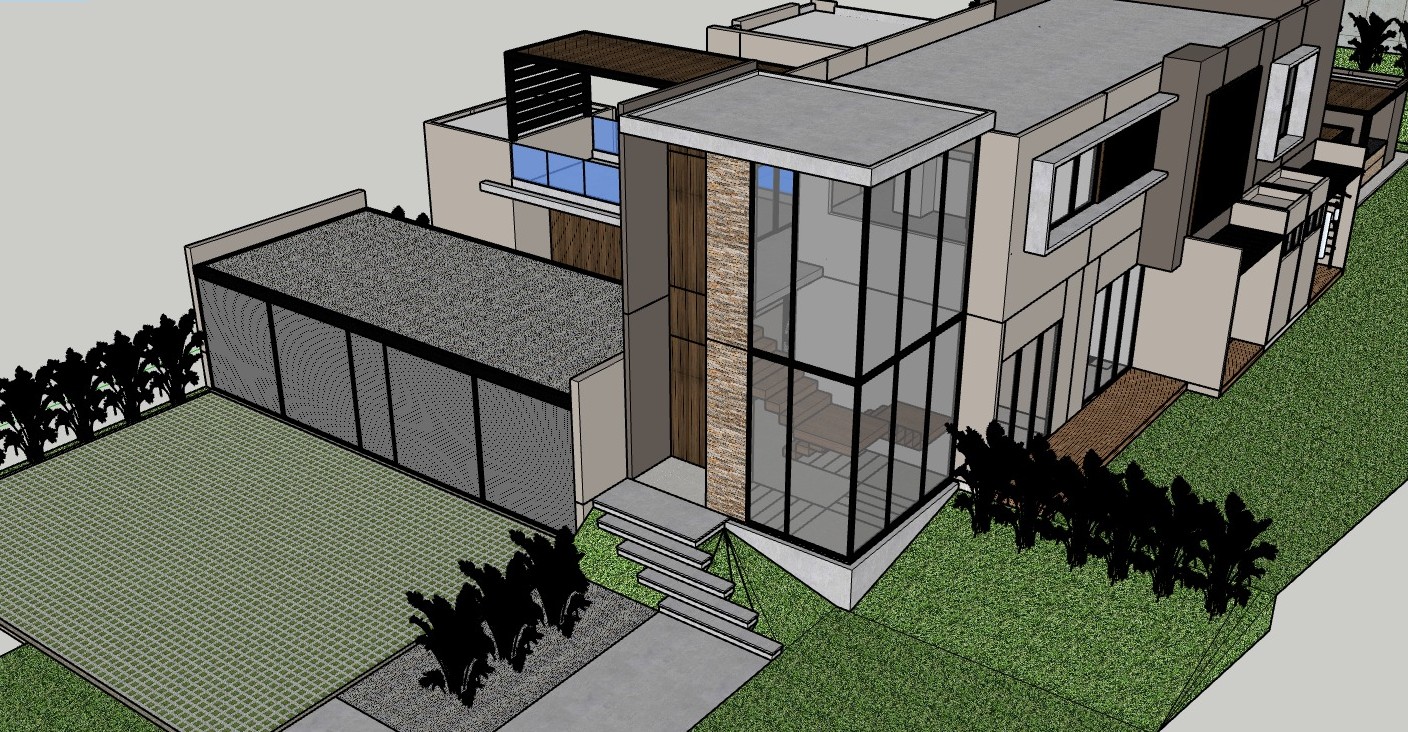

Render arquitectónico 02 – Casa Pomarroso
Render arquitectónico 02 – Casa Pomarroso

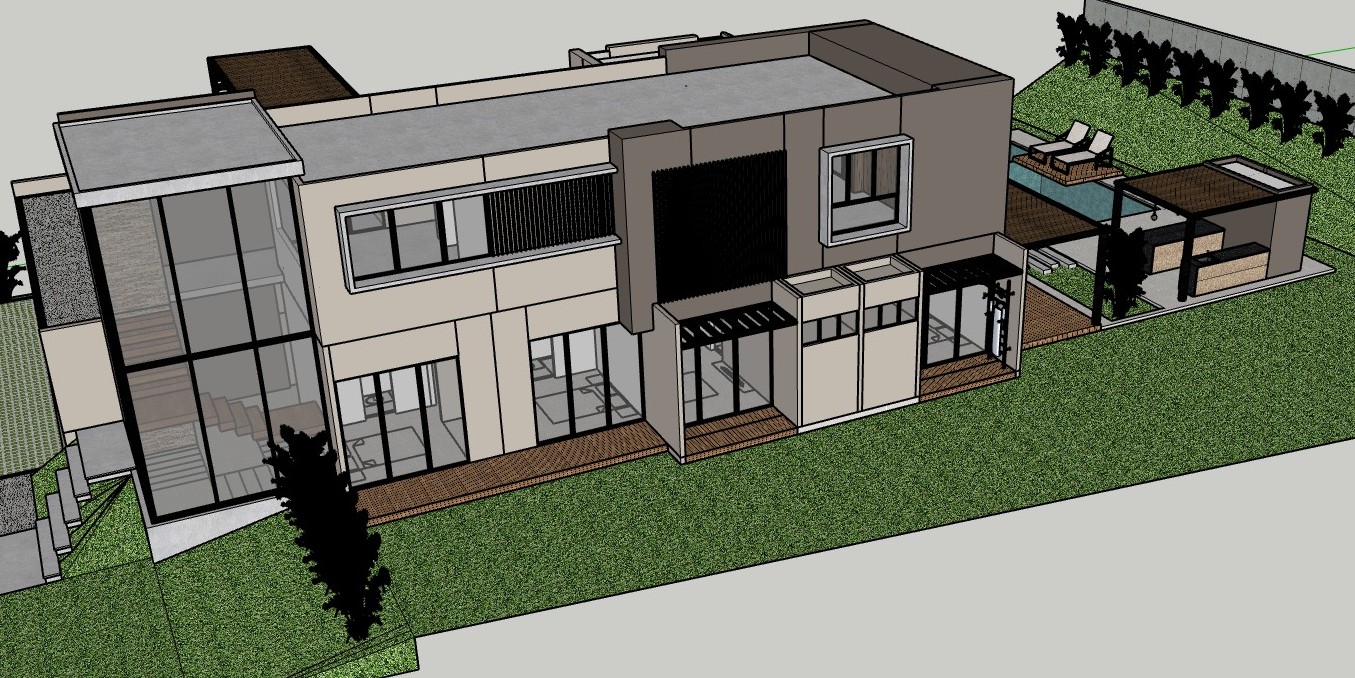

Render arquitectónico 03 – Casa Pomarroso
Render arquitectónico 03 – Casa Pomarroso

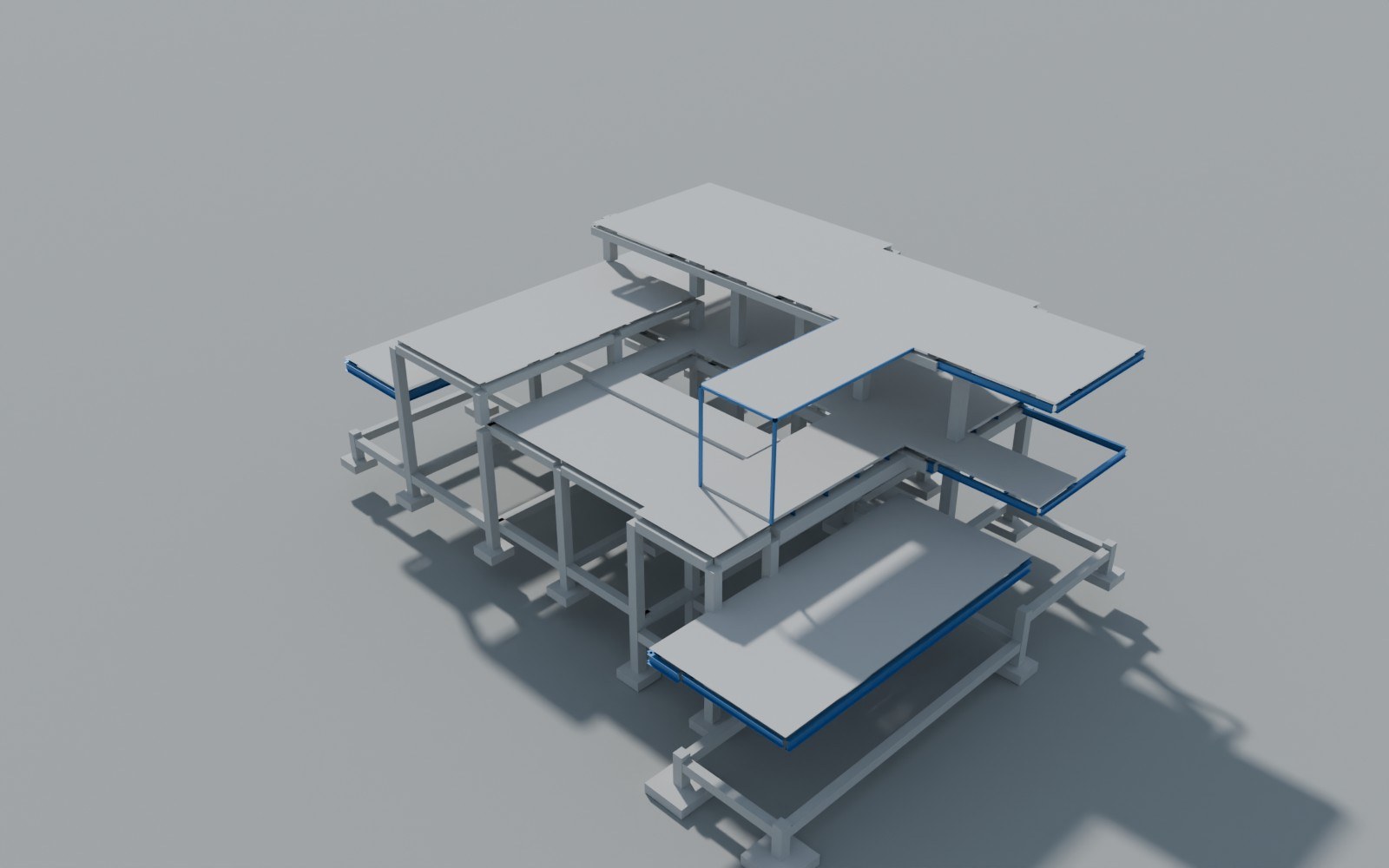

Render del modelo estructural 01 – Casa Pomarroso
Render del modelo estructural 01 – Casa Pomarroso

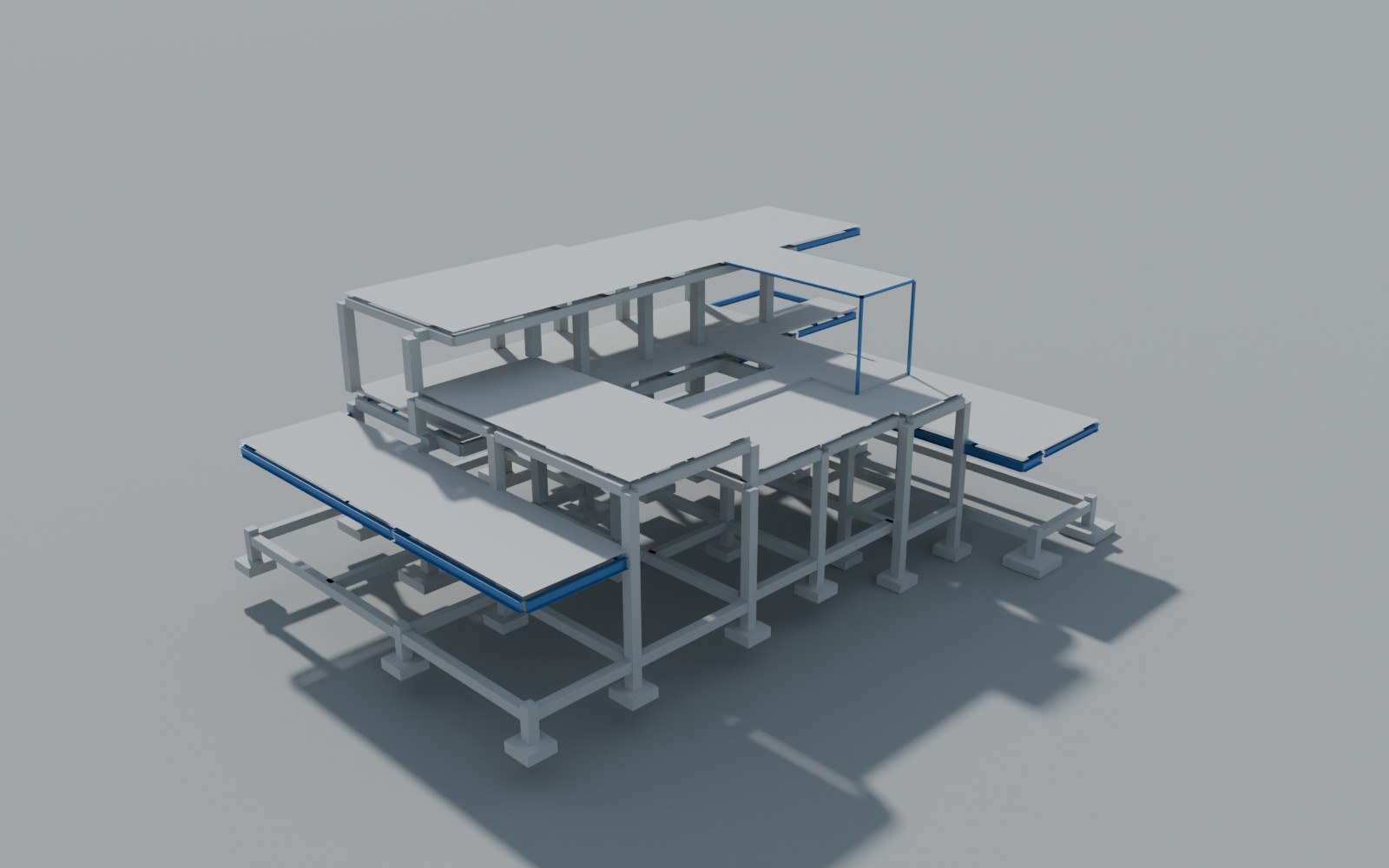

Render del modelo estructural 02 – Casa Pomarroso
Render del modelo estructural 02 – Casa Pomarroso

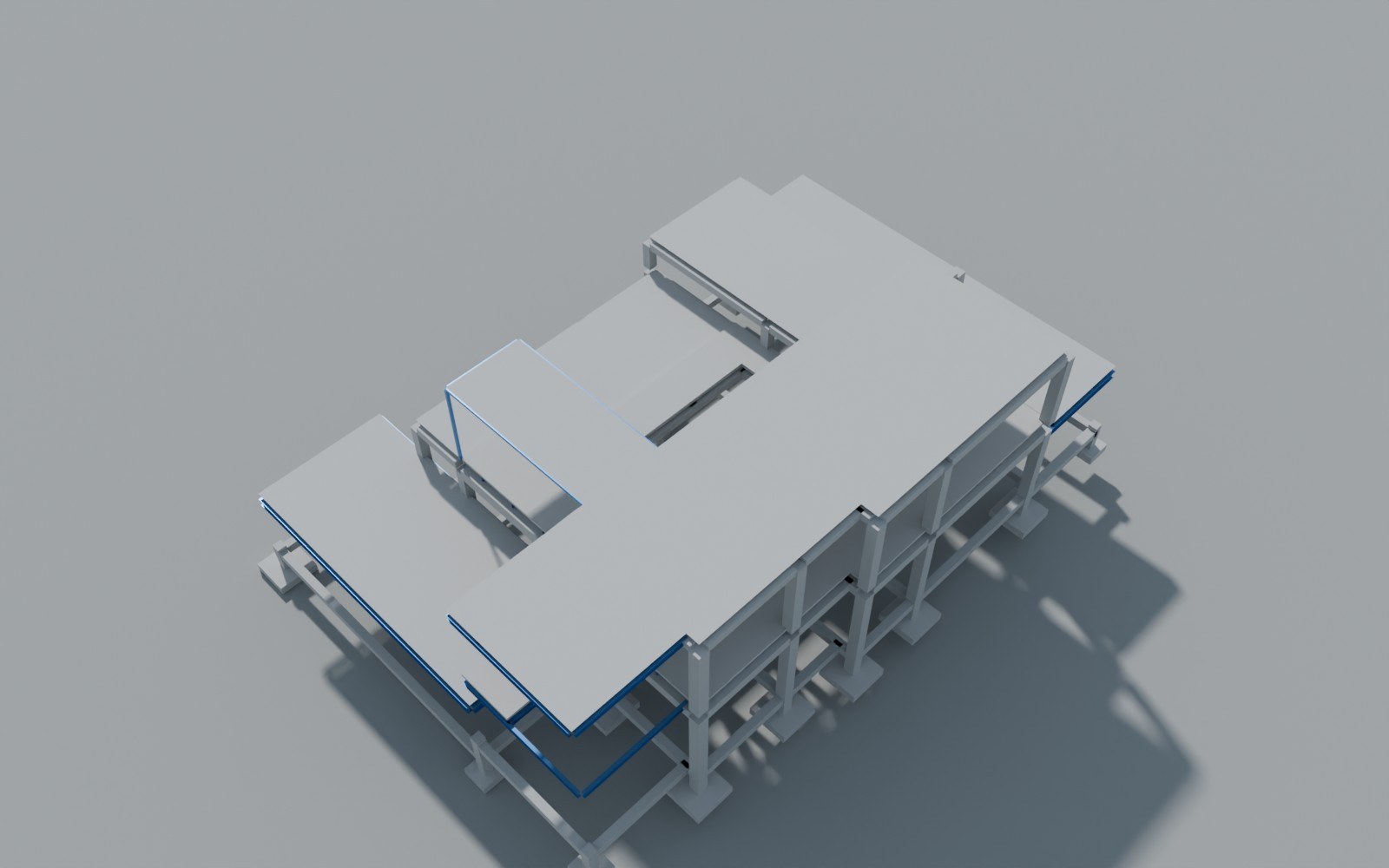

Render del modelo estructural 03 – Casa Pomarroso
Render del modelo estructural 03 – Casa Pomarroso

Análisis ETABS (6)

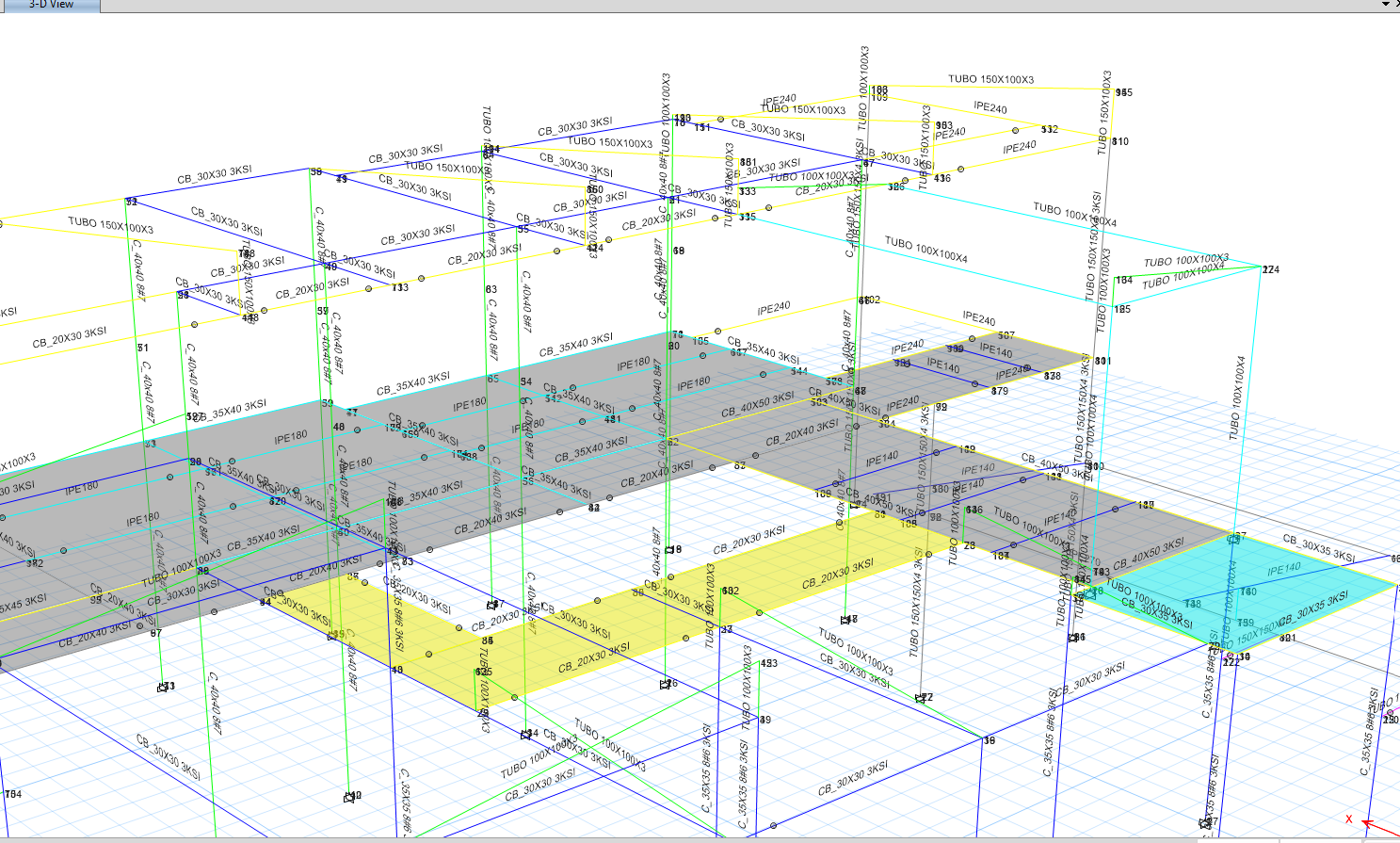

Modelo ETABS 01 – Casa Pomarroso
Modelo ETABS 01 – Casa Pomarroso

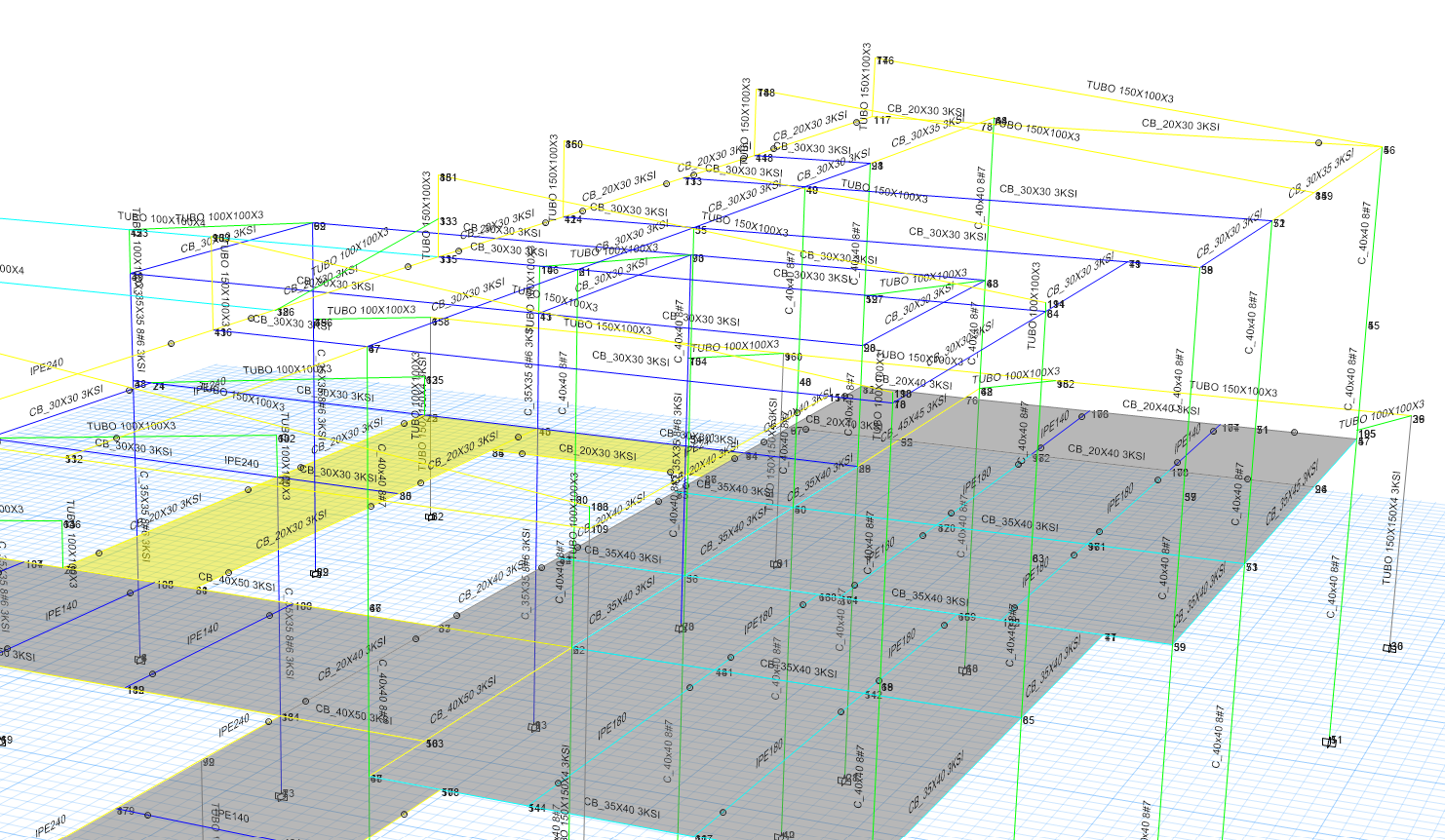

Modelo ETABS 02 – Casa Pomarroso
Modelo ETABS 02 – Casa Pomarroso

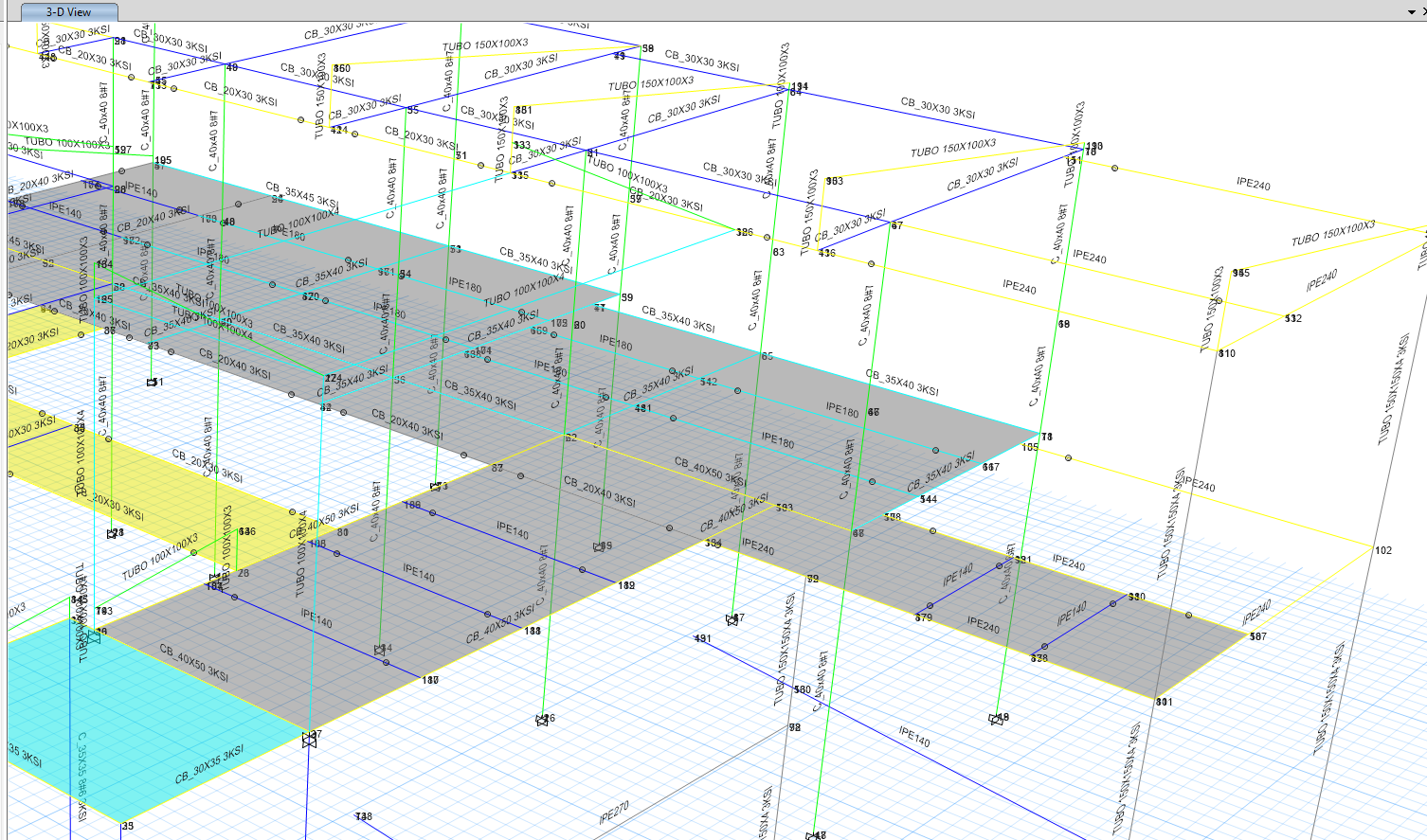

Modelo ETABS 03 – Casa Pomarroso
Modelo ETABS 03 – Casa Pomarroso

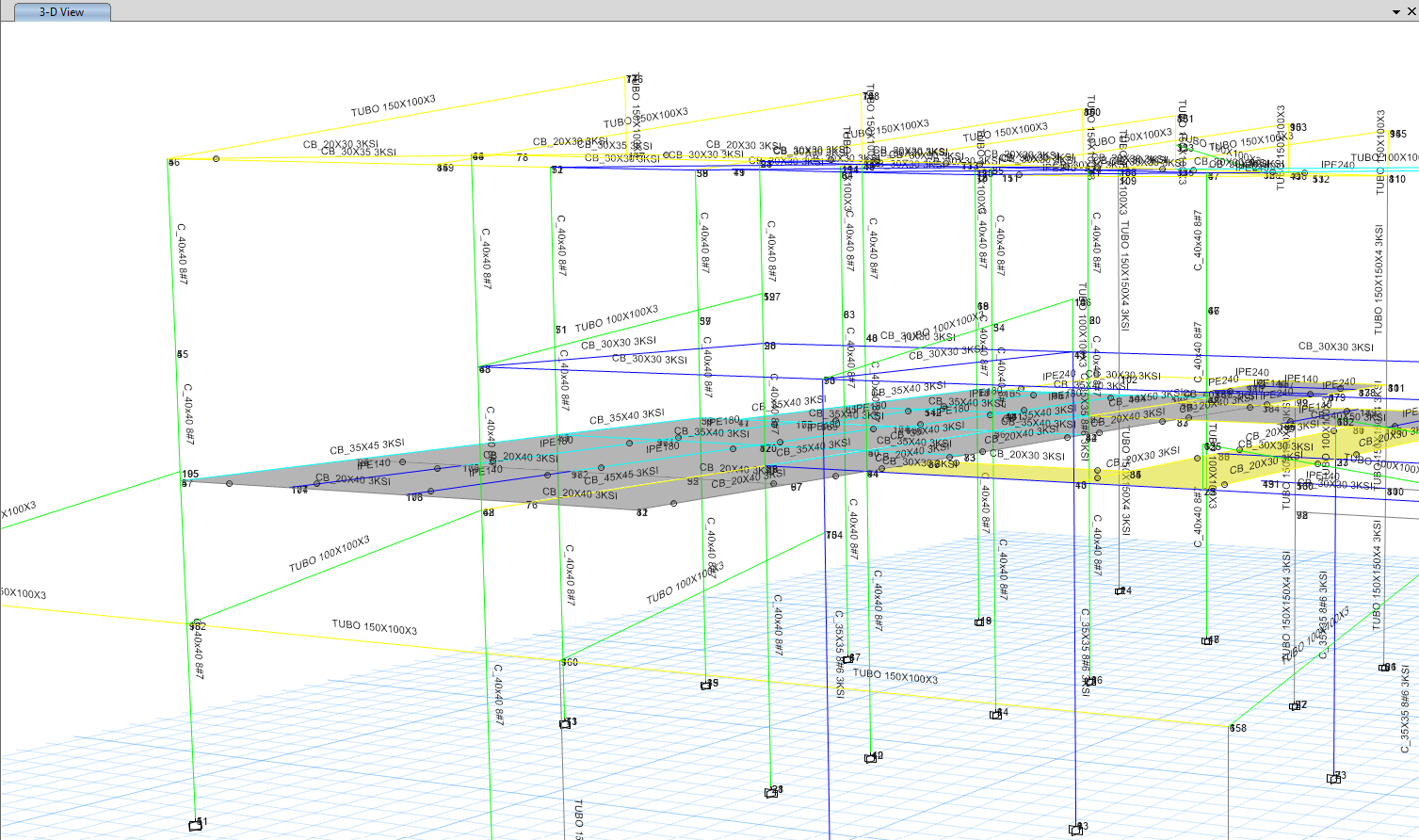

Modelo ETABS 04 – Casa Pomarroso
Modelo ETABS 04 – Casa Pomarroso

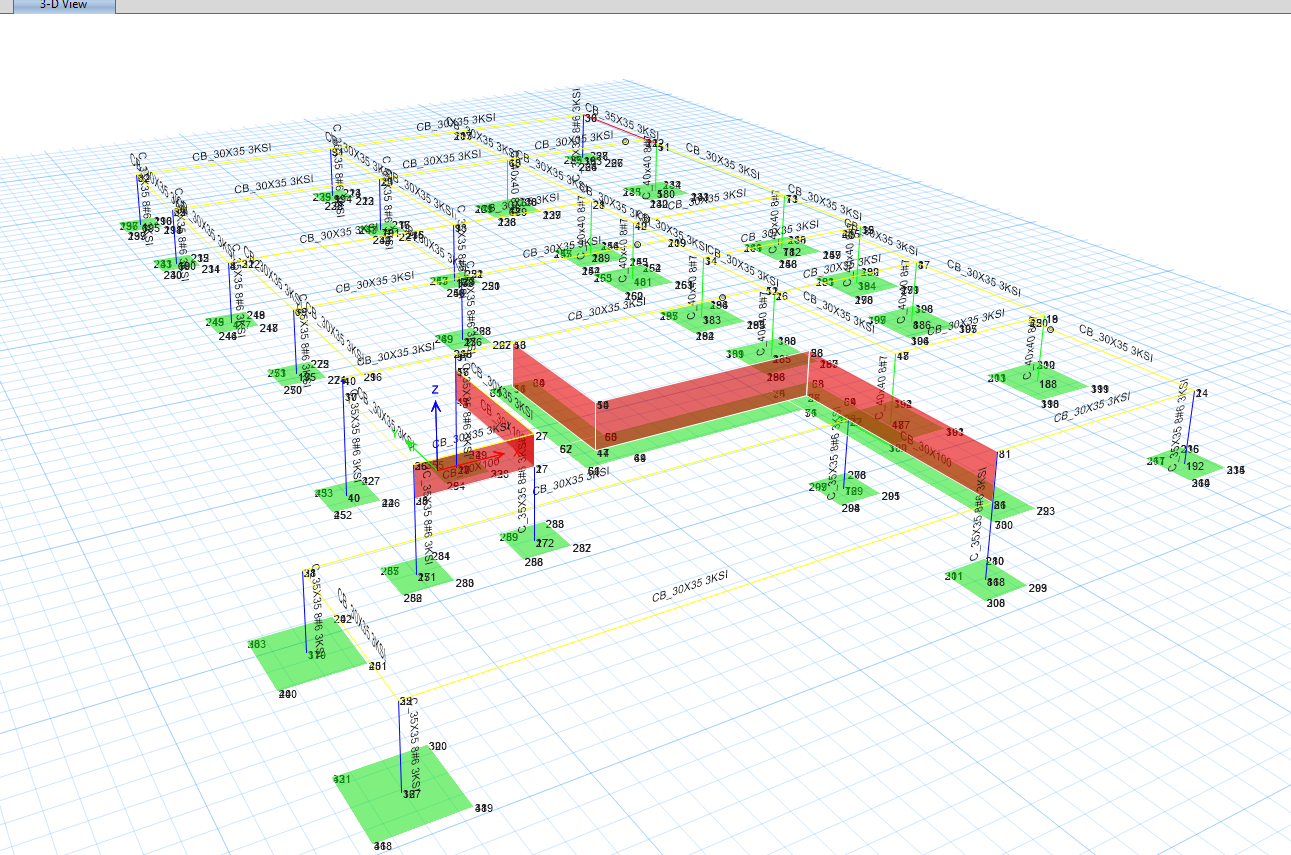

Modelo ETABS 05 – Casa Pomarroso
Modelo ETABS 05 – Casa Pomarroso

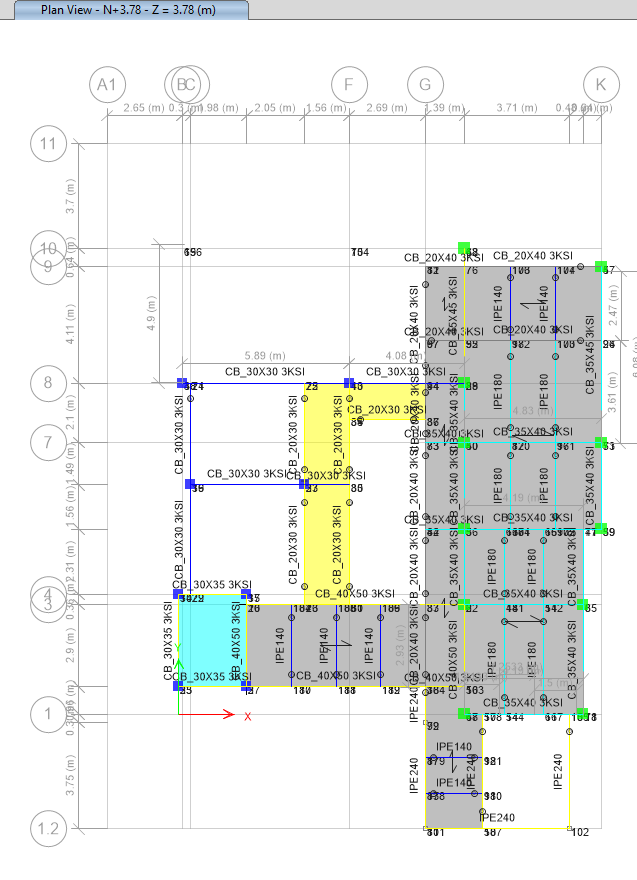

Modelo ETABS 06 – Casa Pomarroso
Modelo ETABS 06 – Casa Pomarroso
