Diseño Estructural Residencial — Dapa, Yumbo, Valle del Cauca

Cascadas de Dapa

Vivienda campestre en 3 módulos más un puente de conexión

Diseño Estructural Análisis Sísmico Diseño en Acero BIM / IFC Diseño de Cimentación ETABS NSR-10

Puntos Clave

  • 3 módulos independientes (1 y 2 niveles) más un puente de conexión, cada uno con su propio modelo
  • Derivas máximas: módulo 1 de 0.32 %, módulo 2 de 0.56 % y módulo 3 de 0.43 %
  • Cubiertas metálicas con correas tubulares de 100 × 100 × 3 y 120 × 120 × 3
  • Modelo IFC entregado para coordinación con arquitectura
  • Juego de 15 planos estructurales para los tres módulos

Especificaciones Técnicas

Niveles
2
Altura
8.55 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES) + cubierta metálica
Normativa
NSR-10, AISC 360
Software
ETABS, AutoCAD
Perfiles
Tubular 100×100×3, Tubular 120×120×3
Cimentación
Zapatas aisladas de 1.5 × 1.5 m (f'c 21 MPa)

Contexto

Vivienda campestre en la zona montañosa de Dapa (Yumbo), con un programa arquitectónico repartido en volúmenes separados. El proyecto se resolvió en tres módulos estructuralmente independientes y un puente liviano que los conecta. Suelo tipo D con Aa = 0.25 y Av = 0.25.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Definición de juntas y módulos estructurales independientes a partir de la arquitectura
  • Modelación en ETABS de cada módulo y del puente, con modelos separados de cubierta, correas y cimentación
  • Análisis sísmico con R = 4.73 y verificación de derivas por módulo
  • Diseño de pórticos de concreto, nudos, correas y cubierta metálica
  • Tres memorias de cálculo independientes (66, 73 y 48 páginas) y un juego unificado de planos
  • Exportación IFC del modelo estructural para coordinación BIM

Resultados

  • Todos los módulos con derivas por debajo del 0.6 %
  • 15 planos estructurales y 3 memorias de cálculo

Lecciones

Dividir una arquitectura irregular en módulos regulares simplifica el análisis y mejora el comportamiento sísmico, pero traslada la complejidad a los detalles: las juntas, el puente de conexión y la coordinación entre modelos son ahora las zonas críticas del proyecto.

Modelo 3D / Renders (3)

Render del modelo estructural 01 – Cascadas de Dapa
Render del modelo estructural 01 – Cascadas de Dapa
Render del modelo estructural 02 – Cascadas de Dapa
Render del modelo estructural 02 – Cascadas de Dapa
Render del modelo estructural 03 – Cascadas de Dapa
Render del modelo estructural 03 – Cascadas de Dapa

Análisis ETABS (9)

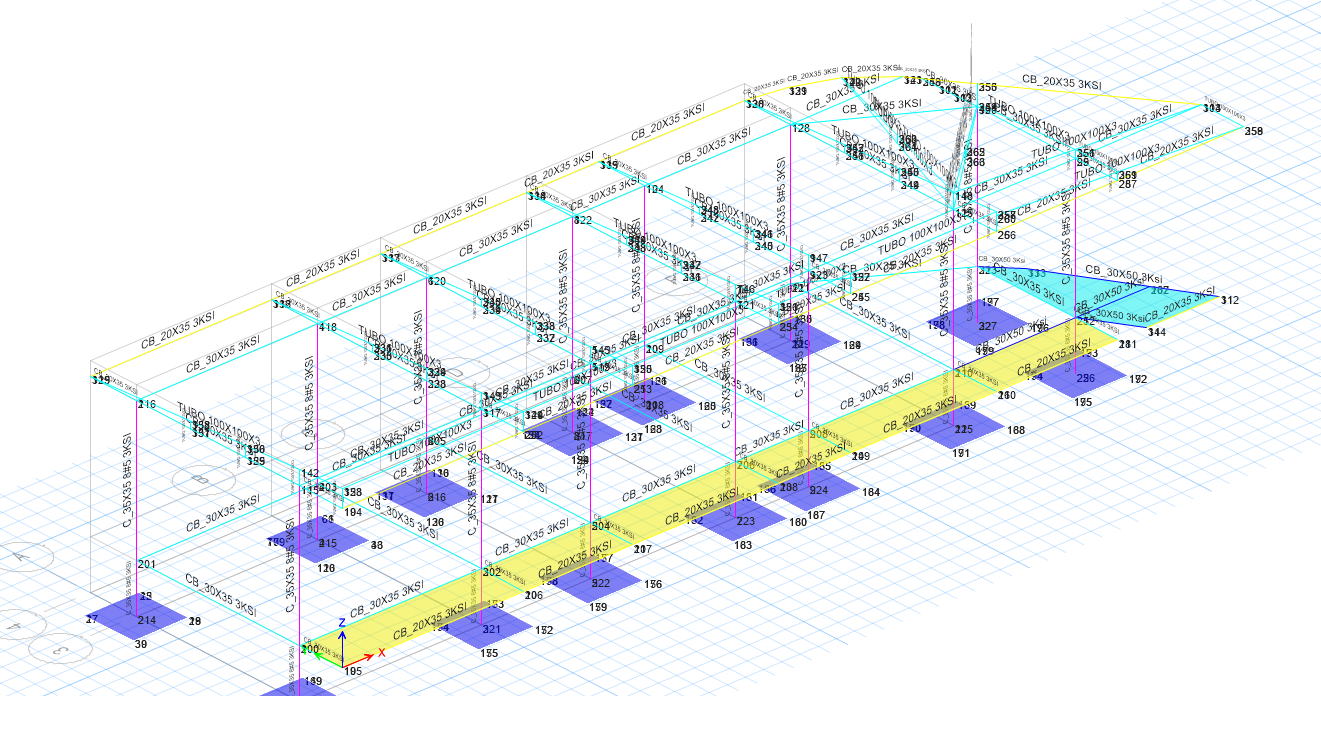

Modelo ETABS 01 – Cascadas de Dapa
Modelo ETABS 01 – Cascadas de Dapa
Modelo ETABS 02 – Cascadas de Dapa
Modelo ETABS 02 – Cascadas de Dapa

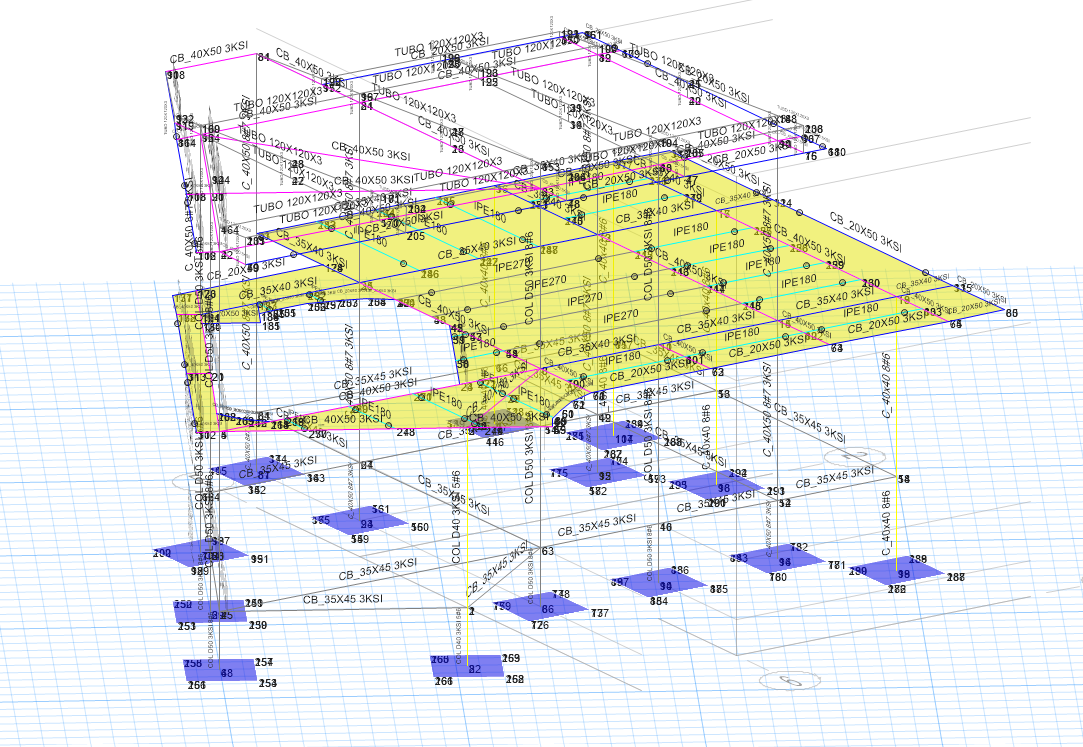

Modelo ETABS 03 – Cascadas de Dapa
Modelo ETABS 03 – Cascadas de Dapa

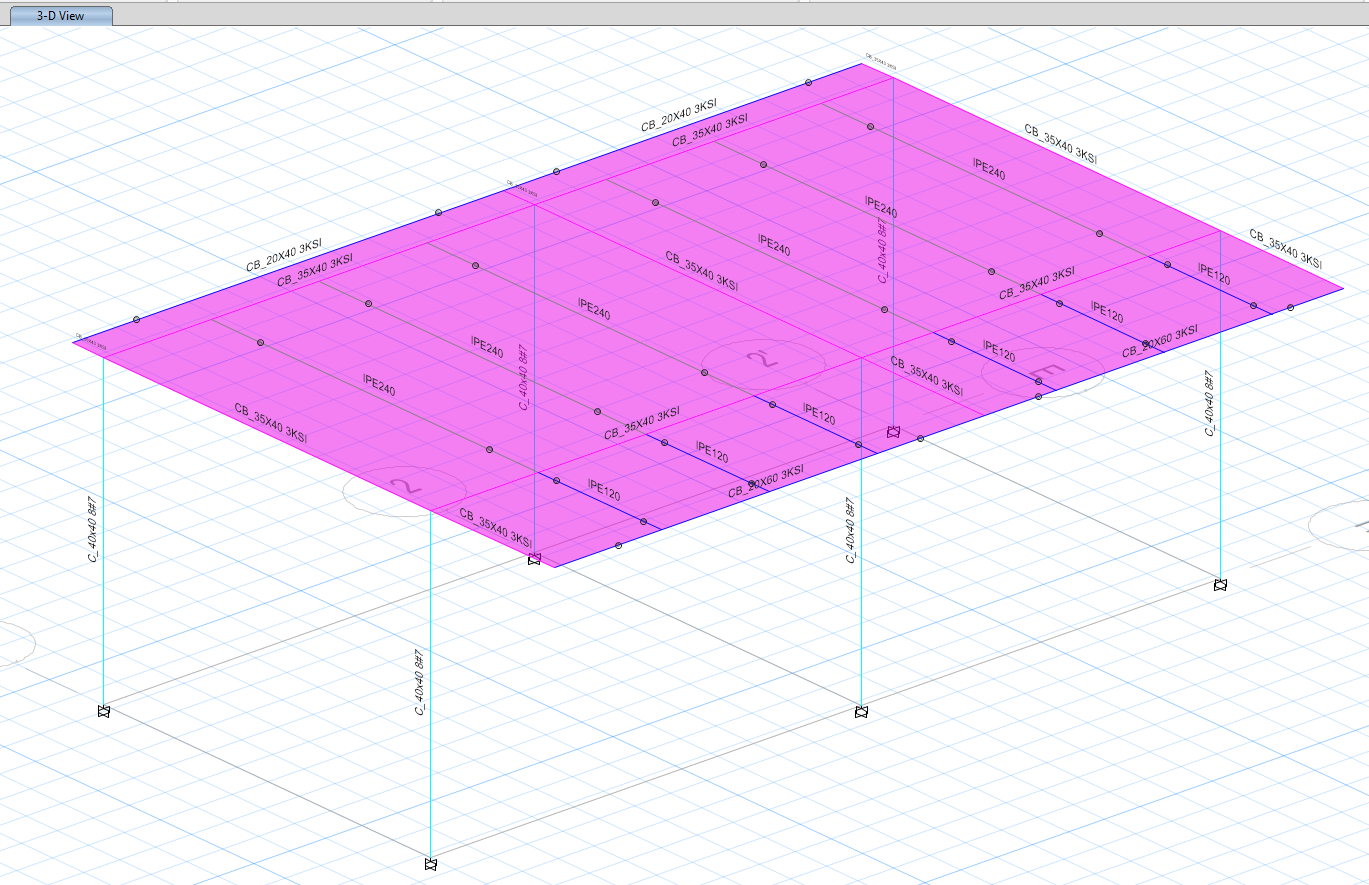

Modelo ETABS 04 – Cascadas de Dapa
Modelo ETABS 04 – Cascadas de Dapa

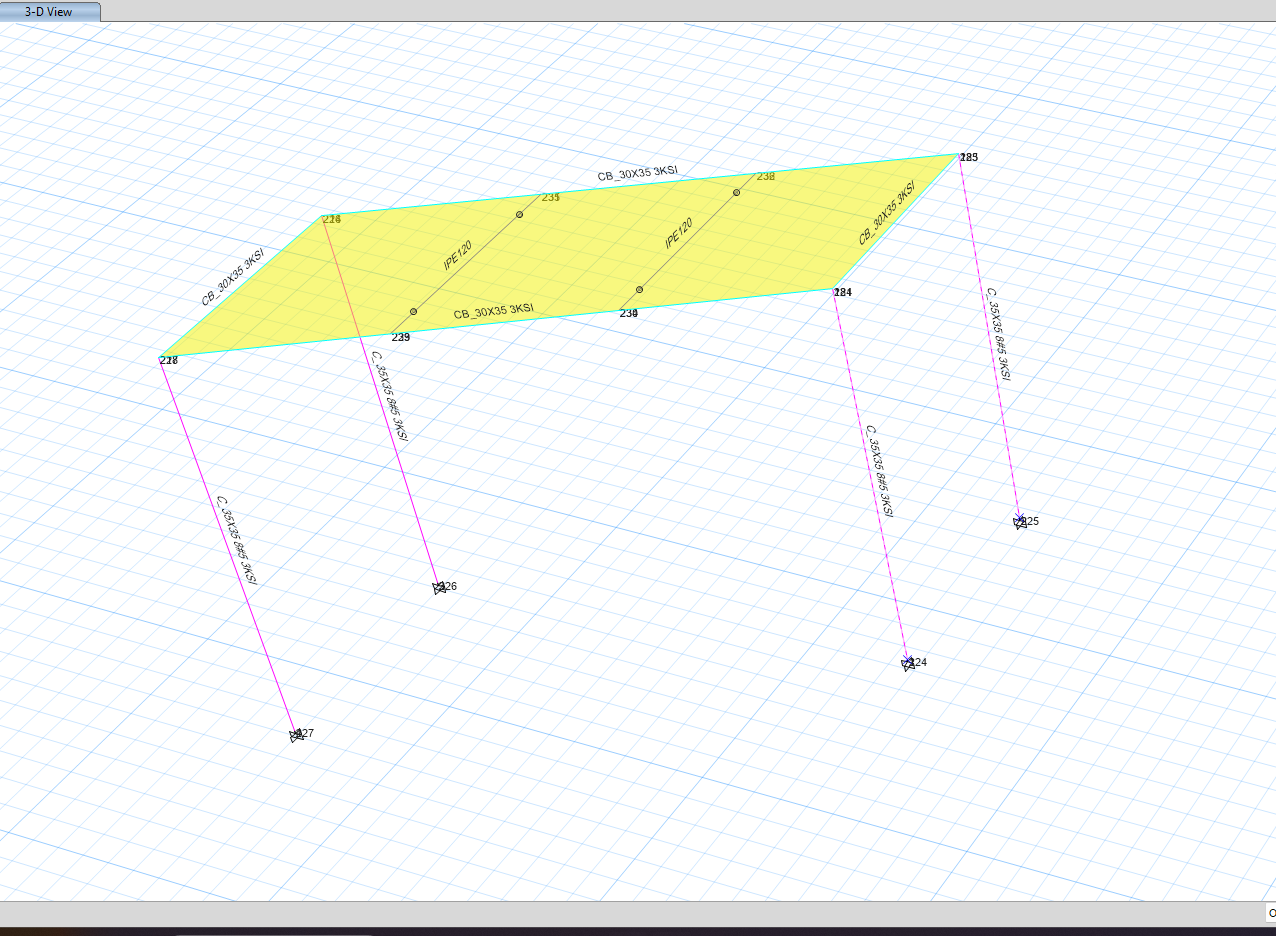

Modelo ETABS 05 – Cascadas de Dapa
Modelo ETABS 05 – Cascadas de Dapa

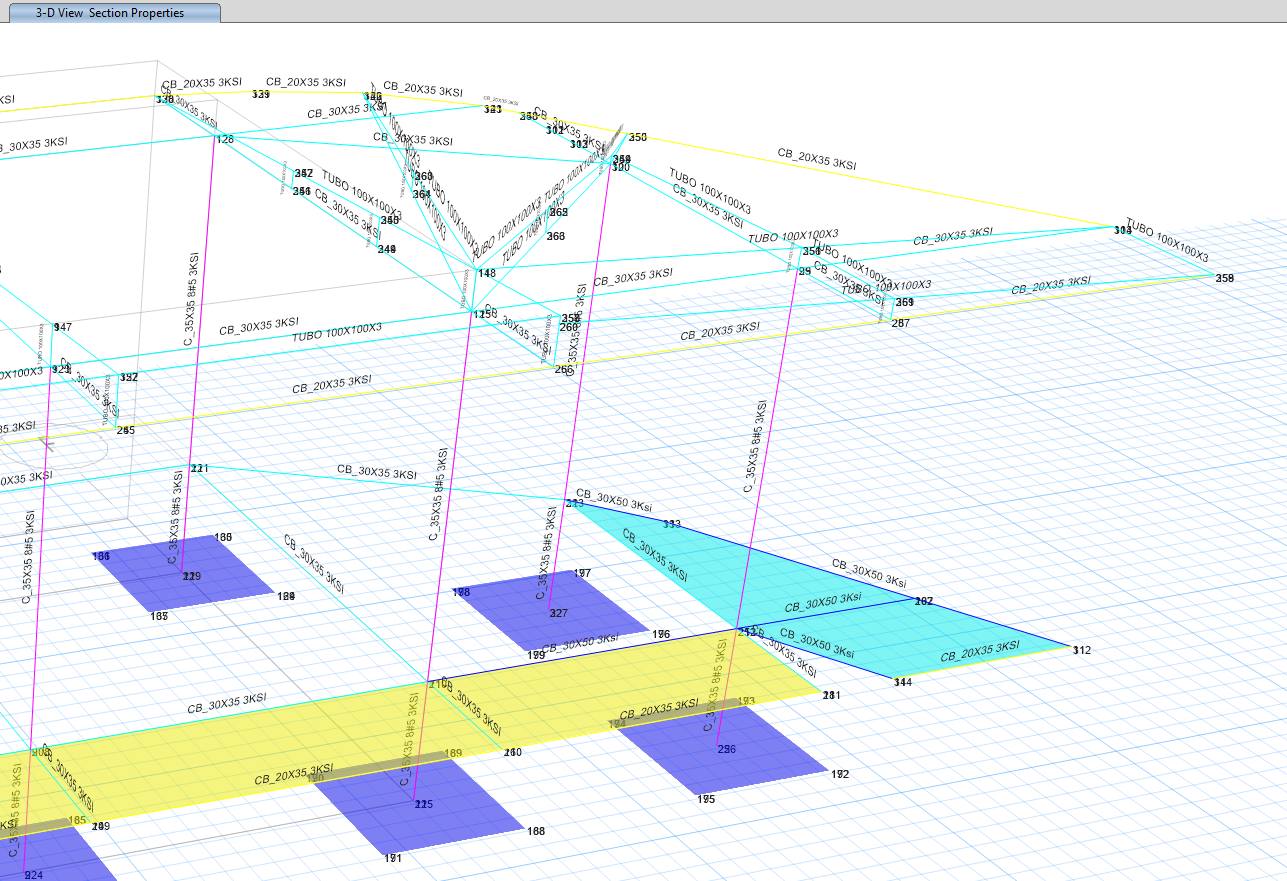

Modelo ETABS 06 – Cascadas de Dapa
Modelo ETABS 06 – Cascadas de Dapa

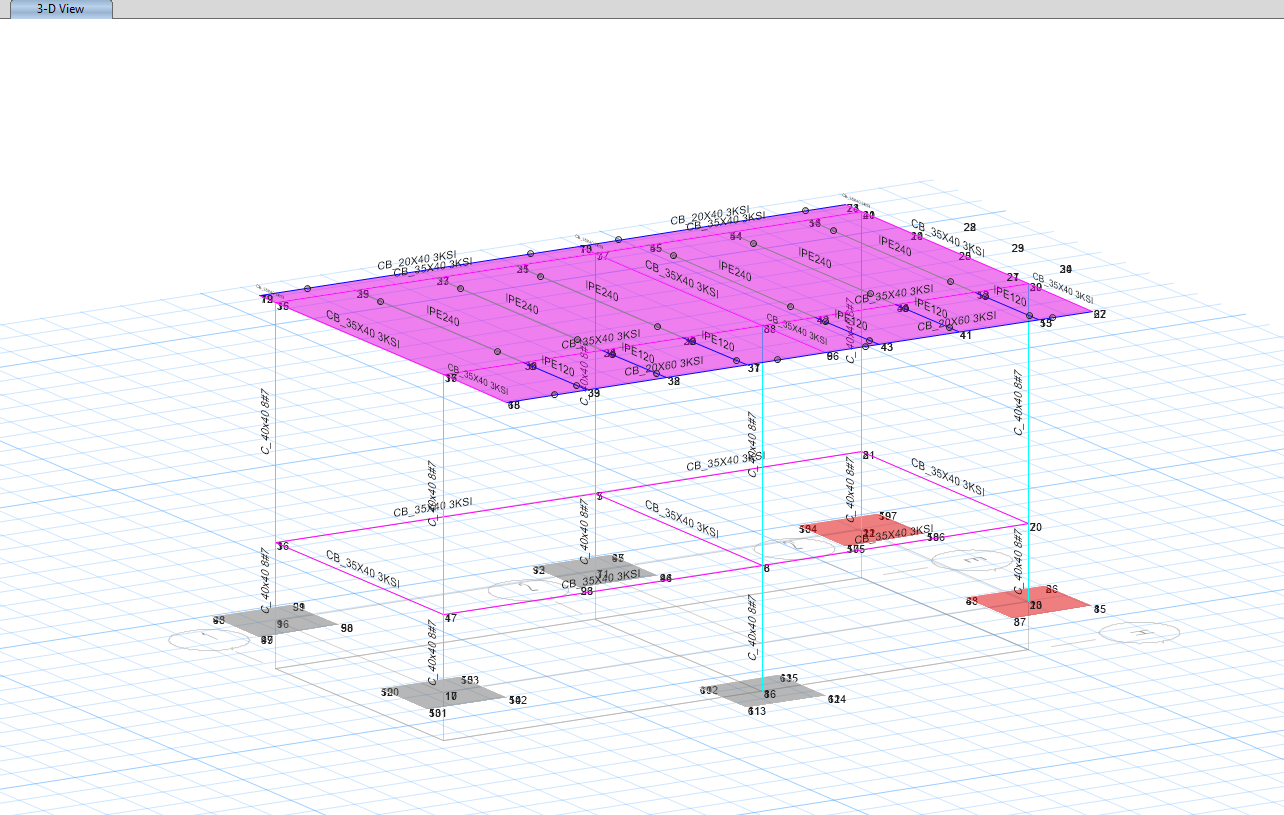

Modelo ETABS 07 – Cascadas de Dapa
Modelo ETABS 07 – Cascadas de Dapa

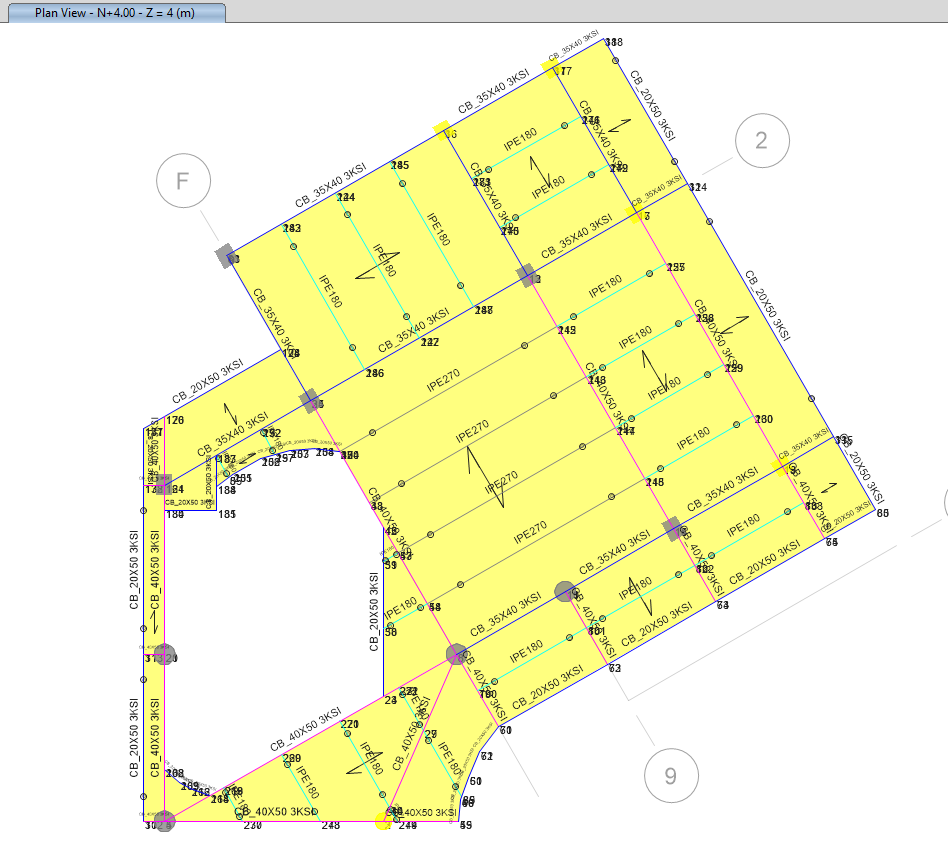

Modelo ETABS 08 – Cascadas de Dapa
Modelo ETABS 08 – Cascadas de Dapa

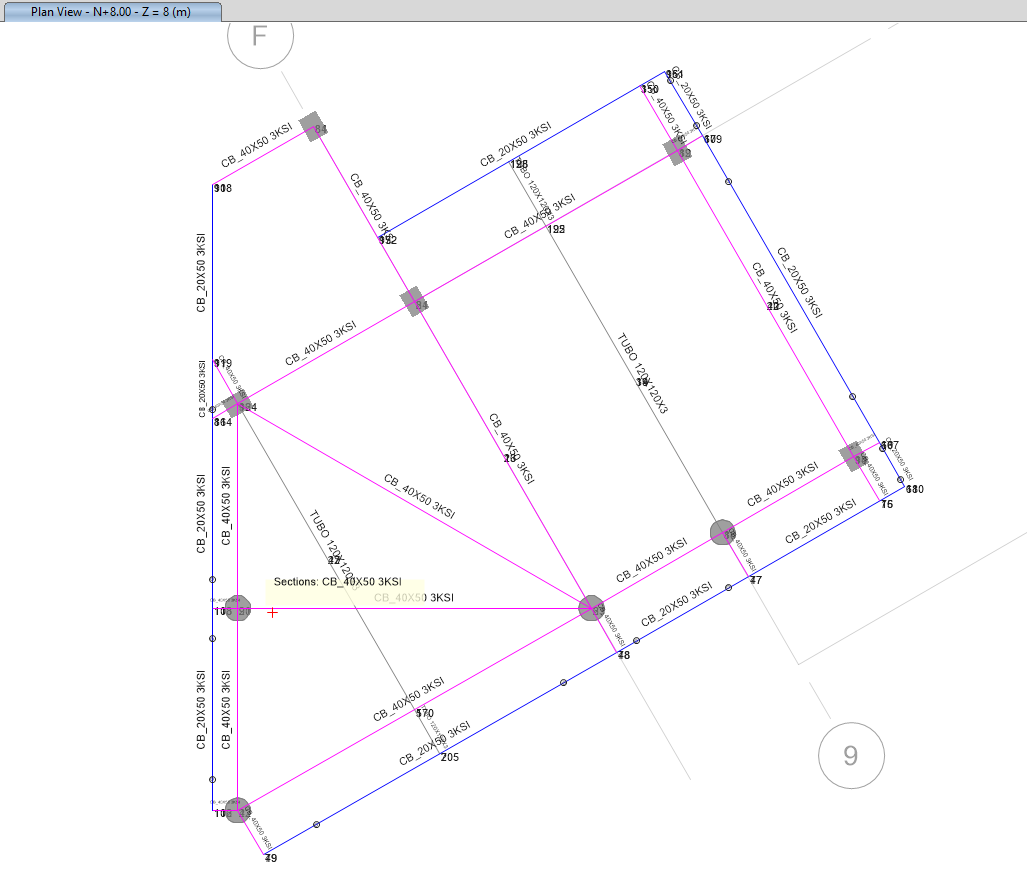

Modelo ETABS 09 – Cascadas de Dapa
Modelo ETABS 09 – Cascadas de Dapa

Planos Estructurales (15)

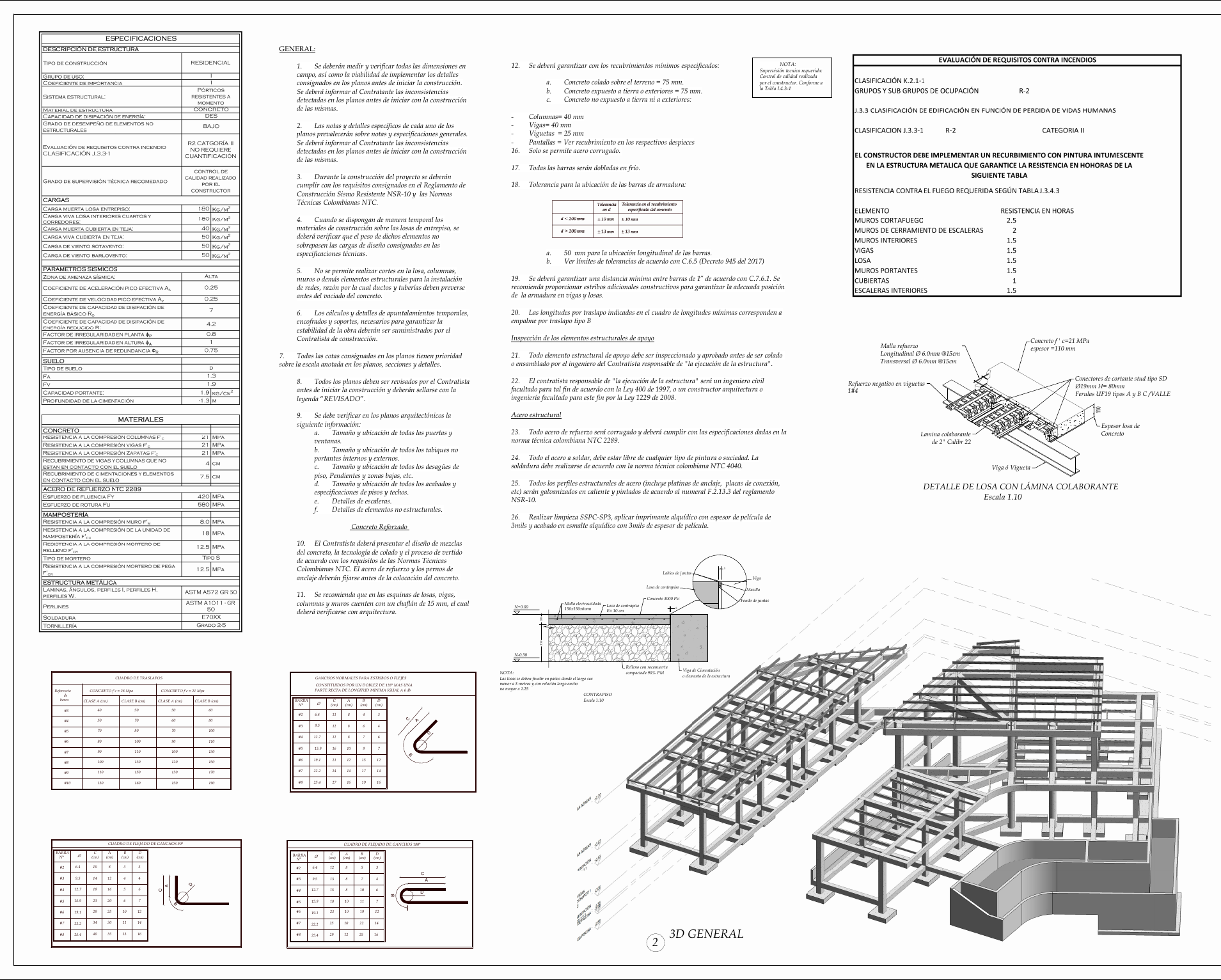

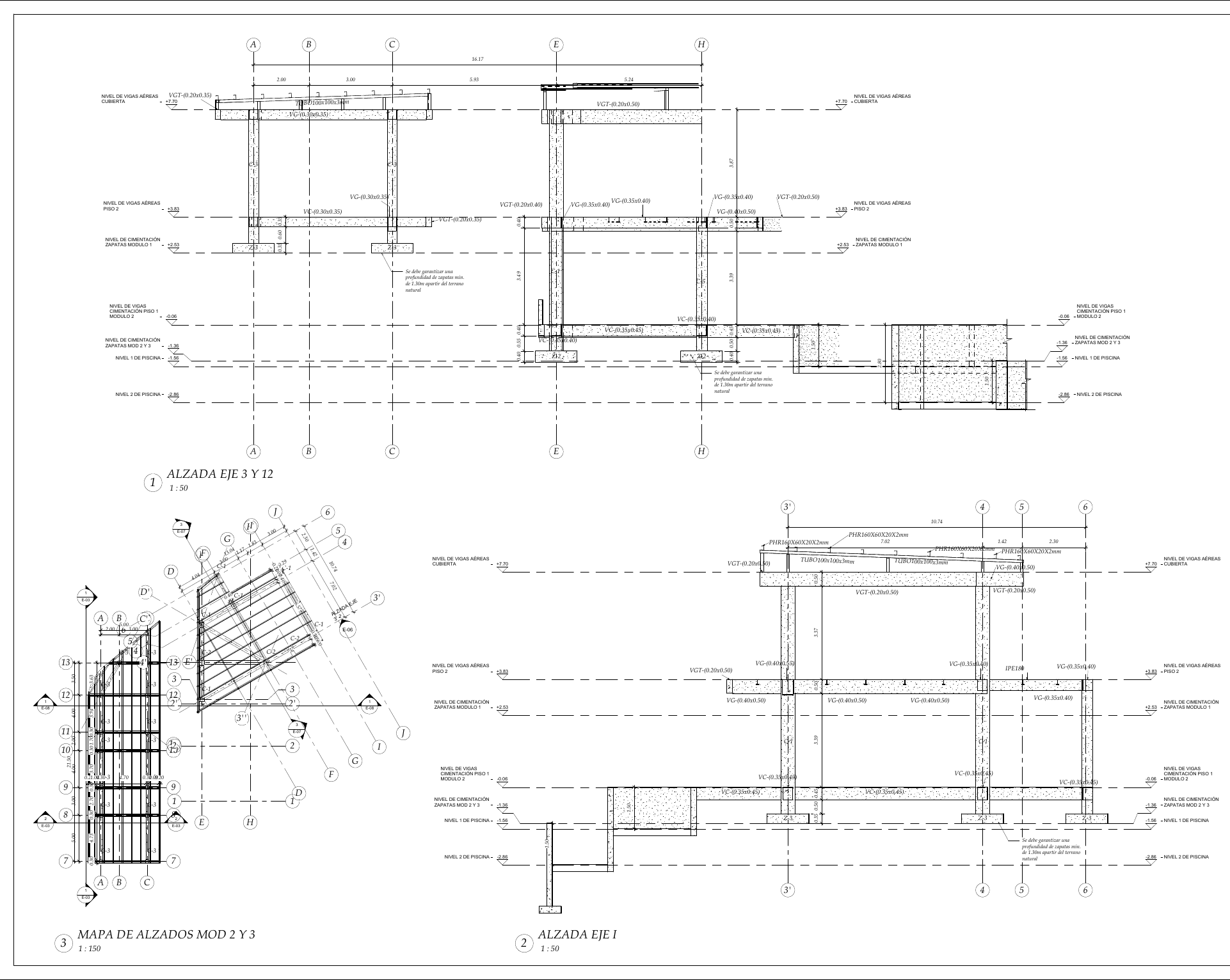

Plano estructural 01 – Cascadas de Dapa
Plano estructural 01 – Cascadas de Dapa

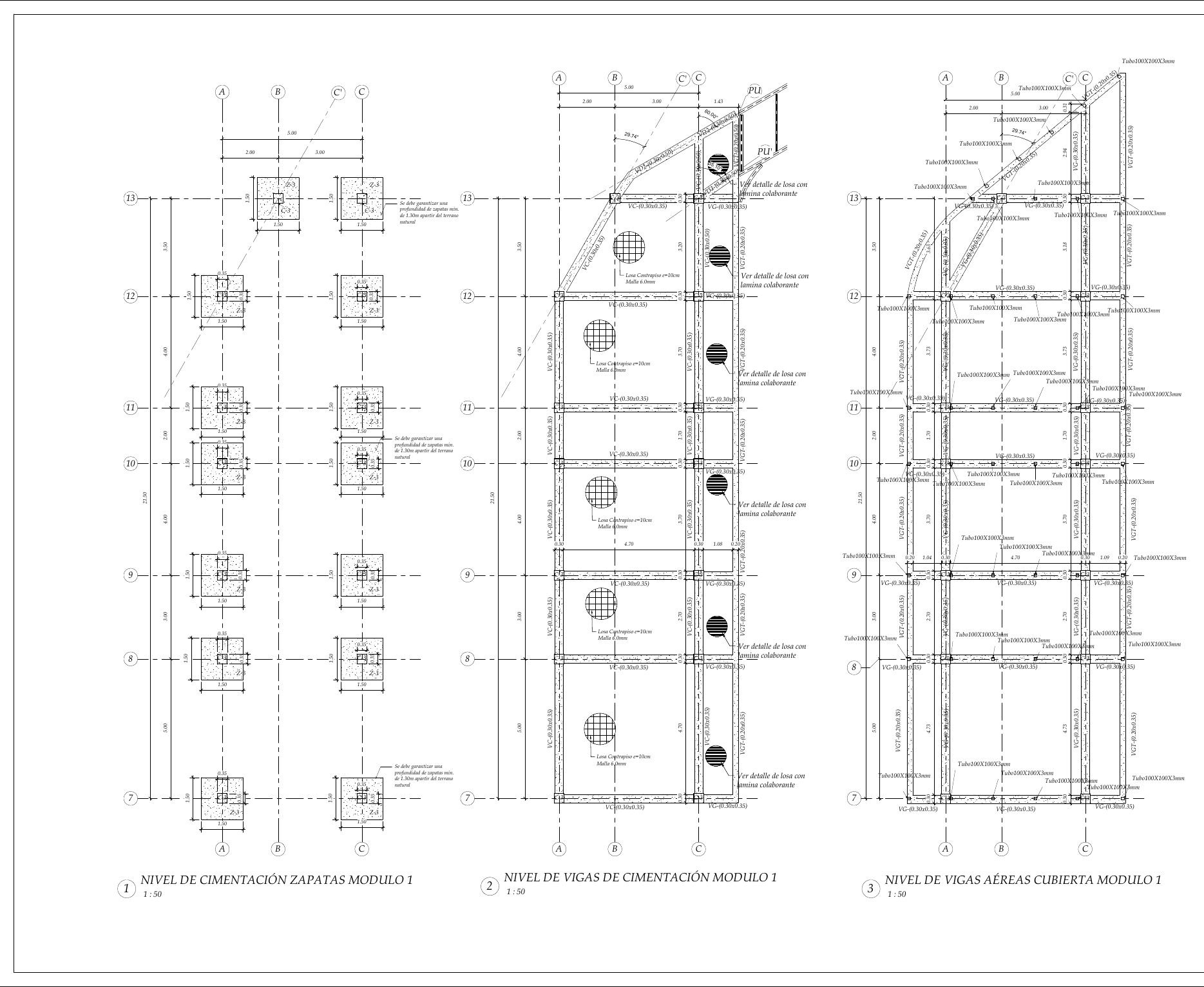

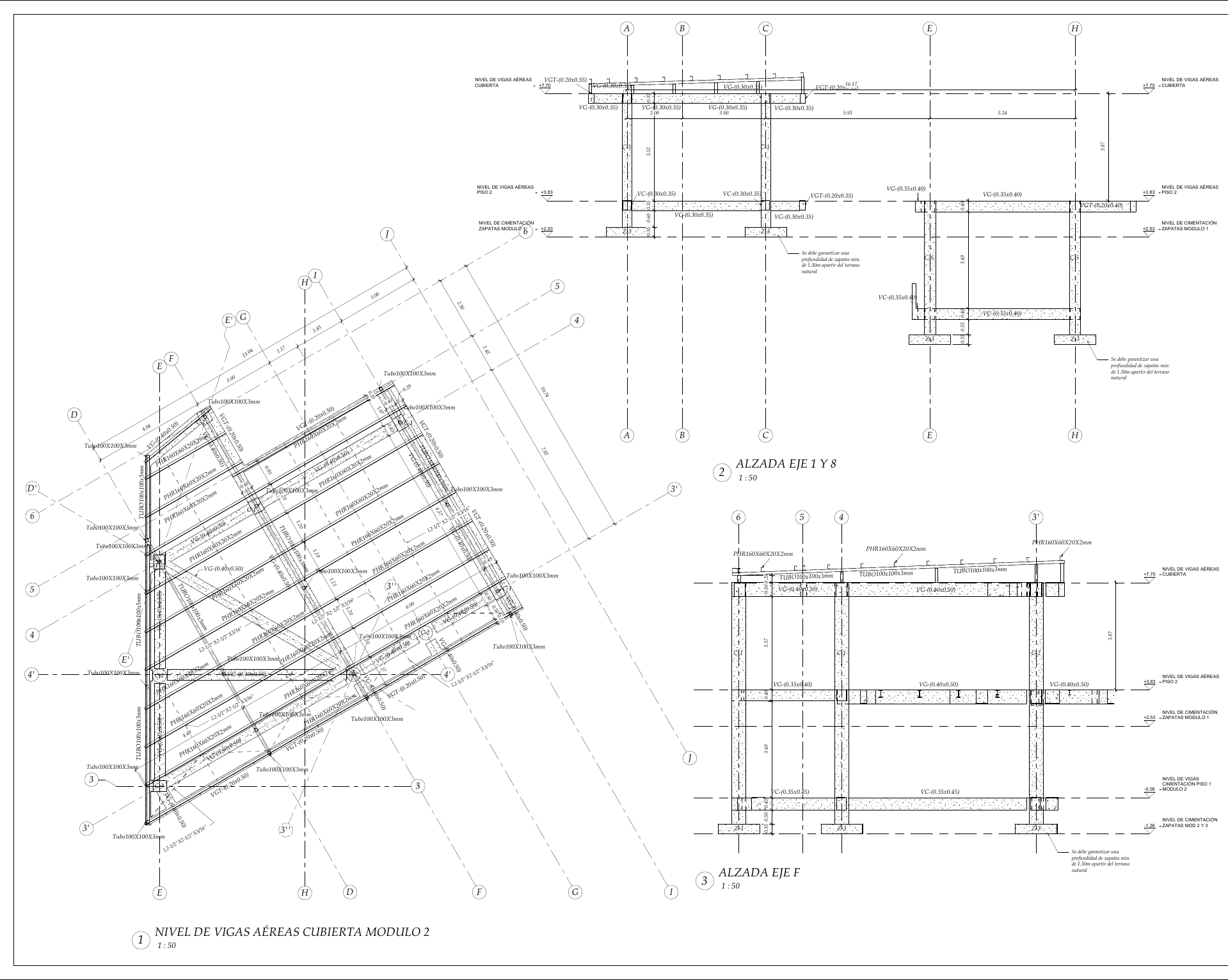

Plano estructural 02 – Cascadas de Dapa
Plano estructural 02 – Cascadas de Dapa

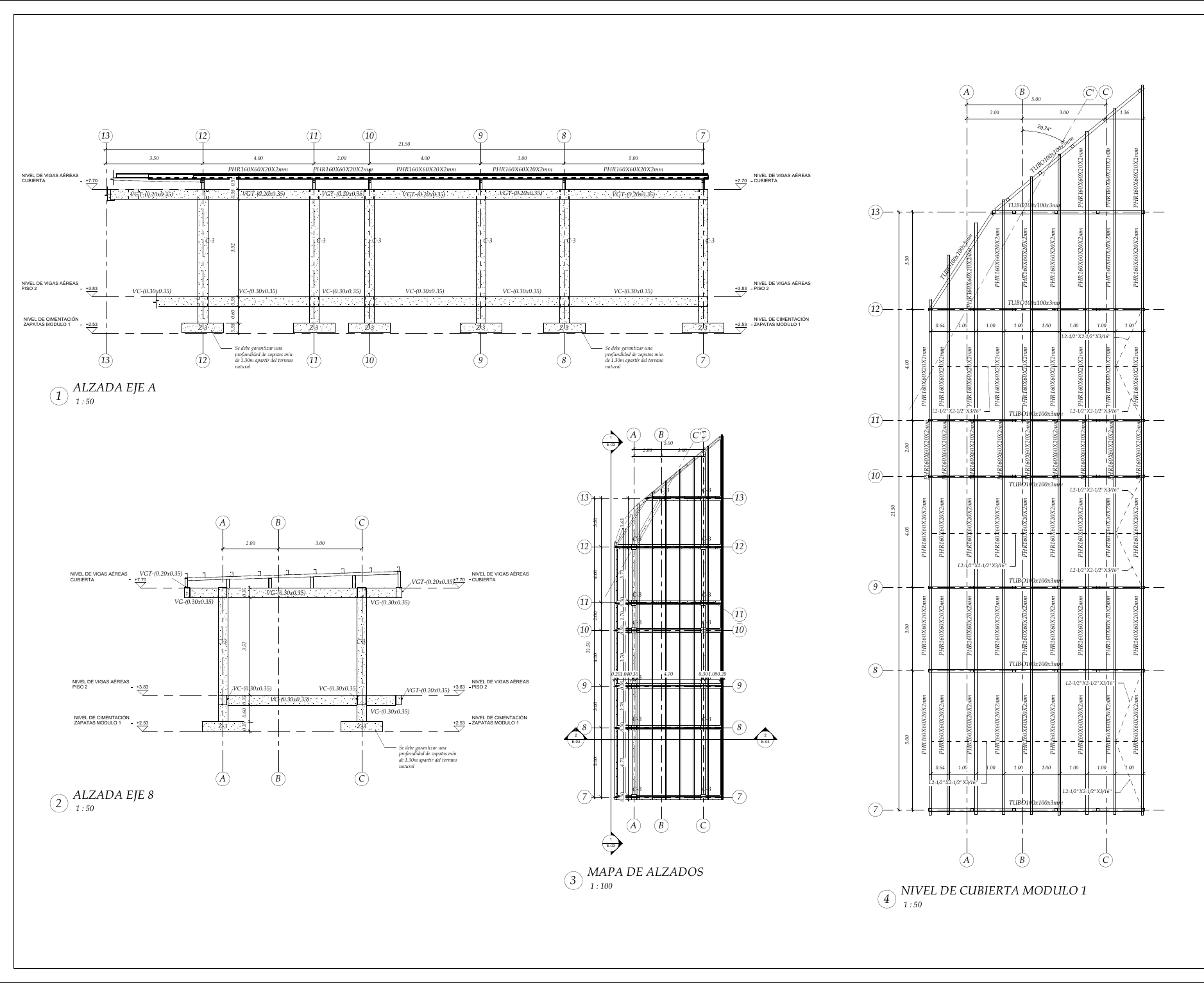

Plano estructural 03 – Cascadas de Dapa
Plano estructural 03 – Cascadas de Dapa

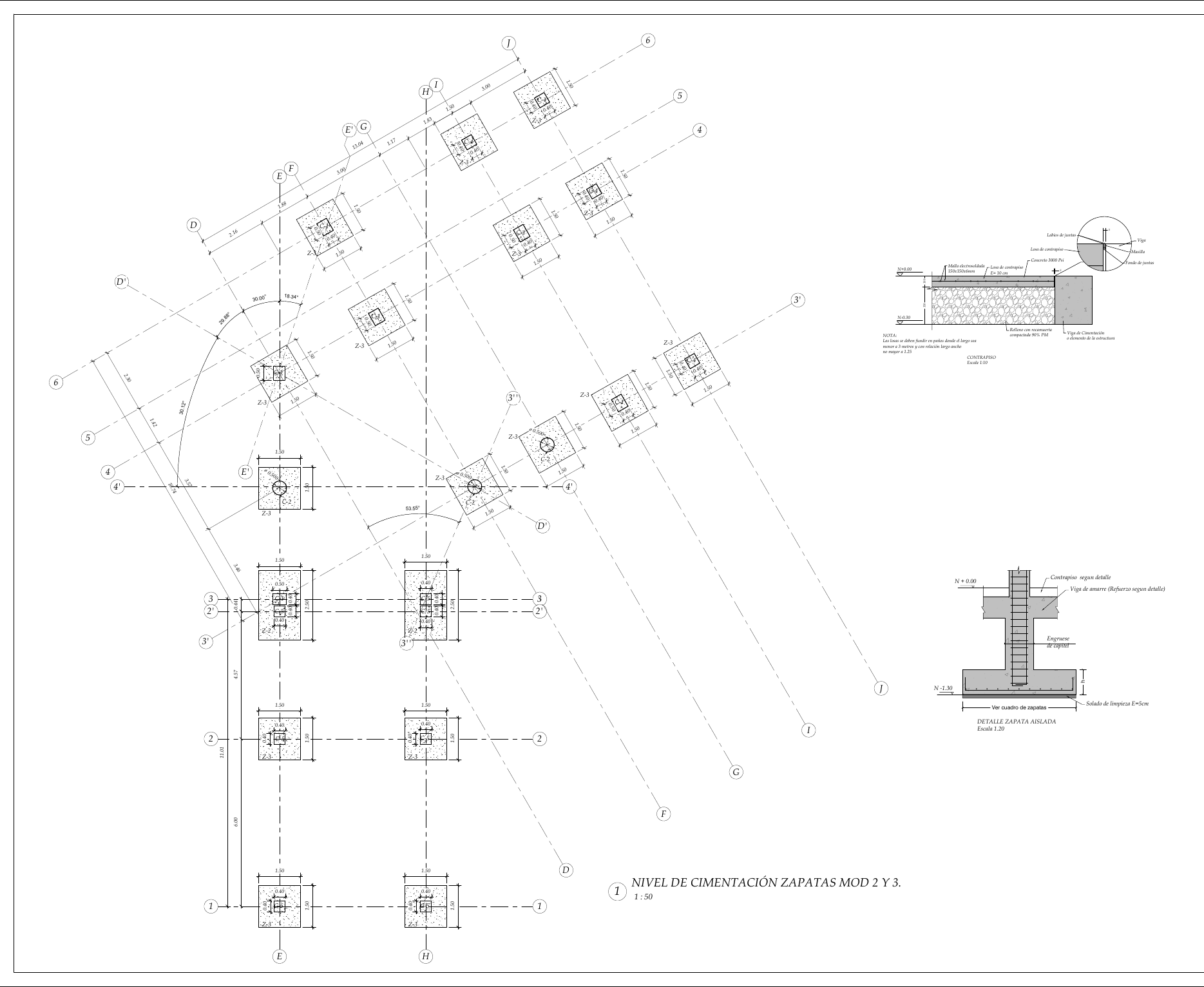

Plano estructural 04 – Cascadas de Dapa
Plano estructural 04 – Cascadas de Dapa

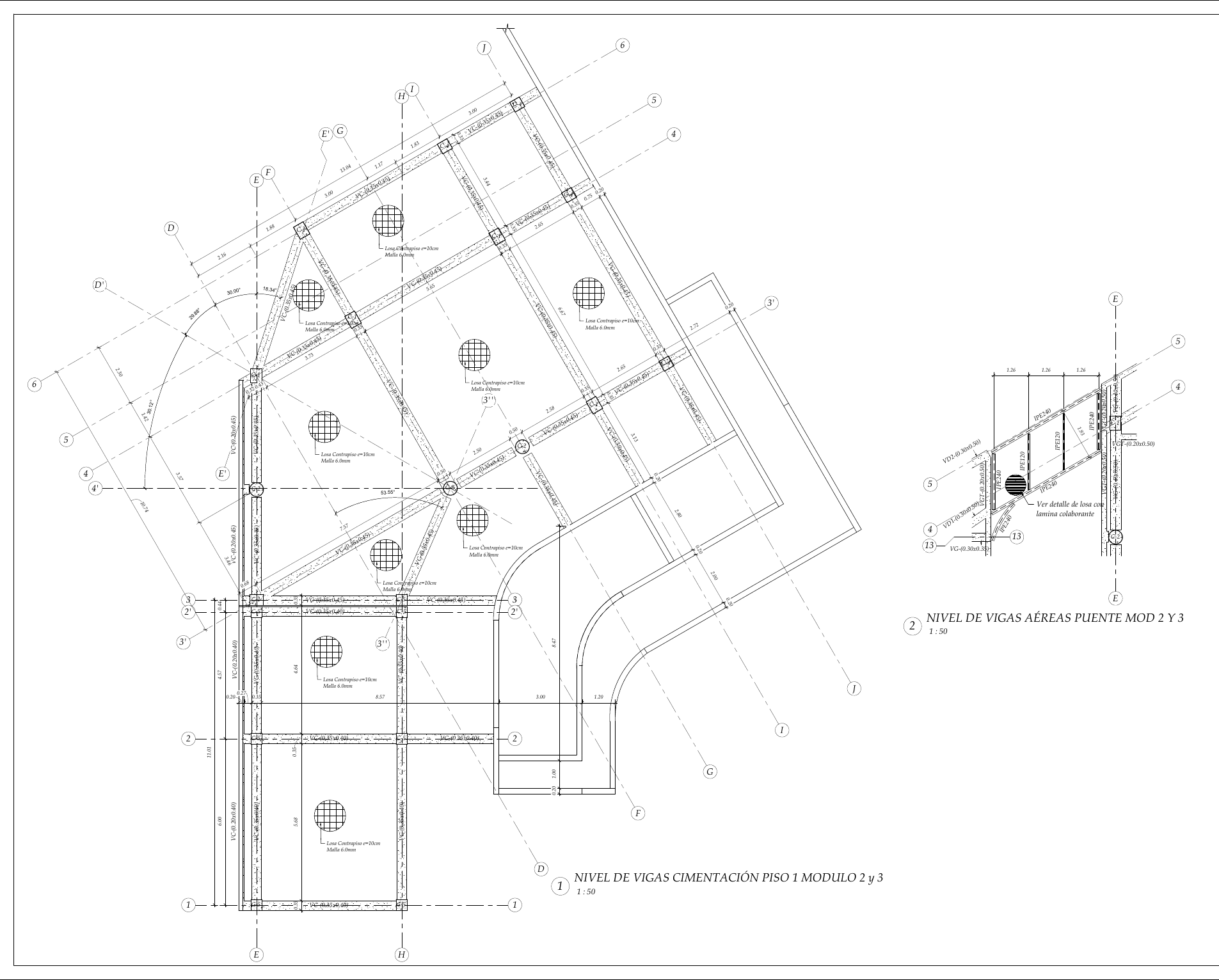

Plano estructural 05 – Cascadas de Dapa
Plano estructural 05 – Cascadas de Dapa

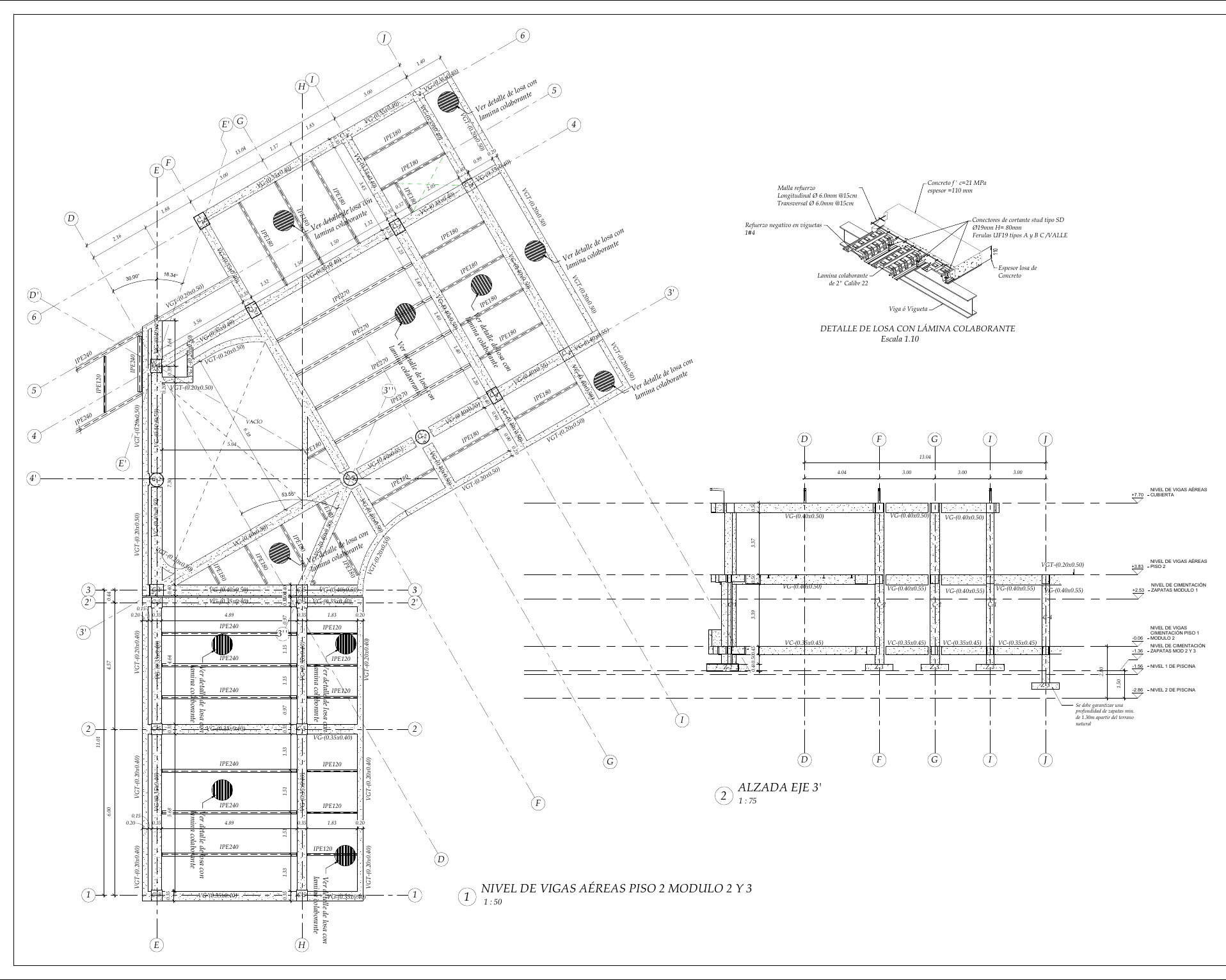

Plano estructural 06 – Cascadas de Dapa
Plano estructural 06 – Cascadas de Dapa
Plano estructural 07 – Cascadas de Dapa
Plano estructural 07 – Cascadas de Dapa
Plano estructural 08 – Cascadas de Dapa
Plano estructural 08 – Cascadas de Dapa

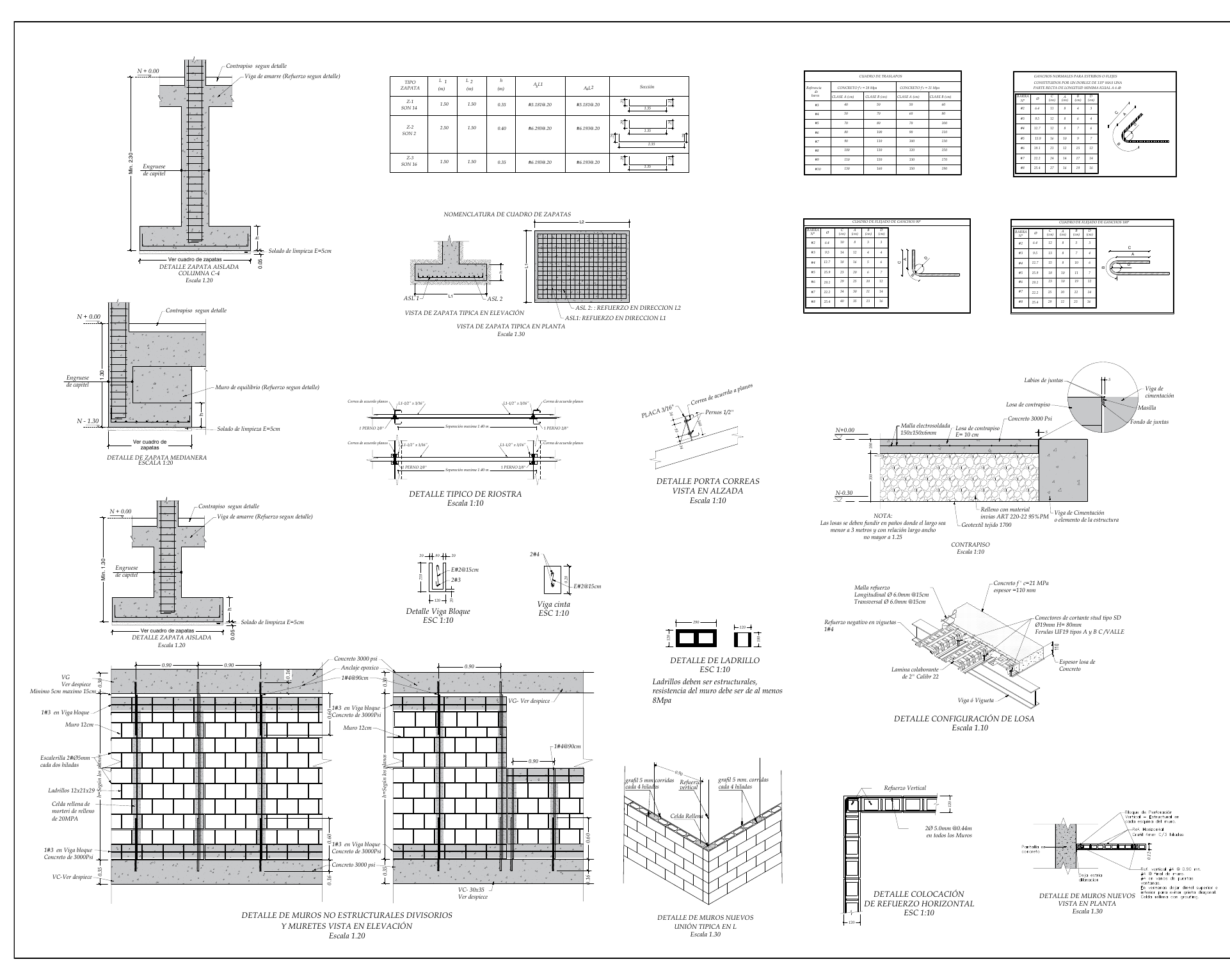

Plano estructural 09 – Cascadas de Dapa
Plano estructural 09 – Cascadas de Dapa

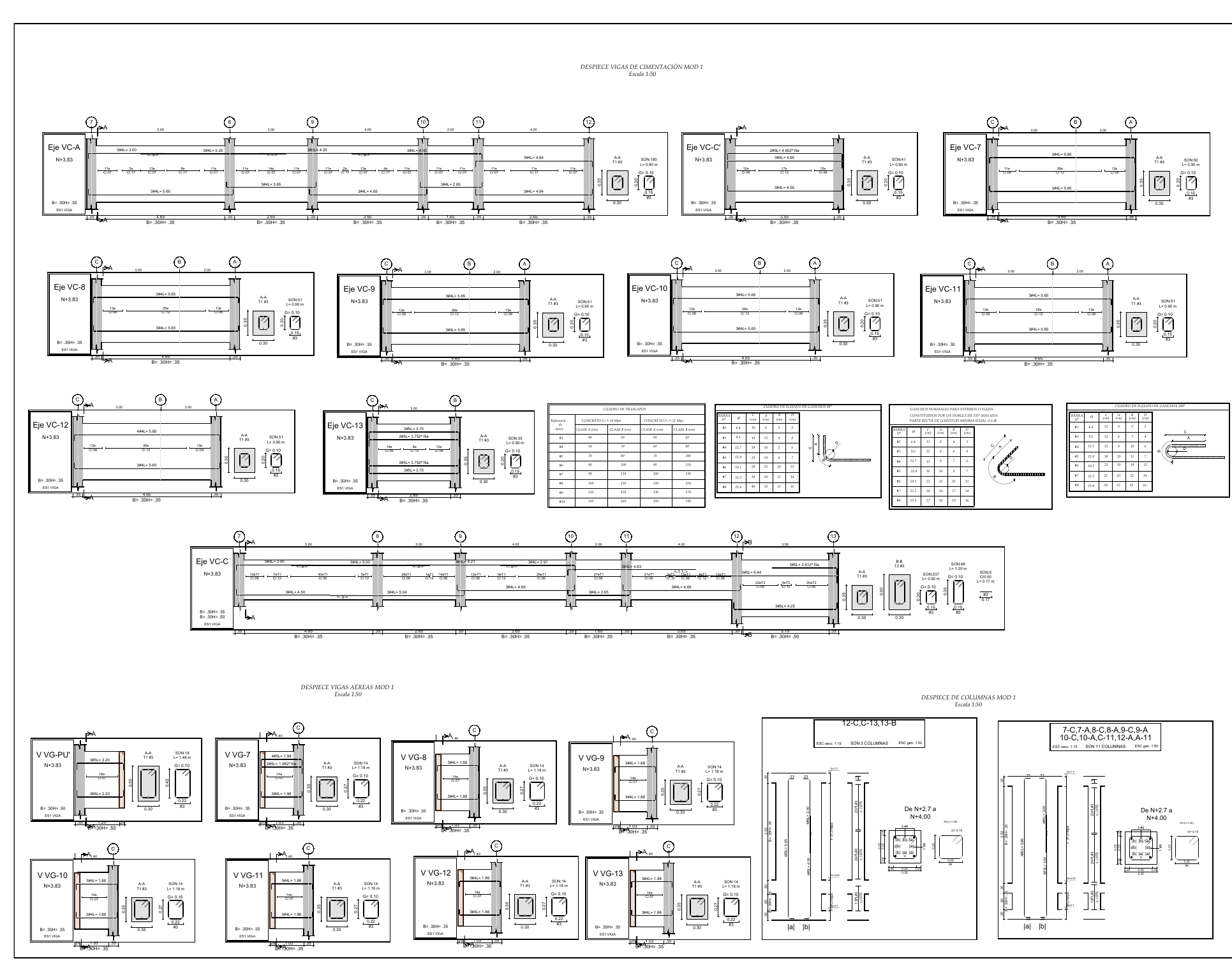

Plano estructural 10 – Cascadas de Dapa
Plano estructural 10 – Cascadas de Dapa

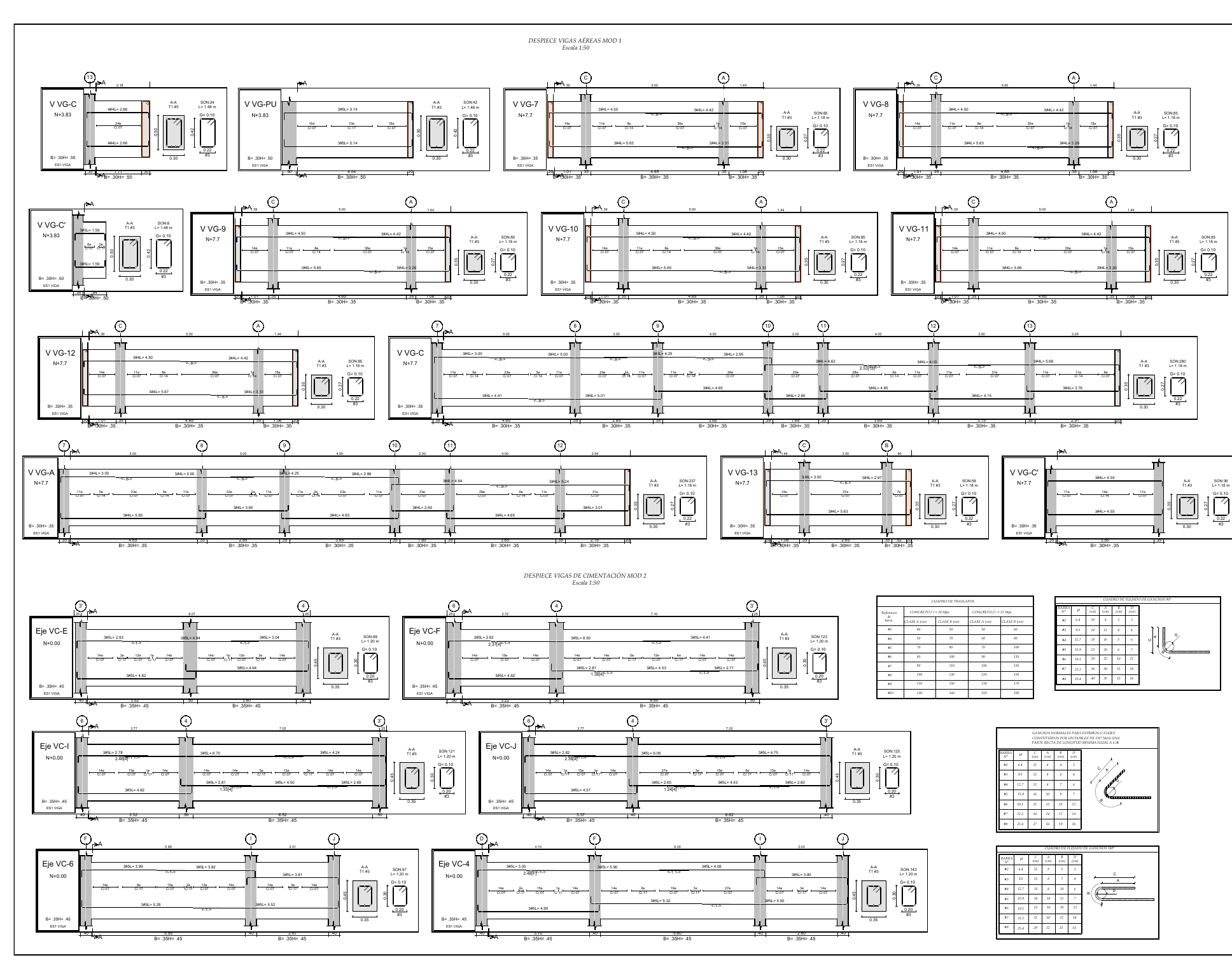

Plano estructural 11 – Cascadas de Dapa
Plano estructural 11 – Cascadas de Dapa

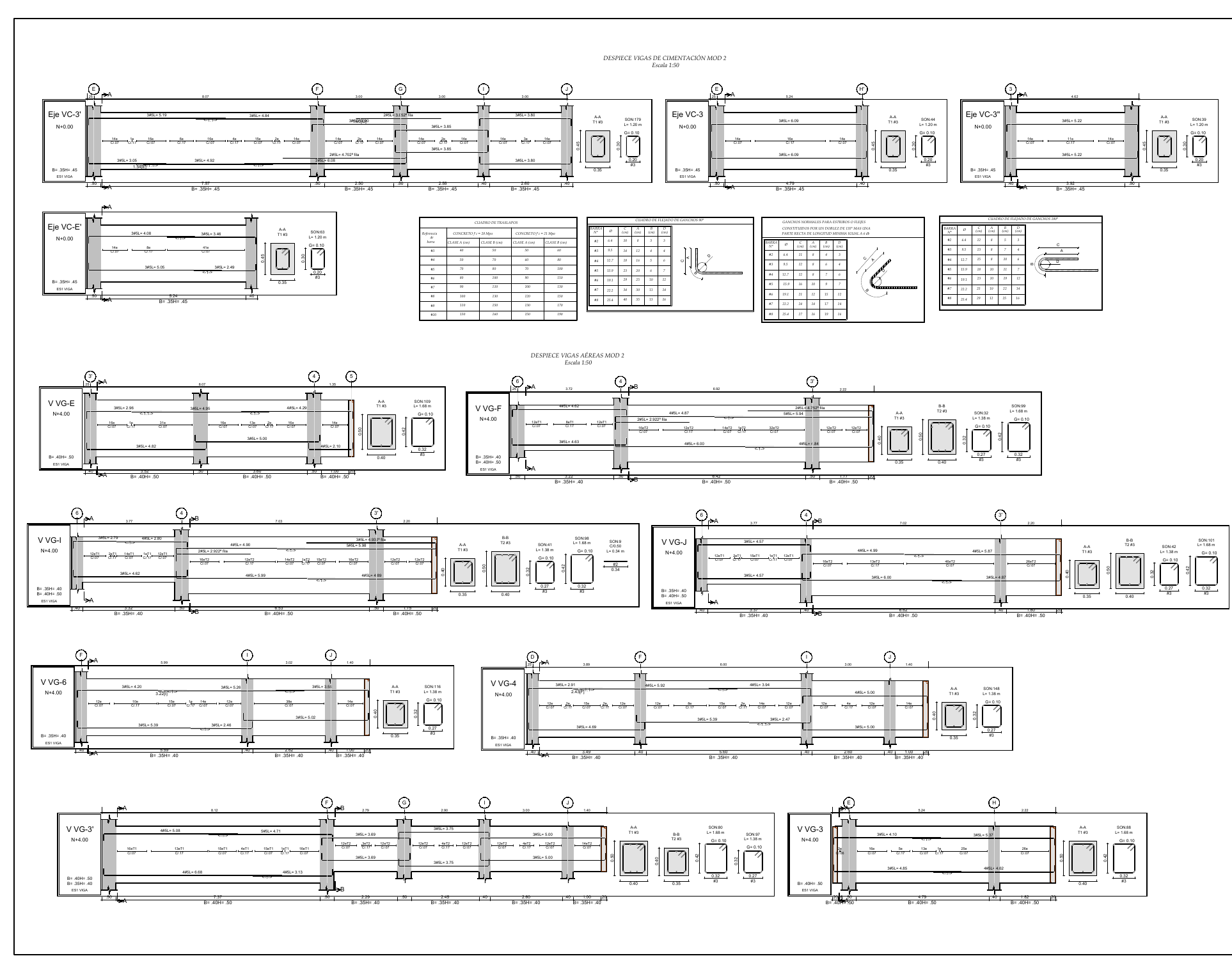

Plano estructural 12 – Cascadas de Dapa
Plano estructural 12 – Cascadas de Dapa

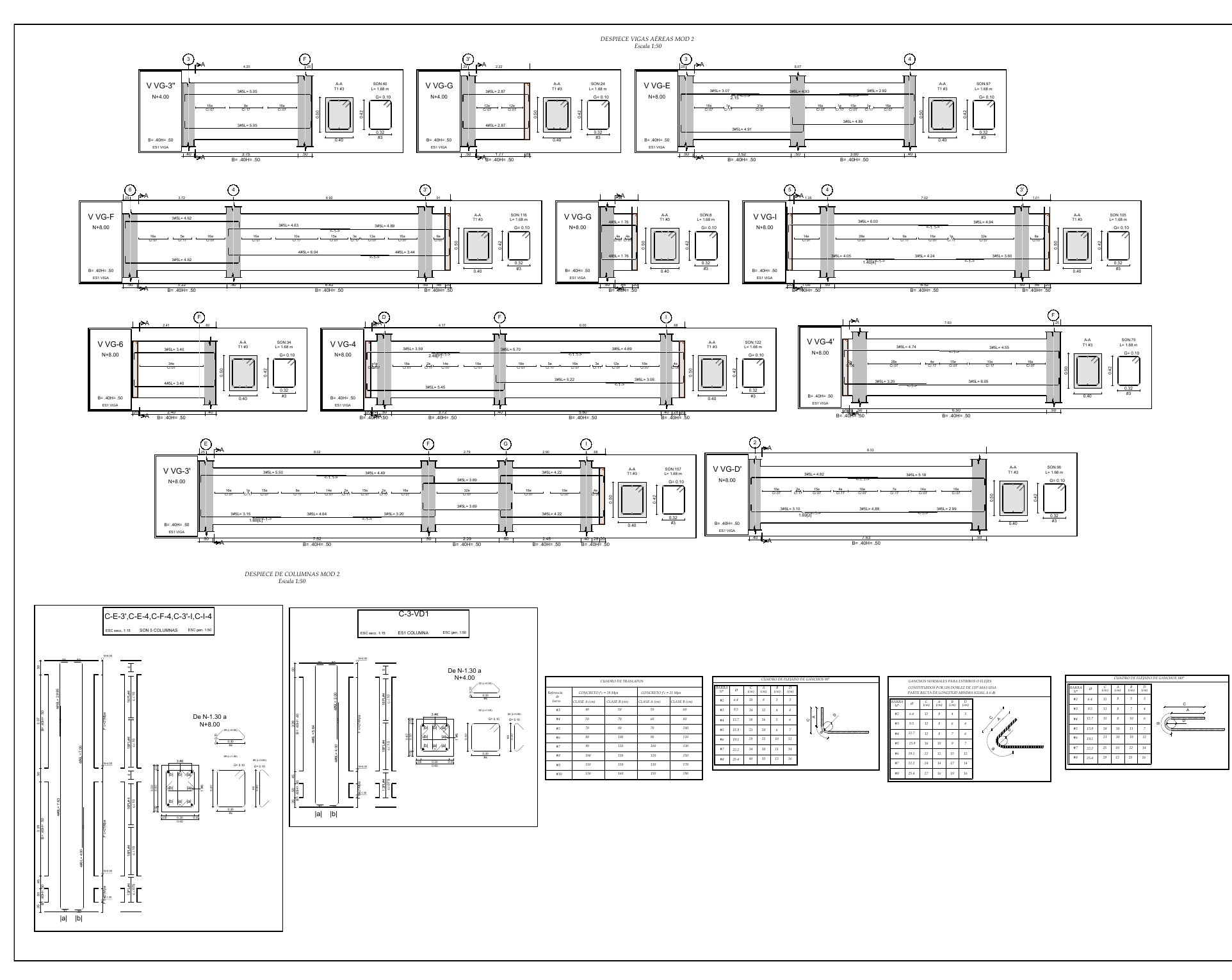

Plano estructural 13 – Cascadas de Dapa
Plano estructural 13 – Cascadas de Dapa

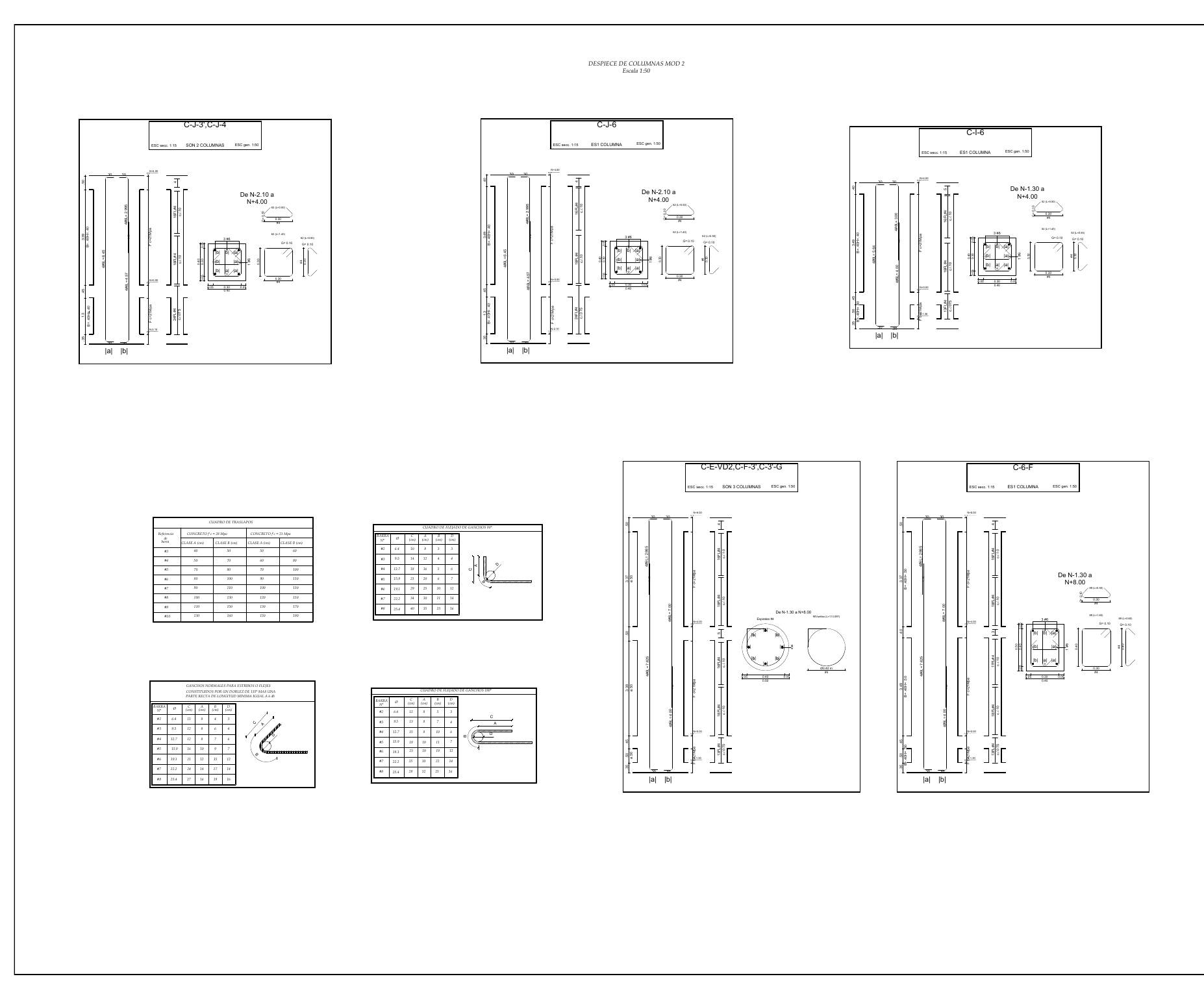

Plano estructural 14 – Cascadas de Dapa
Plano estructural 14 – Cascadas de Dapa

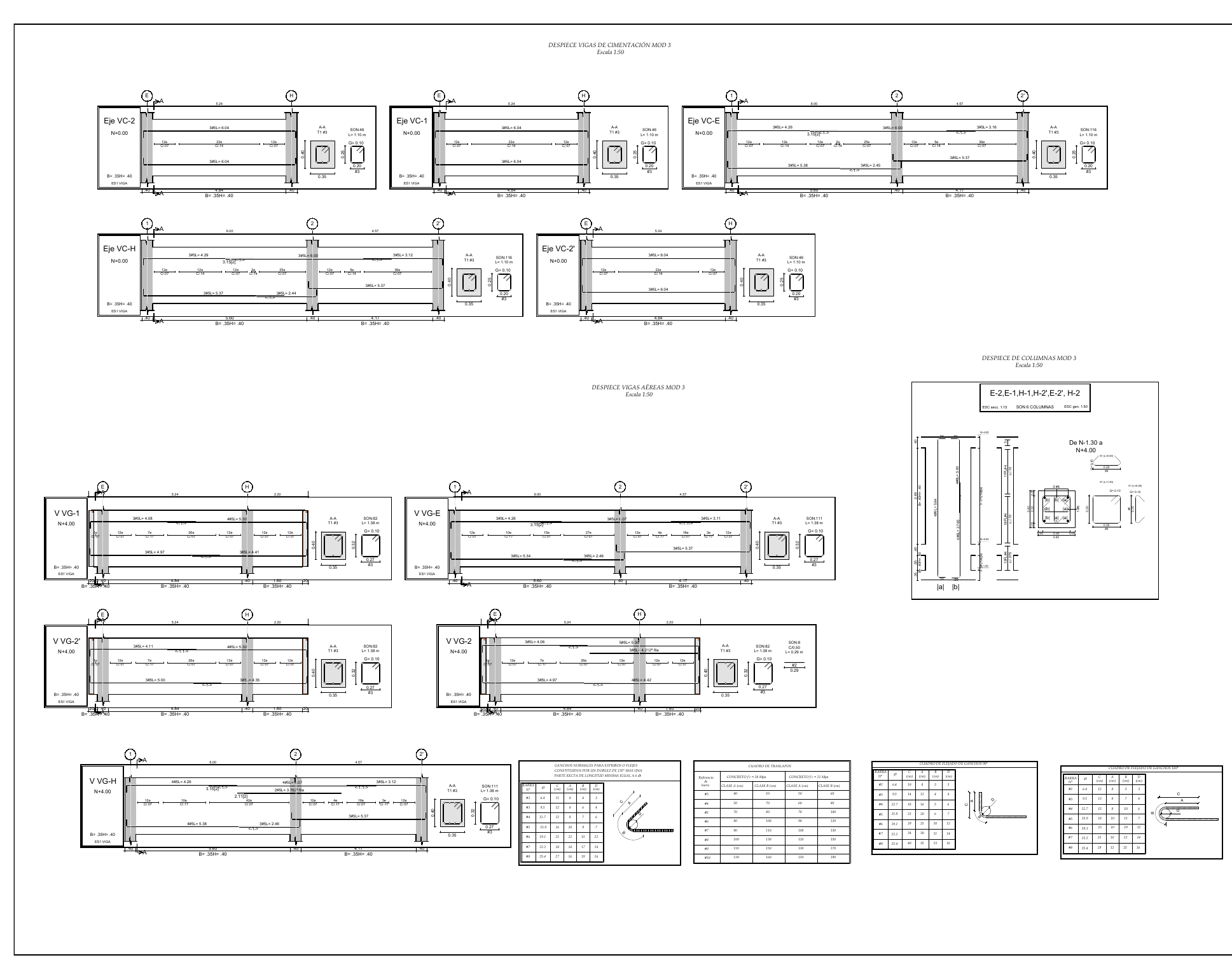

Plano estructural 15 – Cascadas de Dapa
