Edificio Residencial – Cali
Demolición y obra nueva de 3 niveles en la zona 6 de la microzonificación de Cali
Diseño Estructural Microzonificación Sísmica Diseño en Acero Diseño de Cimentación ETABS NSR-10
Puntos Clave
- Demolición y obra nueva de 3 niveles (9.17 m de altura)
- Microzonificación sísmica de Cali, zona 6, suelo tipo D
- Entrepisos en sistema placa fácil (bloquelón + perfil colmena)
- Cubierta en tubería estructural de 100 × 50 × 2
- Verificación de capacidad de nodos y de vigas de cimentación
Especificaciones Técnicas
Contexto
Proyecto de demolición y obra nueva de una edificación de 3 niveles en Cali, ubicada en la zona 6 de la microzonificación sísmica. Como las losas coinciden con las de la edificación vecina, no se requirió separación sísmica.
Rol
Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.
Proceso
- Modelación en ETABS de estructura y cimentación
- Espectro de diseño según la microzonificación de Cali
- Análisis de irregularidades en planta y altura
- Diseño de elementos de acero, capacidad de nodos, columnas, vigas aéreas y de cimentación
- Diseño de losa en placa fácil, escaleras, muros divisorios y correas
Resultados
- Derivas dentro del límite de 1.0 % de la altura de piso
- Memoria de cálculo de 69 páginas
Lecciones
Los sistemas de entrepiso livianos, como la placa fácil, reducen masa sísmica, pero hay que verificar su capacidad real con las tablas del fabricante y no con supuestos genéricos.

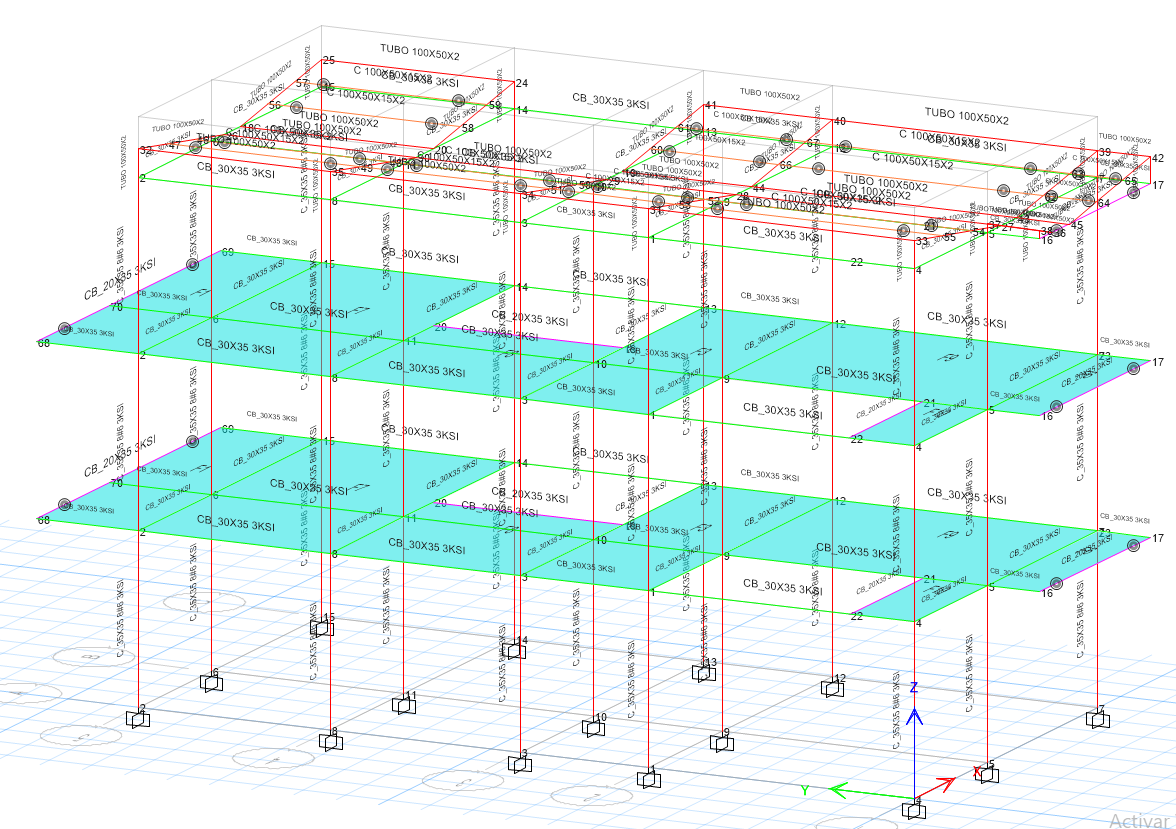

Análisis ETABS (2)
