Reconocimiento y Ampliación Residencial — Palmira, Valle del Cauca

GoFit Palmira

Ampliación residencial en dos módulos estructurales

Ampliación Análisis Sísmico Diseño en Acero Diseño de Cimentación ETABS NSR-10

Puntos Clave

  • Dos módulos independientes de 2 niveles (5.70 m y 7.93 m)
  • Módulo 2 sin irregularidades (R = 5.25)
  • Derivas máximas de 0.22 % (módulo 1) y 0.62 % (módulo 2)
  • Correas y cubierta metálica diseñadas según AISC 360
  • 4 planos estructurales (E-01 a E-04)

Especificaciones Técnicas

Niveles
2
Altura
7.93 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10, AISC 360
Software
ETABS, AutoCAD
Cimentación
Zapatas aisladas de 1.0 × 1.0 m

Contexto

Ampliación de una edificación en Palmira que antes tenía uso comercial y pasó a uso residencial. El proyecto se dividió en dos módulos estructurales. Suelo tipo D con Aa = 0.25 y Av = 0.20.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS de cada módulo, con modelos de estructura y de cimentación
  • Análisis de irregularidades y ajuste del cortante basal
  • Diseño de columnas, vigas, correas, losa, escaleras y muros divisorios
  • Diseño de zapatas y producción de 4 planos

Resultados

  • Dos módulos que cumplen derivas con holgura
  • Dos memorias de cálculo (51 y 53 páginas) y 4 planos

Lecciones

En ampliaciones pequeñas, separar en módulos regulares evita que un volumen nuevo cargue con las irregularidades de la construcción existente.

Modelo 3D / Renders (3)

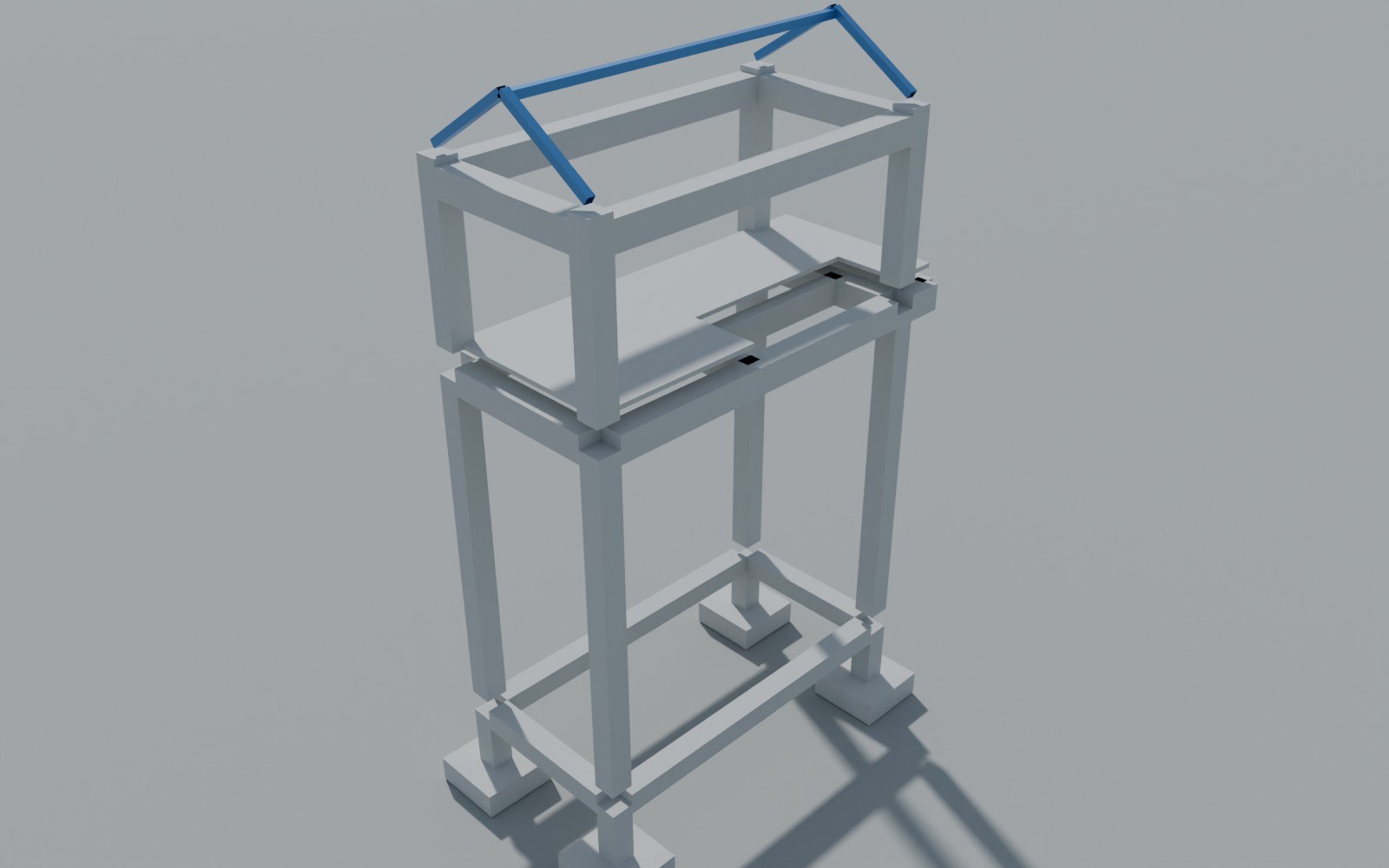

Render del modelo estructural 01 – GoFit Palmira
Render del modelo estructural 01 – GoFit Palmira

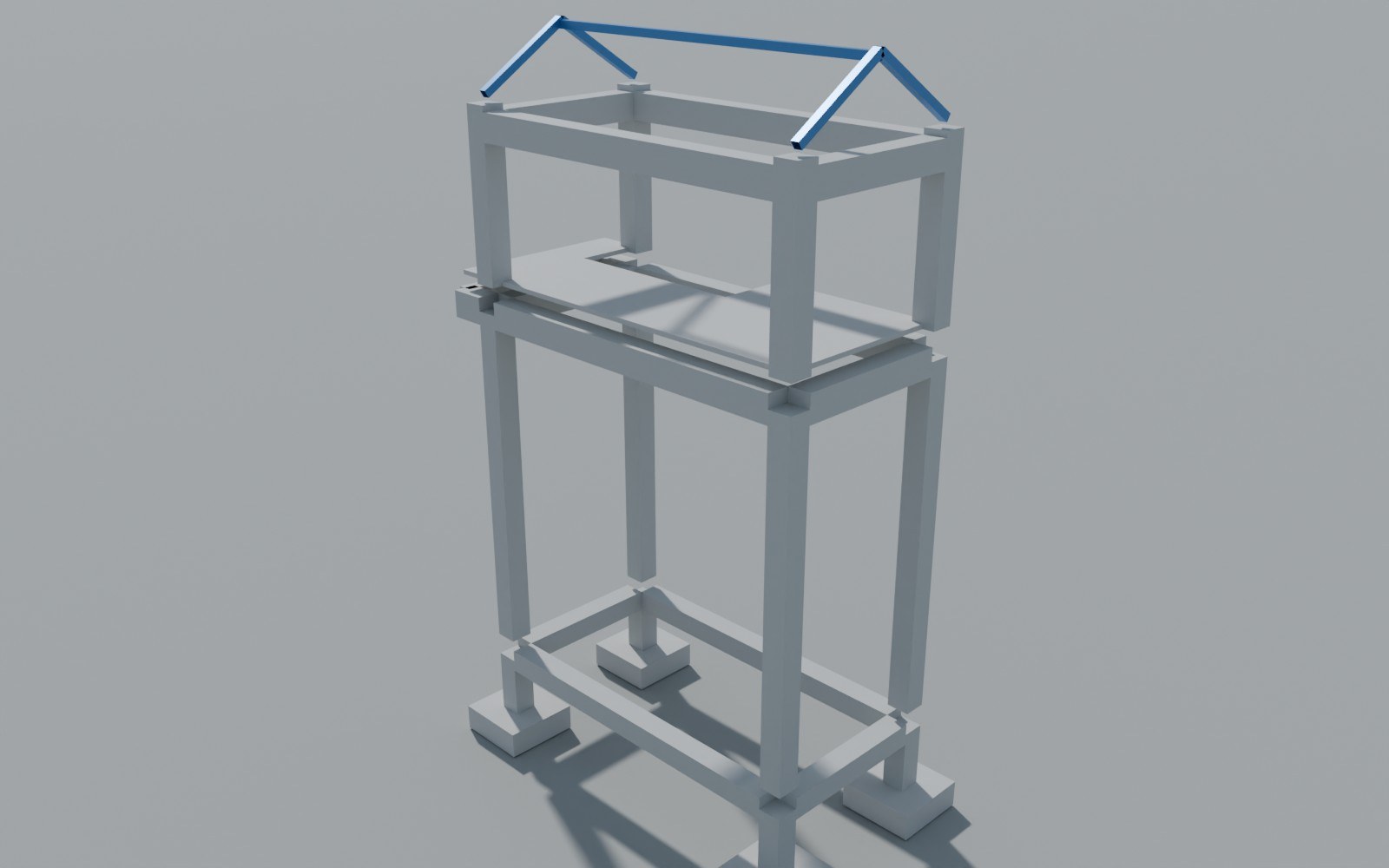

Render del modelo estructural 02 – GoFit Palmira
Render del modelo estructural 02 – GoFit Palmira

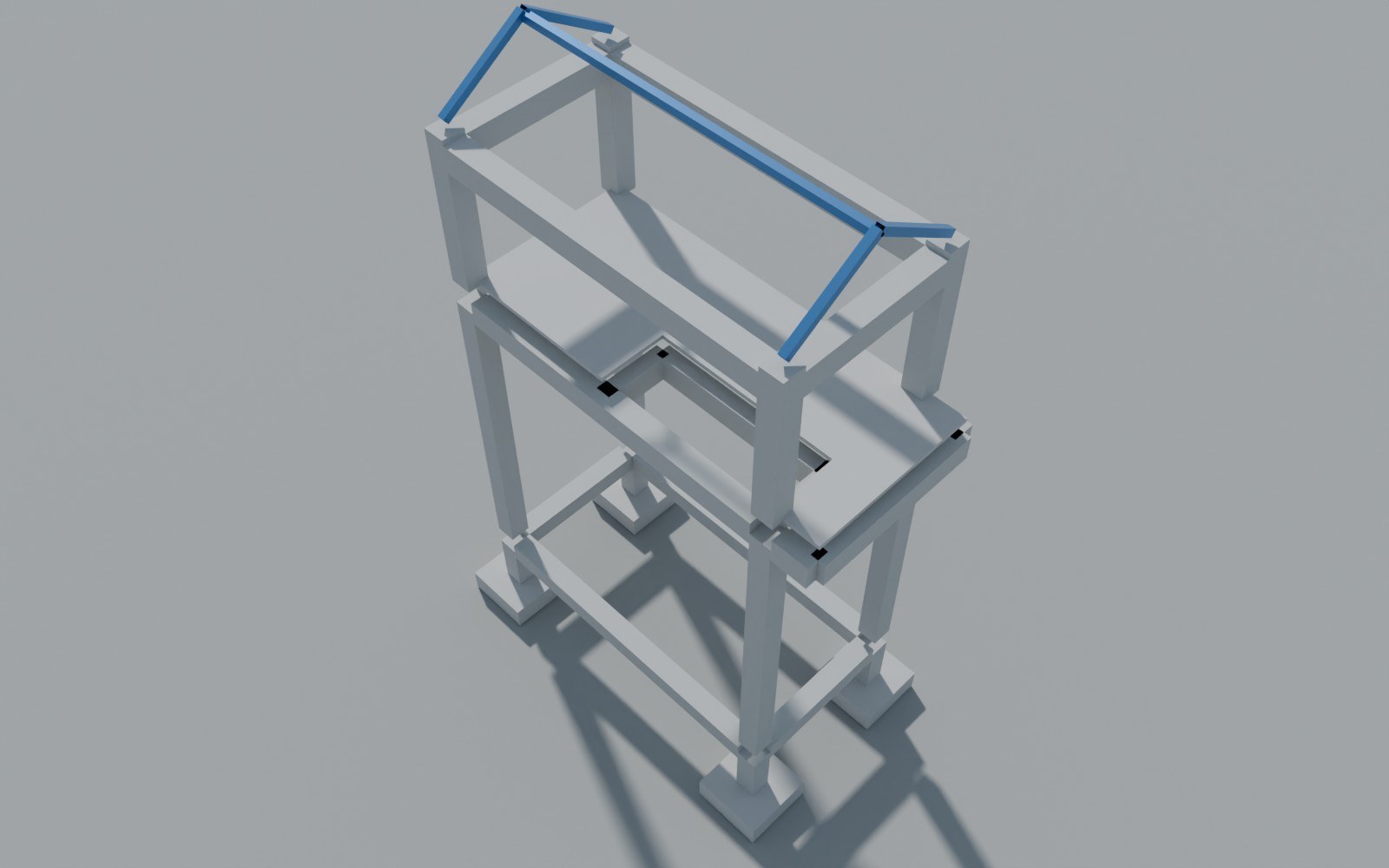

Render del modelo estructural 03 – GoFit Palmira
Render del modelo estructural 03 – GoFit Palmira

Análisis ETABS (6)

Modelo ETABS 01 – GoFit Palmira
Modelo ETABS 01 – GoFit Palmira

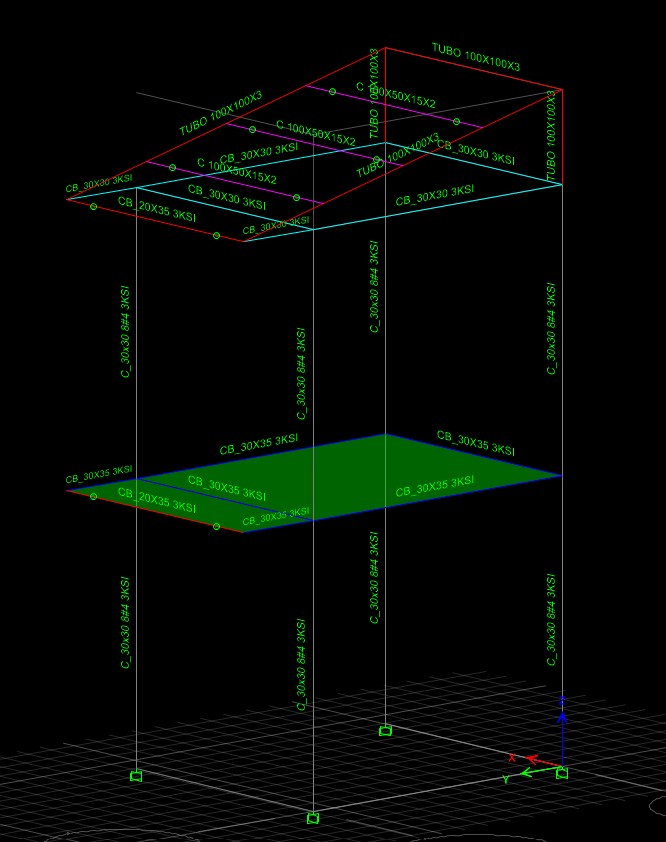

Modelo ETABS 02 – GoFit Palmira
Modelo ETABS 02 – GoFit Palmira

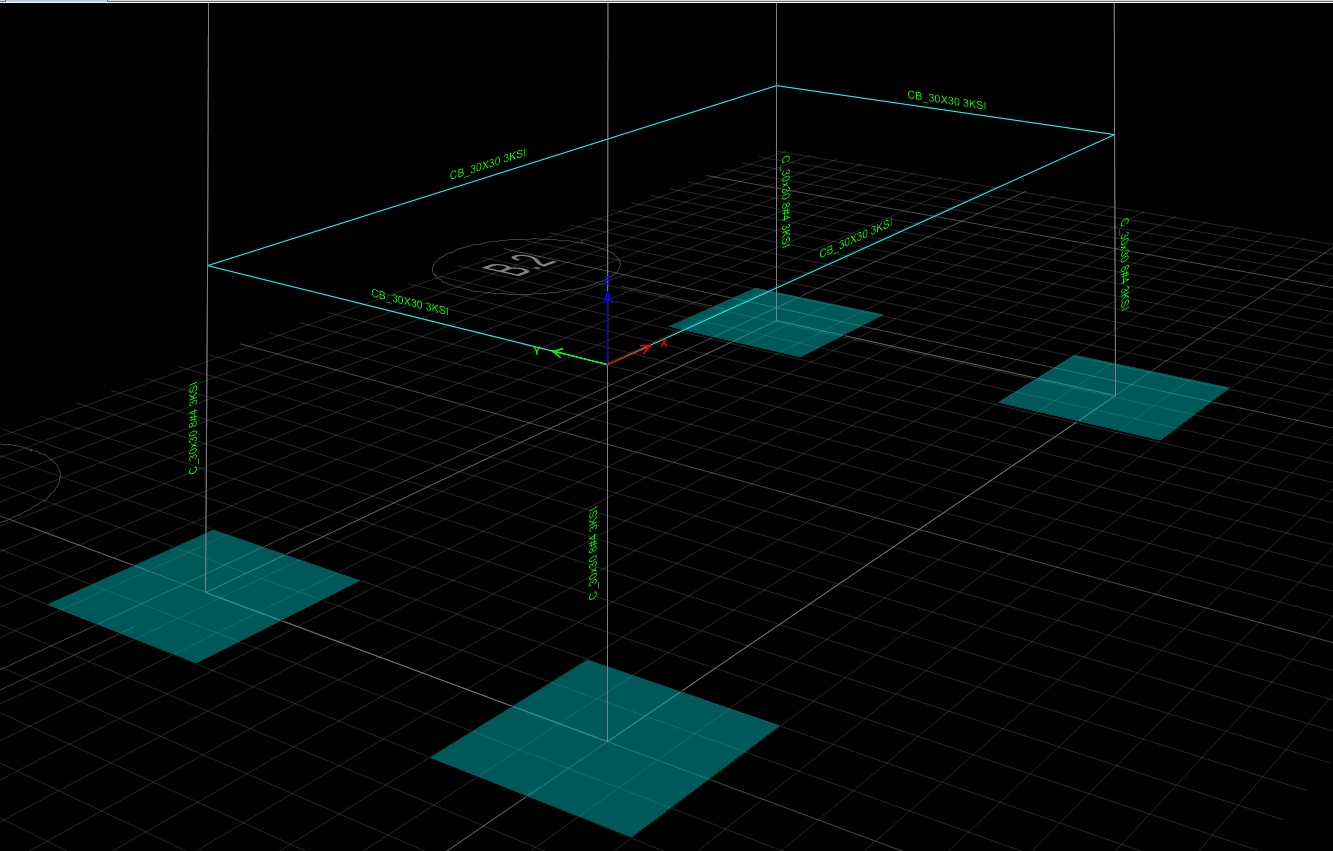

Modelo ETABS 03 – GoFit Palmira
Modelo ETABS 03 – GoFit Palmira

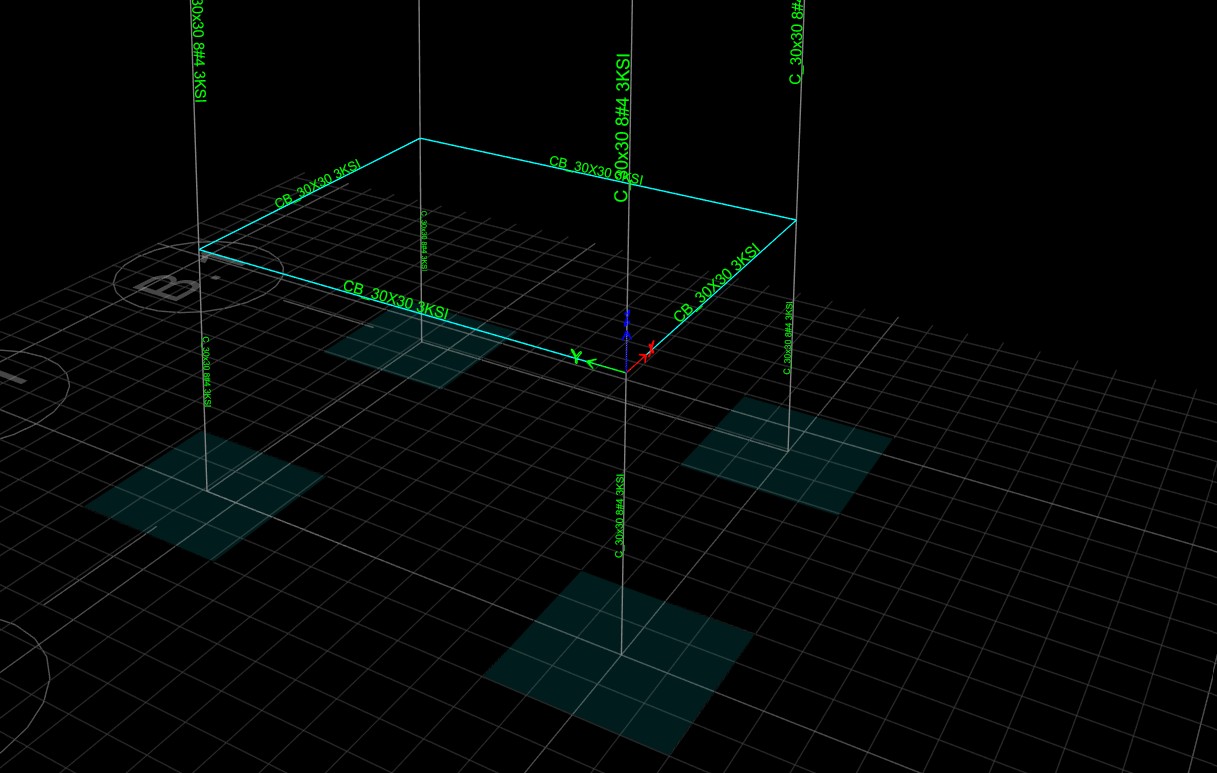

Modelo ETABS 04 – GoFit Palmira
Modelo ETABS 04 – GoFit Palmira

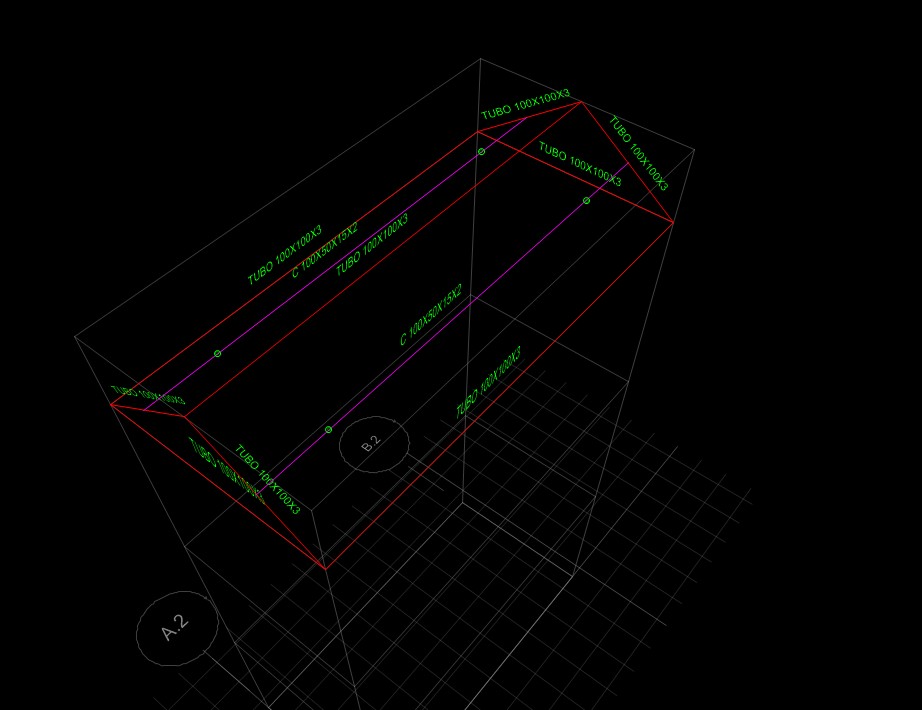

Modelo ETABS 05 – GoFit Palmira
Modelo ETABS 05 – GoFit Palmira

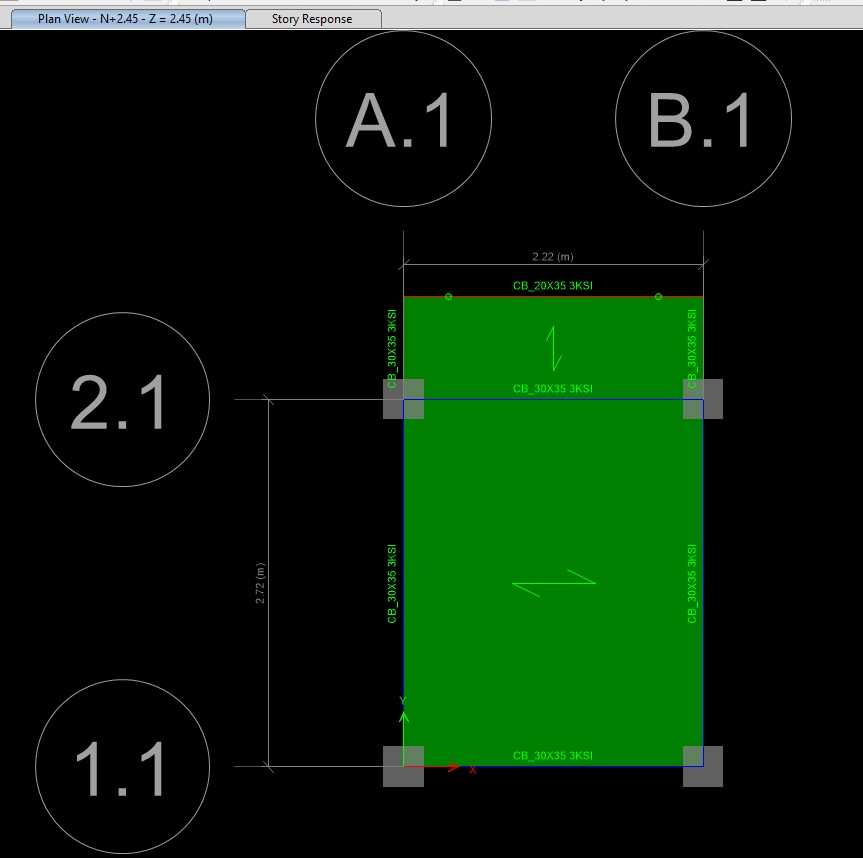

Modelo ETABS 06 – GoFit Palmira
Modelo ETABS 06 – GoFit Palmira

Planos Estructurales (4)

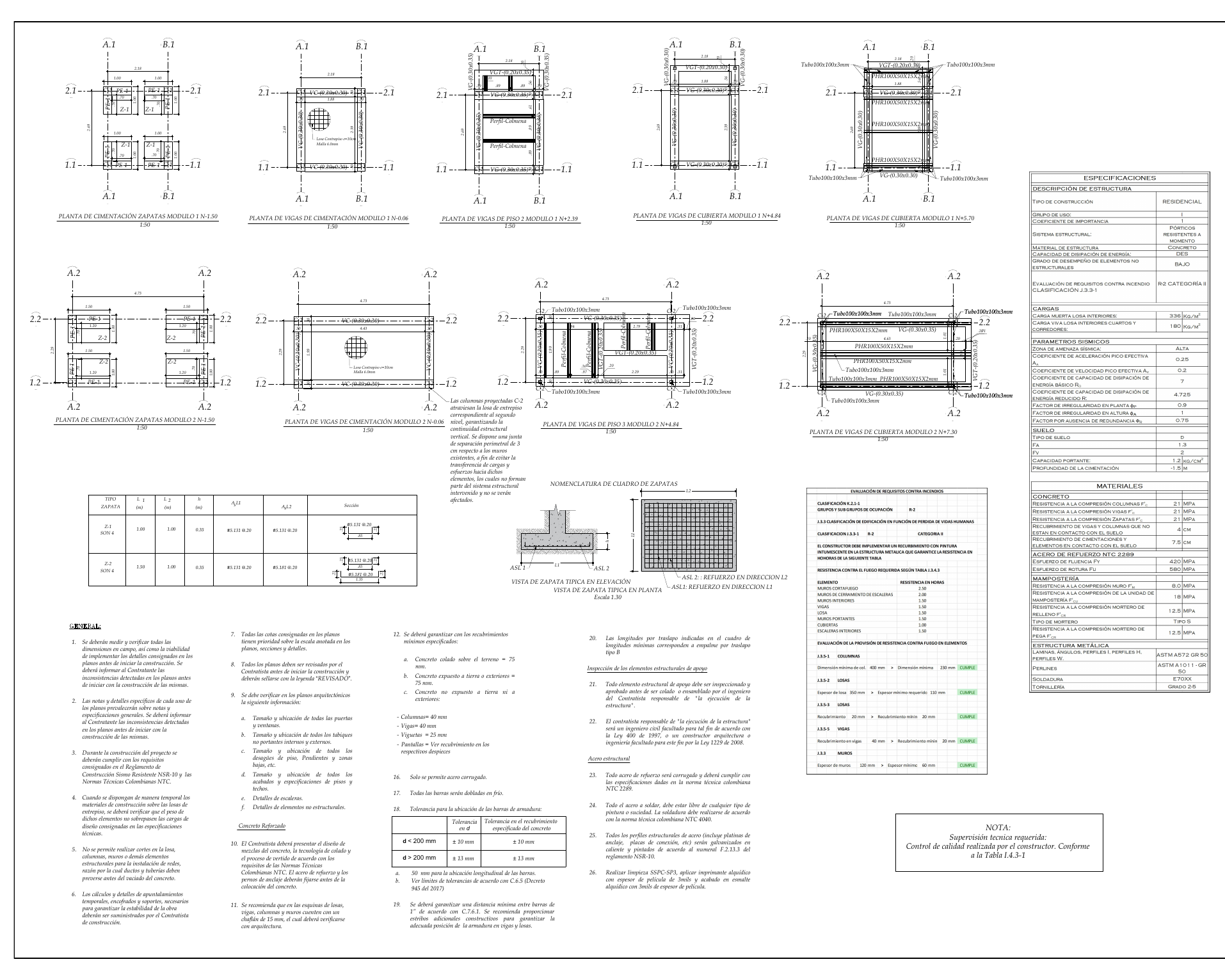

Plano estructural 01 – GoFit Palmira
Plano estructural 01 – GoFit Palmira

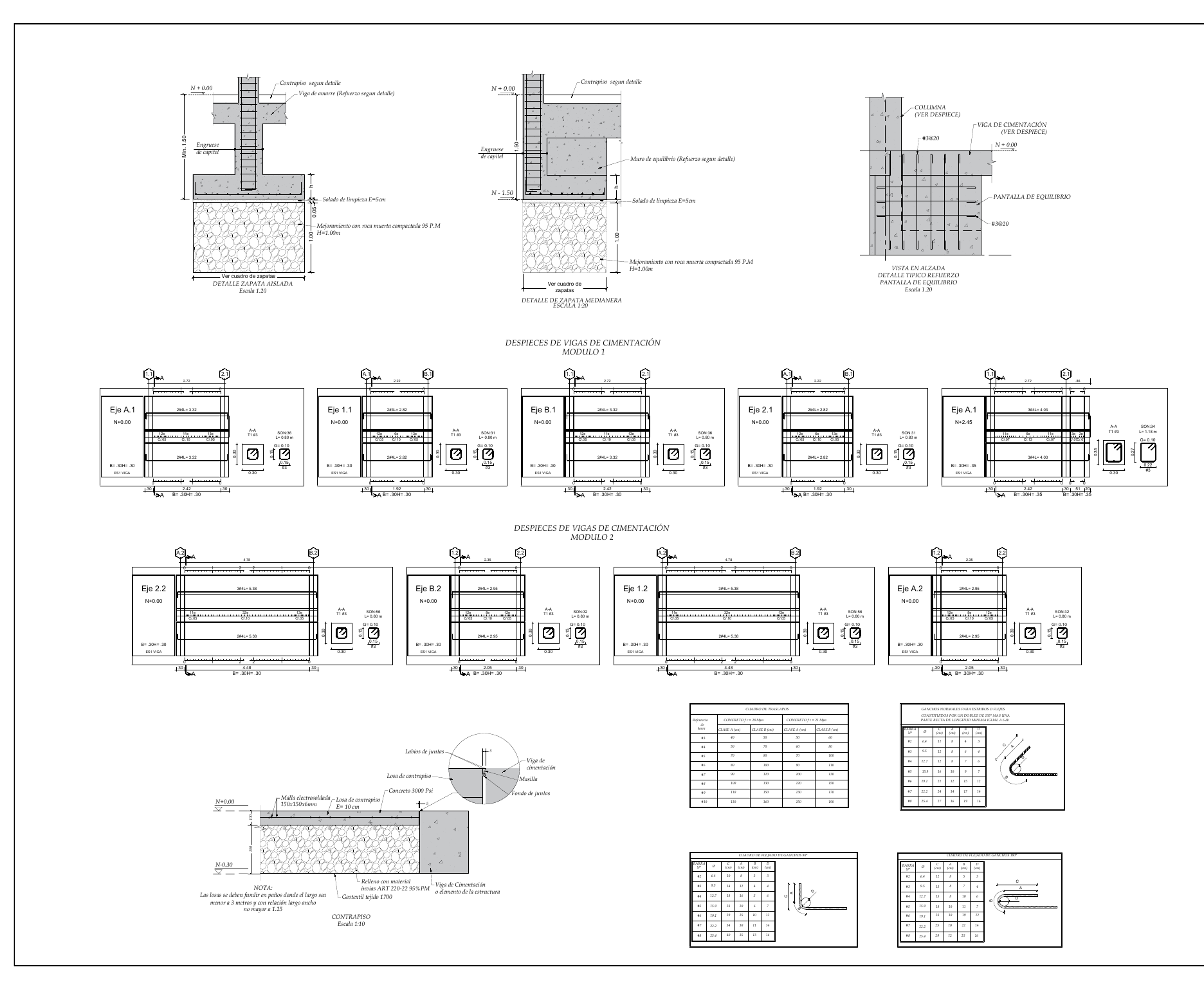

Plano estructural 02 – GoFit Palmira
Plano estructural 02 – GoFit Palmira

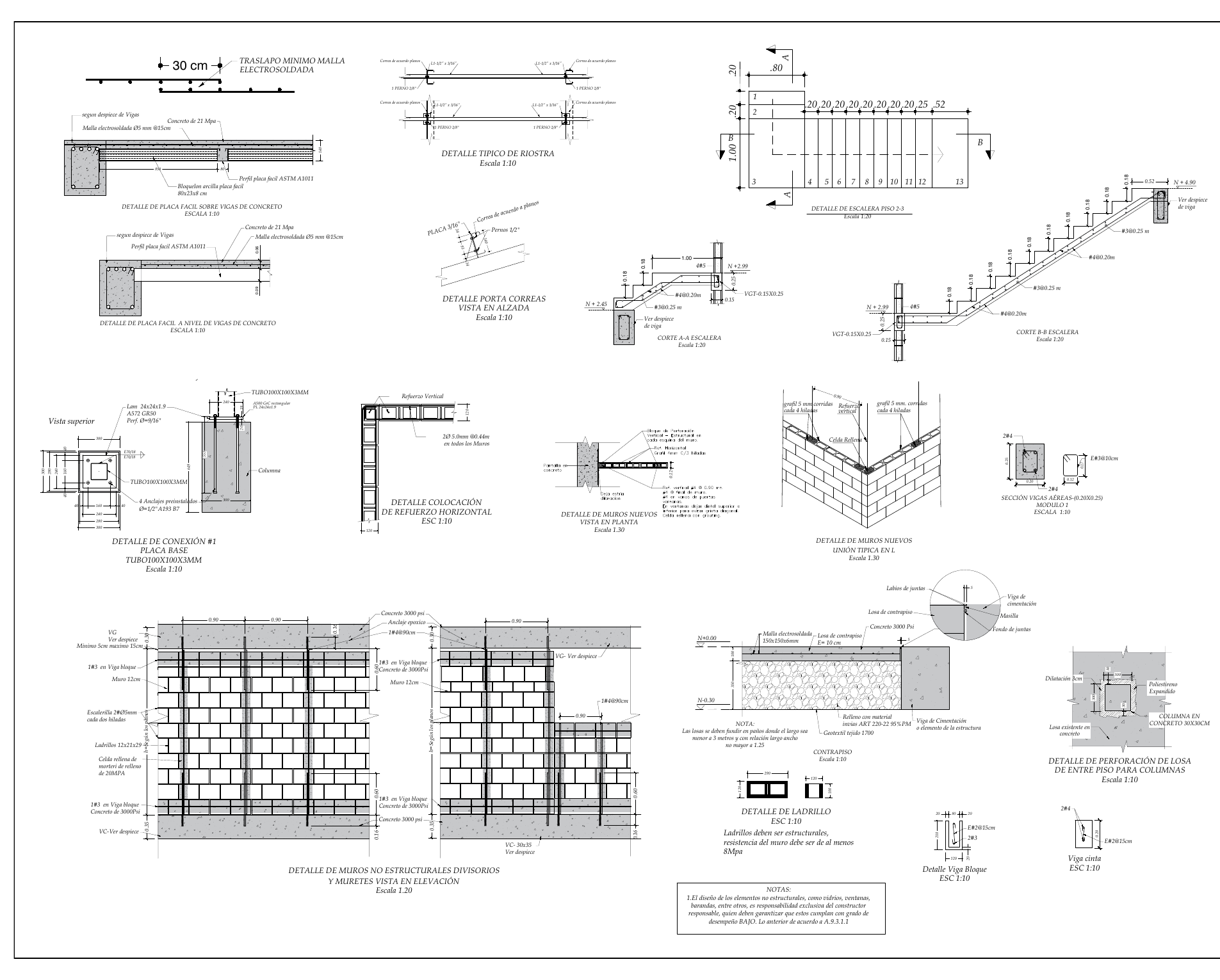

Plano estructural 03 – GoFit Palmira
Plano estructural 03 – GoFit Palmira

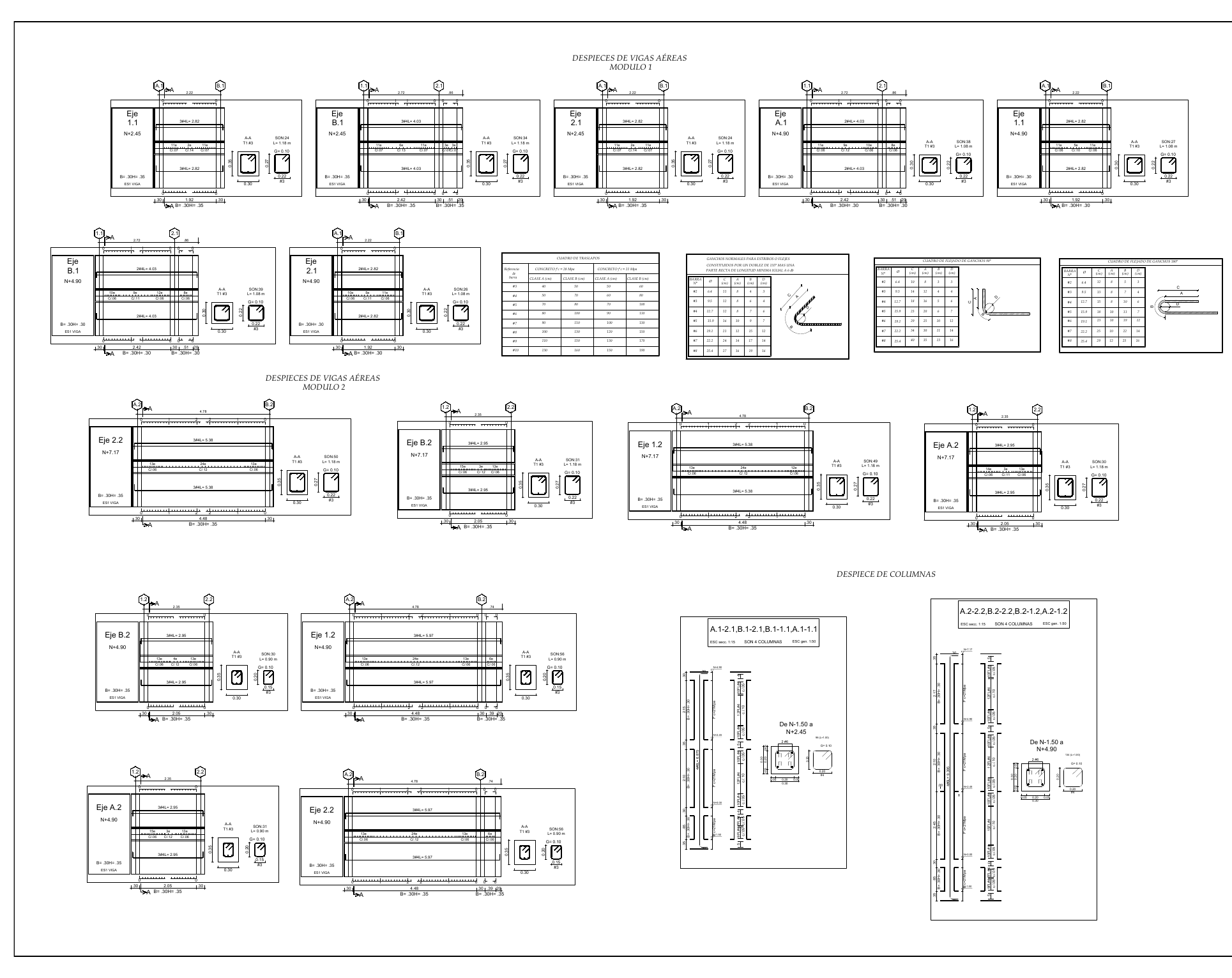

Plano estructural 04 – GoFit Palmira
Plano estructural 04 – GoFit Palmira
