Diseño Estructural Residencial — El Carmelo, Candelaria, Valle del Cauca

Multifamiliar El Carmelo

Edificio multifamiliar de 3 niveles, obra nueva

Diseño Estructural Análisis Sísmico Columna Fuerte – Viga Débil Diseño de Cimentación ETABS NSR-10

Puntos Clave

  • Obra nueva multifamiliar (grupo R-2) de 3 niveles
  • Deriva máxima de 0.96 % en X: diseño optimizado contra el límite de 1.0 %
  • Verificación columna fuerte – viga débil (relación 6/5)
  • Zapatas de hasta 2.8 × 1.5 m
  • Diseño de muros de mampostería parcialmente reforzada ante fuerzas perpendiculares a su plano

Especificaciones Técnicas

Niveles
3
Altura
9.50 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10
Software
ETABS, Excel
Cimentación
Zapatas aisladas de 1.8 × 1.8 a 2.8 × 1.5 m (f'c 21 MPa)

Contexto

Edificio multifamiliar nuevo de 3 niveles en el corregimiento El Carmelo, Candelaria, para trámite de licencia de construcción, en colaboración con arquitectura. Suelo tipo D con Aa = 0.25 y Av = 0.20. Como las losas coinciden con las de las edificaciones vecinas, no se requirió separación sísmica.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS con modelos independientes de estructura, cubierta y cimentación
  • Análisis modal (período fundamental de 0.356 s) y ajuste del cortante basal por FHE
  • Control de derivas: 0.96 % en X y 0.43 % en Y
  • Diseño de columnas, nudos, vigas y verificación columna fuerte – viga débil
  • Diseño de correas, losa, escaleras, muros divisorios y zapatas

Resultados

  • Estructura que cumple derivas con un margen ajustado, sin sobredimensionar secciones
  • Memoria de cálculo de 78 páginas para licencia

Lecciones

Una deriva de 0.96 % no es un error: es la señal de que la rigidez está donde tiene que estar. Llevar el diseño cerca del límite obliga a revisar con cuidado las hipótesis de rigidez agrietada y la participación de los muros de mampostería.

Modelo 3D / Renders (3)

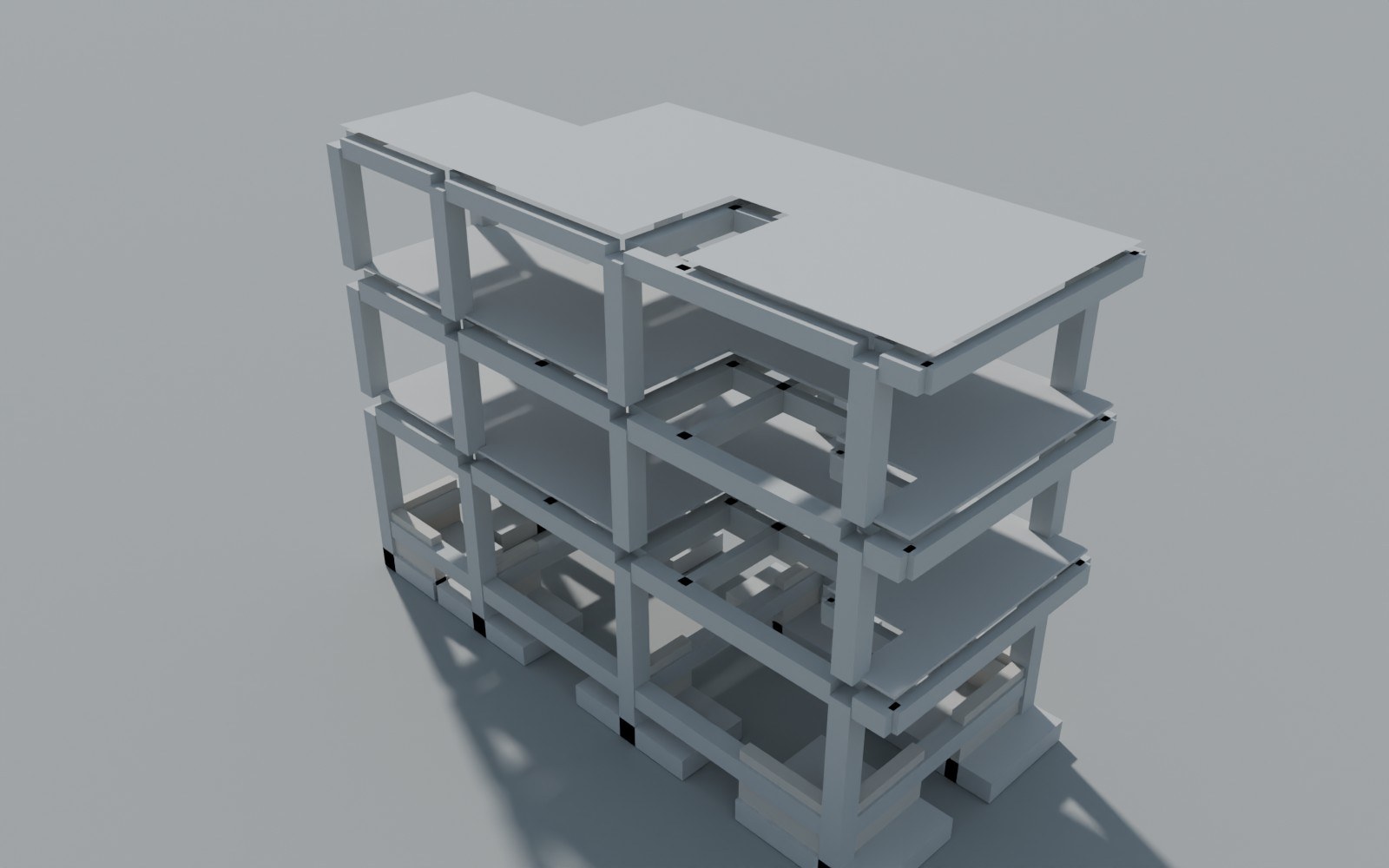

Render del modelo estructural 01 – Multifamiliar El Carmelo
Render del modelo estructural 01 – Multifamiliar El Carmelo

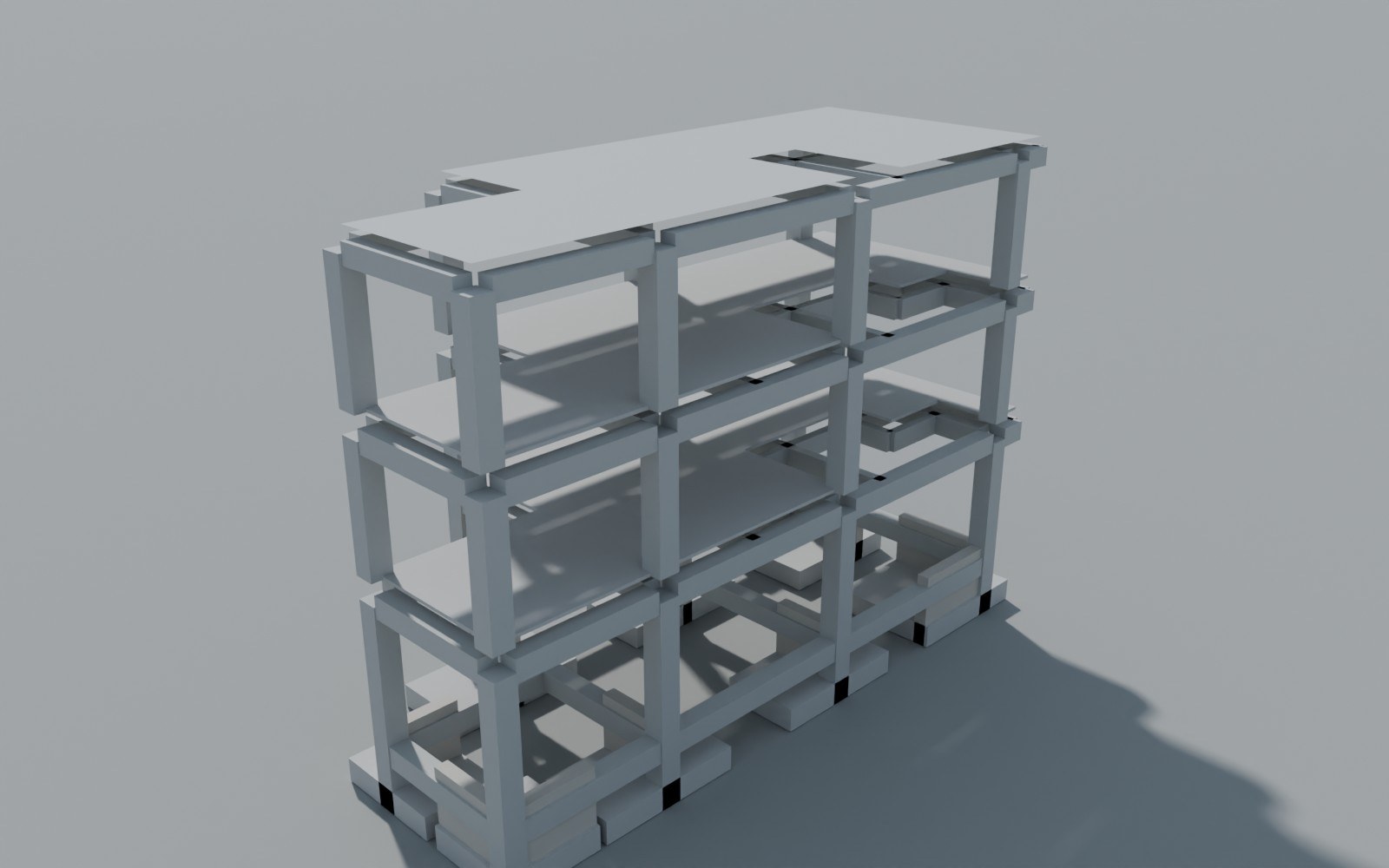

Render del modelo estructural 02 – Multifamiliar El Carmelo
Render del modelo estructural 02 – Multifamiliar El Carmelo

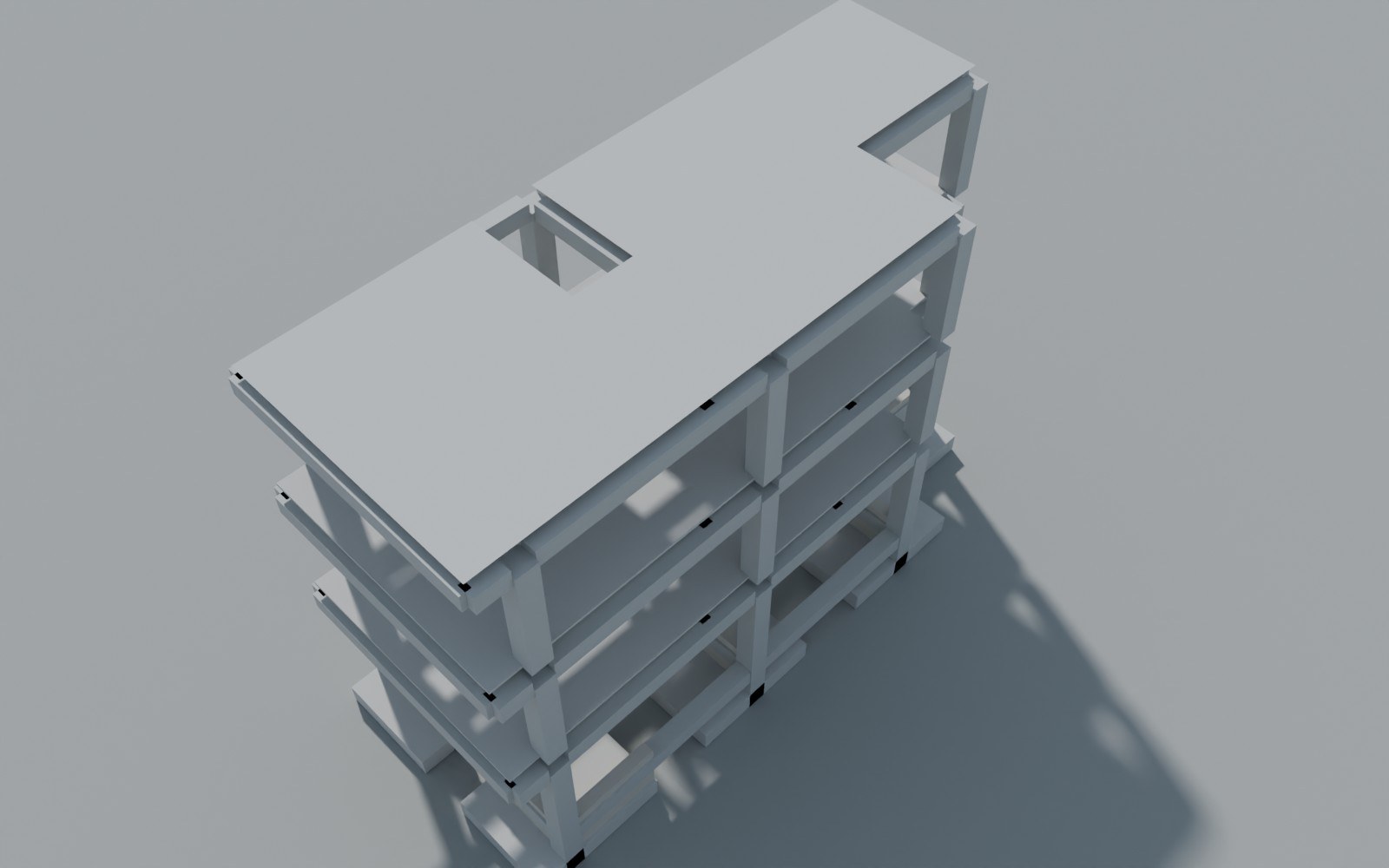

Render del modelo estructural 03 – Multifamiliar El Carmelo
Render del modelo estructural 03 – Multifamiliar El Carmelo

Análisis ETABS (5)

Modelo ETABS 01 – Multifamiliar El Carmelo
Modelo ETABS 01 – Multifamiliar El Carmelo

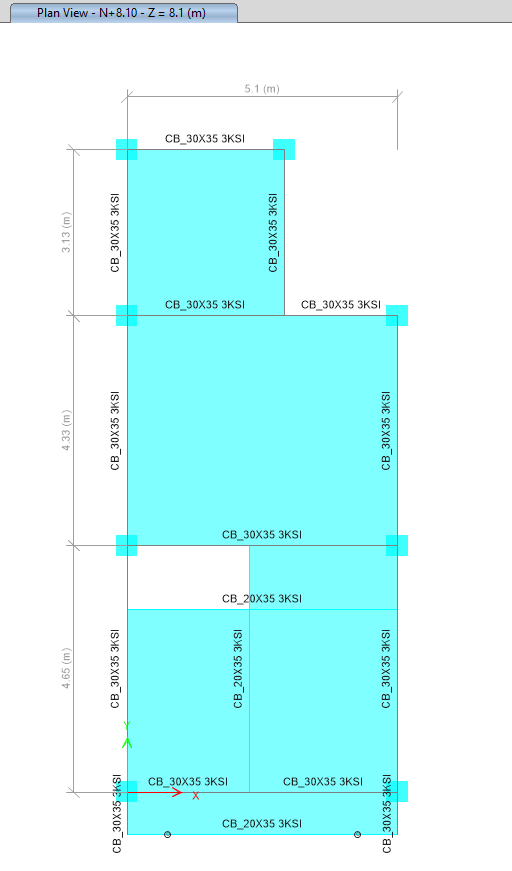

Modelo ETABS 02 – Multifamiliar El Carmelo
Modelo ETABS 02 – Multifamiliar El Carmelo

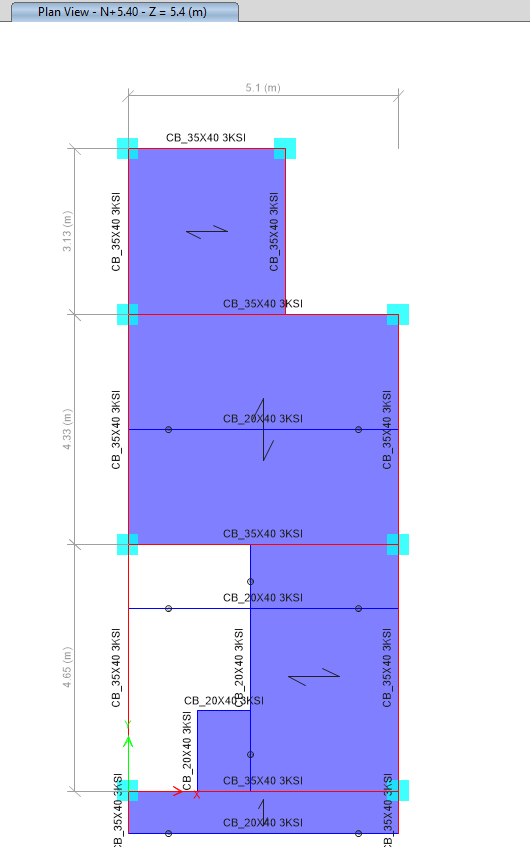

Modelo ETABS 03 – Multifamiliar El Carmelo
Modelo ETABS 03 – Multifamiliar El Carmelo

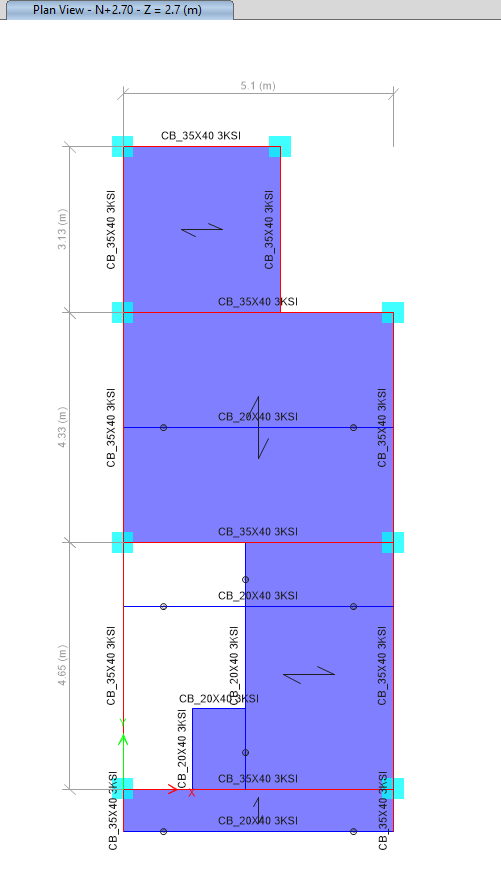

Modelo ETABS 04 – Multifamiliar El Carmelo
Modelo ETABS 04 – Multifamiliar El Carmelo

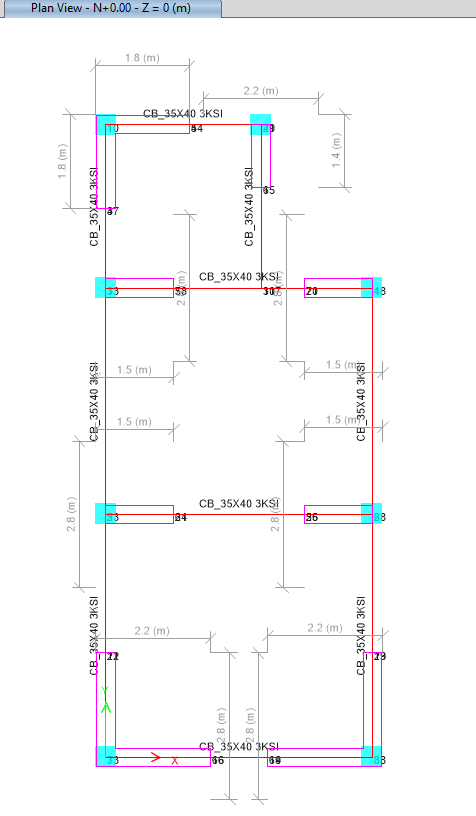

Modelo ETABS 05 – Multifamiliar El Carmelo
Modelo ETABS 05 – Multifamiliar El Carmelo
