Reconocimiento y Ampliación Residencial — Jamundí, Valle del Cauca

Palo Santo

Reconocimiento y ampliación de vivienda bifamiliar a 3 niveles

Reconocimiento Ampliación Análisis Sísmico Diseño en Acero Diseño de Cimentación ETABS NSR-10

Puntos Clave

  • Ampliación a 3 niveles (8.58 m de altura)
  • Derivas máximas de 0.43 % (X) y 0.38 % (Y)
  • Cubierta metálica con correas verificadas según AISC 360
  • Diseño de nudos, vigas, columnas, escaleras y zapatas
  • 4 planos estructurales para licencia

Especificaciones Técnicas

Niveles
3
Altura
8.58 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10, AISC 360
Software
ETABS, AutoCAD
Cimentación
Zapatas aisladas de 1.2 × 1.2 y 1.7 × 1.0 m

Contexto

Vivienda bifamiliar en la urbanización Palo Santo de Jamundí, con trámite de reconocimiento de lo existente y ampliación hasta 3 niveles. Suelo tipo D con Aa = 0.25 y Av = 0.25.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS de estructura, cimentación y zapatas
  • Análisis de irregularidades, FHE y derivas
  • Diseño de columnas, nudos y vigas de concreto
  • Diseño de correas, losa, escaleras y muros divisorios
  • Diseño de zapatas y planos para licencia

Resultados

  • Derivas de 0.43 % y 0.38 %
  • Memoria de cálculo de 77 páginas y 4 planos

Lecciones

Ampliar en altura una vivienda existente pasa por verificar que las columnas y zapatas originales soportan los nuevos pisos. La cimentación termina siendo el punto de control del proyecto.

Modelo 3D / Renders (3)

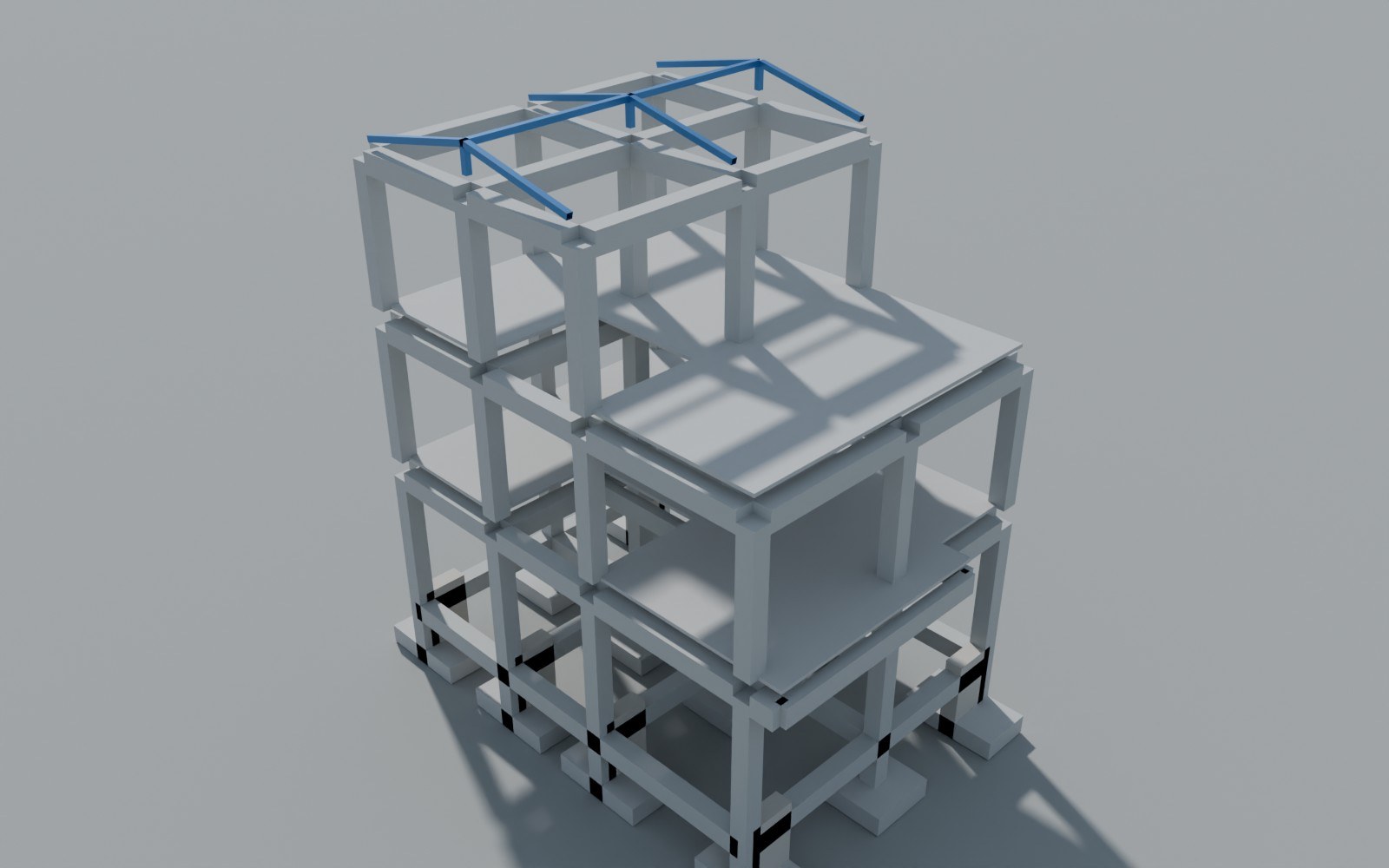

Render del modelo estructural 01 – Palo Santo
Render del modelo estructural 01 – Palo Santo

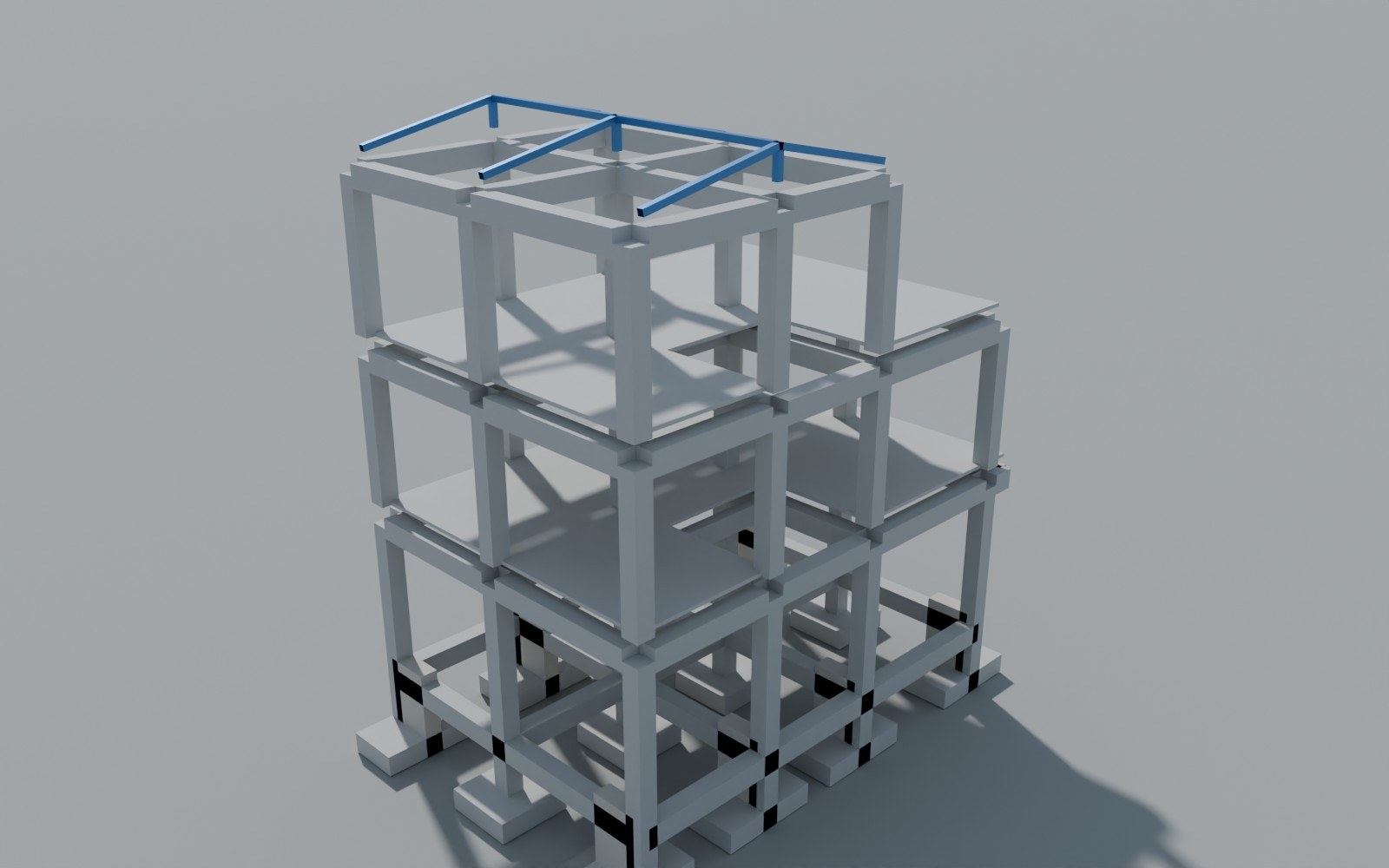

Render del modelo estructural 02 – Palo Santo
Render del modelo estructural 02 – Palo Santo

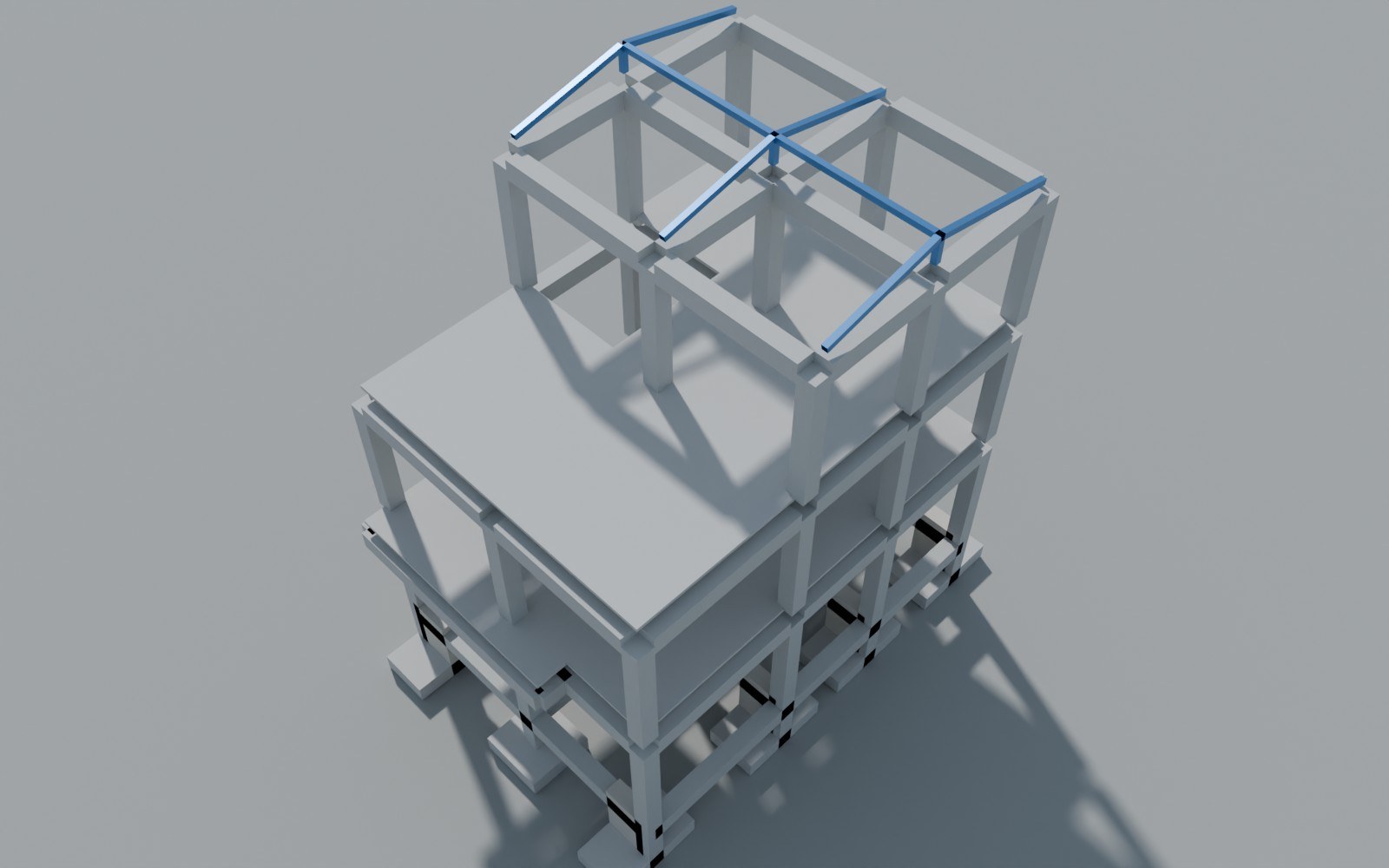

Render del modelo estructural 03 – Palo Santo
Render del modelo estructural 03 – Palo Santo

Análisis ETABS (6)

Modelo ETABS 01 – Palo Santo
Modelo ETABS 01 – Palo Santo

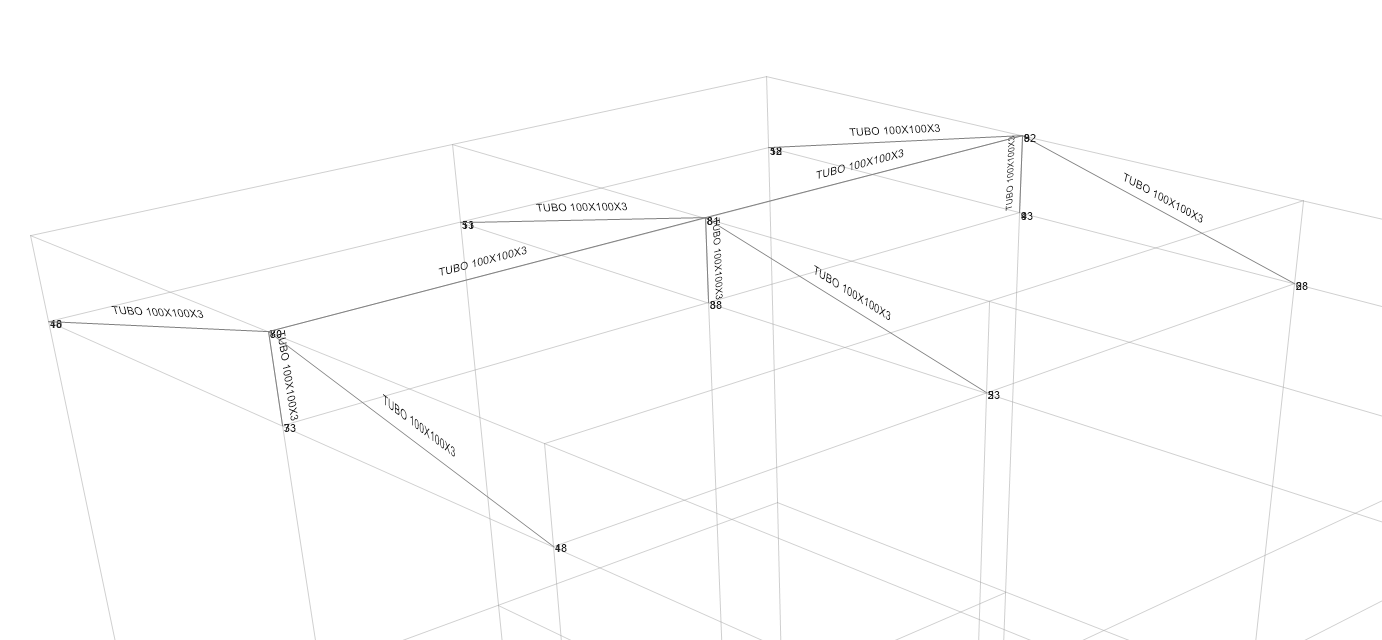

Modelo ETABS 02 – Palo Santo
Modelo ETABS 02 – Palo Santo

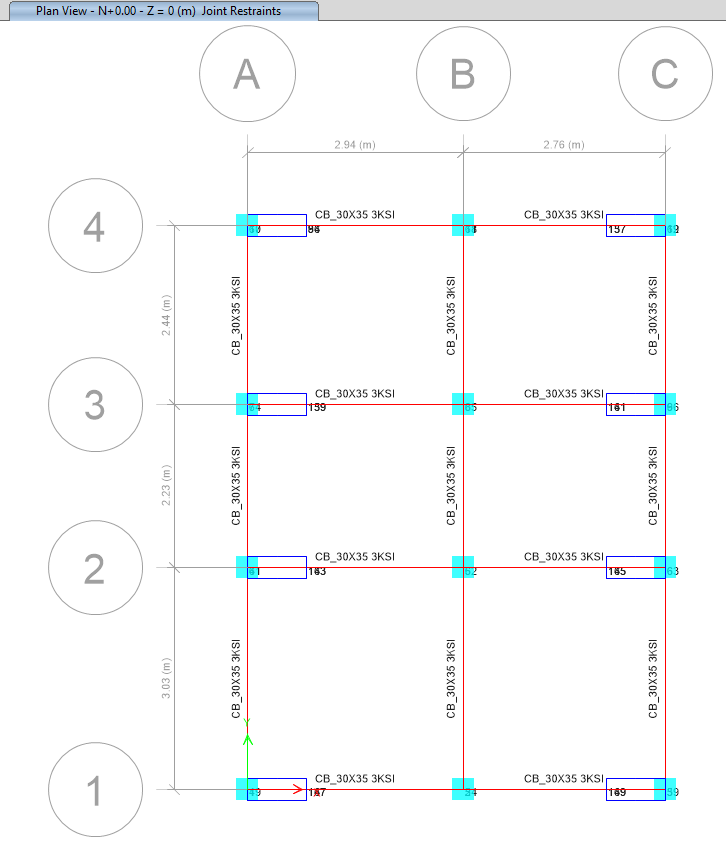

Modelo ETABS 03 – Palo Santo
Modelo ETABS 03 – Palo Santo

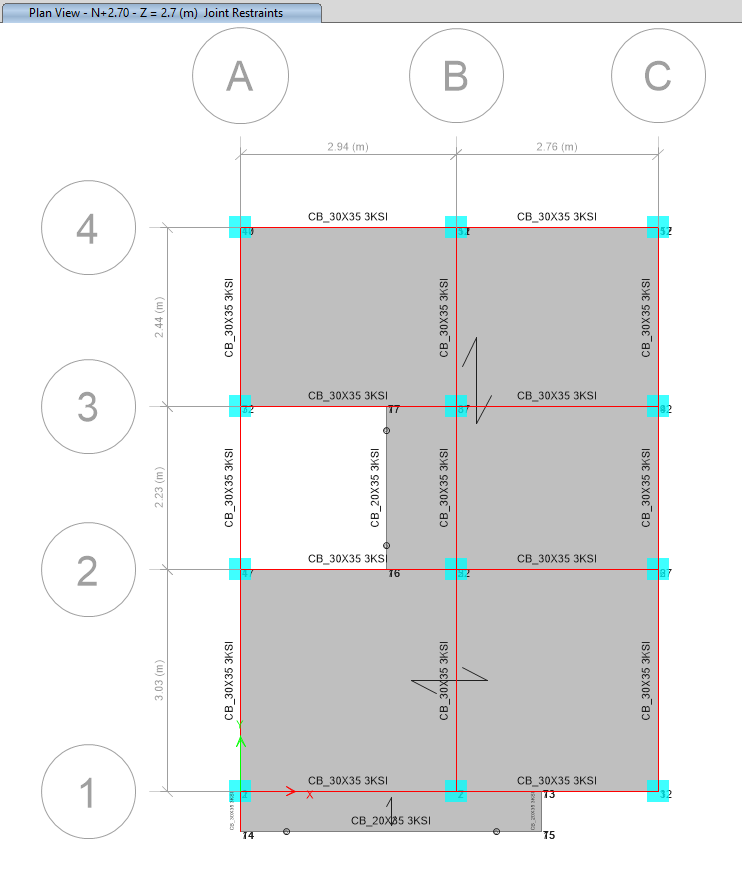

Modelo ETABS 04 – Palo Santo
Modelo ETABS 04 – Palo Santo

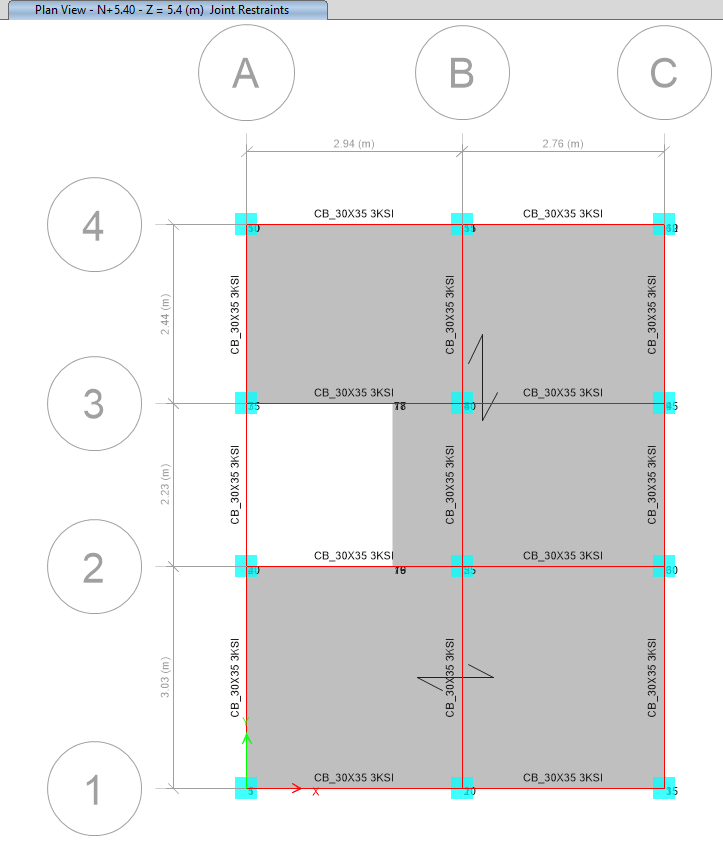

Modelo ETABS 05 – Palo Santo
Modelo ETABS 05 – Palo Santo

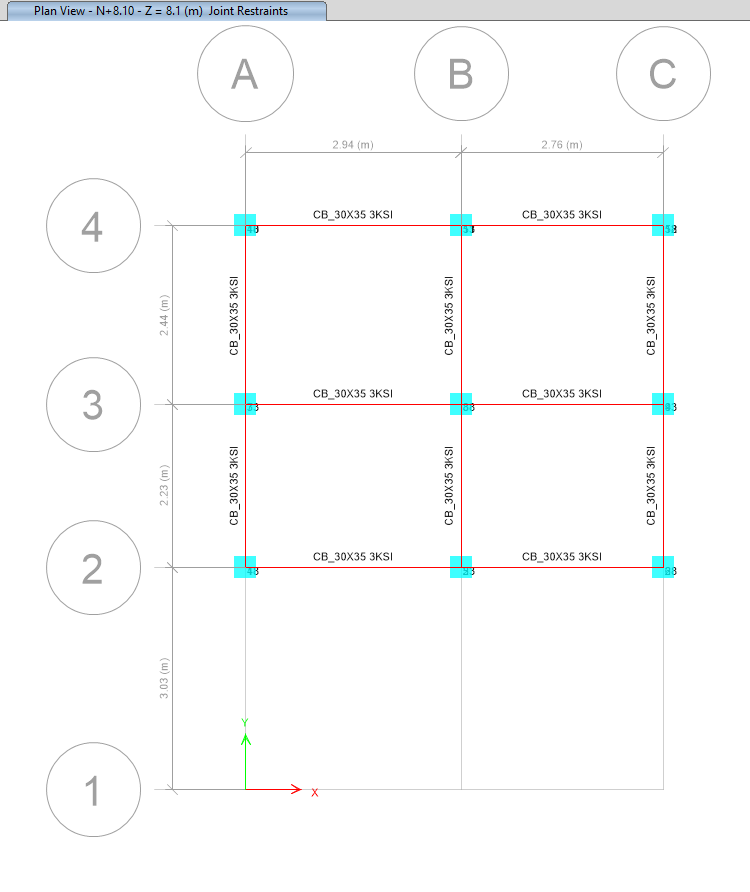

Modelo ETABS 06 – Palo Santo
Modelo ETABS 06 – Palo Santo

Planos Estructurales (4)

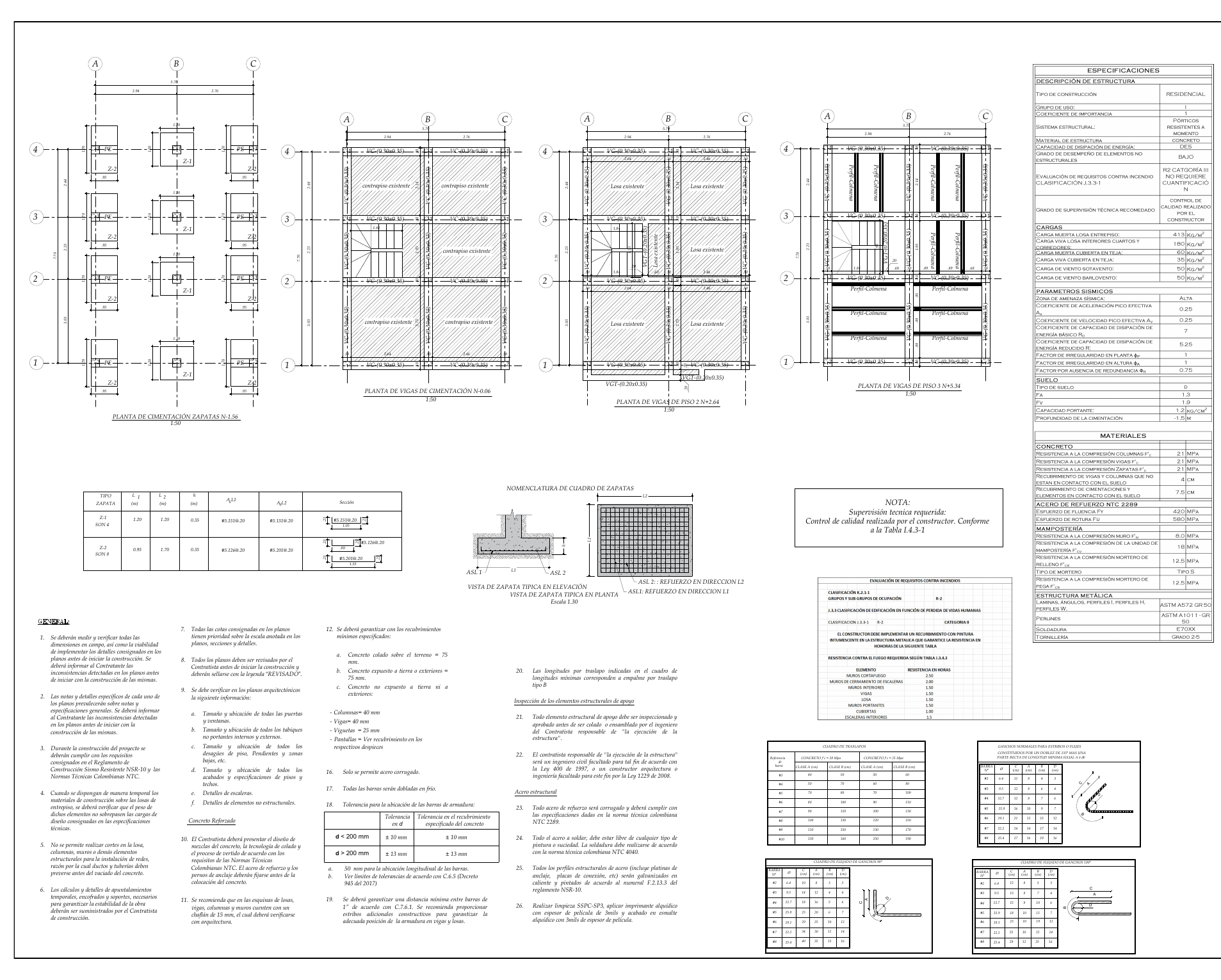

Plano estructural 01 – Palo Santo
Plano estructural 01 – Palo Santo

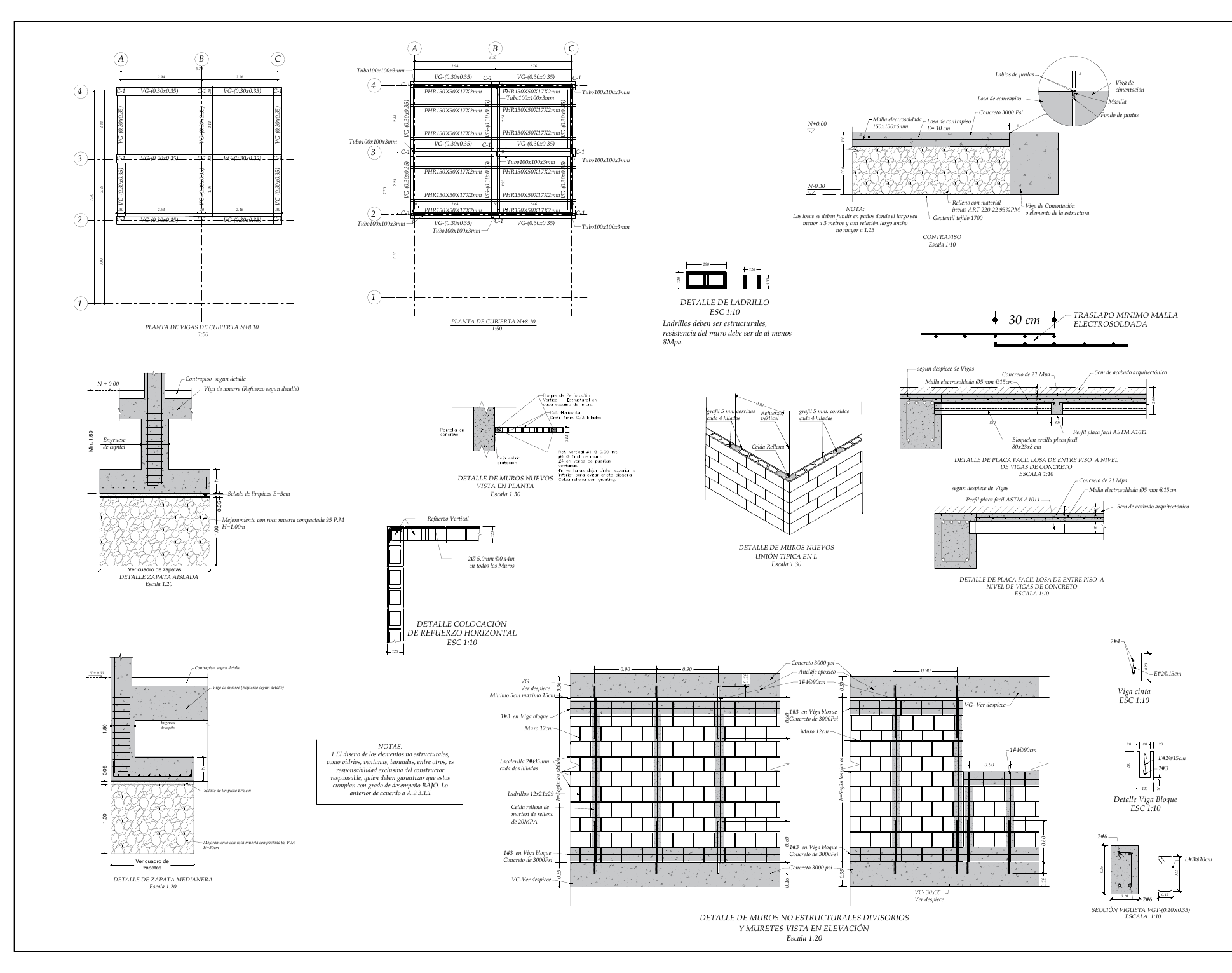

Plano estructural 02 – Palo Santo
Plano estructural 02 – Palo Santo

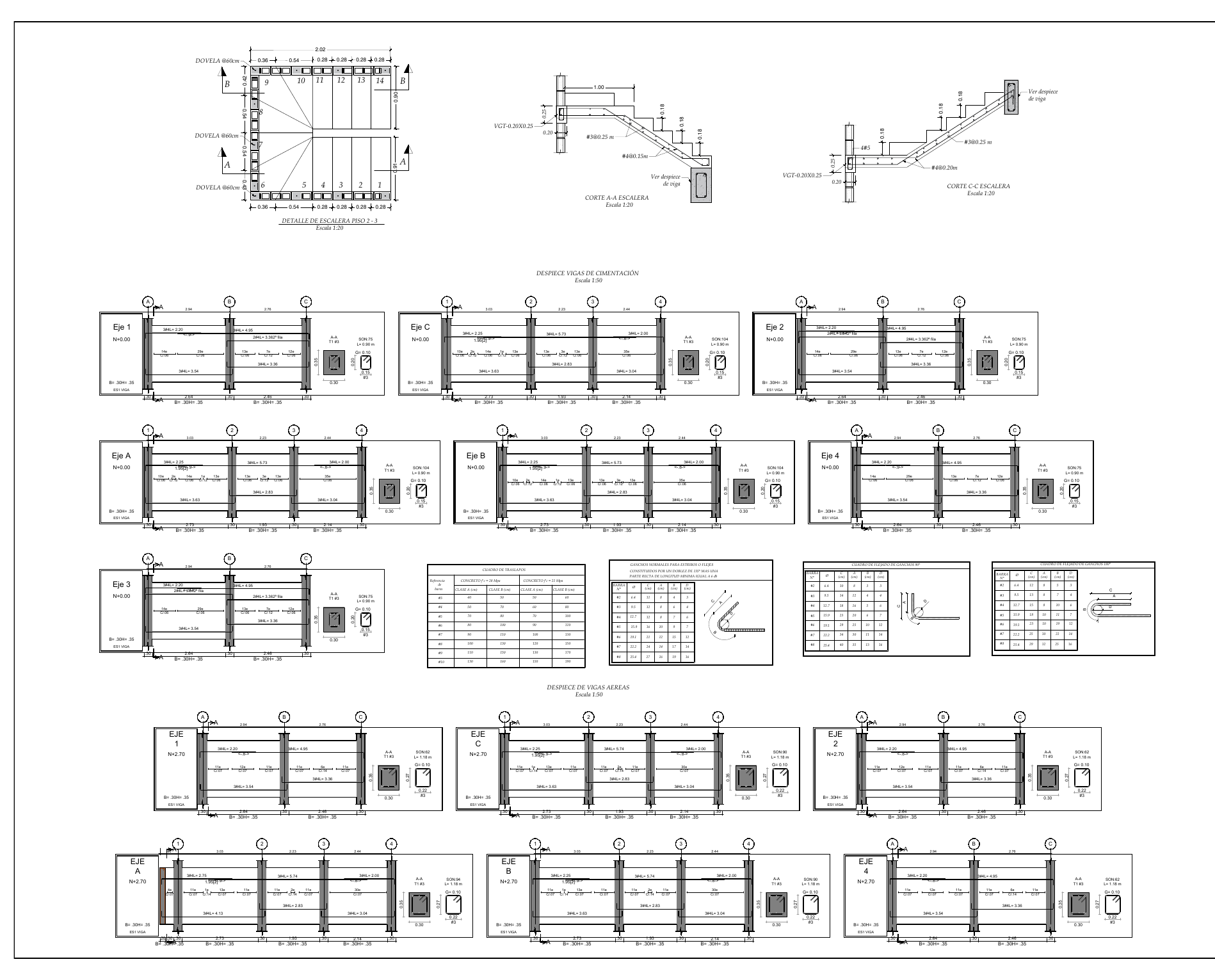

Plano estructural 03 – Palo Santo
Plano estructural 03 – Palo Santo

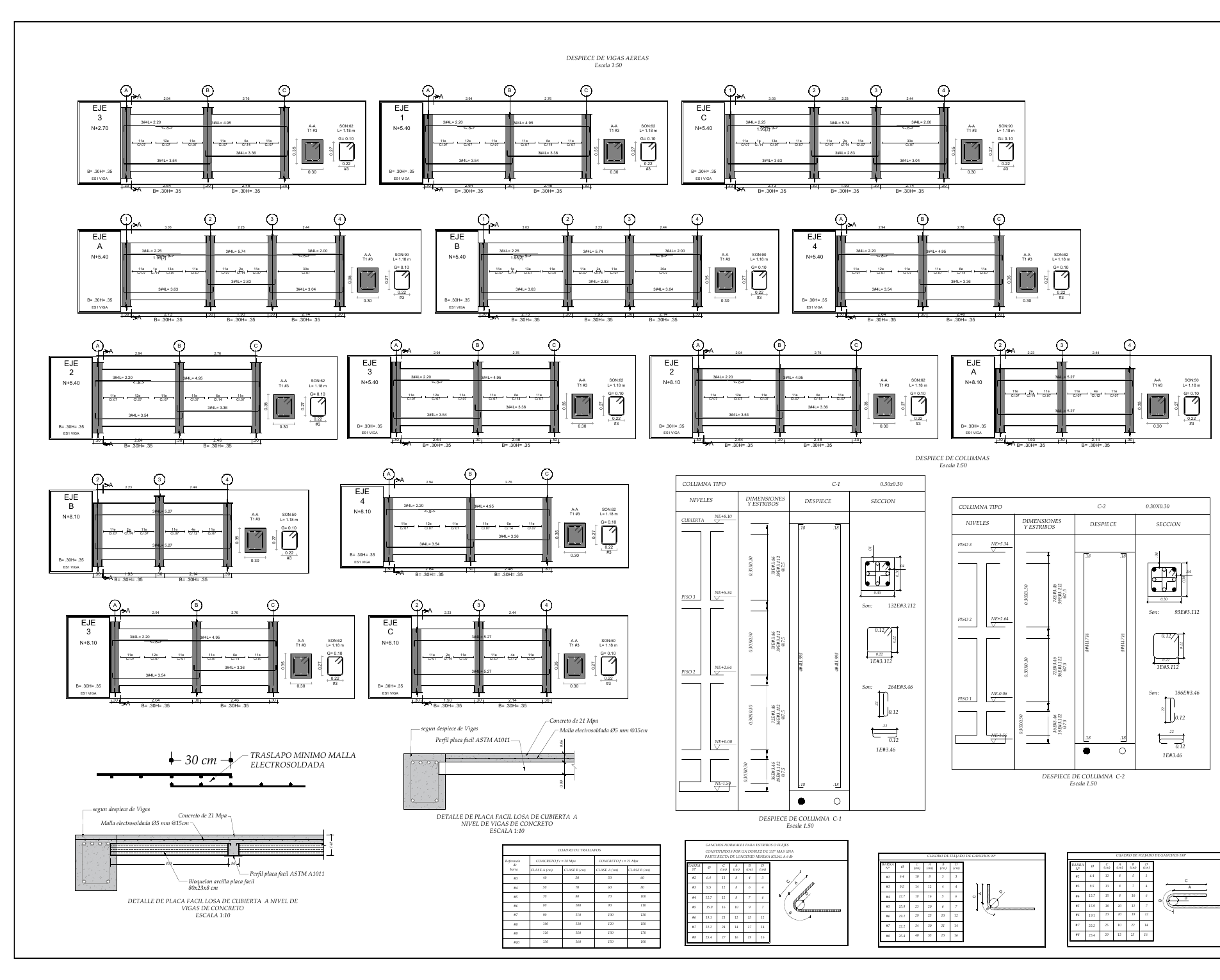

Plano estructural 04 – Palo Santo
Plano estructural 04 – Palo Santo
