Reforzamiento Estructural Residencial Reforzamiento — Cali, Valle del Cauca

Villa del Lago

Reconocimiento y reforzamiento de vivienda de 3 niveles en la zona 6 de Cali

Reforzamiento Estructural Reconocimiento Microzonificación Sísmica Zapatas Combinadas ETABS NSR-10

Puntos Clave

  • Microzonificación de Cali, zona 6 (período del suelo de 1.25 a 2.0 s)
  • Verificación de resonancia: período de la estructura de 0.24 s, sin coincidencia con el del suelo
  • Derivas máximas de 0.75 % (X) y 0.53 % (Y)
  • Zapatas aisladas y combinadas (8 tipos, hasta 2.9 × 1.2 m)
  • Modelo independiente de cubierta metálica

Especificaciones Técnicas

Niveles
3
Altura
9.20 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10, Microzonificación Sísmica de Cali
Software
ETABS, Excel
Cimentación
Zapatas aisladas y combinadas

Contexto

Vivienda existente de 3 niveles en Cali, para trámite de reconocimiento y reforzamiento. Se ubica en la zona 6 de la microzonificación sísmica, sobre depósitos aluviales profundos con períodos de suelo largos.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS de estructura, cubierta, cimentación y zapatas
  • Espectro de microzonificación y verificación de resonancia
  • Control de derivas y diseño de columnas, nudos y vigas
  • Diseño de correas, losa, muros divisorios y zapatas combinadas

Resultados

  • Derivas de 0.75 % y 0.53 %
  • Memoria de cálculo de 86 páginas

Lecciones

En los reconocimientos con reforzamiento, la cimentación suele ser la gran desconocida: hay que modelarla con el mismo cuidado que la superestructura, porque es donde aparecen las soluciones menos estándar, como las zapatas combinadas.

Modelo 3D / Renders (3)

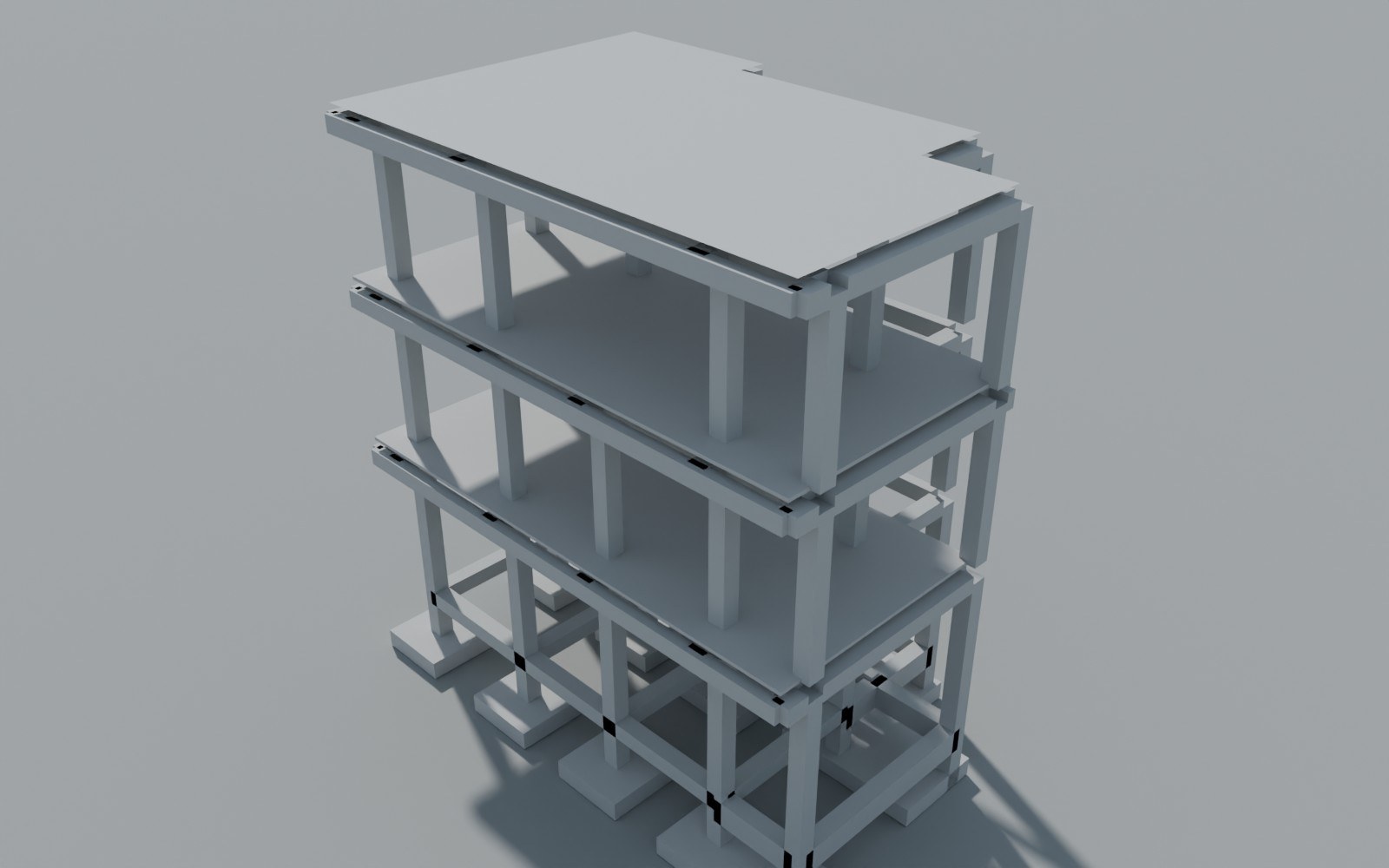

Render del modelo estructural 01 – Villa del Lago
Render del modelo estructural 01 – Villa del Lago

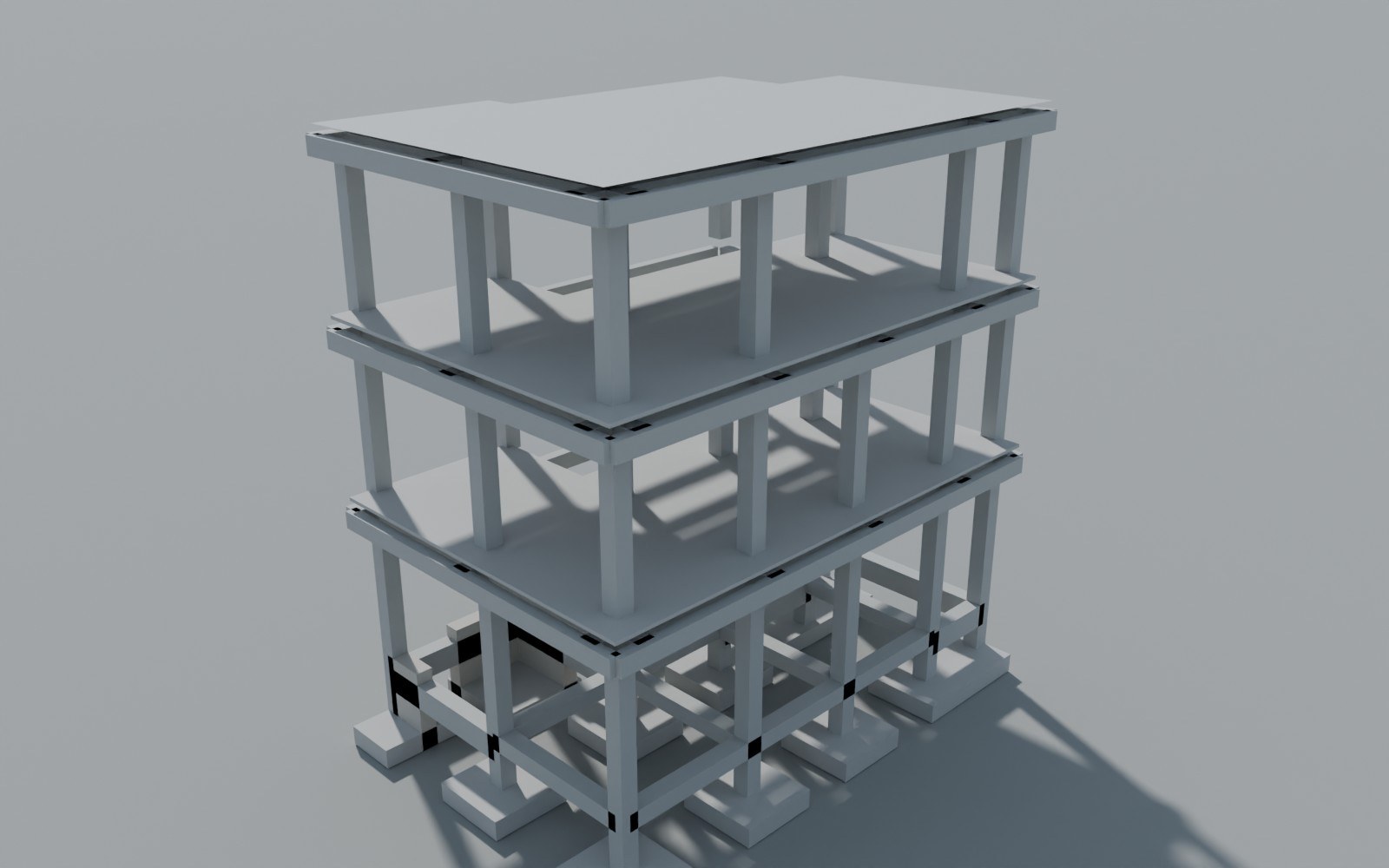

Render del modelo estructural 02 – Villa del Lago
Render del modelo estructural 02 – Villa del Lago

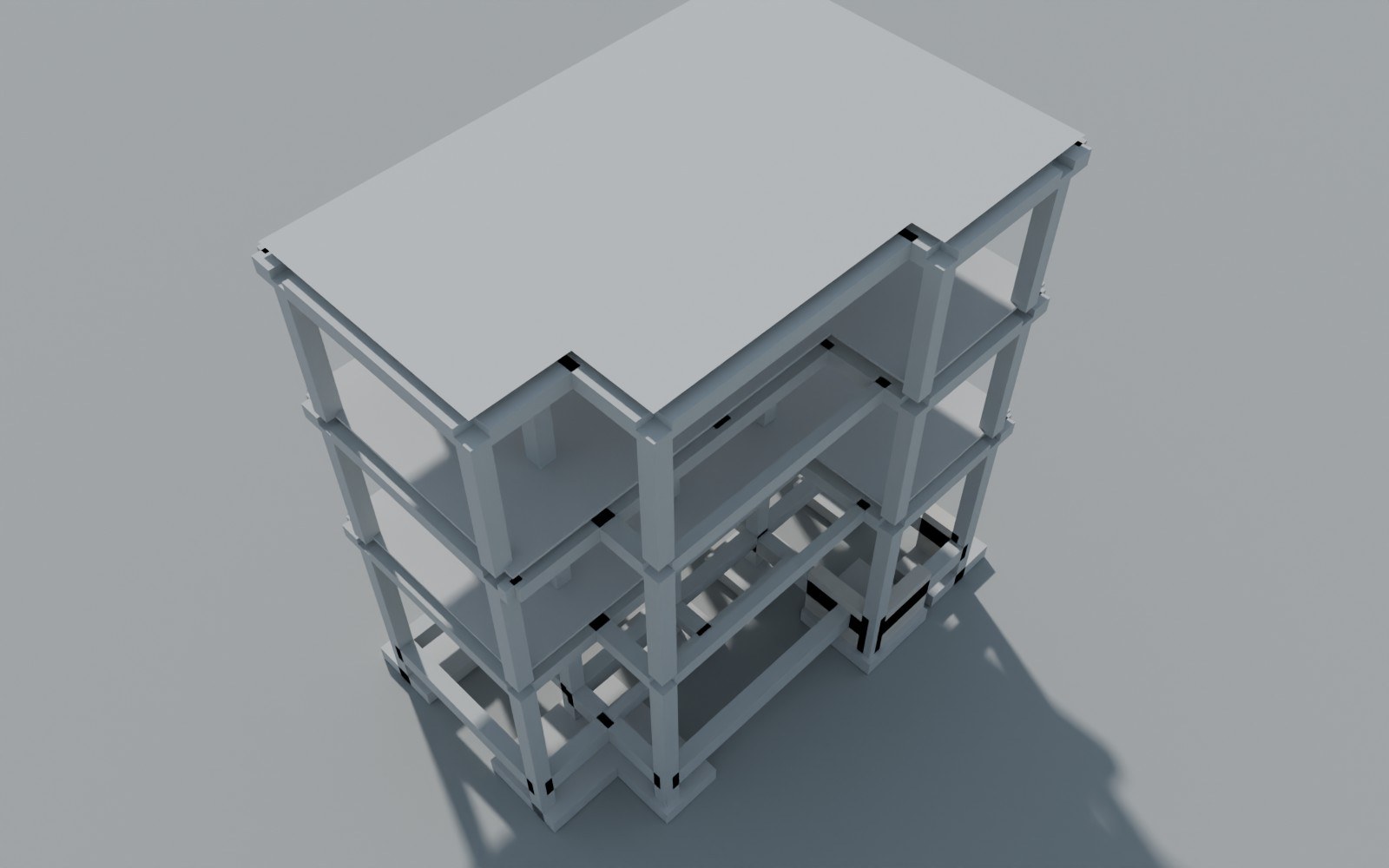

Render del modelo estructural 03 – Villa del Lago
Render del modelo estructural 03 – Villa del Lago

Análisis ETABS (6)

Modelo ETABS 01 – Villa del Lago
Modelo ETABS 01 – Villa del Lago

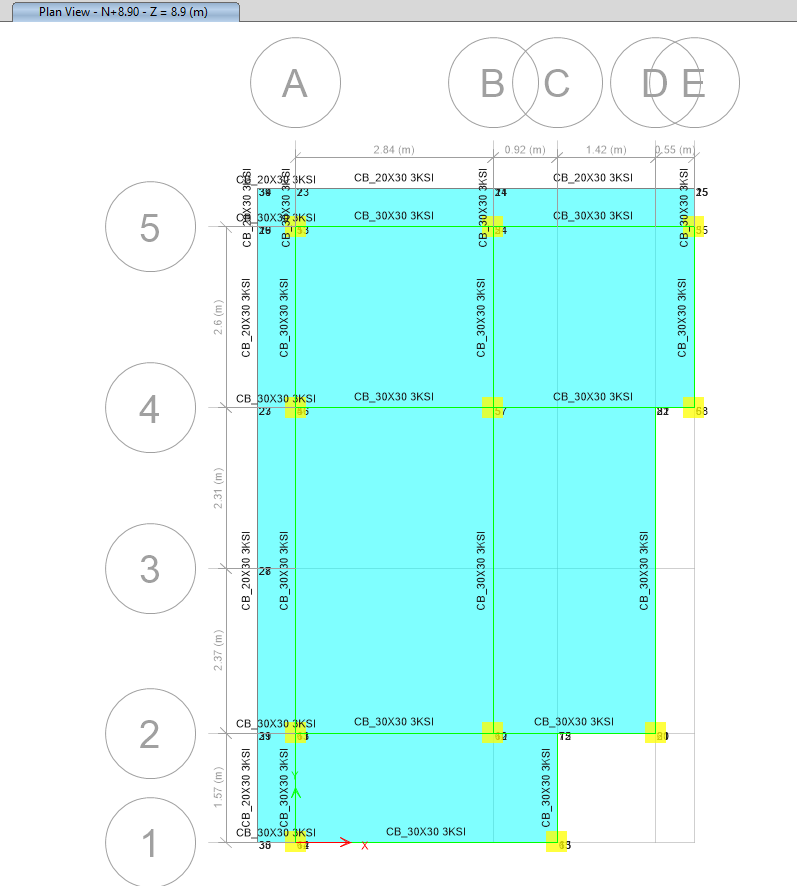

Modelo ETABS 02 – Villa del Lago
Modelo ETABS 02 – Villa del Lago

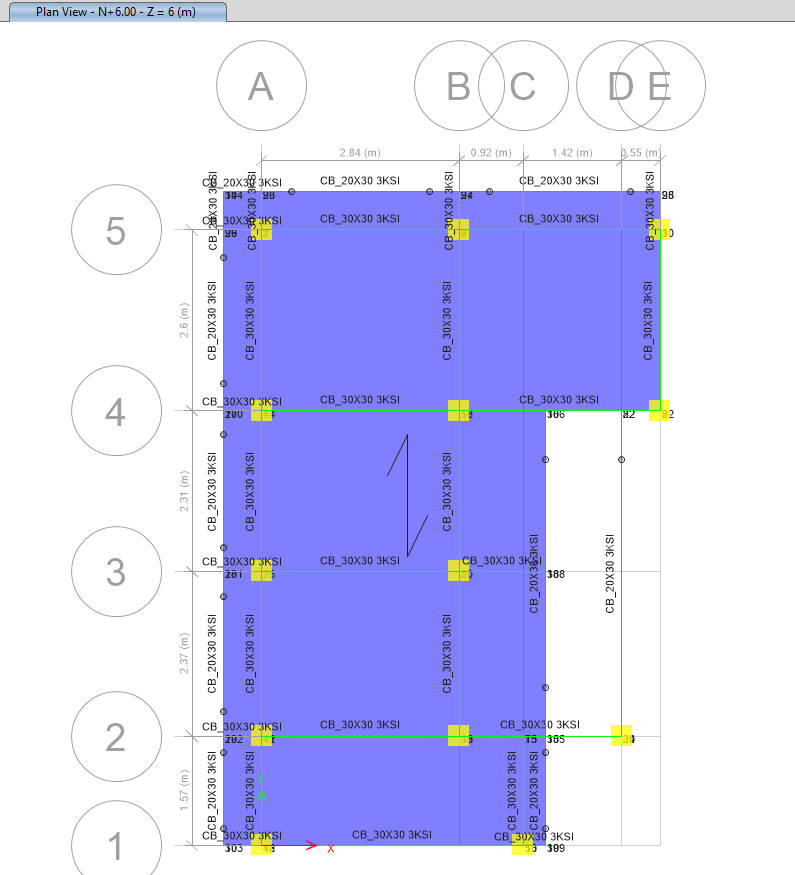

Modelo ETABS 03 – Villa del Lago
Modelo ETABS 03 – Villa del Lago

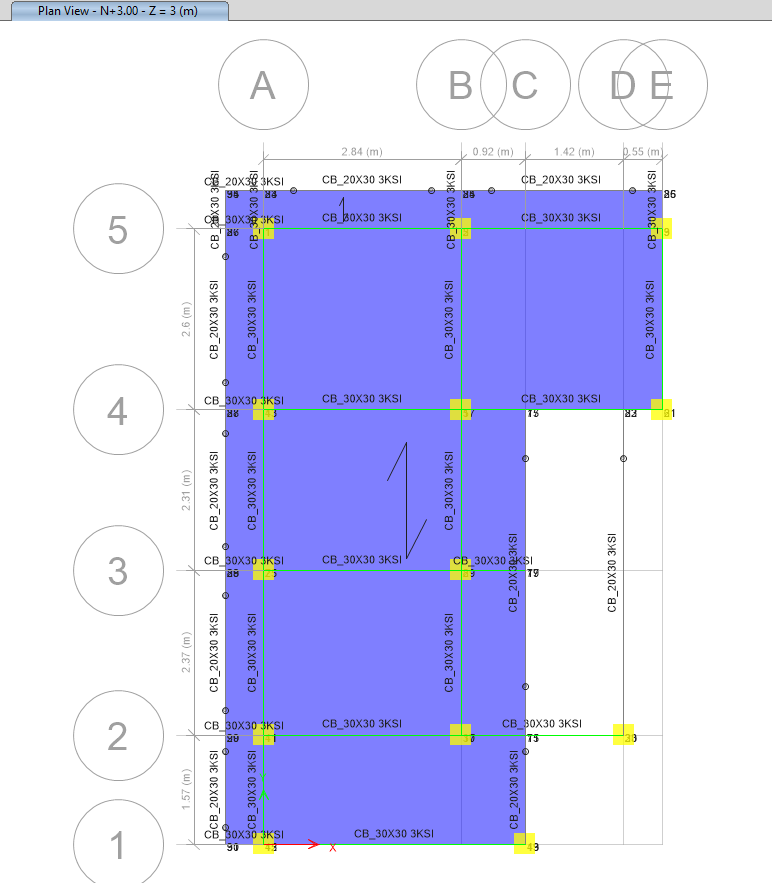

Modelo ETABS 04 – Villa del Lago
Modelo ETABS 04 – Villa del Lago

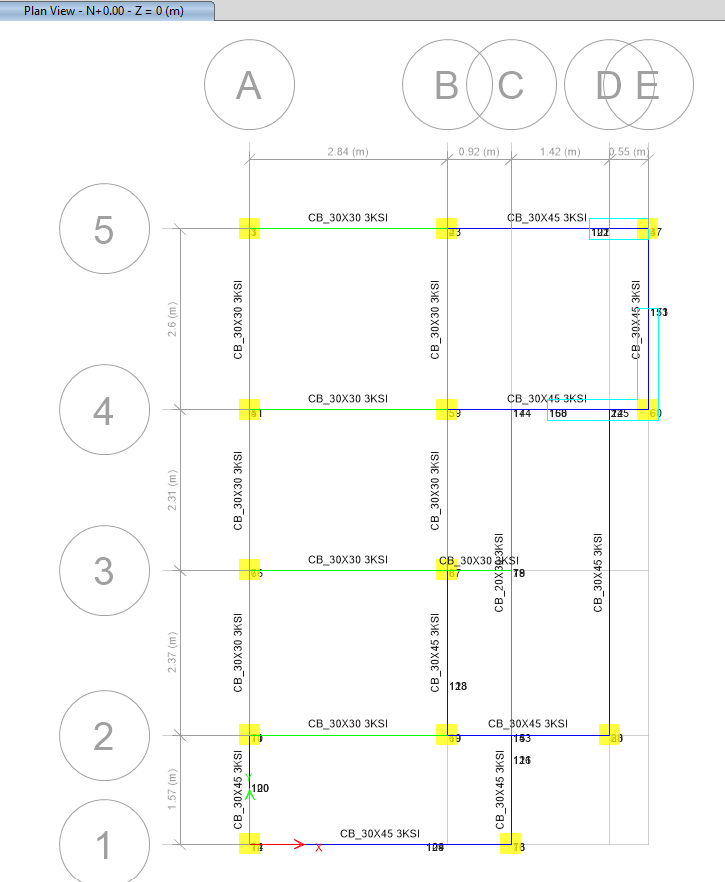

Modelo ETABS 05 – Villa del Lago
Modelo ETABS 05 – Villa del Lago

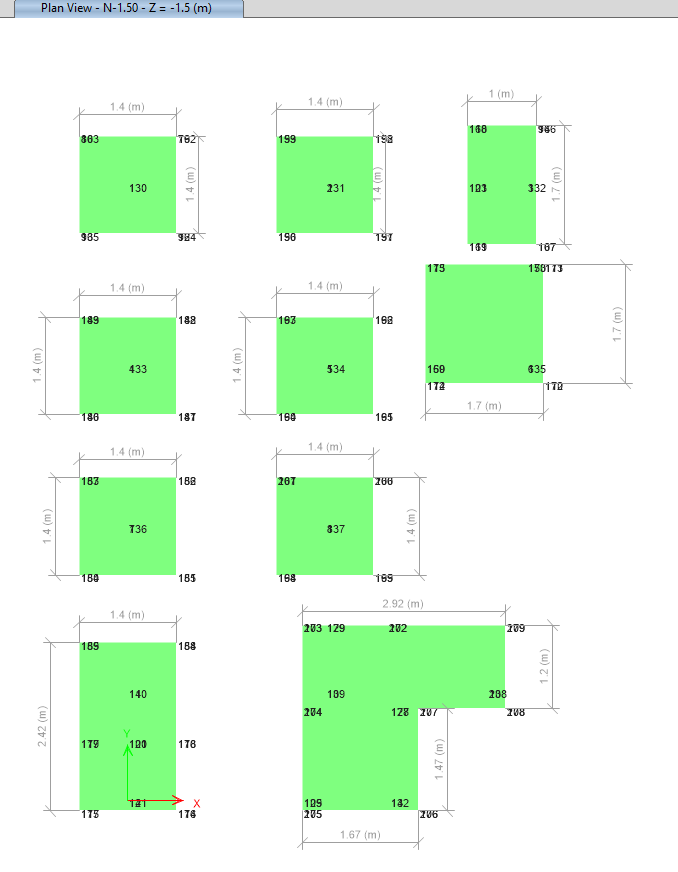

Modelo ETABS 06 – Villa del Lago
Modelo ETABS 06 – Villa del Lago
