Reforzamiento Estructural Residencial Reforzamiento — Barrio Sucre, Cali, Valle del Cauca

Vivienda Barrio Sucre

Reconocimiento y reforzamiento de vivienda en la zona 4A de la microzonificación de Cali

Reforzamiento Estructural Reconocimiento Microzonificación Sísmica Columna Fuerte – Viga Débil ETABS NSR-10

Puntos Clave

  • Microzonificación sísmica de Cali, zona 4A (período del suelo entre 0.75 y 1.25 s)
  • Verificación de resonancia: período de la estructura de 0.24 s (rango de 0.14 a 0.34 s), sin coincidencia con el del suelo
  • Deriva máxima de 0.57 % (Y) y 0.32 % (X)
  • Verificación columna fuerte – viga débil (6/5)
  • Diseño de zapatas y escaleras

Especificaciones Técnicas

Niveles
2
Altura
6.18 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10, Microzonificación Sísmica de Cali
Software
ETABS, Excel
Cimentación
Zapatas aisladas de 1.2 × 1.2 y 1.2 × 1.8 m

Contexto

Vivienda unifamiliar de dos pisos en el barrio Sucre de Cali, para trámite de reconocimiento con reforzamiento y modificación. Se ubica en la zona 4A de la microzonificación sísmica de Cali (suelo tipo D), lo que exige verificar resonancia además de los requisitos generales de la NSR-10.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS de estructura, cimentación y zapatas
  • Espectro de diseño según la microzonificación de Cali
  • Verificación de resonancia comparando el período de la estructura (±10 %) con el rango de períodos del suelo
  • Diseño de columnas, nudos y vigas, con verificación columna fuerte – viga débil
  • Diseño de zapatas, losa, escaleras y muros divisorios

Resultados

  • La estructura no entra en condición de resonancia con el suelo
  • Derivas de 0.32 % y 0.57 %
  • Memoria de cálculo de 70 páginas

Lecciones

Trabajar en Cali obliga a pensar en el suelo como parte del sistema dinámico: un edificio rígido y bajo sobre un depósito aluvial profundo difícilmente entra en resonancia, pero hay que demostrarlo con los períodos de la microzonificación.

Modelo 3D / Renders (3)

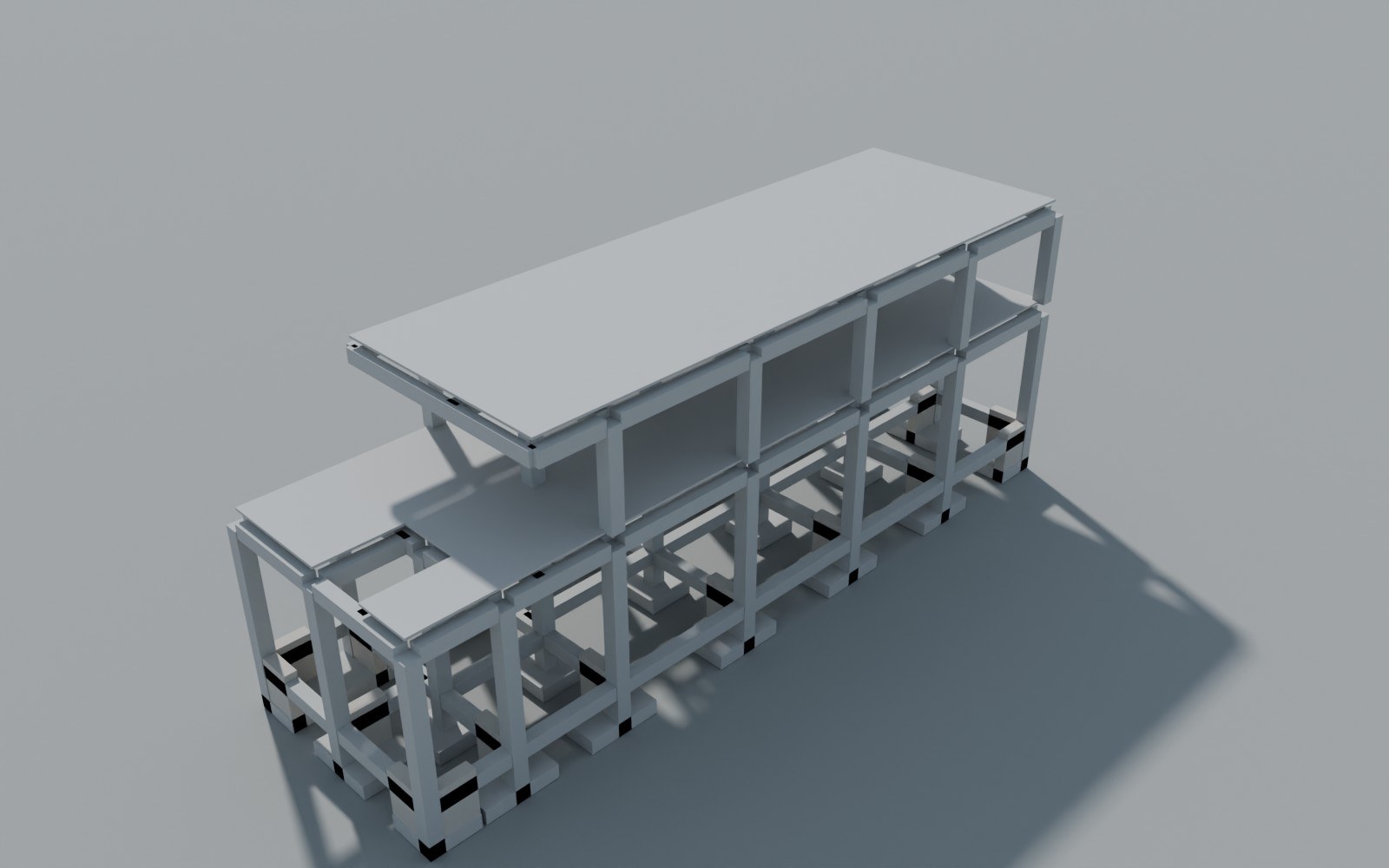

Render del modelo estructural 01 – Vivienda Barrio Sucre
Render del modelo estructural 01 – Vivienda Barrio Sucre

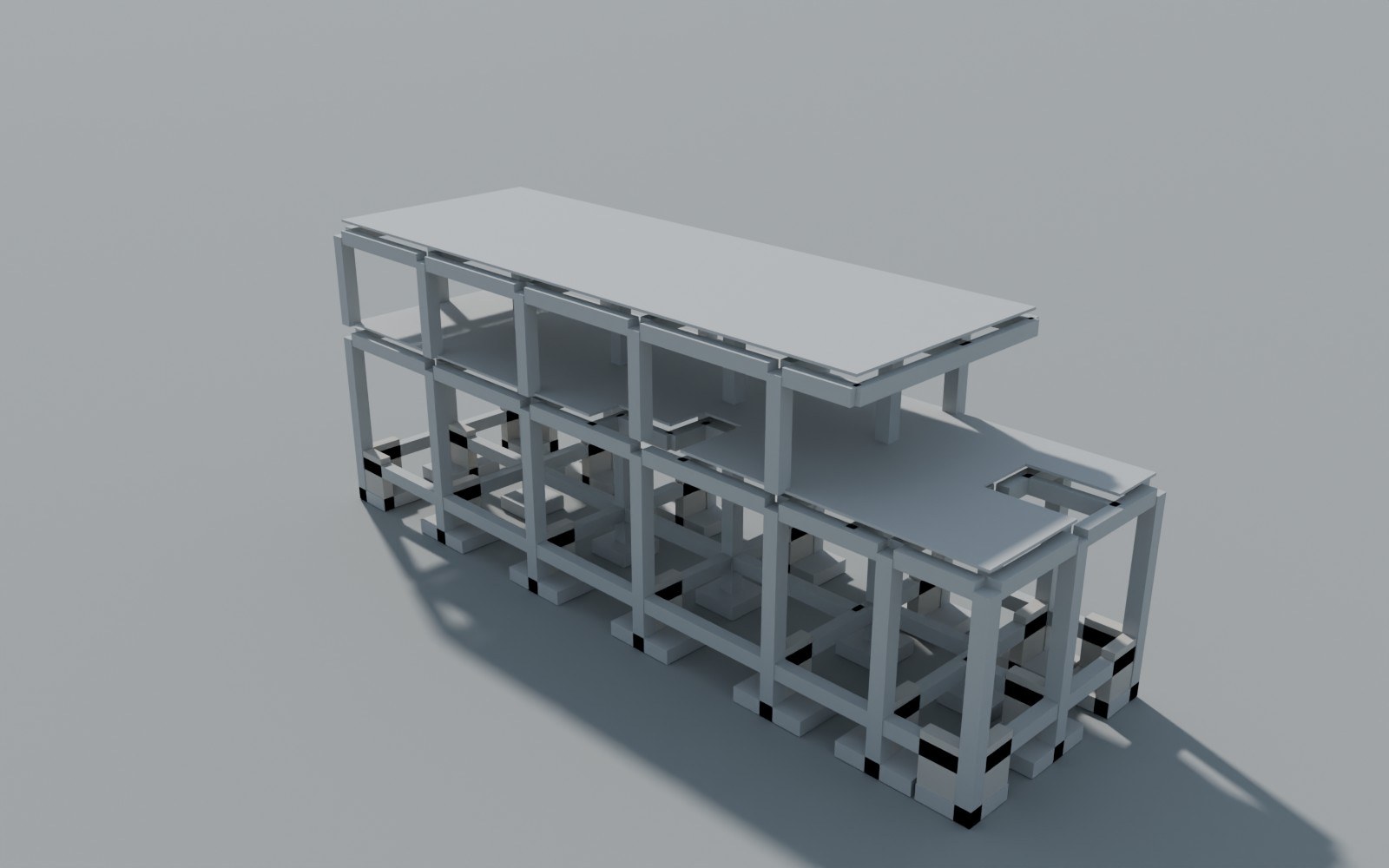

Render del modelo estructural 02 – Vivienda Barrio Sucre
Render del modelo estructural 02 – Vivienda Barrio Sucre

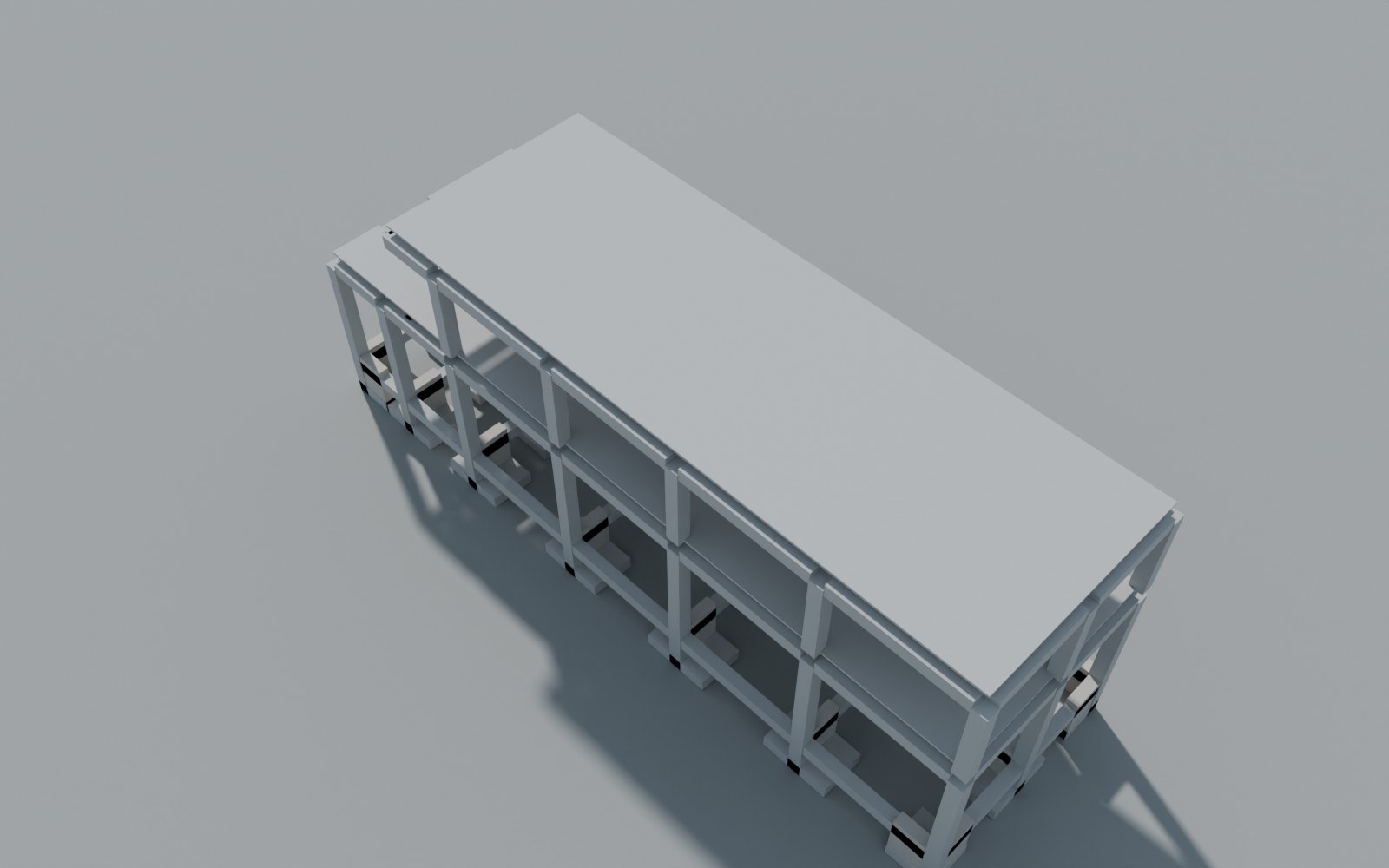

Render del modelo estructural 03 – Vivienda Barrio Sucre
Render del modelo estructural 03 – Vivienda Barrio Sucre

Análisis ETABS (5)

Modelo ETABS 01 – Vivienda Barrio Sucre
Modelo ETABS 01 – Vivienda Barrio Sucre

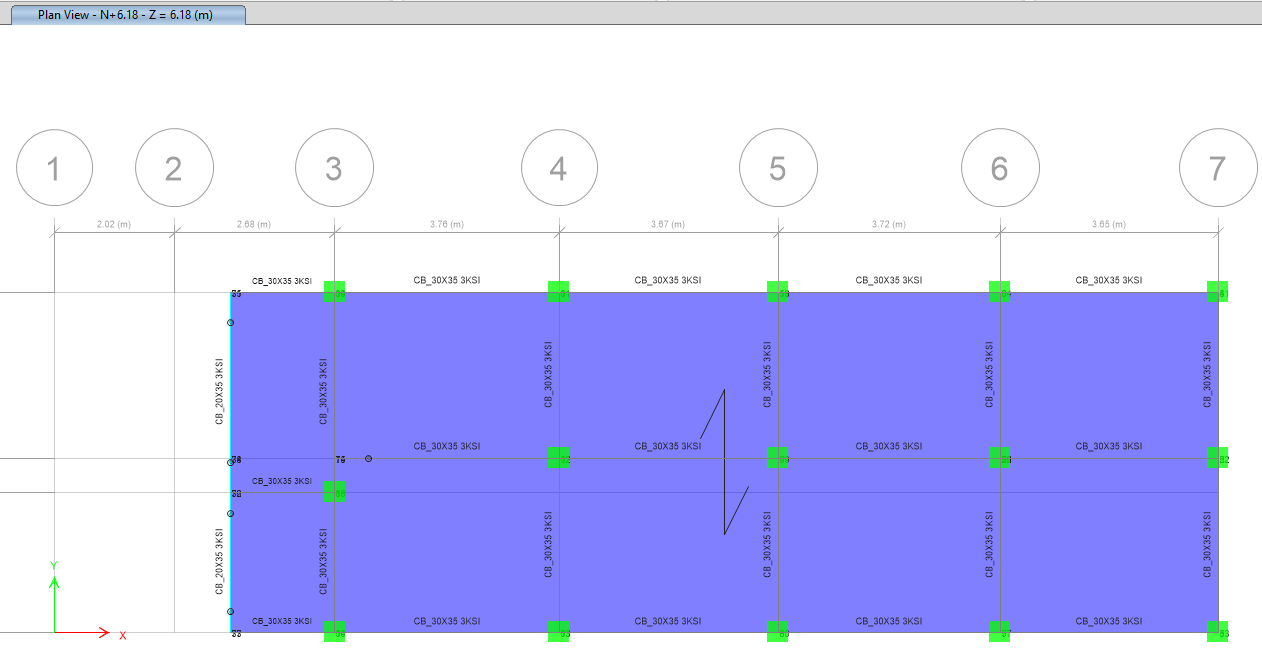

Modelo ETABS 02 – Vivienda Barrio Sucre
Modelo ETABS 02 – Vivienda Barrio Sucre

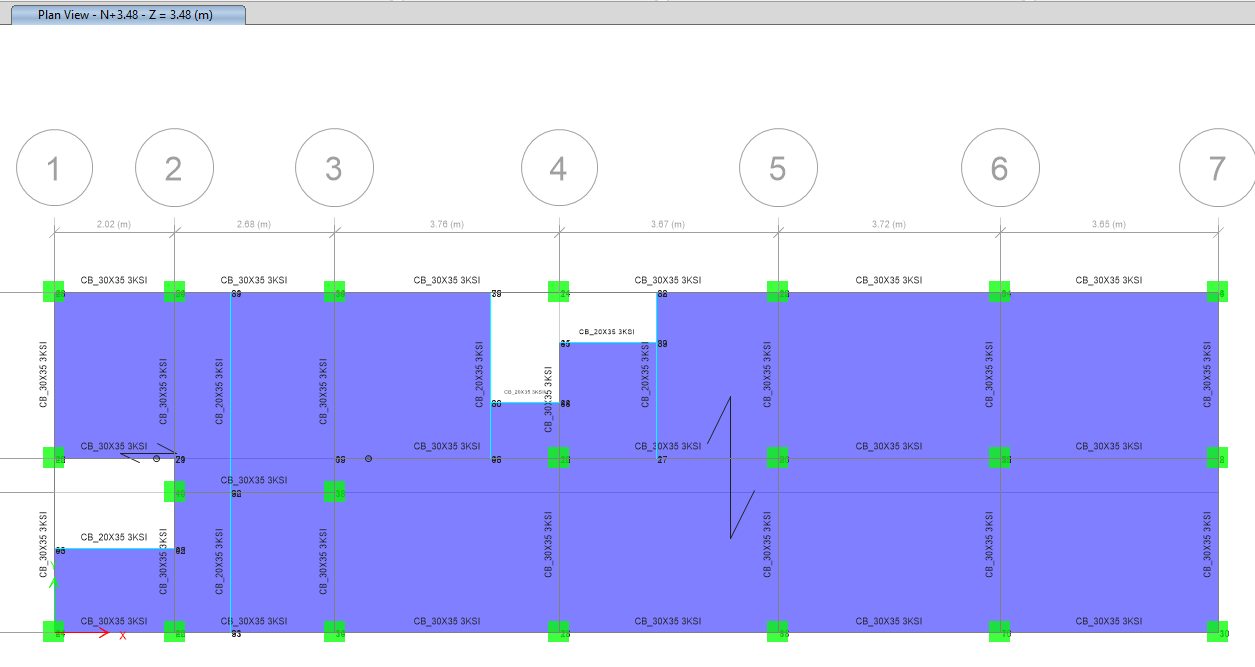

Modelo ETABS 03 – Vivienda Barrio Sucre
Modelo ETABS 03 – Vivienda Barrio Sucre

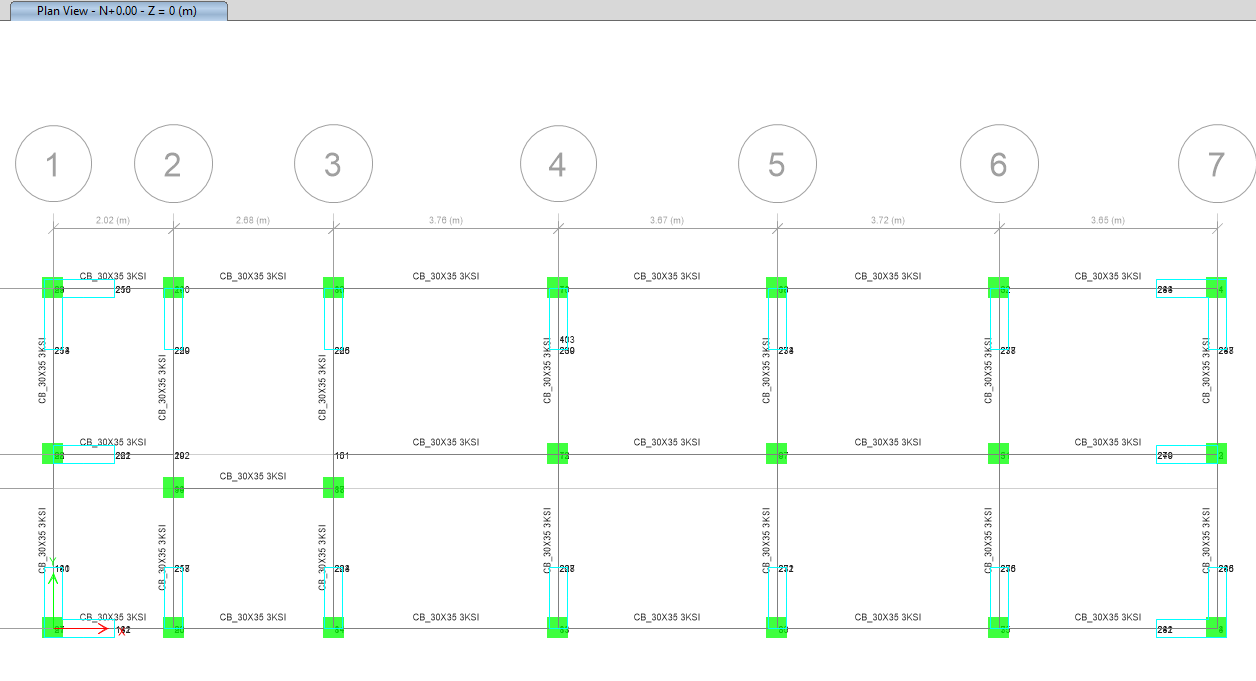

Modelo ETABS 04 – Vivienda Barrio Sucre
Modelo ETABS 04 – Vivienda Barrio Sucre
Modelo ETABS 05 – Vivienda Barrio Sucre
Modelo ETABS 05 – Vivienda Barrio Sucre
