Volver a Proyectos Vivienda Bifamiliar Miranda
Reforzamiento Estructural Residencial Reforzamiento — Miranda, Cauca

Vivienda Bifamiliar Miranda

Reconocimiento, reforzamiento y ampliación de vivienda bifamiliar

Reforzamiento Estructural Reconocimiento Análisis Sísmico Diseño de Cimentación ETABS NSR-10

Puntos Clave

  • Trámite combinado de reconocimiento, reforzamiento y ampliación
  • Pórticos resistentes a momento en concreto (DES) con R = 4.73 (R₀ = 7, φp = 0.9, redundancia 0.75)
  • Deriva máxima de 0.26 % (X) y 0.20 % (Y), frente al límite de 1.0 %
  • Verificación de nudos, vigas, columnas, correas, escaleras y muros divisorios
  • Juego de 4 planos estructurales

Especificaciones Técnicas

Niveles
2
Altura
6.53 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10
Software
ETABS, AutoCAD
Cimentación
Zapatas aisladas de 1.2 × 1.2 y 1.5 × 0.8 m (f'c 21 MPa)

Contexto

Vivienda bifamiliar existente en Miranda, Cauca, que requería legalización (reconocimiento), reforzamiento de la estructura original y una ampliación. Se ubica en suelo tipo D con Aa = 0.25 y Av = 0.20.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Modelación en ETABS de la estructura existente más la ampliación, con modelos separados de estructura y cimentación
  • Análisis de irregularidades (φp = 0.9) y ajuste del cortante basal por FHE
  • Verificación de derivas y diseño de columnas, nudos y vigas de concreto
  • Diseño de correas de cubierta metálica, losa, escaleras y muros divisorios
  • Diseño de zapatas aisladas verificando esfuerzos en el suelo a −1.5 m

Resultados

  • Derivas de 0.26 % y 0.20 %, muy por debajo del límite de 1.0 % de la NSR-10
  • Memoria de cálculo de 73 páginas y 4 planos estructurales para licencia

Lecciones

En los reconocimientos, el trabajo más delicado es representar fielmente lo que ya está construido antes de proponer refuerzos. Un modelo que no refleja la obra real lleva a reforzar donde no hace falta y a dejar sin atención lo que sí lo necesita.

Modelo 3D / Renders (3)

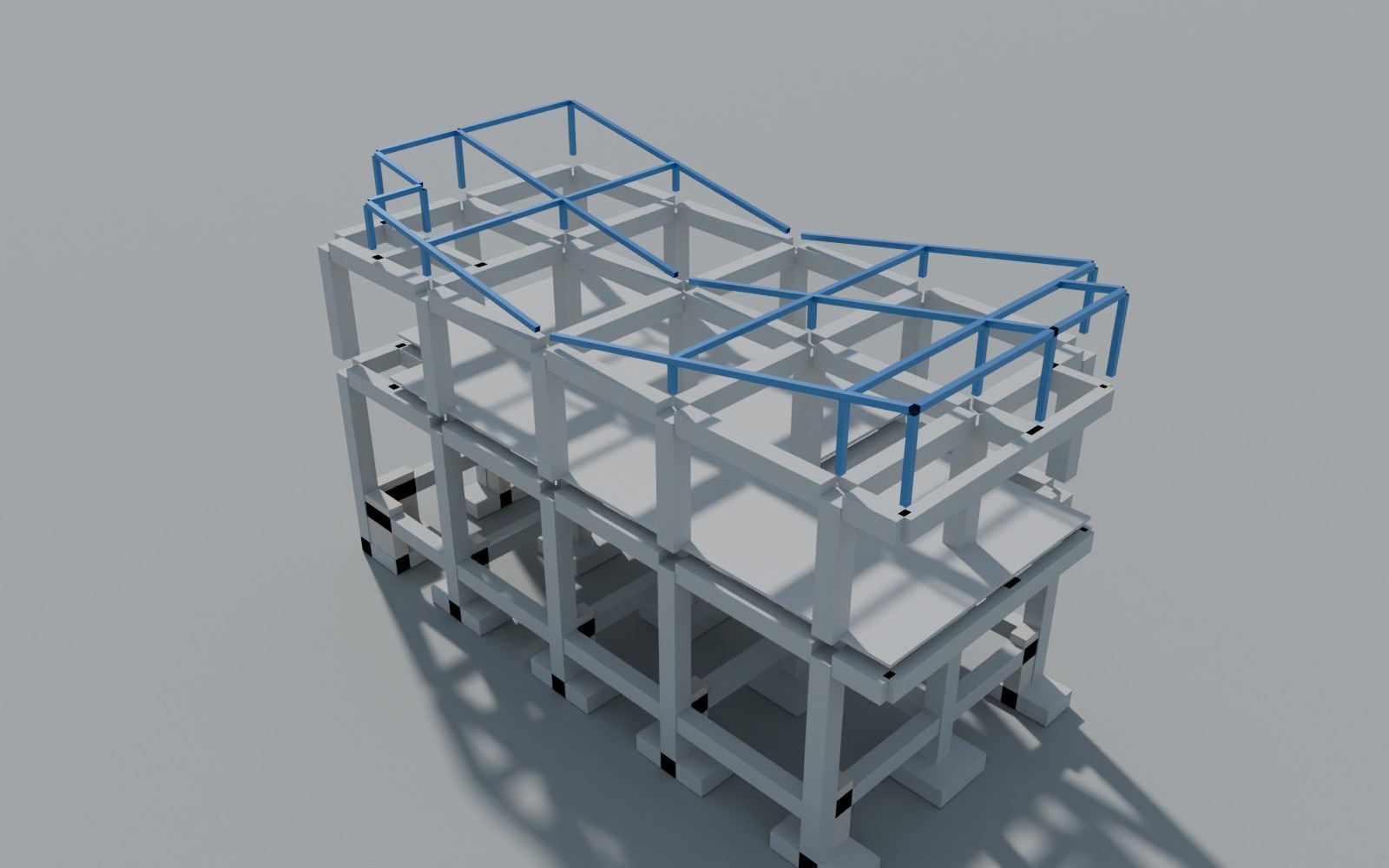

Render del modelo estructural 01 – Vivienda Bifamiliar Miranda
Render del modelo estructural 01 – Vivienda Bifamiliar Miranda

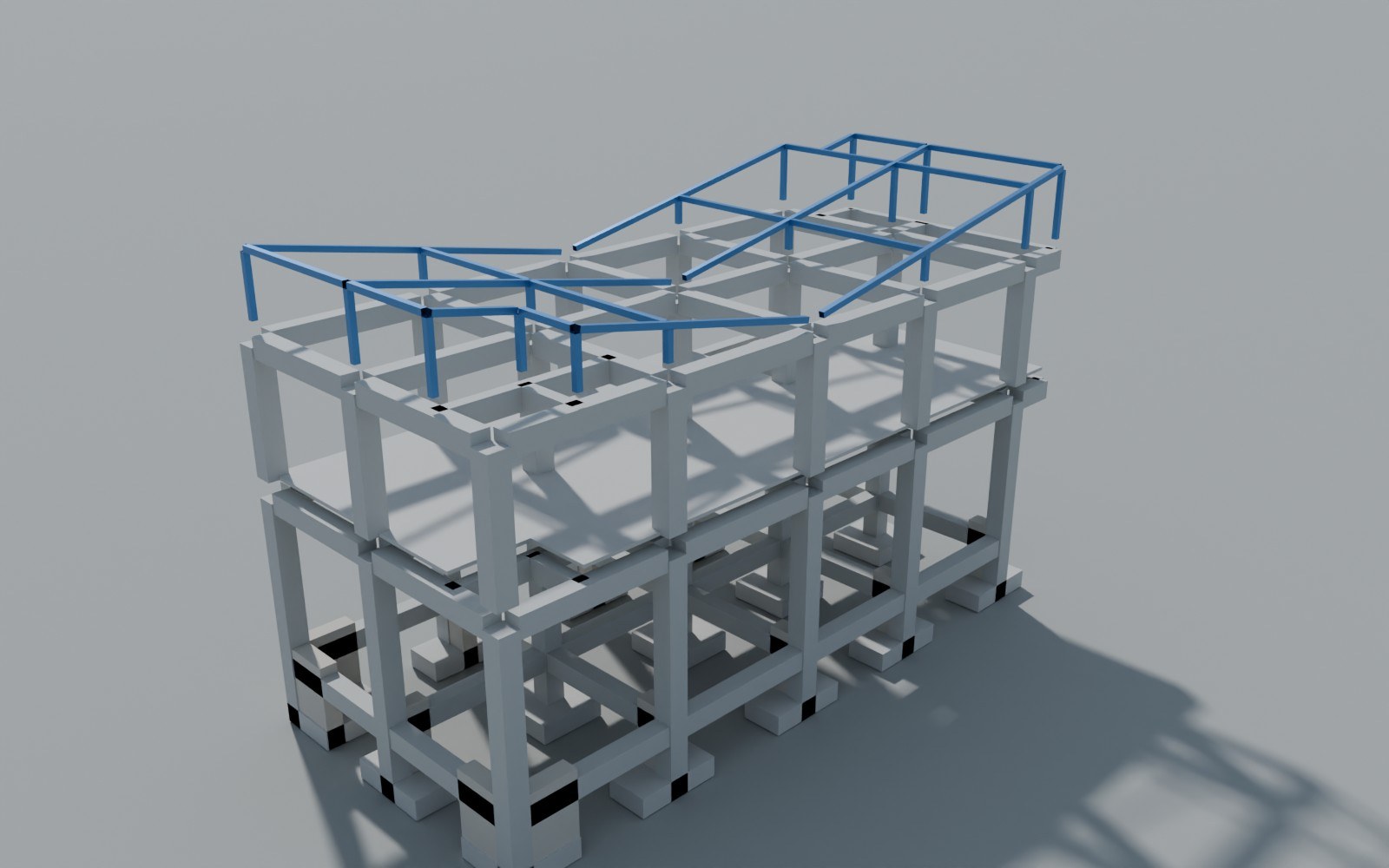

Render del modelo estructural 02 – Vivienda Bifamiliar Miranda
Render del modelo estructural 02 – Vivienda Bifamiliar Miranda

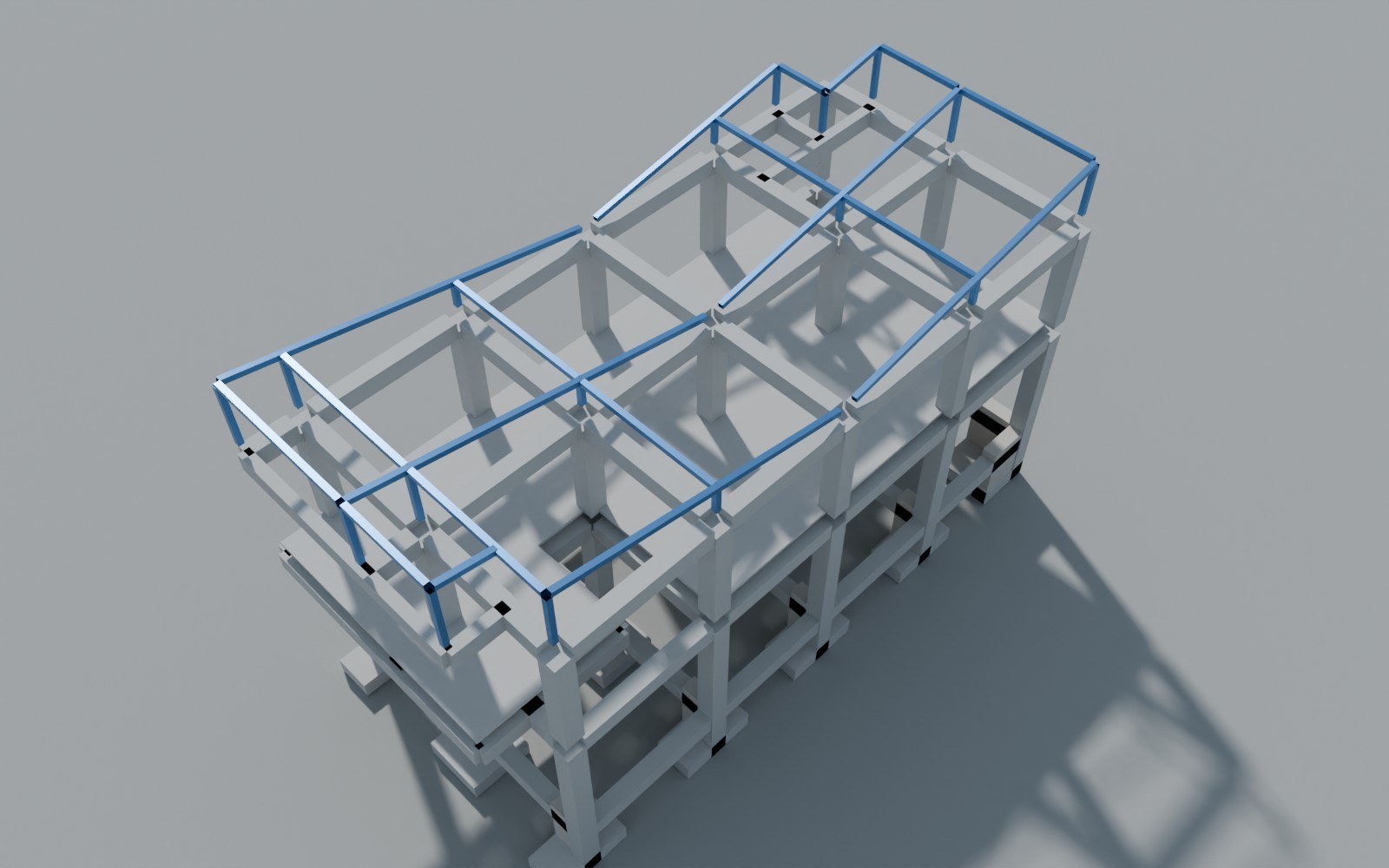

Render del modelo estructural 03 – Vivienda Bifamiliar Miranda
Render del modelo estructural 03 – Vivienda Bifamiliar Miranda

Análisis ETABS (6)

Modelo ETABS 01 – Vivienda Bifamiliar Miranda
Modelo ETABS 01 – Vivienda Bifamiliar Miranda

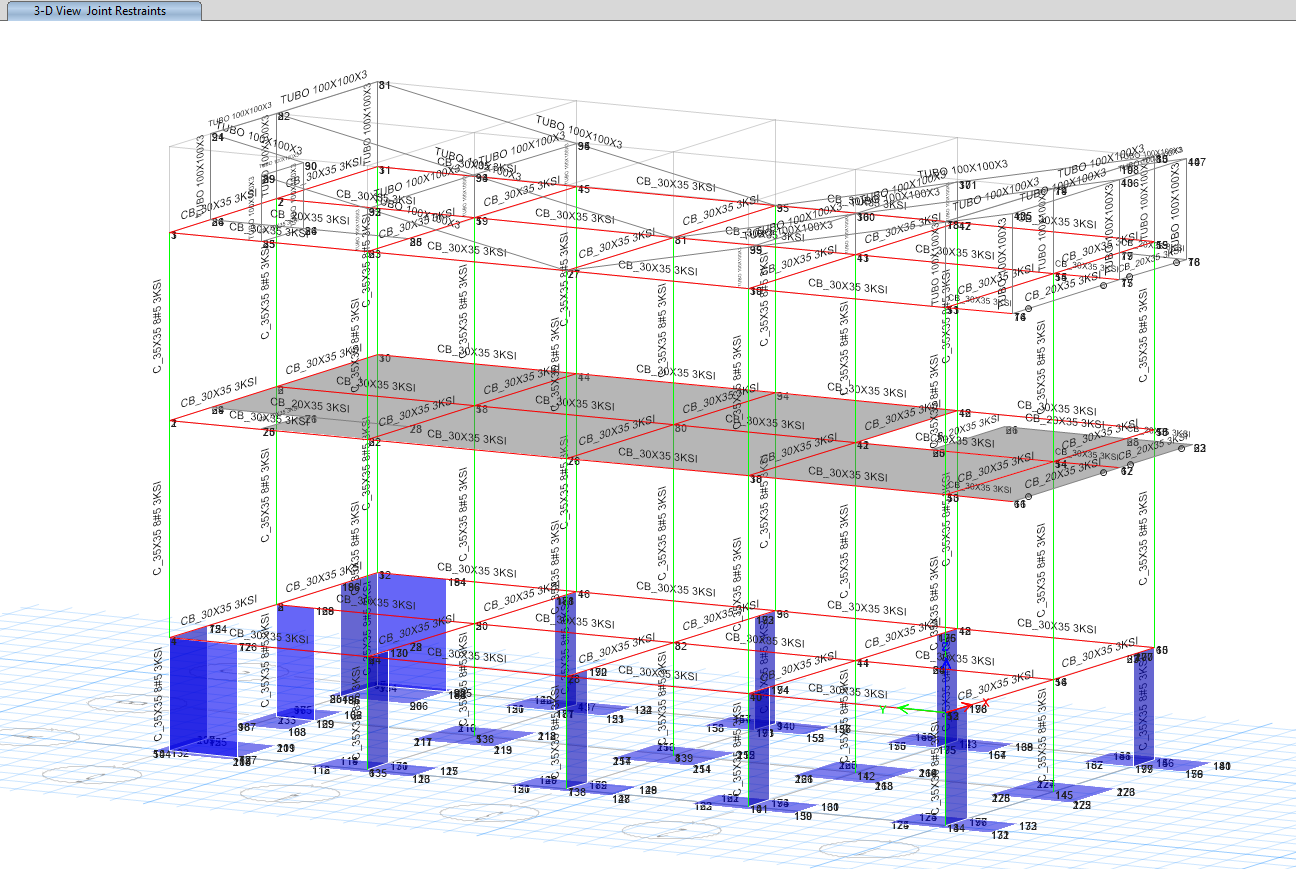

Modelo ETABS 02 – Vivienda Bifamiliar Miranda
Modelo ETABS 02 – Vivienda Bifamiliar Miranda

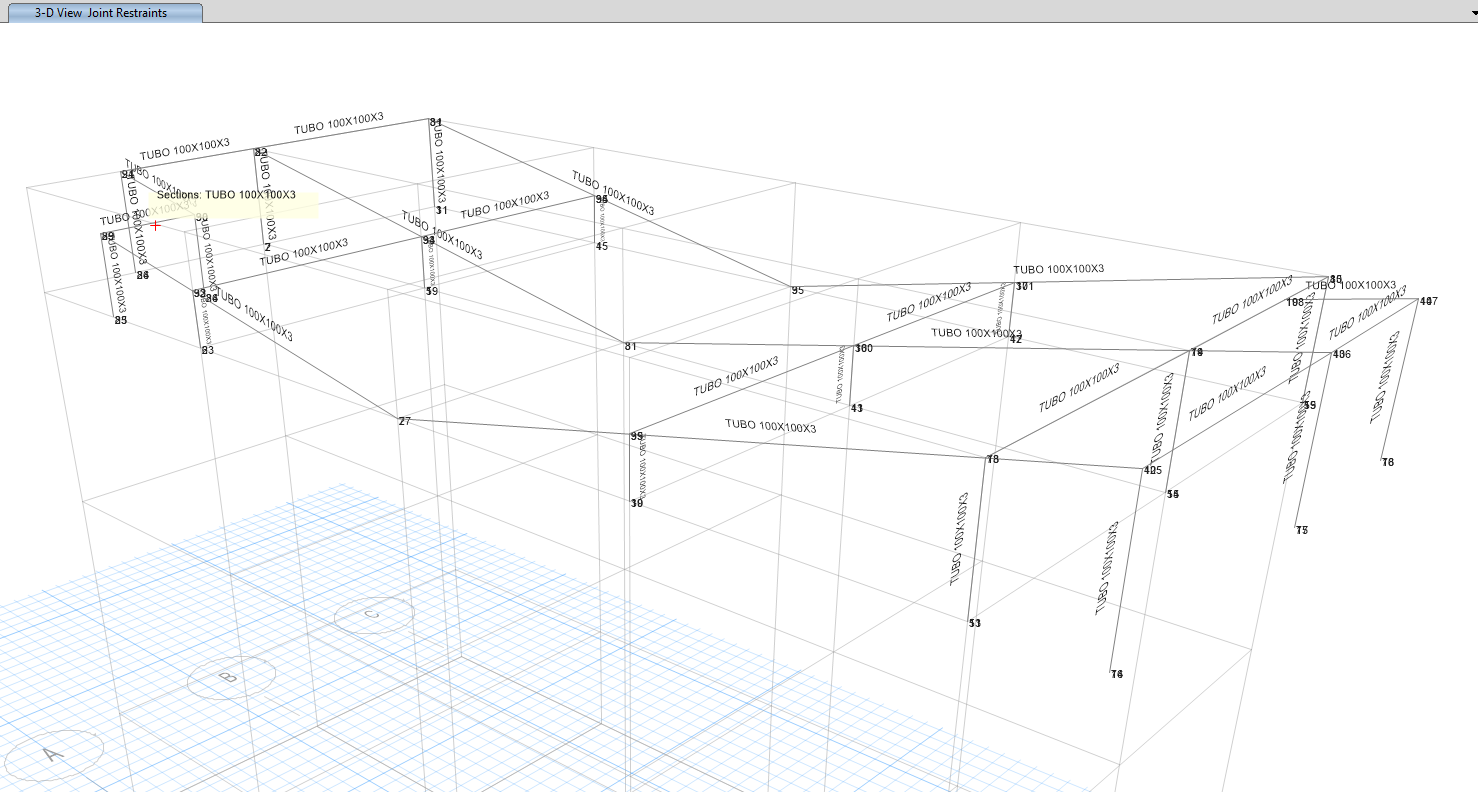

Modelo ETABS 03 – Vivienda Bifamiliar Miranda
Modelo ETABS 03 – Vivienda Bifamiliar Miranda

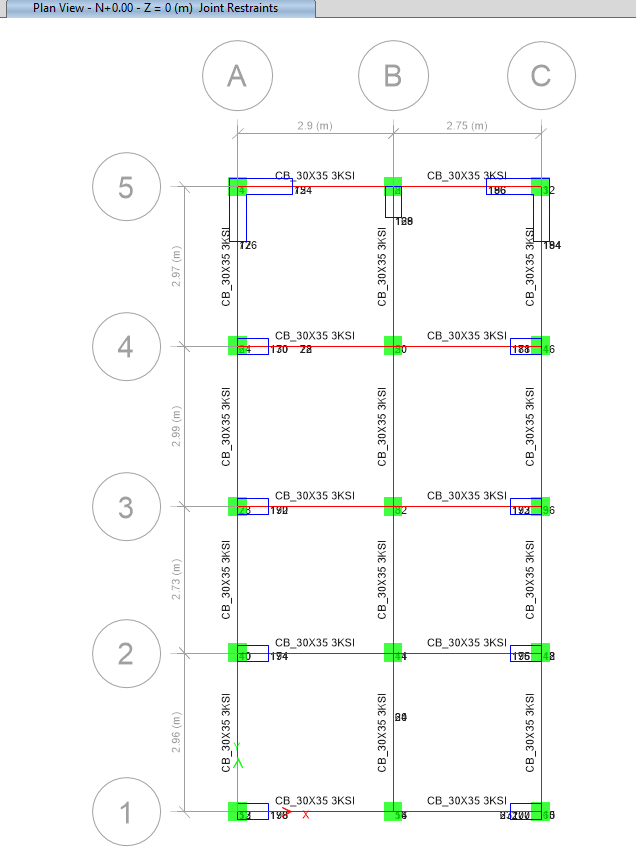

Modelo ETABS 04 – Vivienda Bifamiliar Miranda
Modelo ETABS 04 – Vivienda Bifamiliar Miranda

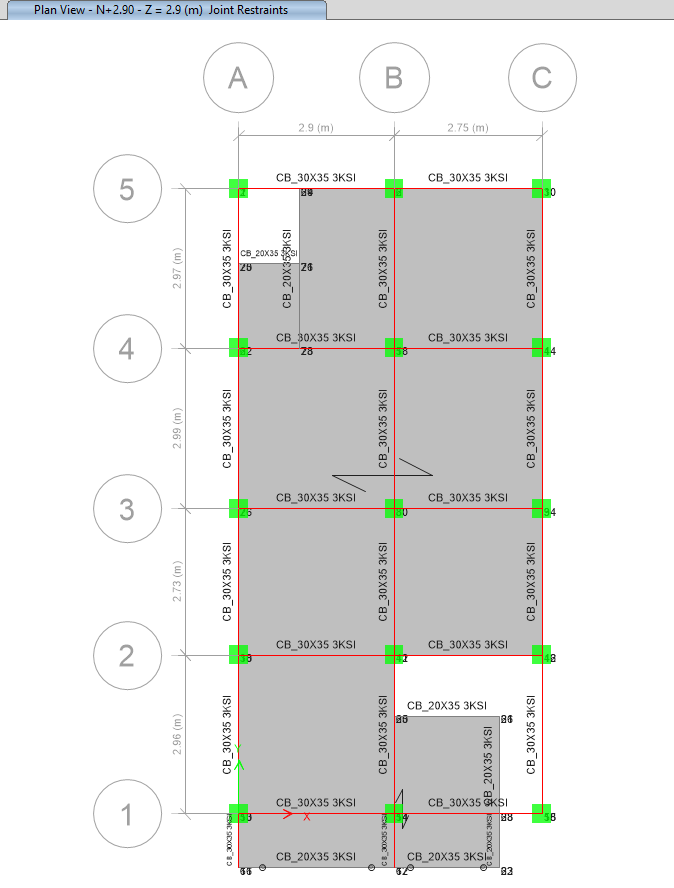

Modelo ETABS 05 – Vivienda Bifamiliar Miranda
Modelo ETABS 05 – Vivienda Bifamiliar Miranda

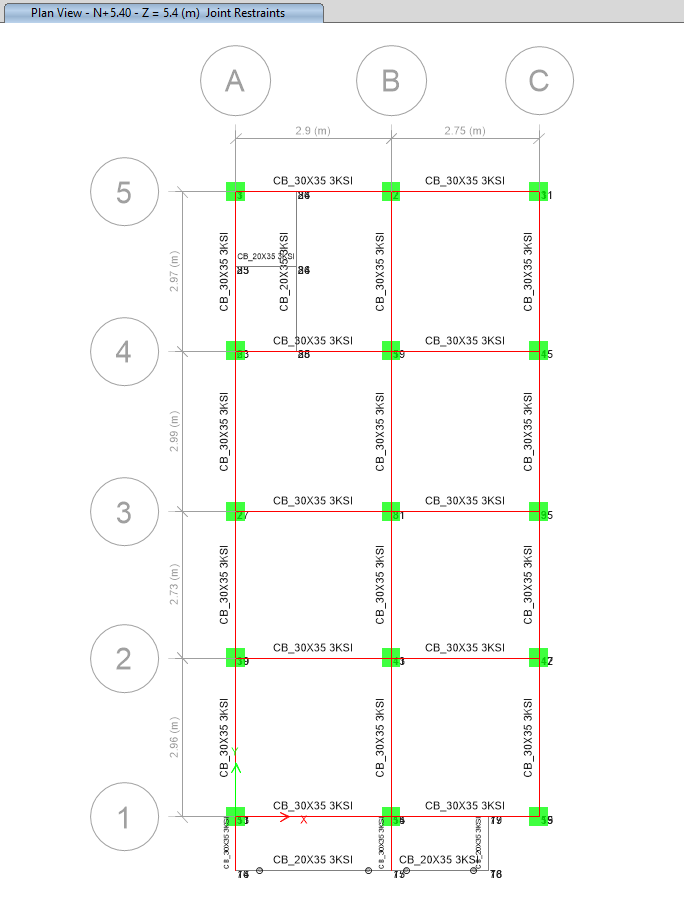

Modelo ETABS 06 – Vivienda Bifamiliar Miranda
Modelo ETABS 06 – Vivienda Bifamiliar Miranda

Planos Estructurales (4)

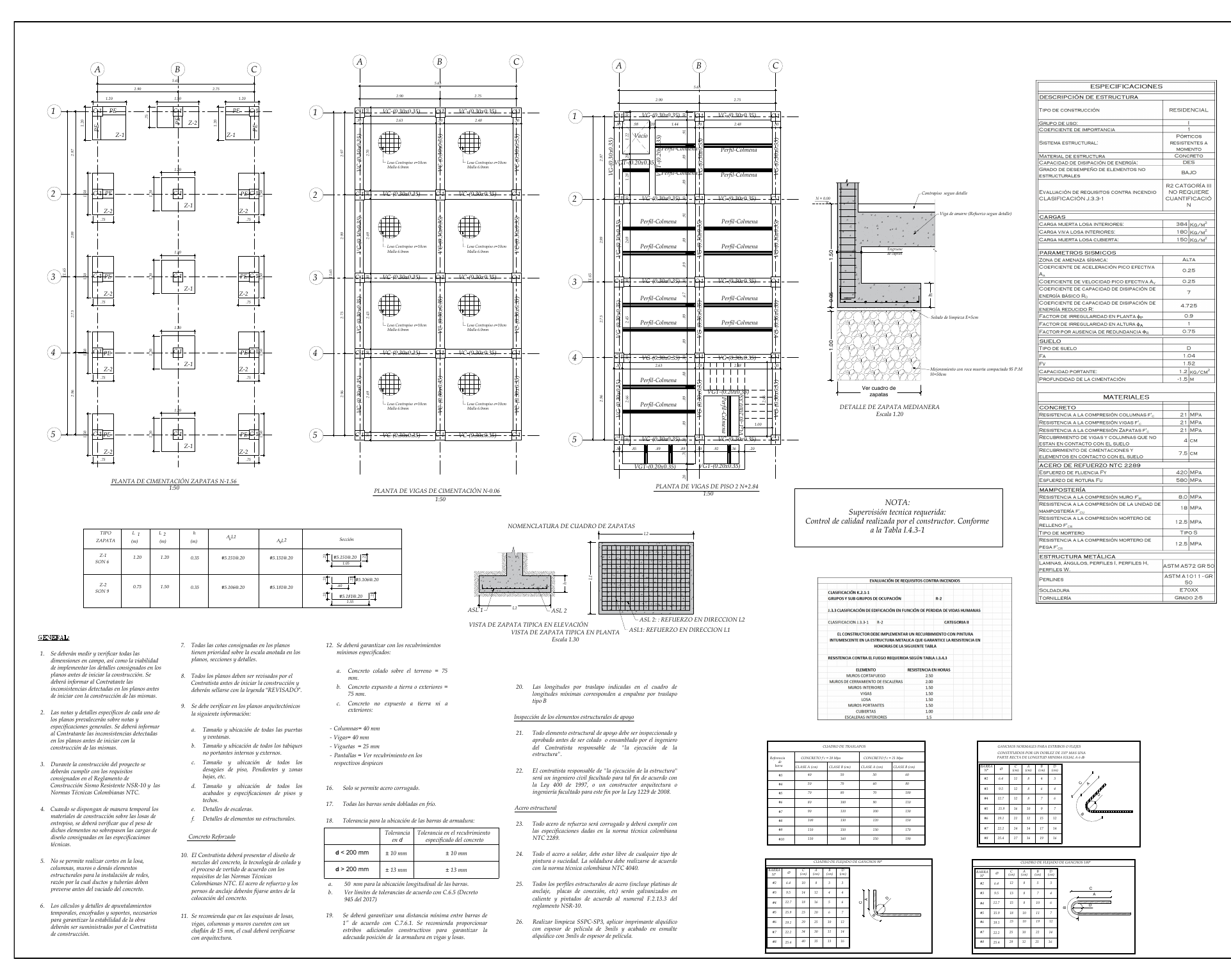

Plano estructural 01 – Vivienda Bifamiliar Miranda
Plano estructural 01 – Vivienda Bifamiliar Miranda

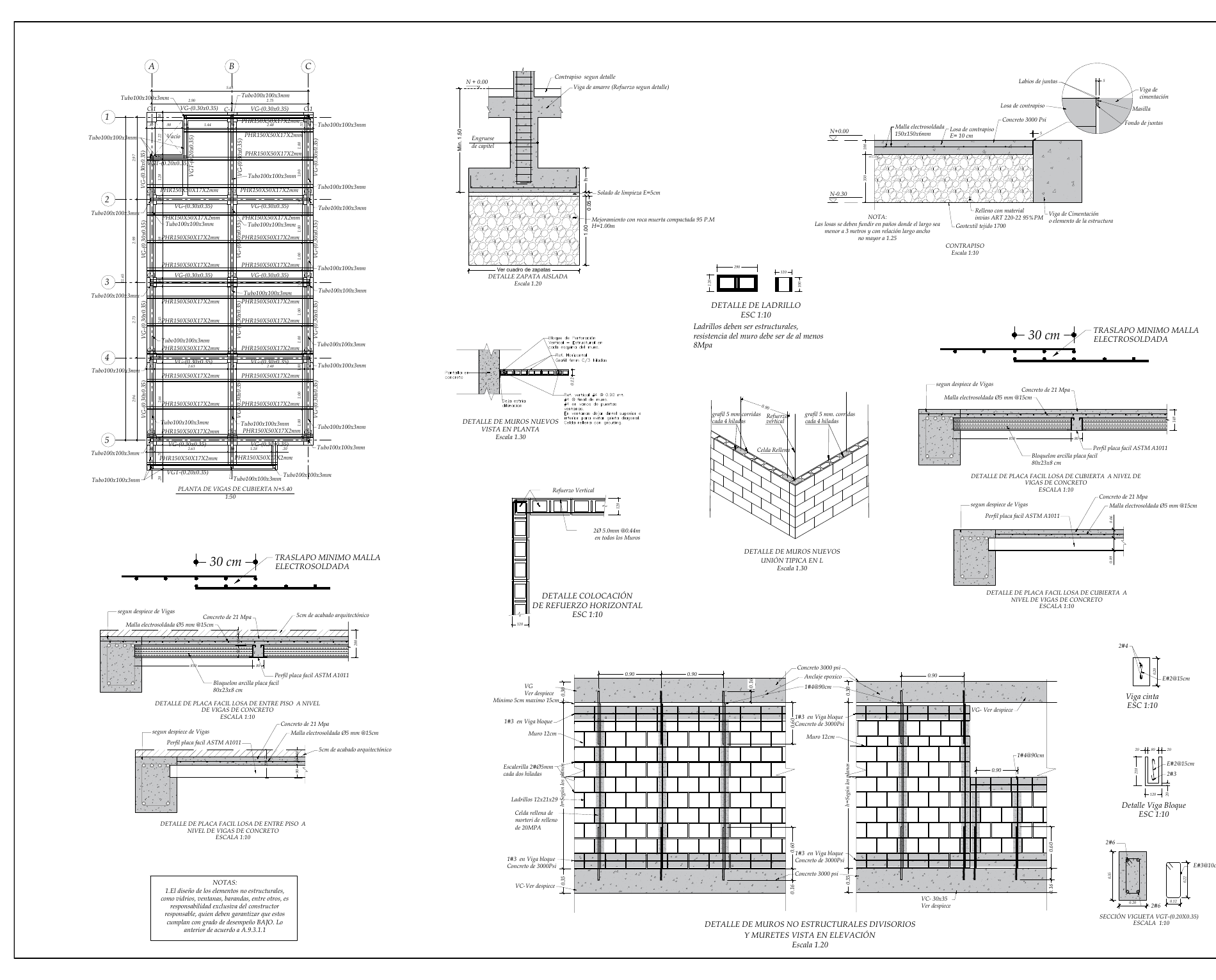

Plano estructural 02 – Vivienda Bifamiliar Miranda
Plano estructural 02 – Vivienda Bifamiliar Miranda

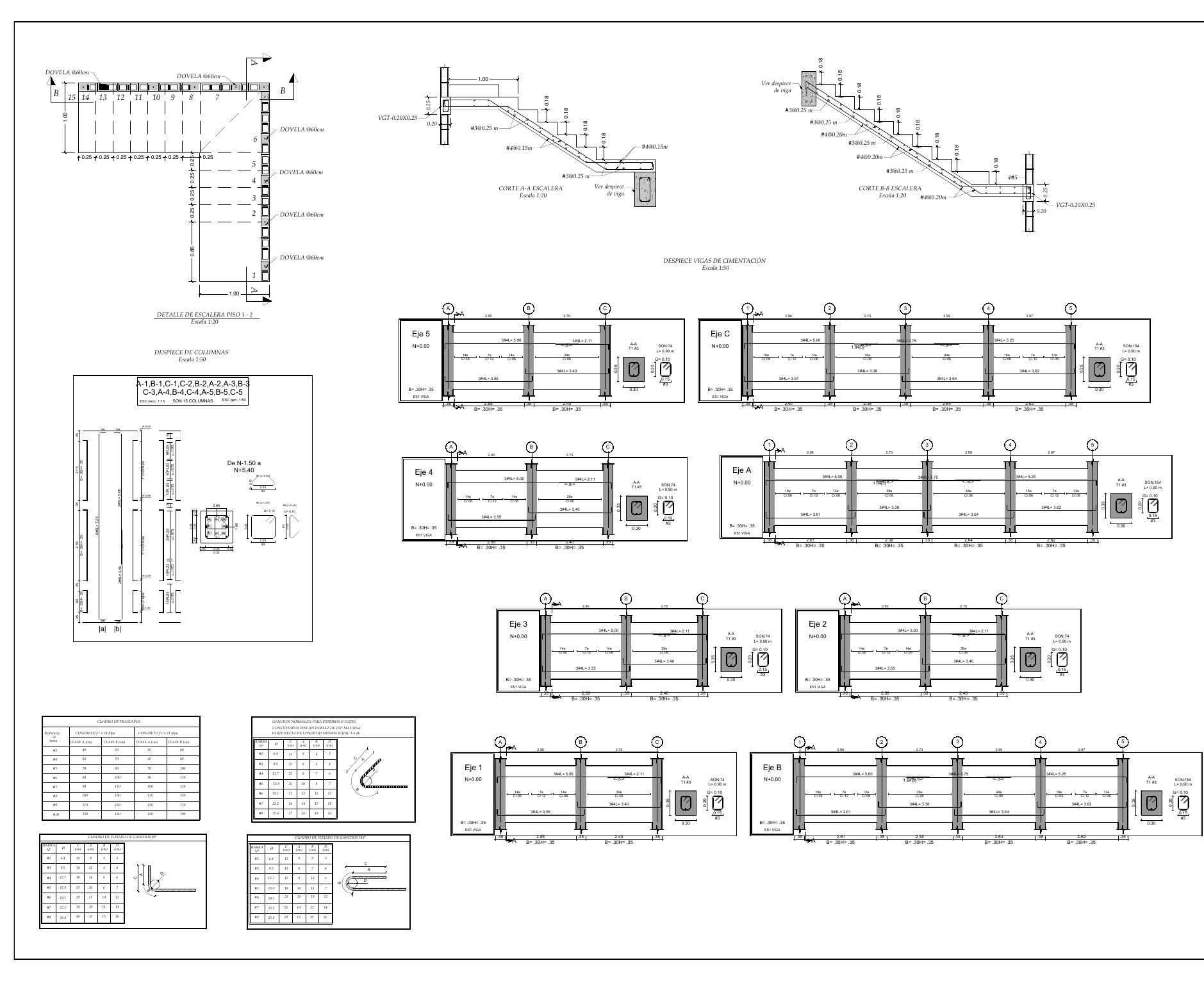

Plano estructural 03 – Vivienda Bifamiliar Miranda
Plano estructural 03 – Vivienda Bifamiliar Miranda

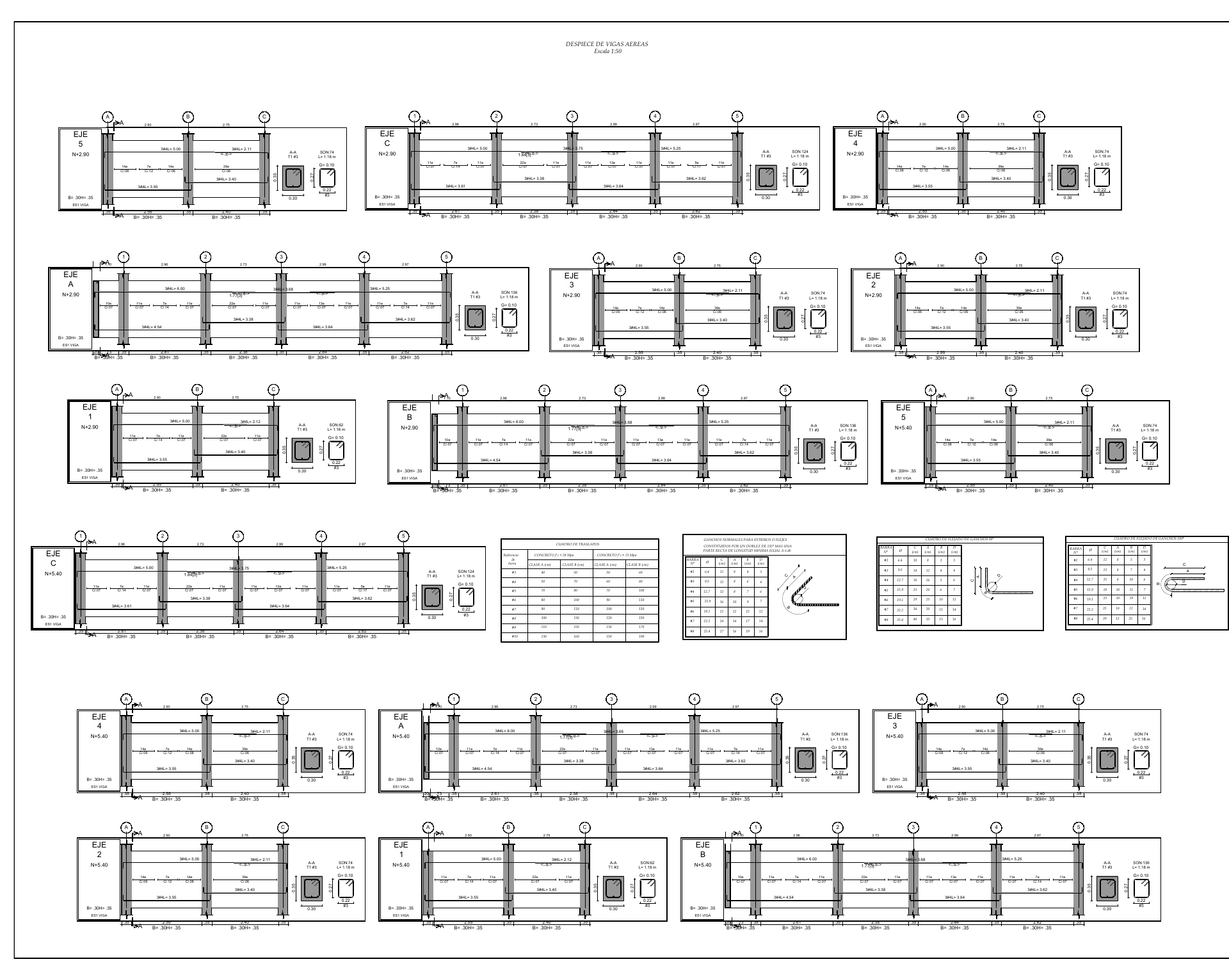

Plano estructural 04 – Vivienda Bifamiliar Miranda
Plano estructural 04 – Vivienda Bifamiliar Miranda
