Reconocimiento y Ampliación Residencial — Candelaria, Valle del Cauca

Reconocimiento de Viviendas – Candelaria

Reconocimiento de dos edificaciones existentes en un mismo predio

Reconocimiento Análisis Sísmico Diseño en Acero Diseño de Cimentación ETABS NSR-10

Puntos Clave

  • Dos edificaciones con análisis, modelos y memorias independientes
  • Módulo 1: 1 nivel con cubierta metálica y deriva de 0.09 %
  • Módulo 2: pórticos de concreto con R = 4.20 (φp = 0.8) y deriva de 0.68 %
  • Verificación de muros de mampostería ante fuerzas perpendiculares a su plano (NSR-10 A.9)
  • 5 planos estructurales

Especificaciones Técnicas

Niveles
3
Altura
6.02 m
Sistema Estructural
Pórticos resistentes a momento en concreto (DES)
Normativa
NSR-10, AISC 360
Software
ETABS, AutoCAD
Cimentación
Zapatas aisladas de 1.0 × 1.0 a 1.5 × 2.7 m

Contexto

Predio en Candelaria con dos edificaciones existentes que debían legalizarse mediante reconocimiento. Cada una se trató como una estructura independiente, con su propio modelo y su propia memoria de cálculo. Suelo tipo D con Aa = 0.25 y Av = 0.20.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Levantamiento e interpretación de las dos estructuras existentes
  • Modelación en ETABS de cada módulo, con modelos de estructura, cimentación y zapatas
  • Análisis de irregularidades y ajuste del cortante basal por FHE
  • Diseño de correas de cubierta, vigas, columnas y nudos
  • Verificación de muros de mampostería y diseño de zapatas

Resultados

  • Módulo 1 con deriva de 0.09 % y módulo 2 con 0.68 %, ambos por debajo del límite
  • Dos memorias de cálculo (59 y 66 páginas) y 5 planos

Lecciones

Tratar cada edificación de un predio como un sistema independiente aclara el análisis y le da trazabilidad al trámite, pero obliga a documentar bien cómo se relacionan las dos estructuras en planta.

Modelo 3D / Renders (3)

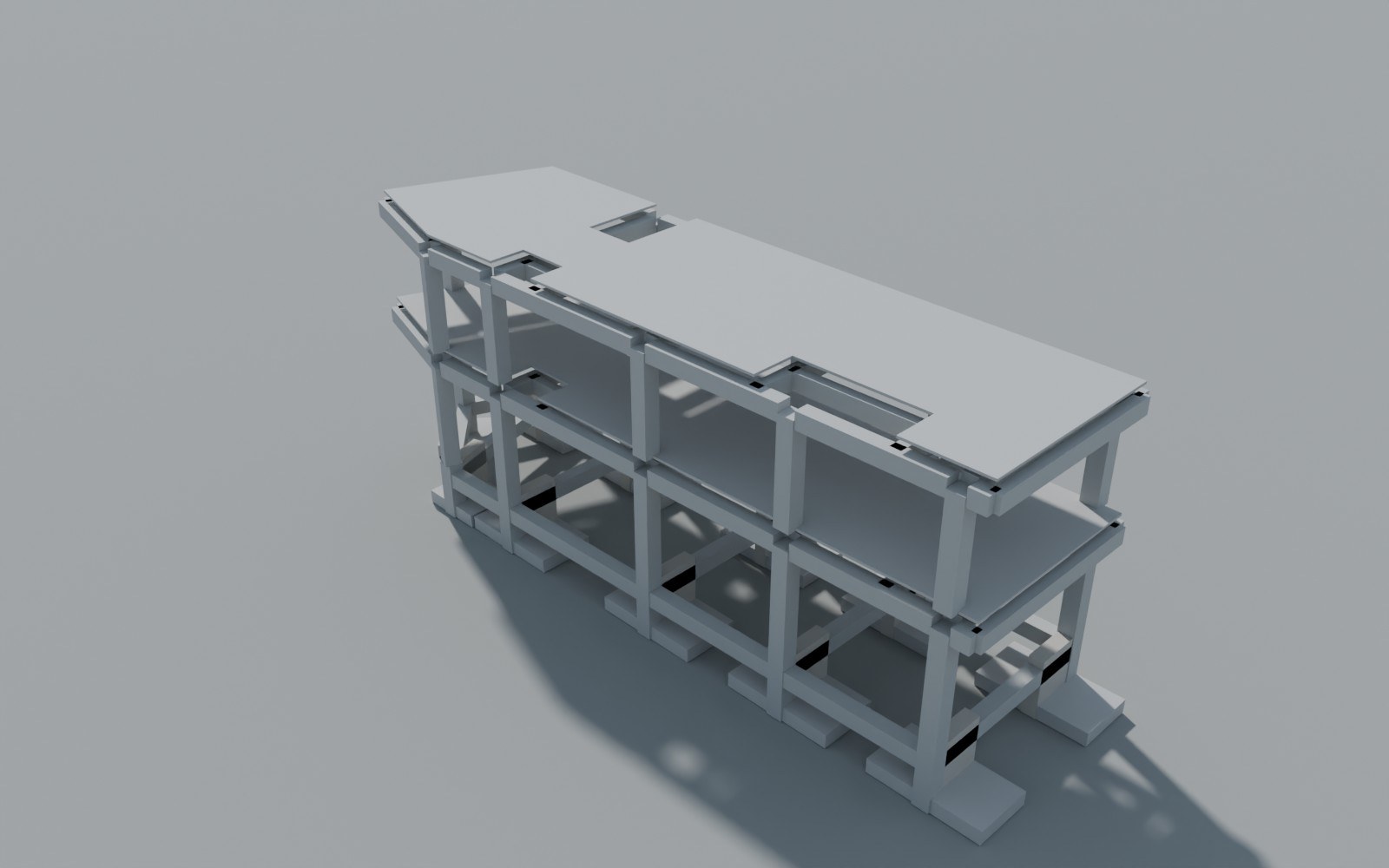

Render del modelo estructural 01 – Reconocimiento de Viviendas – Candelaria
Render del modelo estructural 01 – Reconocimiento de Viviendas – Candelaria

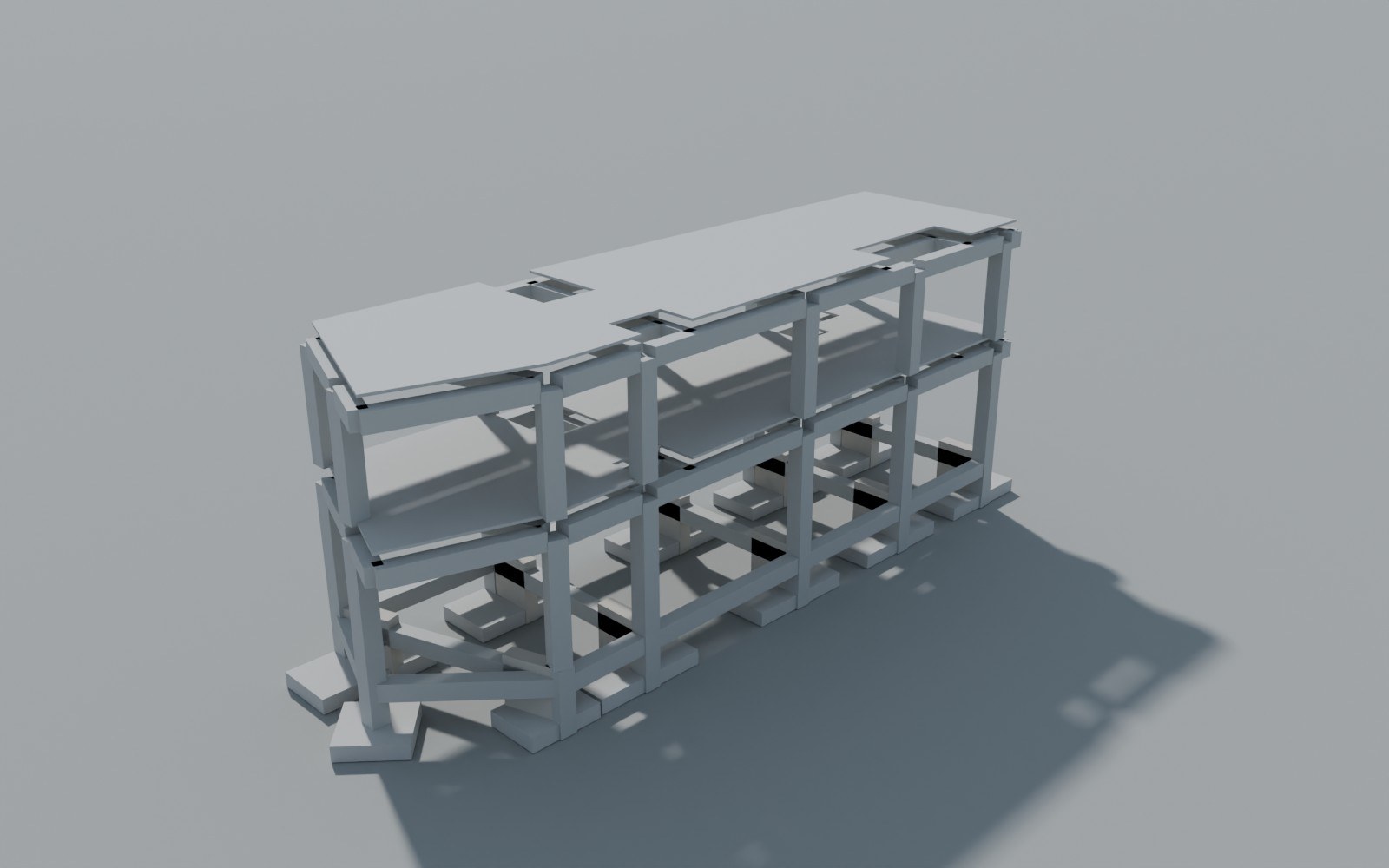

Render del modelo estructural 02 – Reconocimiento de Viviendas – Candelaria
Render del modelo estructural 02 – Reconocimiento de Viviendas – Candelaria

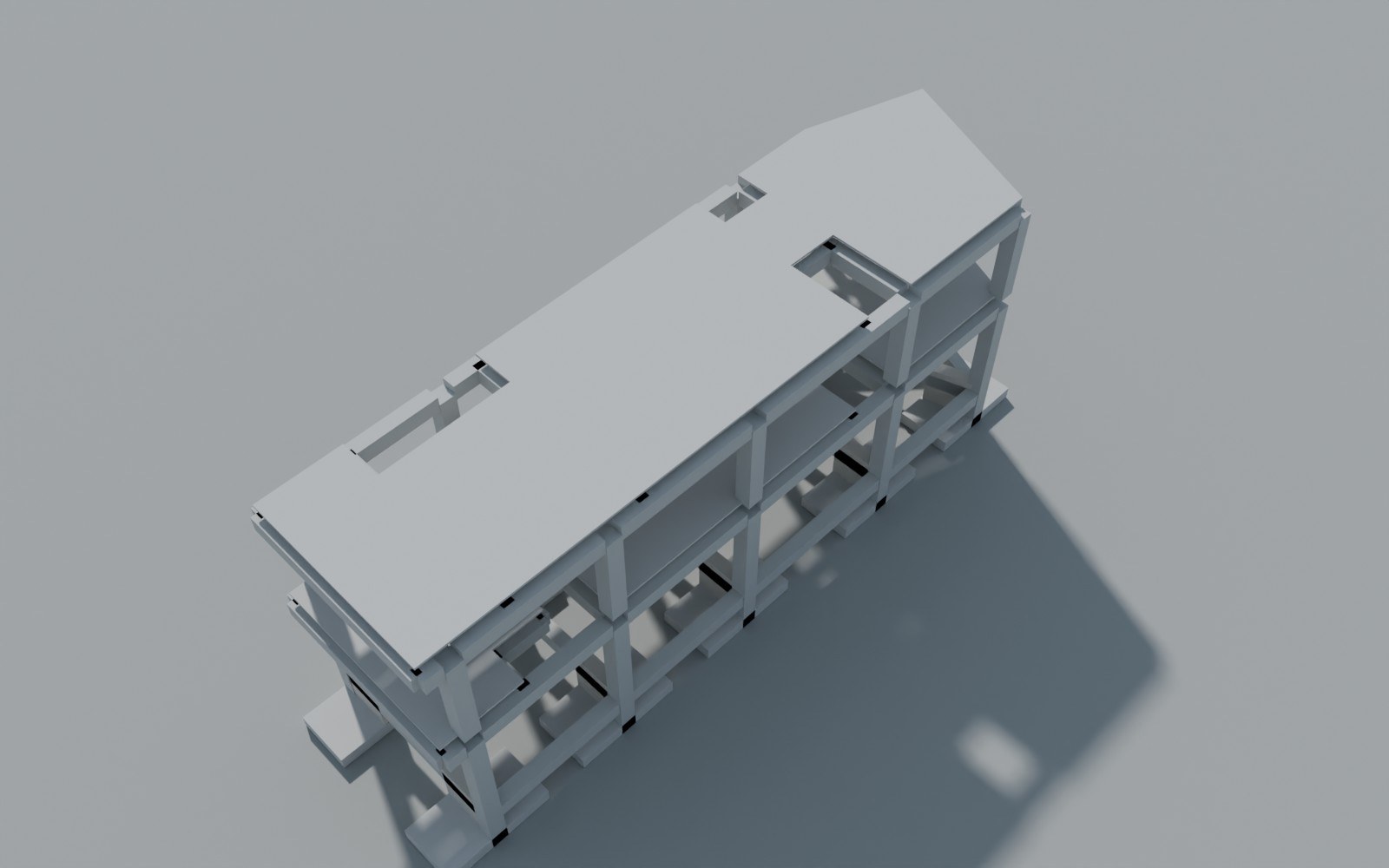

Render del modelo estructural 03 – Reconocimiento de Viviendas – Candelaria
Render del modelo estructural 03 – Reconocimiento de Viviendas – Candelaria

Análisis ETABS (3)

Modelo ETABS 01 – Reconocimiento de Viviendas – Candelaria
Modelo ETABS 01 – Reconocimiento de Viviendas – Candelaria

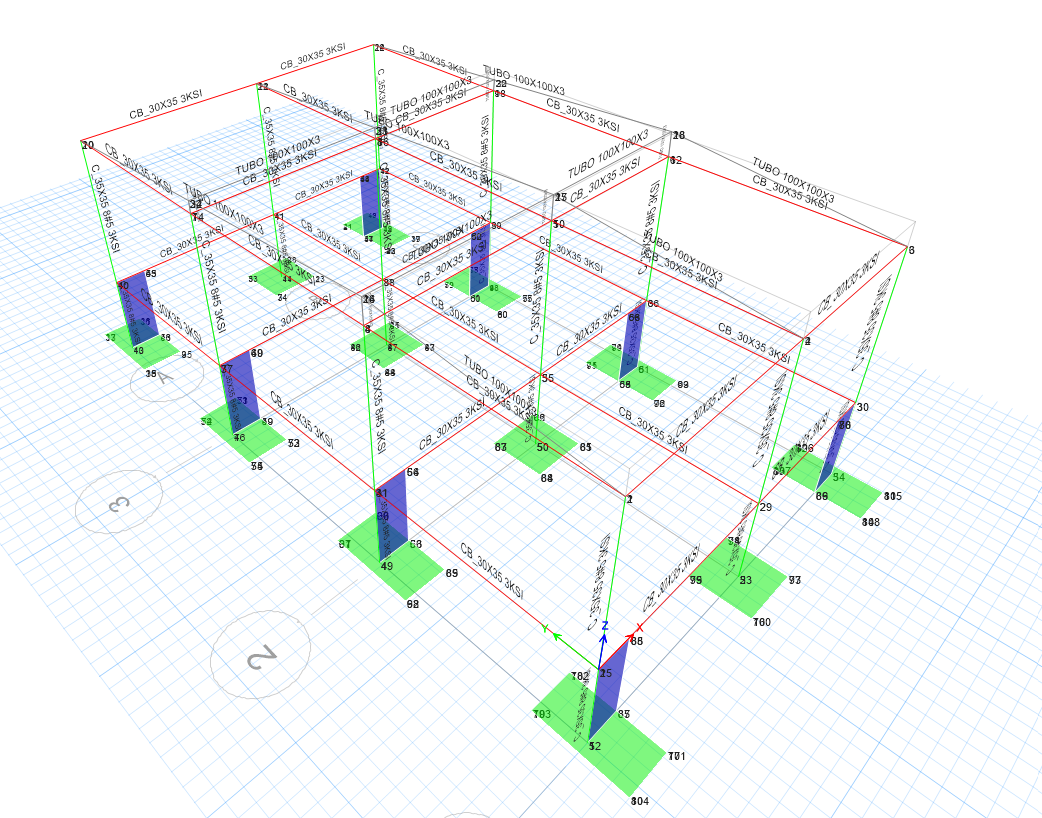

Modelo ETABS 02 – Reconocimiento de Viviendas – Candelaria
Modelo ETABS 02 – Reconocimiento de Viviendas – Candelaria

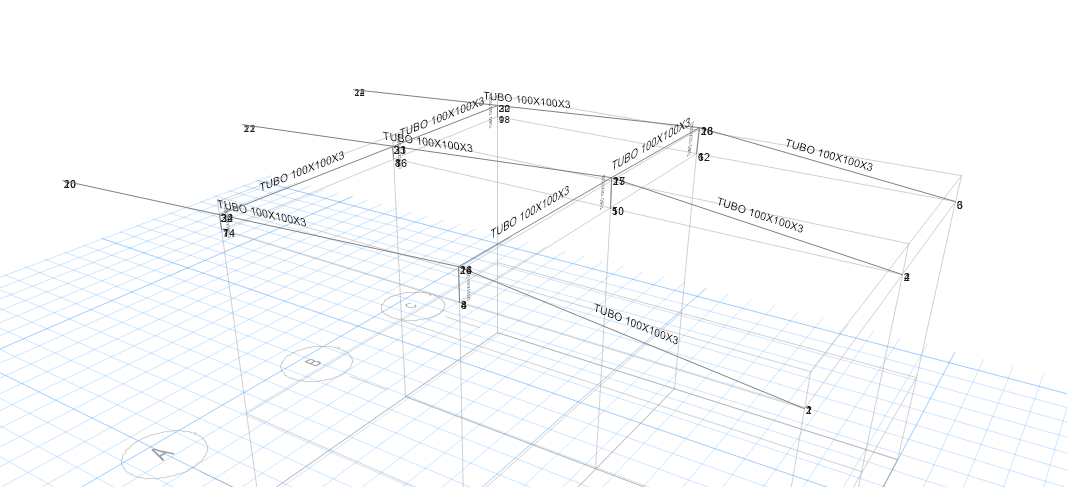

Modelo ETABS 03 – Reconocimiento de Viviendas – Candelaria
Modelo ETABS 03 – Reconocimiento de Viviendas – Candelaria

Planos Estructurales (5)

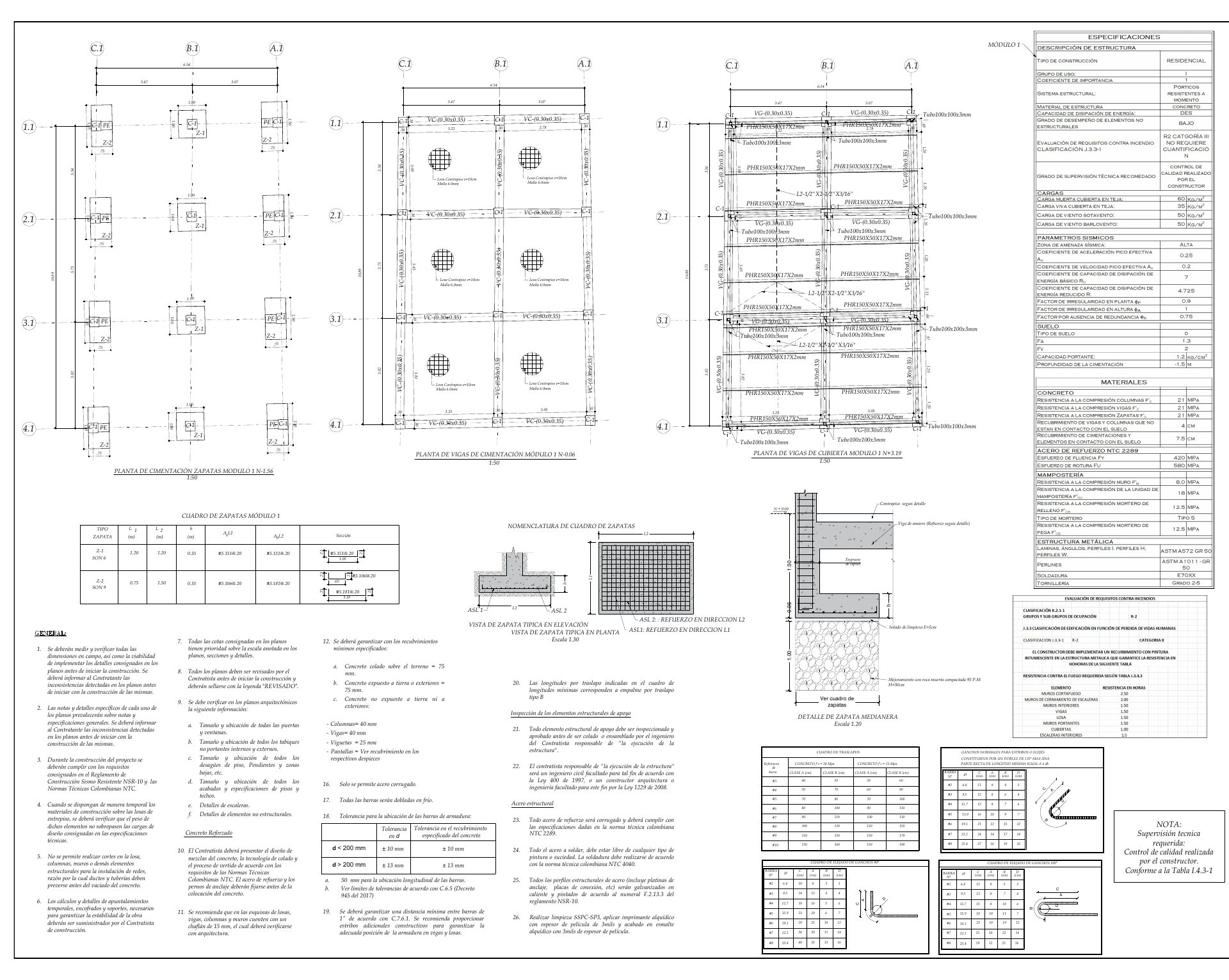

Plano estructural 01 – Reconocimiento de Viviendas – Candelaria
Plano estructural 01 – Reconocimiento de Viviendas – Candelaria

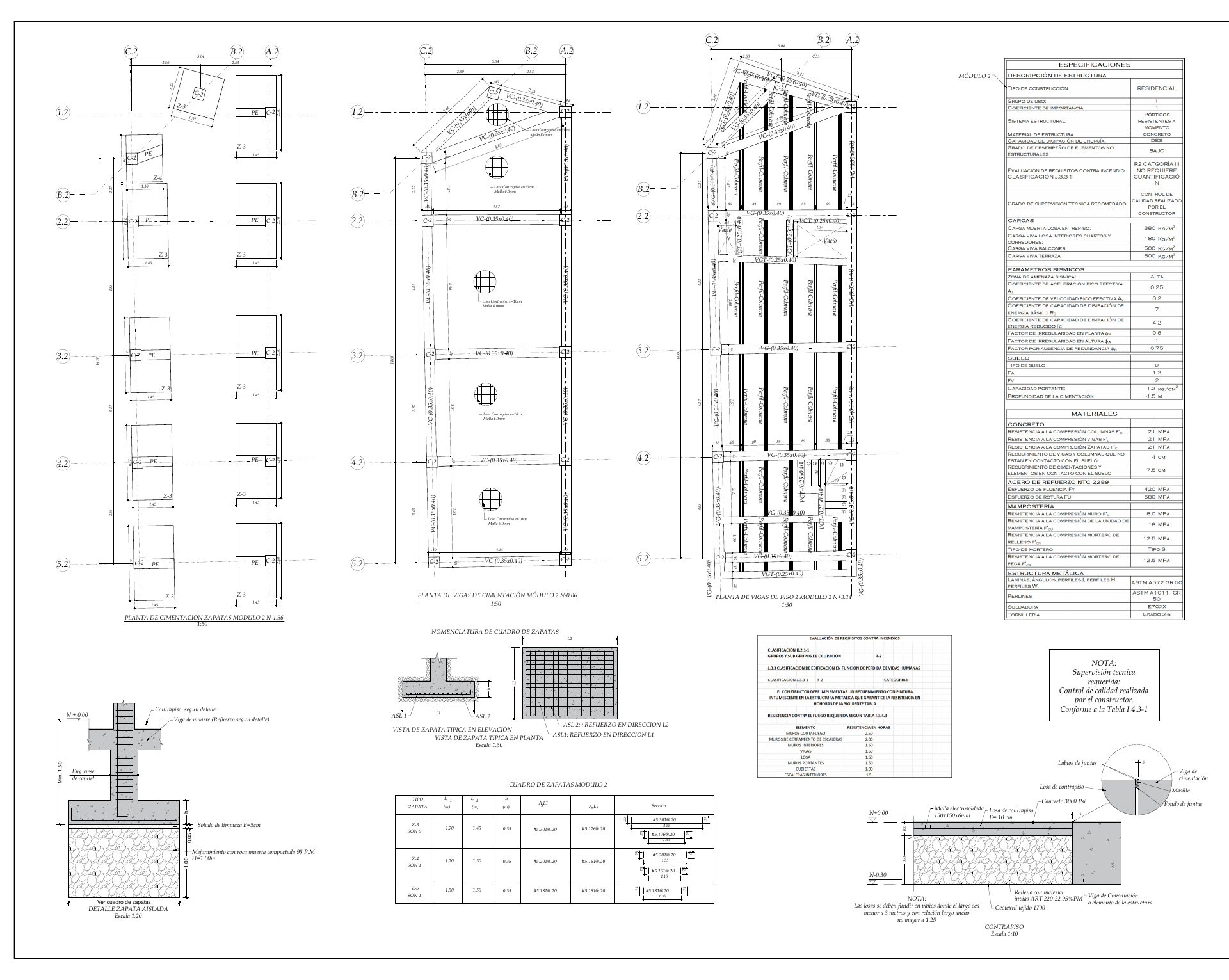

Plano estructural 02 – Reconocimiento de Viviendas – Candelaria
Plano estructural 02 – Reconocimiento de Viviendas – Candelaria

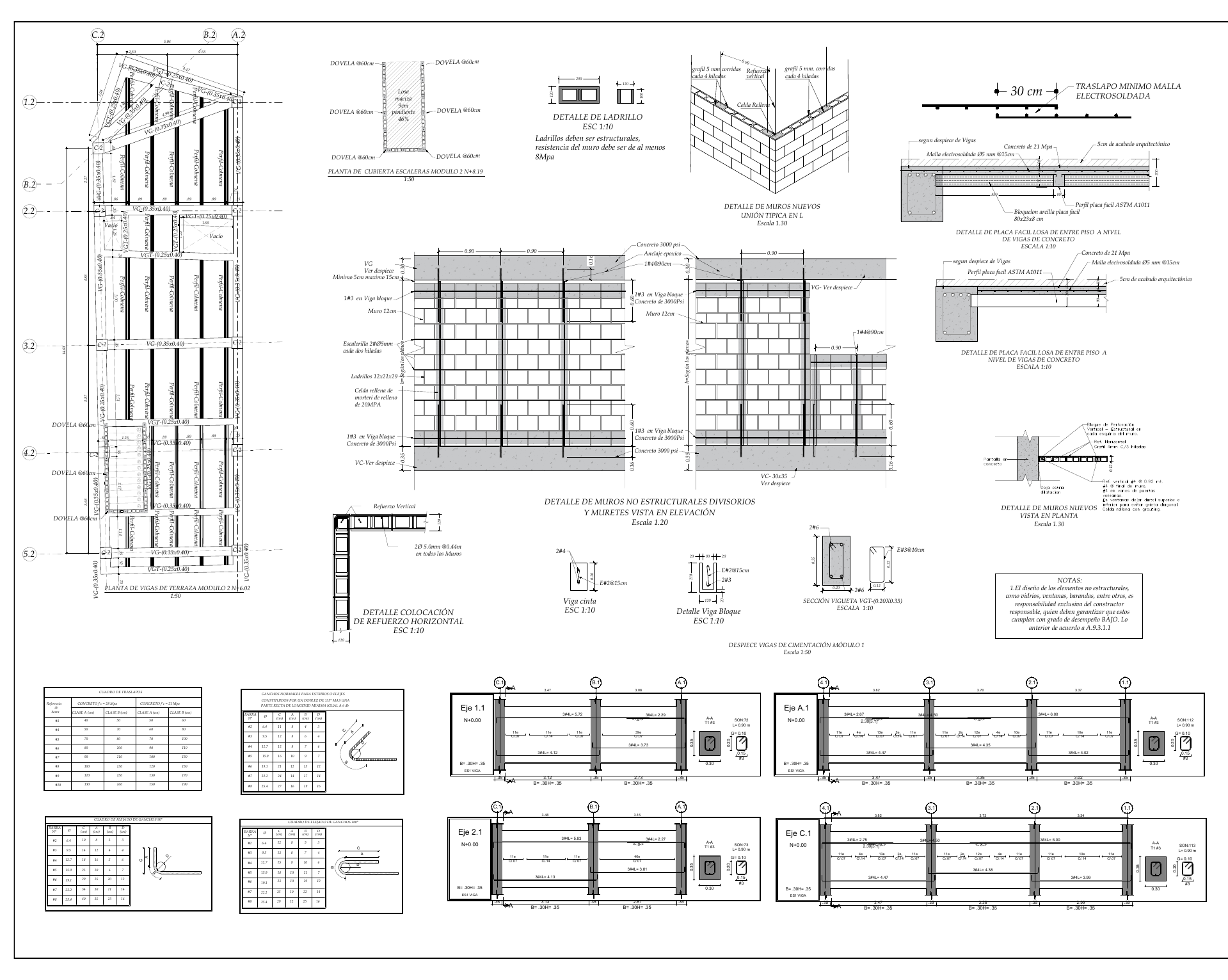

Plano estructural 03 – Reconocimiento de Viviendas – Candelaria
Plano estructural 03 – Reconocimiento de Viviendas – Candelaria

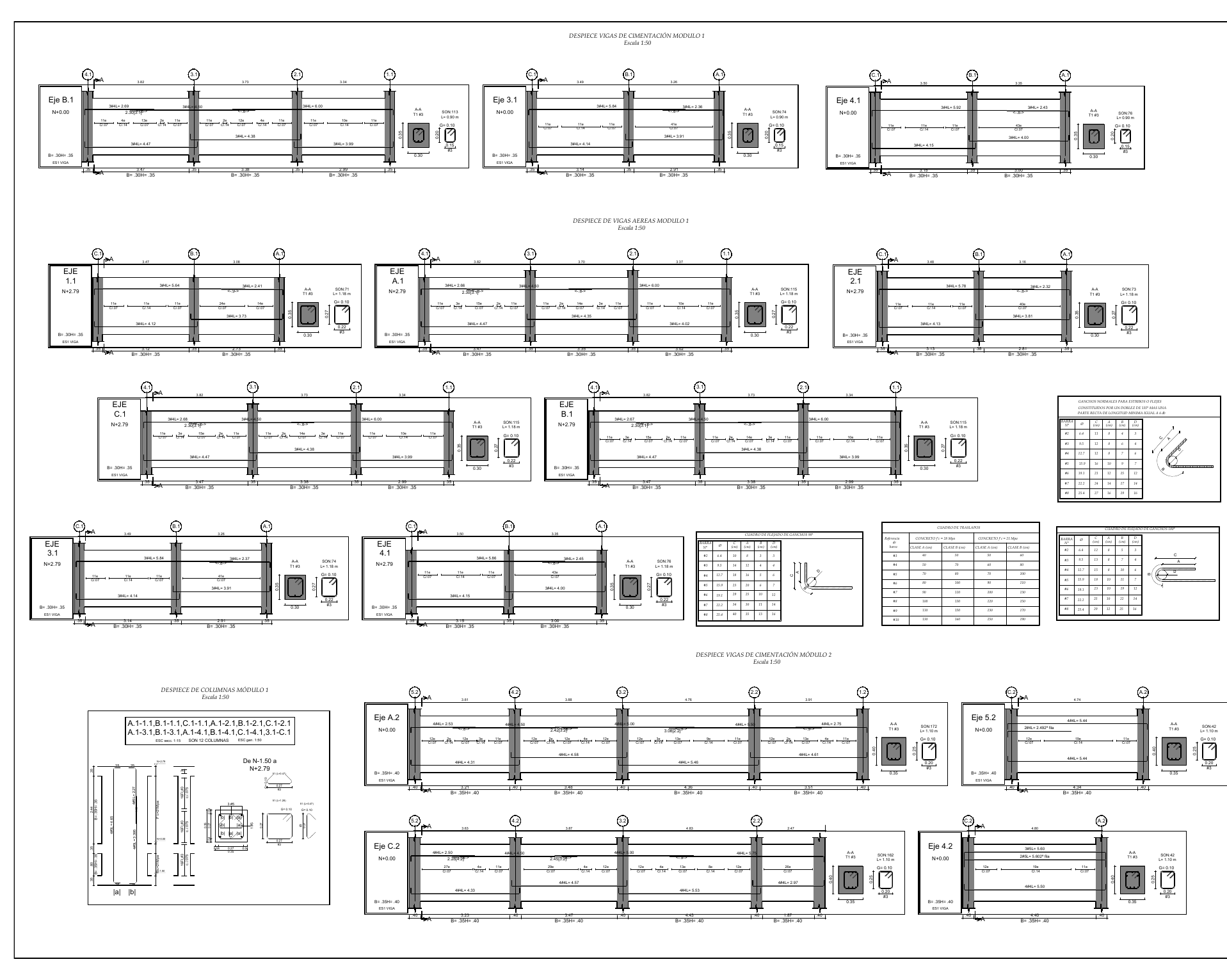

Plano estructural 04 – Reconocimiento de Viviendas – Candelaria
Plano estructural 04 – Reconocimiento de Viviendas – Candelaria

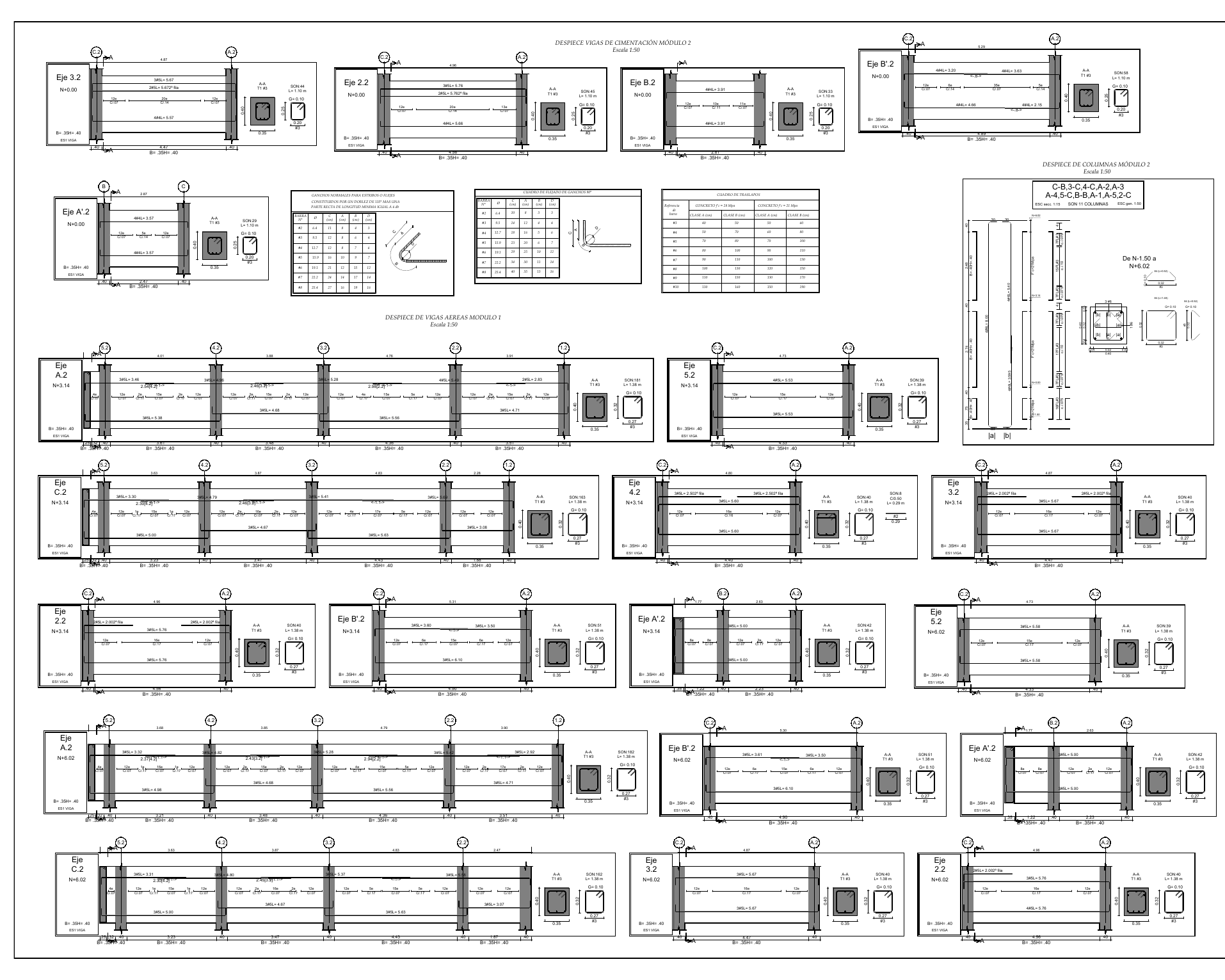

Plano estructural 05 – Reconocimiento de Viviendas – Candelaria
Plano estructural 05 – Reconocimiento de Viviendas – Candelaria
