Volver a Proyectos Bodega Lote F5 – Palmaseca
Diseño Estructural Industrial Comercial Peritaje — Parcelación Industrial Palmaseca, Valle del Cauca

Bodega Lote F5 – Palmaseca

Bodega industrial en acero sobre estructura existente, con peritaje previo y mezzanine de oficinas

Diseño Estructural Diseño en Acero Peritaje Estructural Diseño de Conexiones Lámina Colaborante BIM / IFC ETABS NSR-10

Puntos Clave

  • Peritaje de la obra existente: 9 núcleos de concreto con un promedio de 6.2 MPa (29 % del f'c de referencia de 21 MPa)
  • Ferroescáner: estribos de pedestales a 20 cm en obra frente a 10 cm en planos
  • Pórticos de acero con perfiles IPE200 a IPE450, columnas compuestas y cerchas
  • Mezzanine de oficinas en lámina colaborante (steel deck)
  • Más de 11 iteraciones del modelo ETABS entre la versión para curaduría y la de construcción; exportación IFC
  • Juego de 17 planos estructurales de construcción con 6 detalles de conexión

Especificaciones Técnicas

Niveles
2
Altura
13.23 m
Sistema Estructural
Pórticos resistentes a momento en acero (DMI)
Normativa
NSR-10, AISC 360, ACI 318
Software
ETABS, AutoCAD, Excel
Perfiles
IPE200–IPE450, Tubulares 100×100 a 150×150, Columnas compuestas
Cimentación
Zapatas aisladas y medianeras sobre pedestales existentes y nuevos (q adm = 1.7 kg/cm²)

Contexto

Bodega industrial y comercial para almacenamiento de contenedores y maquinaria, con bodegas de alquiler y un módulo administrativo (oficinas y coworking) en mezzanine. El lote tenía una obra de aproximadamente 2016 que quedó inconclusa: 23 pedestales de concreto de 60 × 40 cm y vigas de amarre perimetrales, sin columnas metálicas ni cubierta. El reto fue diseñar la estructura nueva, con un vano libre central cercano a 29 m, aprovechando esa obra existente solo en lo que realmente cumpliera.

Rol

Rol de apoyo en el diseño estructural. Desarrollé la modelación en ETABS, el análisis sísmico, el diseño de elementos y de cimentación, la memoria de cálculo y el apoyo en la producción de planos, bajo la revisión y firma del ingeniero estructural responsable.

Proceso

  • Peritaje del estado actual: extracción y ensayo de 9 núcleos de concreto (NTC 3658), exploración de 3 zapatas y lectura del refuerzo con ferroescáner
  • Detección de discrepancias: concreto con un promedio de 6.2 MPa (ningún núcleo alcanzó 17 MPa) y estribos a 20 cm en lugar de 10 cm
  • Modelación en ETABS de pórticos de acero con cerchas, riostras, correas de cubierta y de cerramiento, y mezzanine en lámina colaborante
  • Diseño de columnas compuestas, pedestales, placas base y anclajes (desprendimiento de concreto y grupos de anclas)
  • Dos entregables: versión para curaduría (memoria de 165 páginas) y versión de construcción (17 planos, detalles y despieces)
  • Exportación IFC del modelo estructural para coordinación BIM con arquitectura

Resultados

  • La información del peritaje entró directamente como insumo del rediseño de pedestales y cimentación
  • Estructura metálica y conexiones documentadas con 6 detalles tipo, cerchas, riostras y porta-correas
  • Planos de obra completos: cimentación, cubiertas, mezzanine, escaleras, muros y cuadros de refuerzo

Lecciones

Una estructura existente no es un activo hasta que se demuestra que cumple. Los núcleos y el ferroescáner mostraron que el concreto y el confinamiento estaban muy por debajo de lo especificado, y esa evidencia cambió el enfoque del diseño antes de que se instalara el acero.

Modelo 3D / Renders (8)

Render arquitectónico 01 – Bodega Lote F5 – Palmaseca
Render arquitectónico 01 – Bodega Lote F5 – Palmaseca
Render arquitectónico 02 – Bodega Lote F5 – Palmaseca
Render arquitectónico 02 – Bodega Lote F5 – Palmaseca
Render arquitectónico 03 – Bodega Lote F5 – Palmaseca
Render arquitectónico 03 – Bodega Lote F5 – Palmaseca
Render arquitectónico 04 – Bodega Lote F5 – Palmaseca
Render arquitectónico 04 – Bodega Lote F5 – Palmaseca
Render arquitectónico 05 – Bodega Lote F5 – Palmaseca
Render arquitectónico 05 – Bodega Lote F5 – Palmaseca

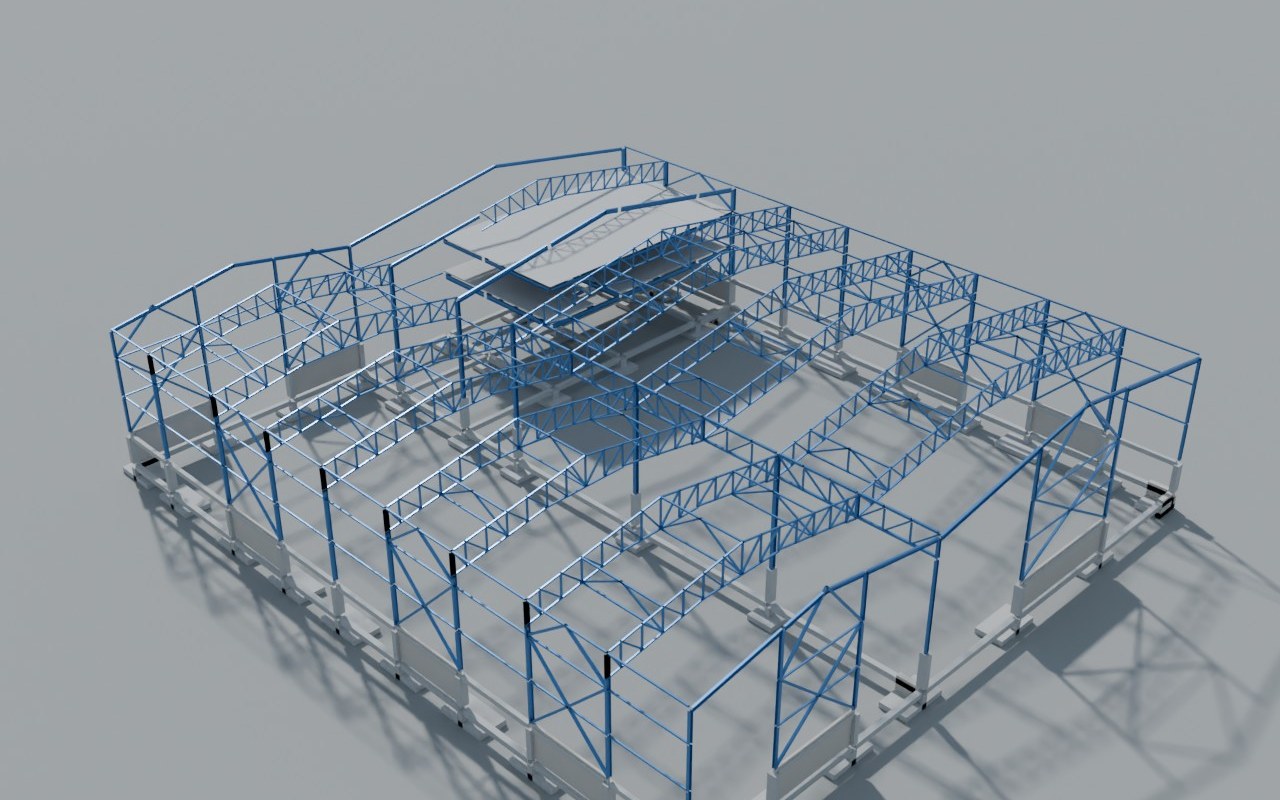

Render del modelo estructural 01 – Bodega Lote F5 – Palmaseca
Render del modelo estructural 01 – Bodega Lote F5 – Palmaseca

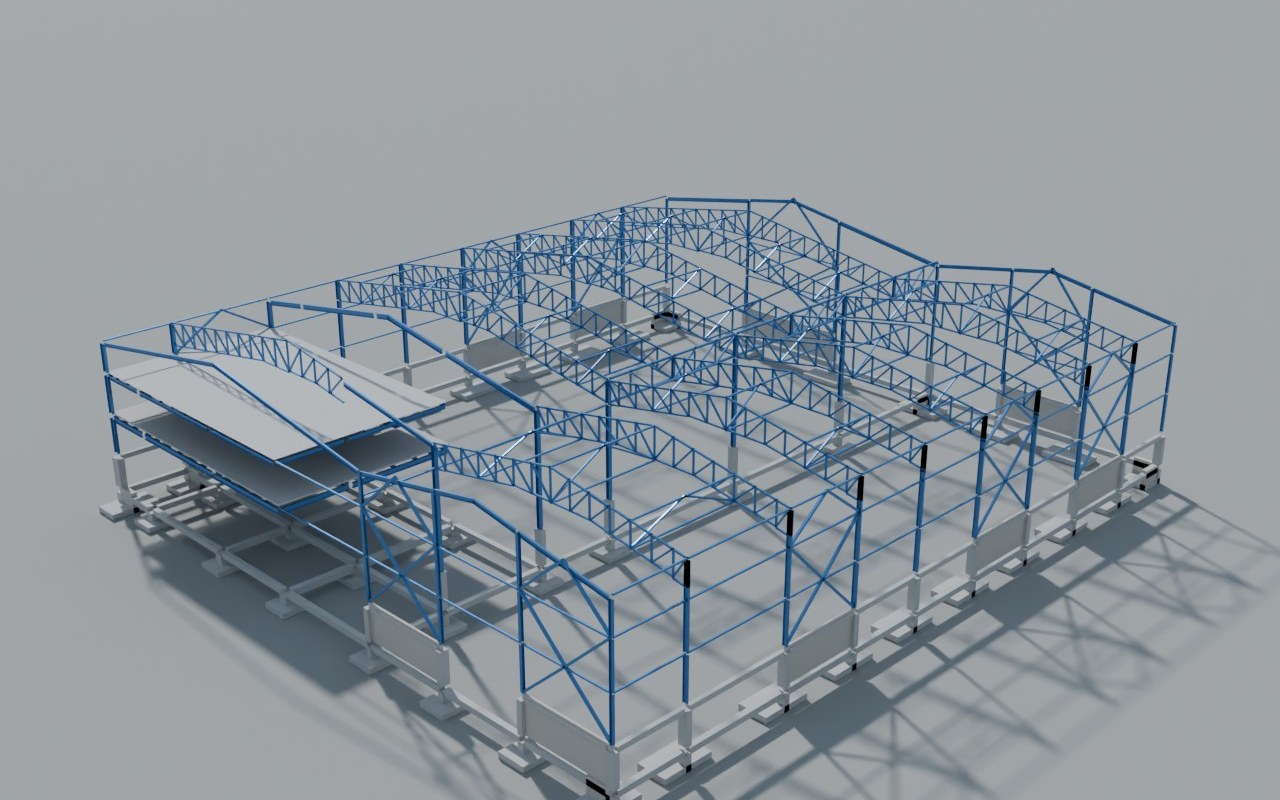

Render del modelo estructural 02 – Bodega Lote F5 – Palmaseca
Render del modelo estructural 02 – Bodega Lote F5 – Palmaseca

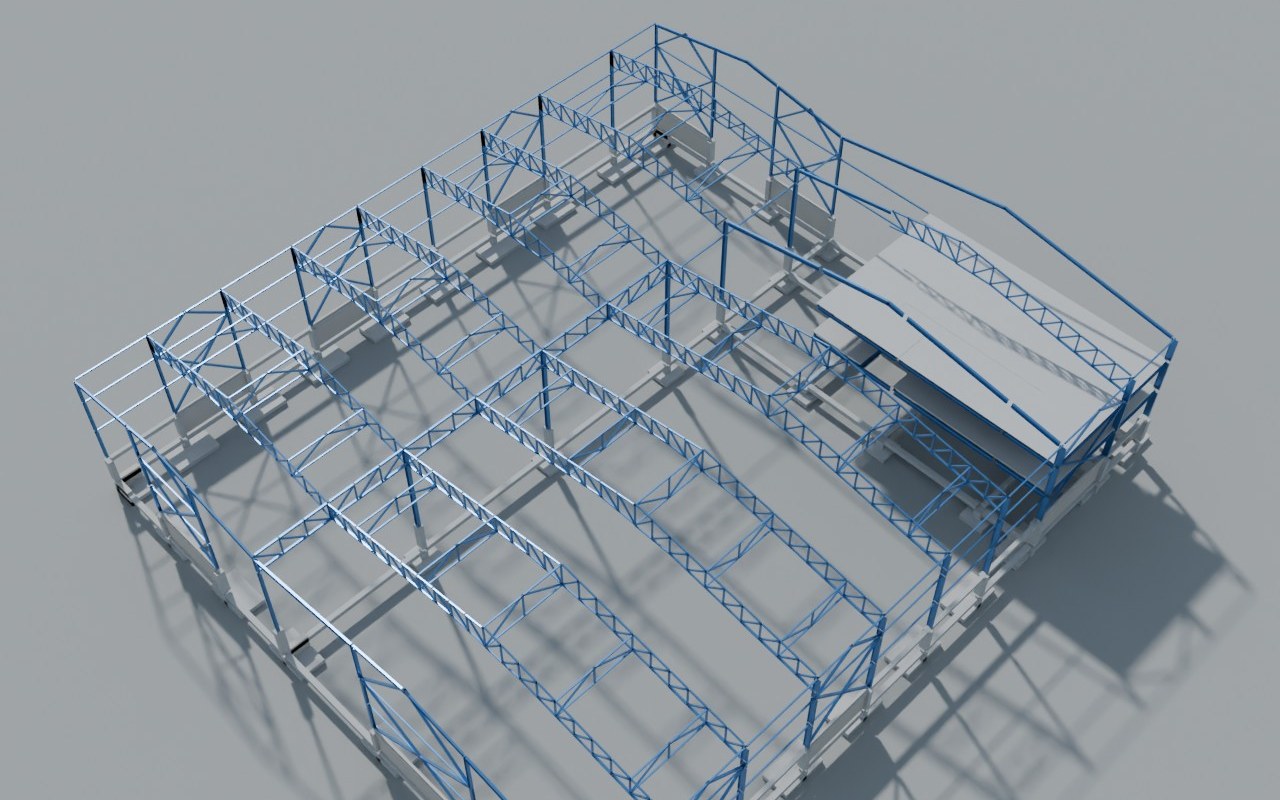

Render del modelo estructural 03 – Bodega Lote F5 – Palmaseca
Render del modelo estructural 03 – Bodega Lote F5 – Palmaseca

Análisis ETABS (4)

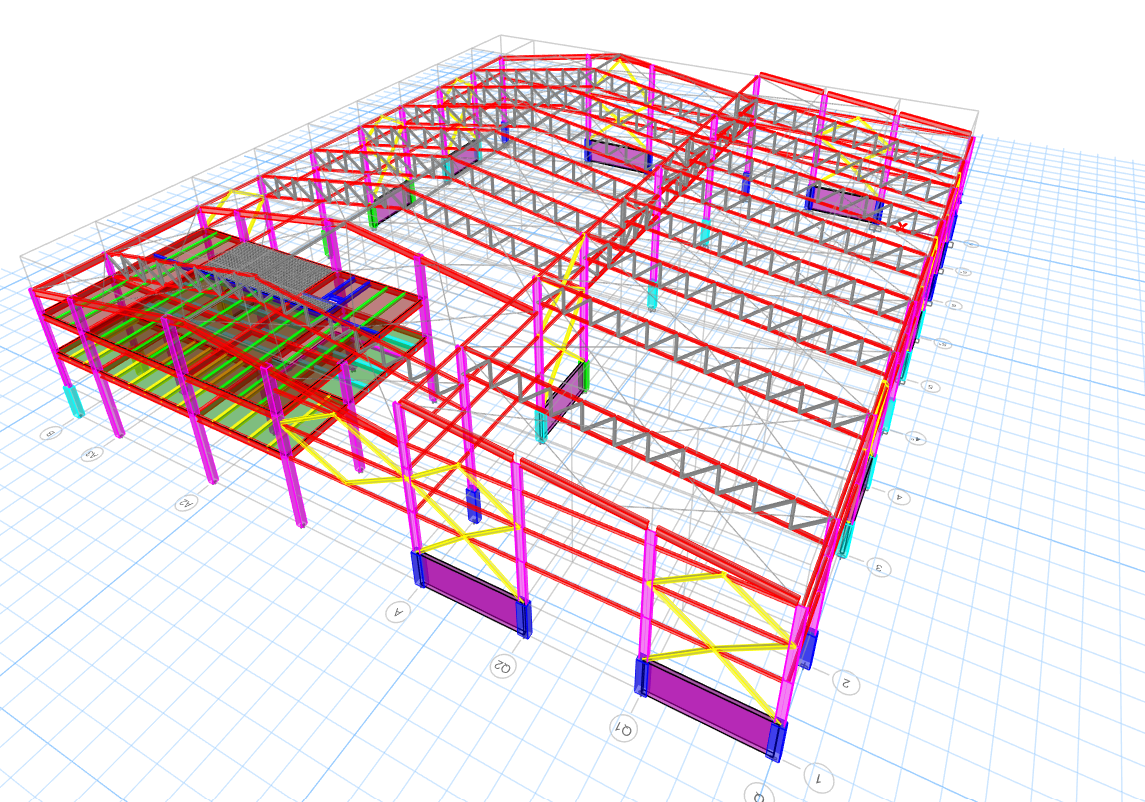

Modelo ETABS 01 – Bodega Lote F5 – Palmaseca
Modelo ETABS 01 – Bodega Lote F5 – Palmaseca

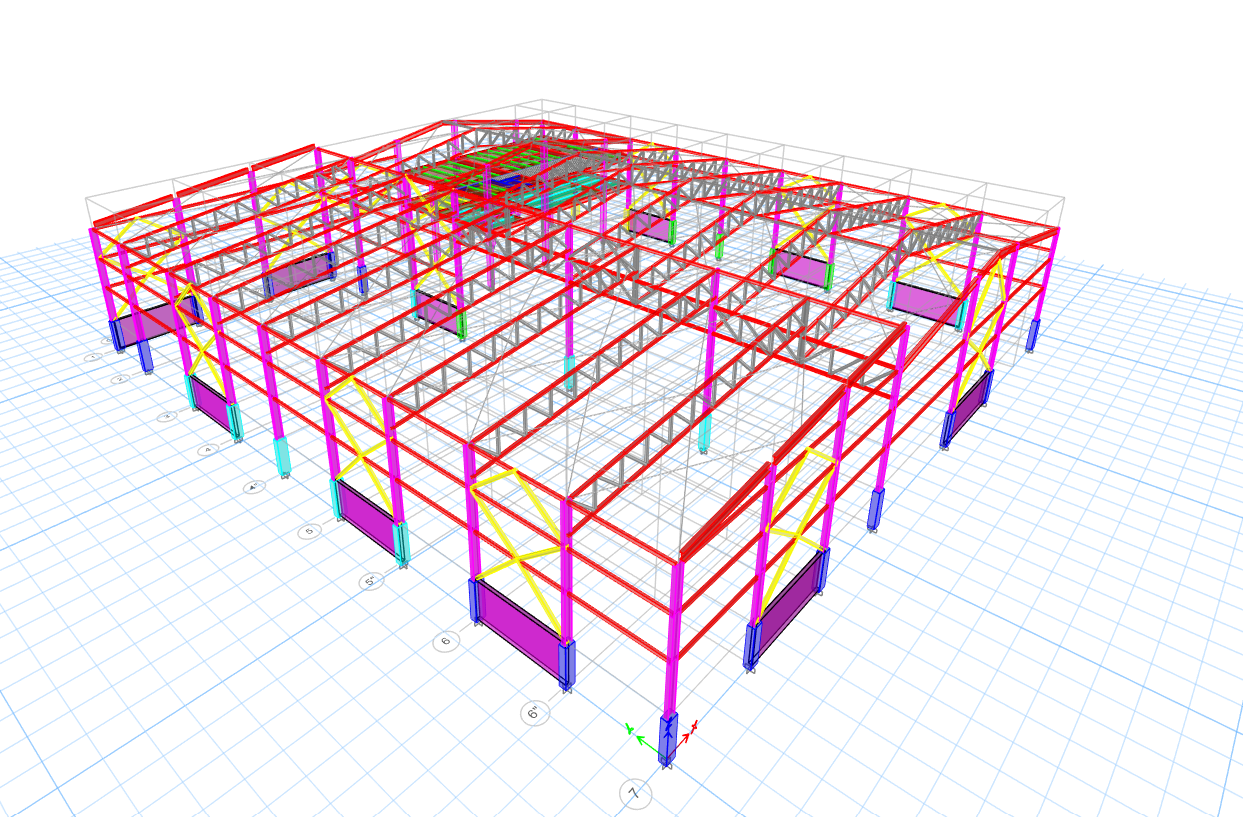

Modelo ETABS 02 – Bodega Lote F5 – Palmaseca
Modelo ETABS 02 – Bodega Lote F5 – Palmaseca

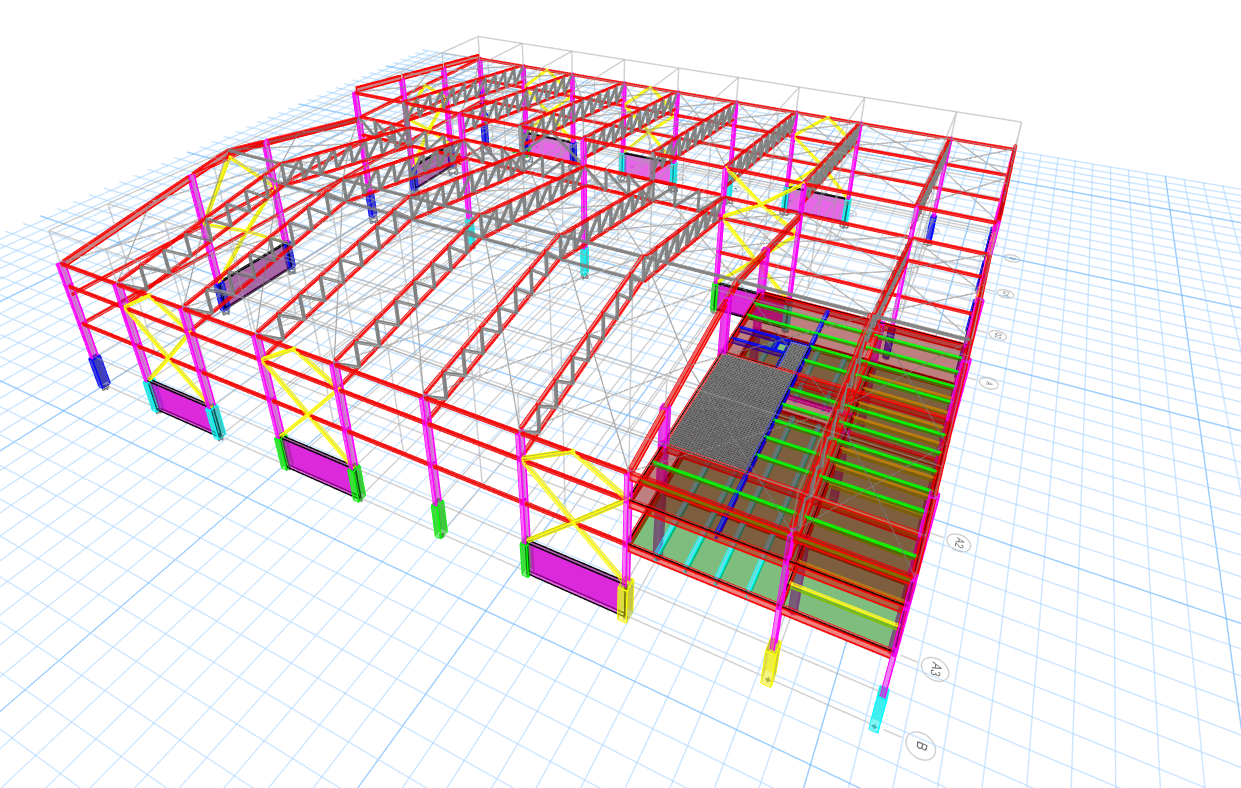

Modelo ETABS 03 – Bodega Lote F5 – Palmaseca
Modelo ETABS 03 – Bodega Lote F5 – Palmaseca

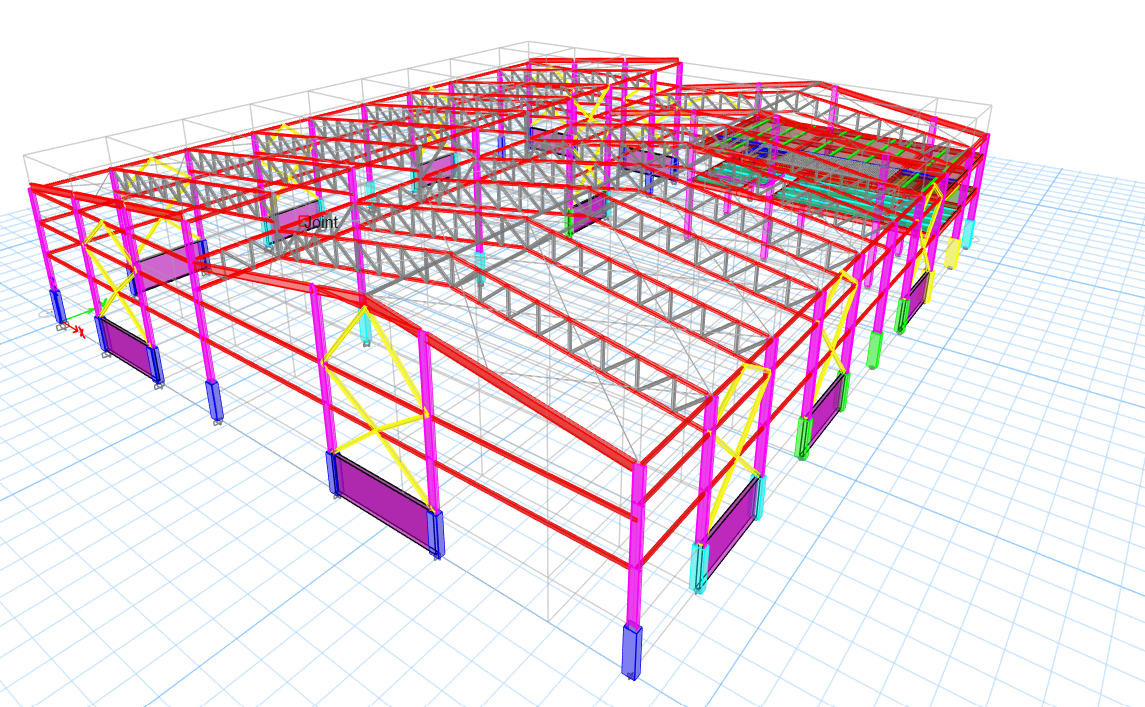

Modelo ETABS 04 – Bodega Lote F5 – Palmaseca
Modelo ETABS 04 – Bodega Lote F5 – Palmaseca

Planos Estructurales (17)

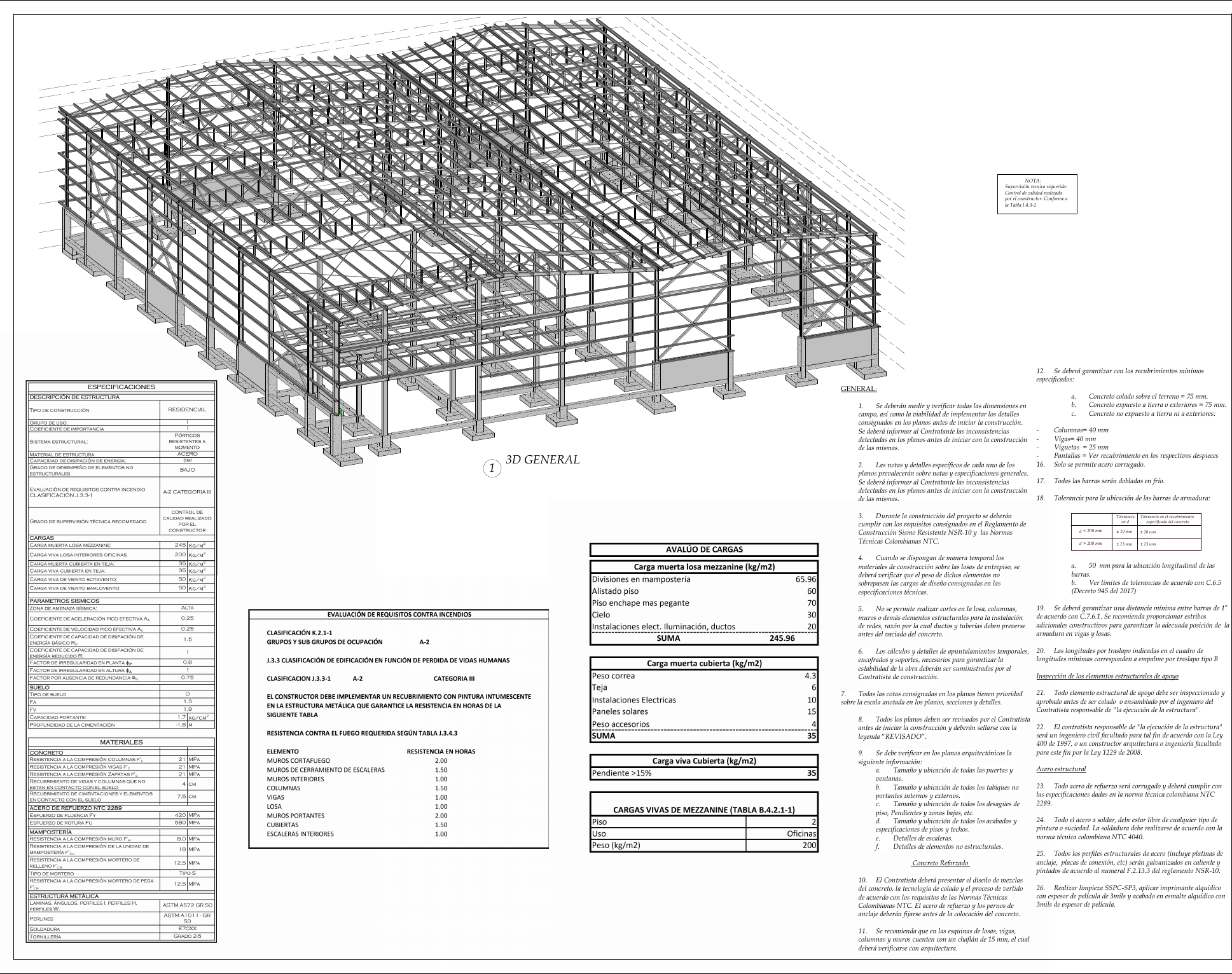

Plano estructural 01 – Bodega Lote F5 – Palmaseca
Plano estructural 01 – Bodega Lote F5 – Palmaseca

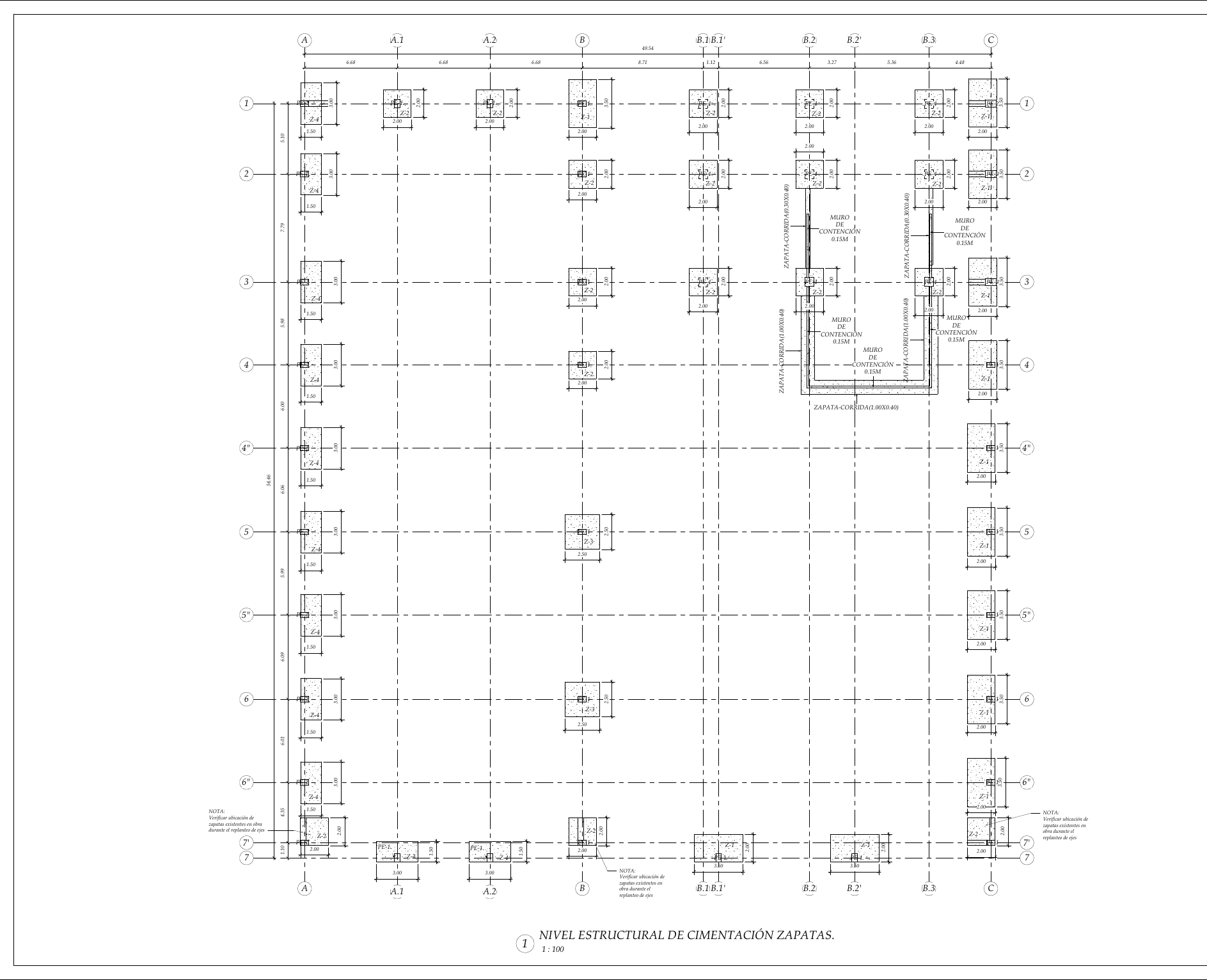

Plano estructural 02 – Bodega Lote F5 – Palmaseca
Plano estructural 02 – Bodega Lote F5 – Palmaseca

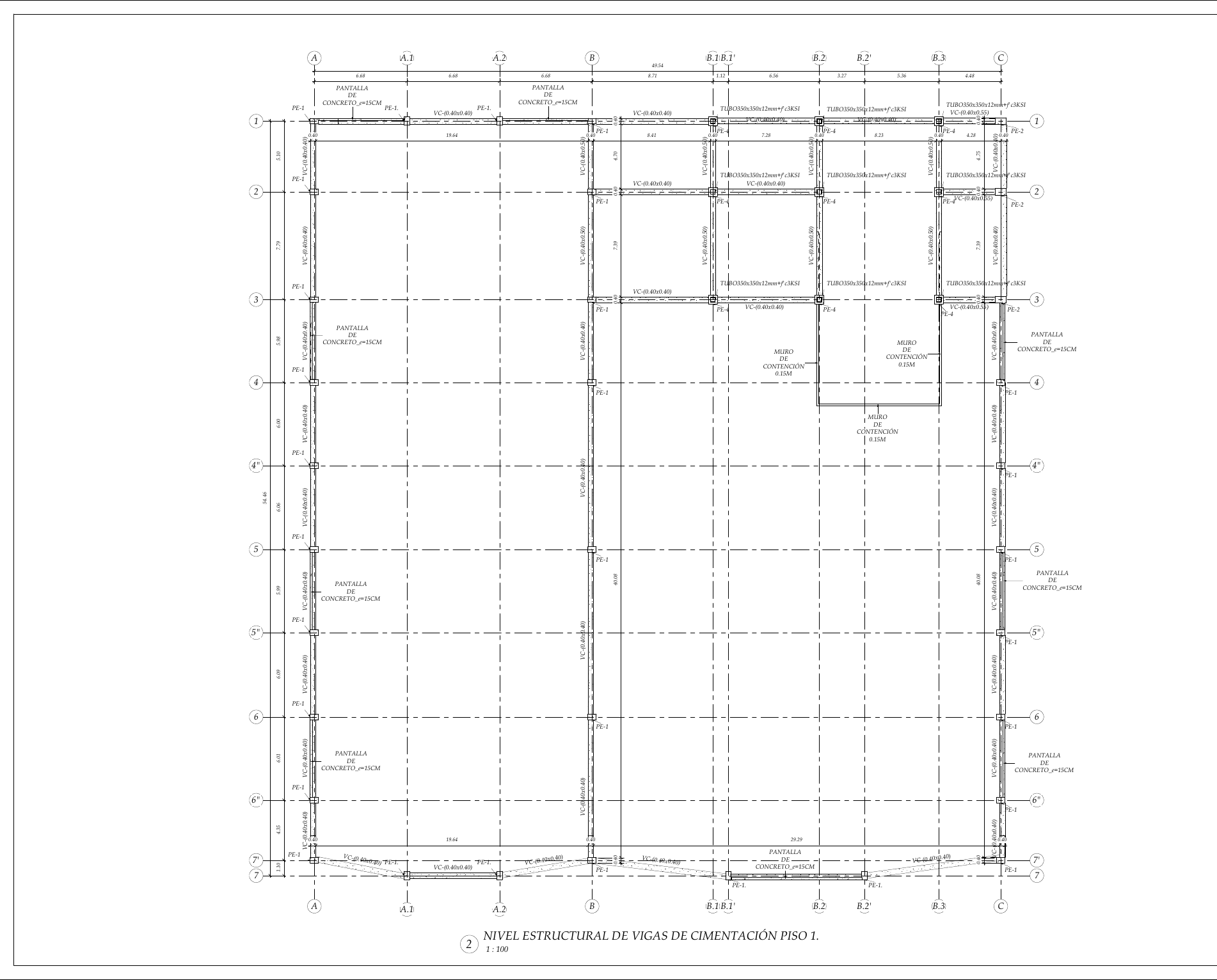

Plano estructural 03 – Bodega Lote F5 – Palmaseca
Plano estructural 03 – Bodega Lote F5 – Palmaseca

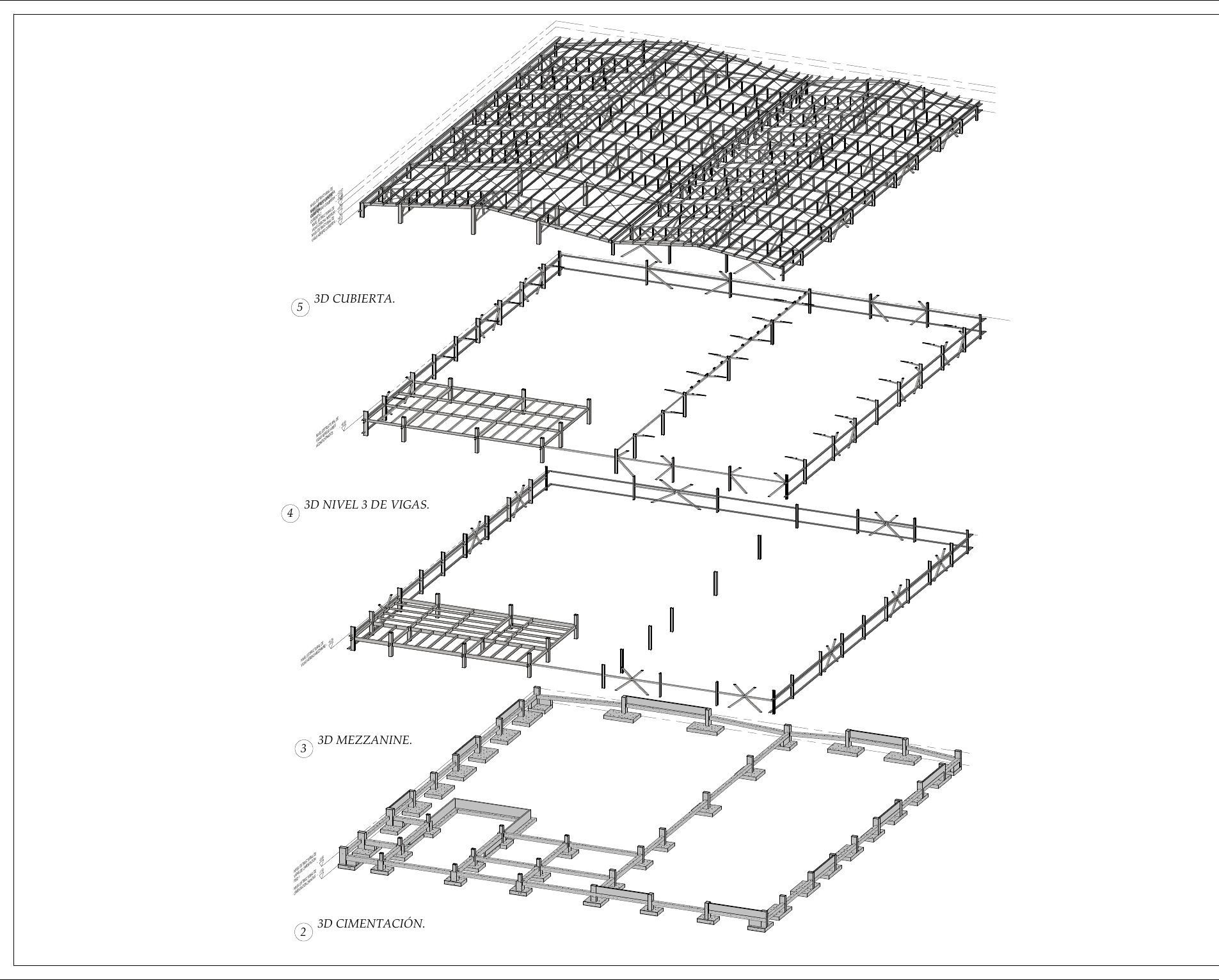

Plano estructural 04 – Bodega Lote F5 – Palmaseca
Plano estructural 04 – Bodega Lote F5 – Palmaseca

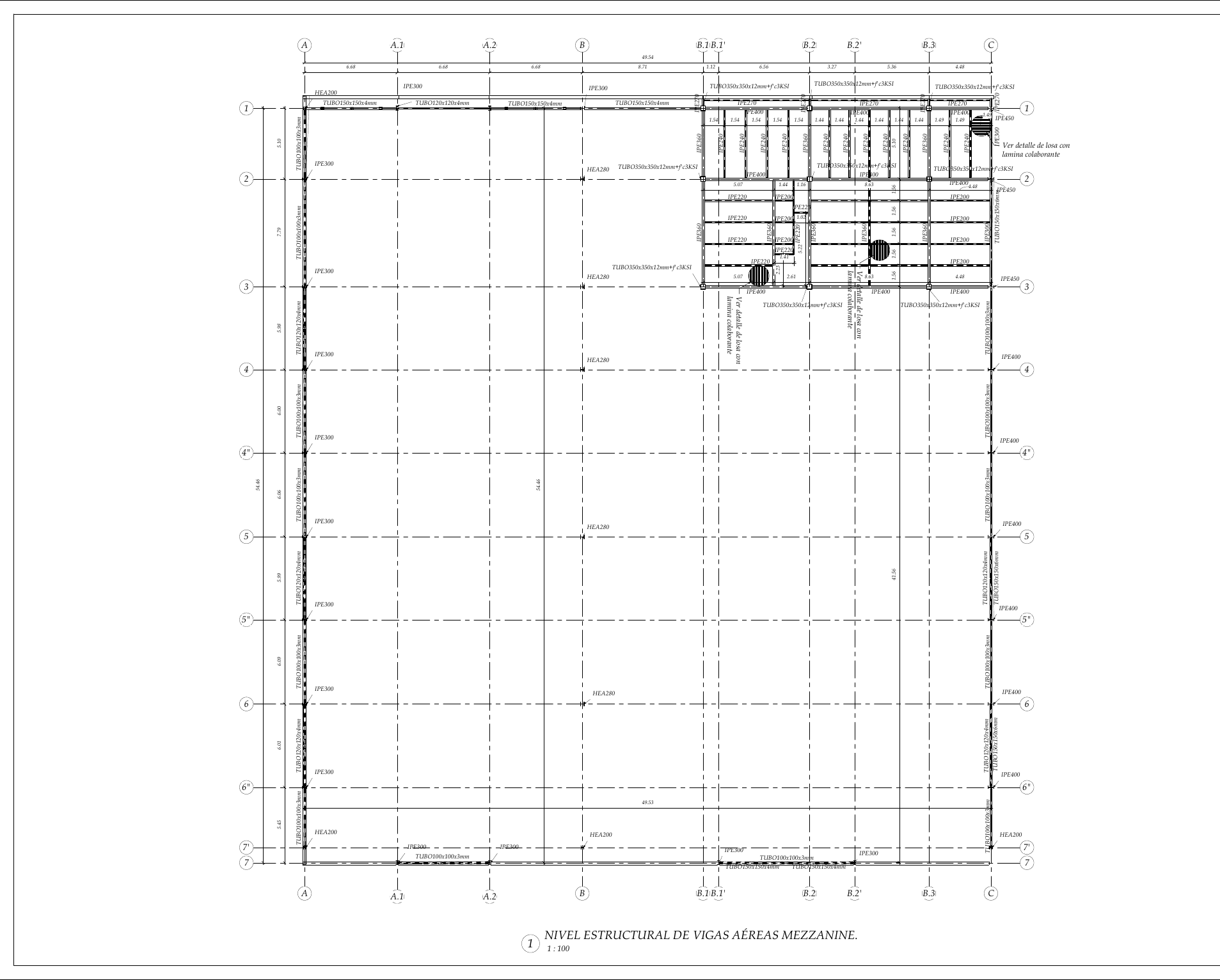

Plano estructural 05 – Bodega Lote F5 – Palmaseca
Plano estructural 05 – Bodega Lote F5 – Palmaseca

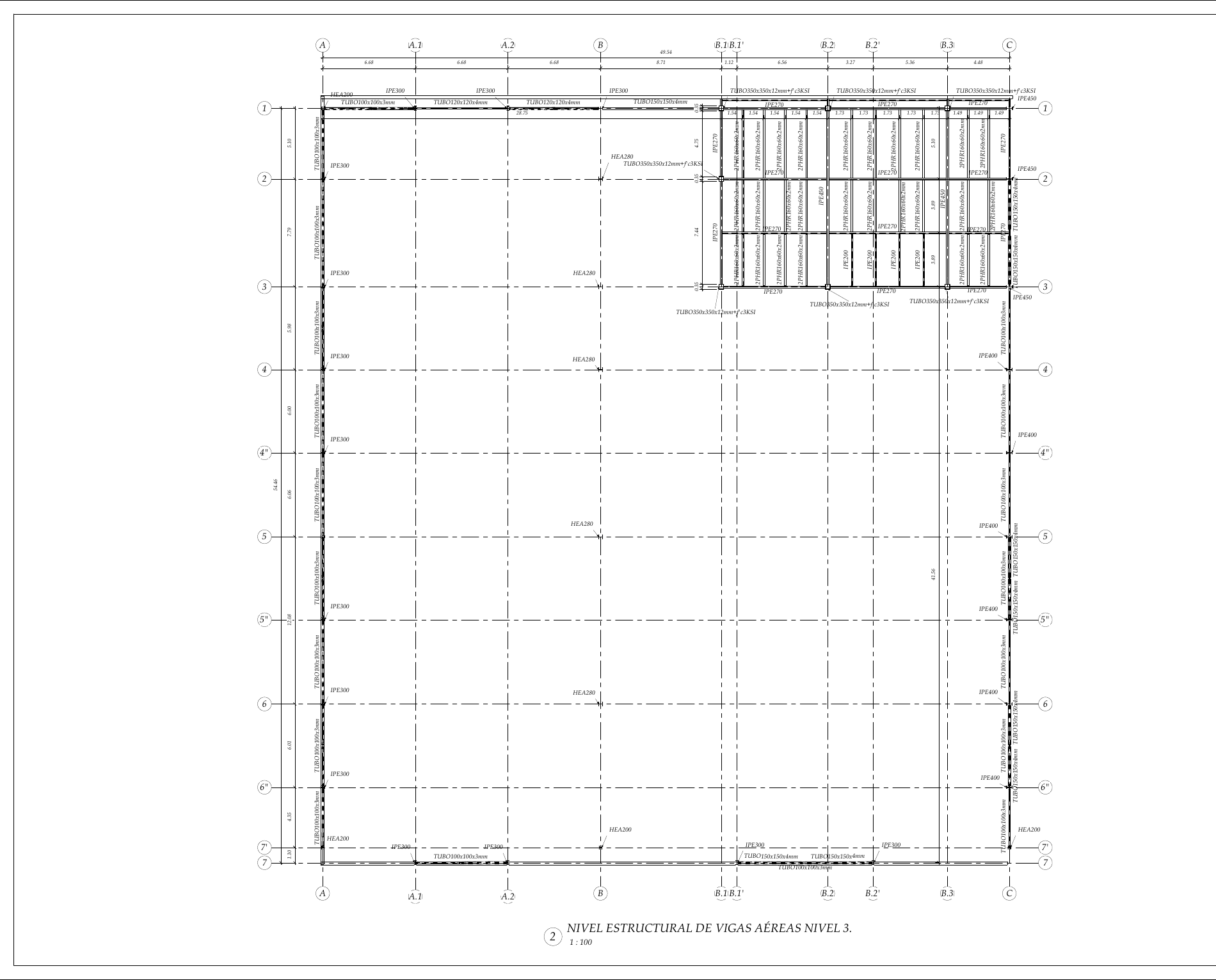

Plano estructural 06 – Bodega Lote F5 – Palmaseca
Plano estructural 06 – Bodega Lote F5 – Palmaseca

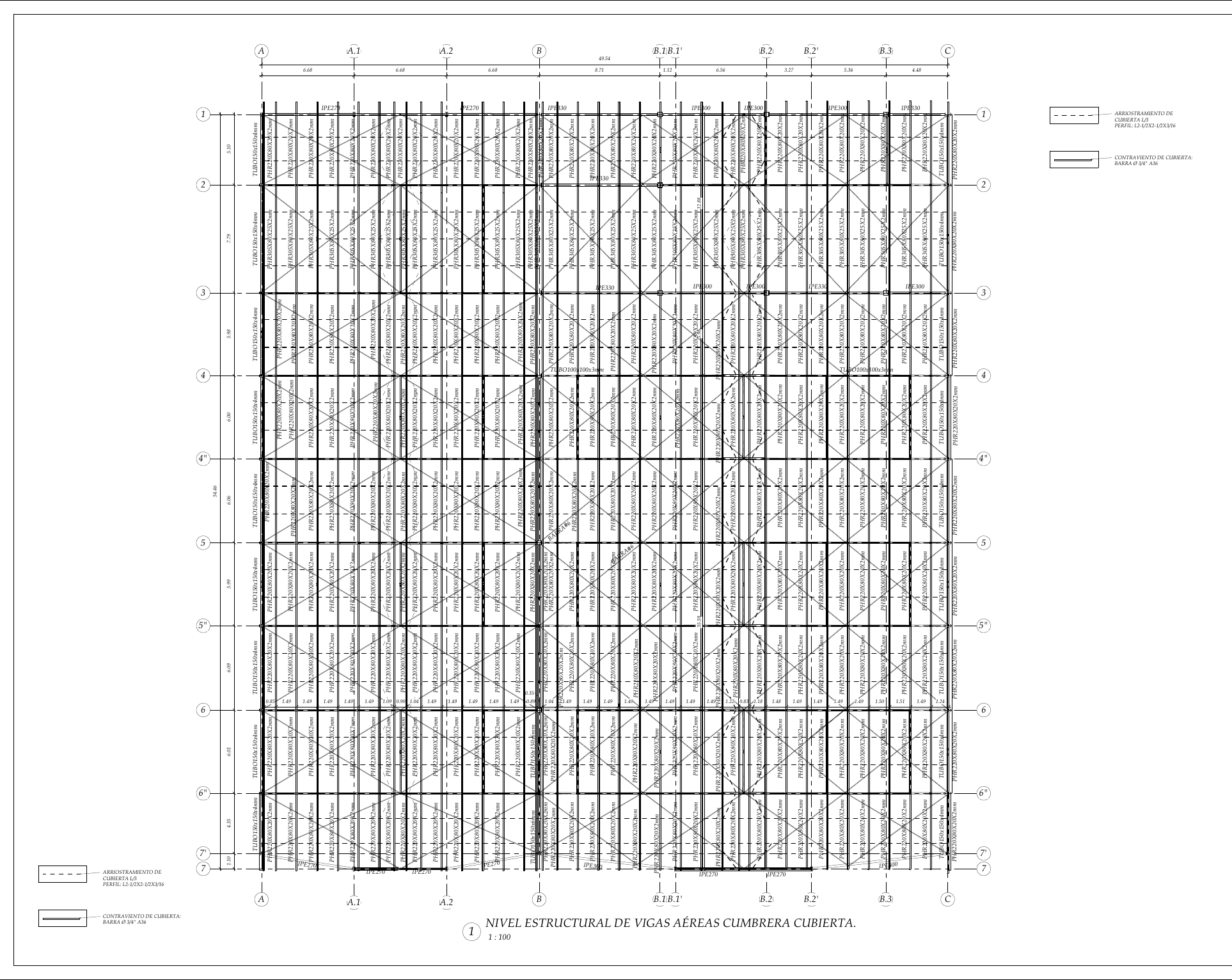

Plano estructural 07 – Bodega Lote F5 – Palmaseca
Plano estructural 07 – Bodega Lote F5 – Palmaseca

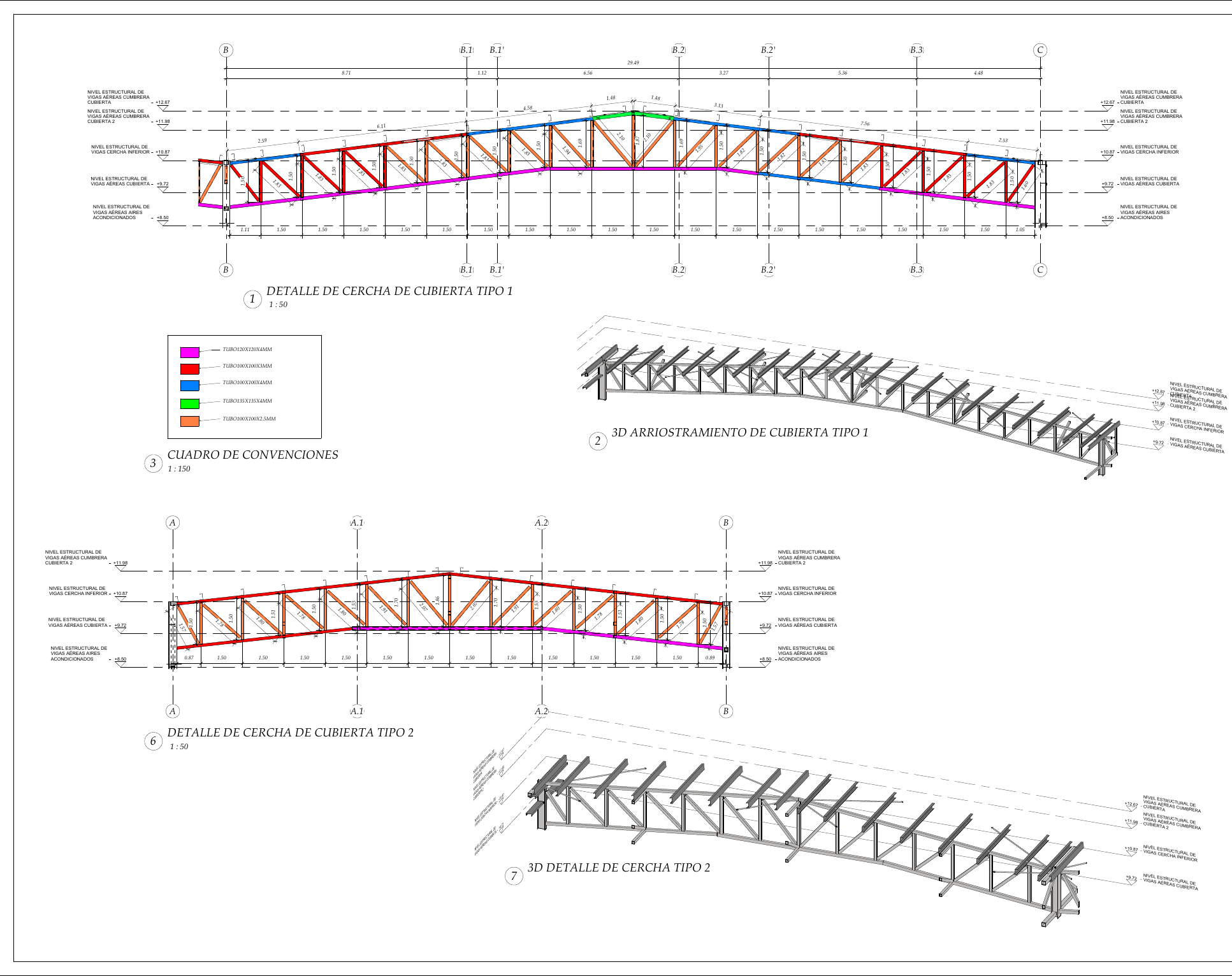

Plano estructural 08 – Bodega Lote F5 – Palmaseca
Plano estructural 08 – Bodega Lote F5 – Palmaseca

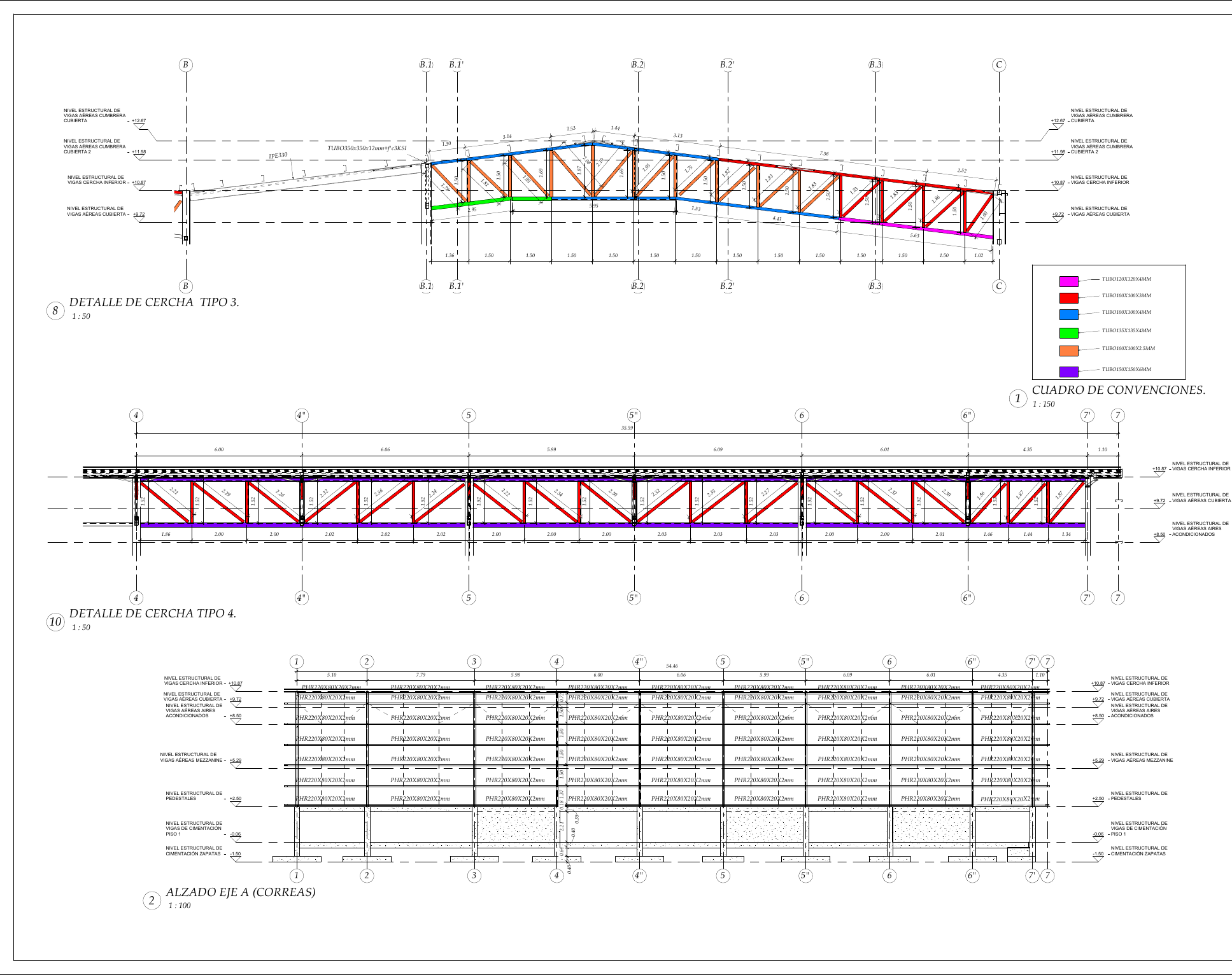

Plano estructural 09 – Bodega Lote F5 – Palmaseca
Plano estructural 09 – Bodega Lote F5 – Palmaseca

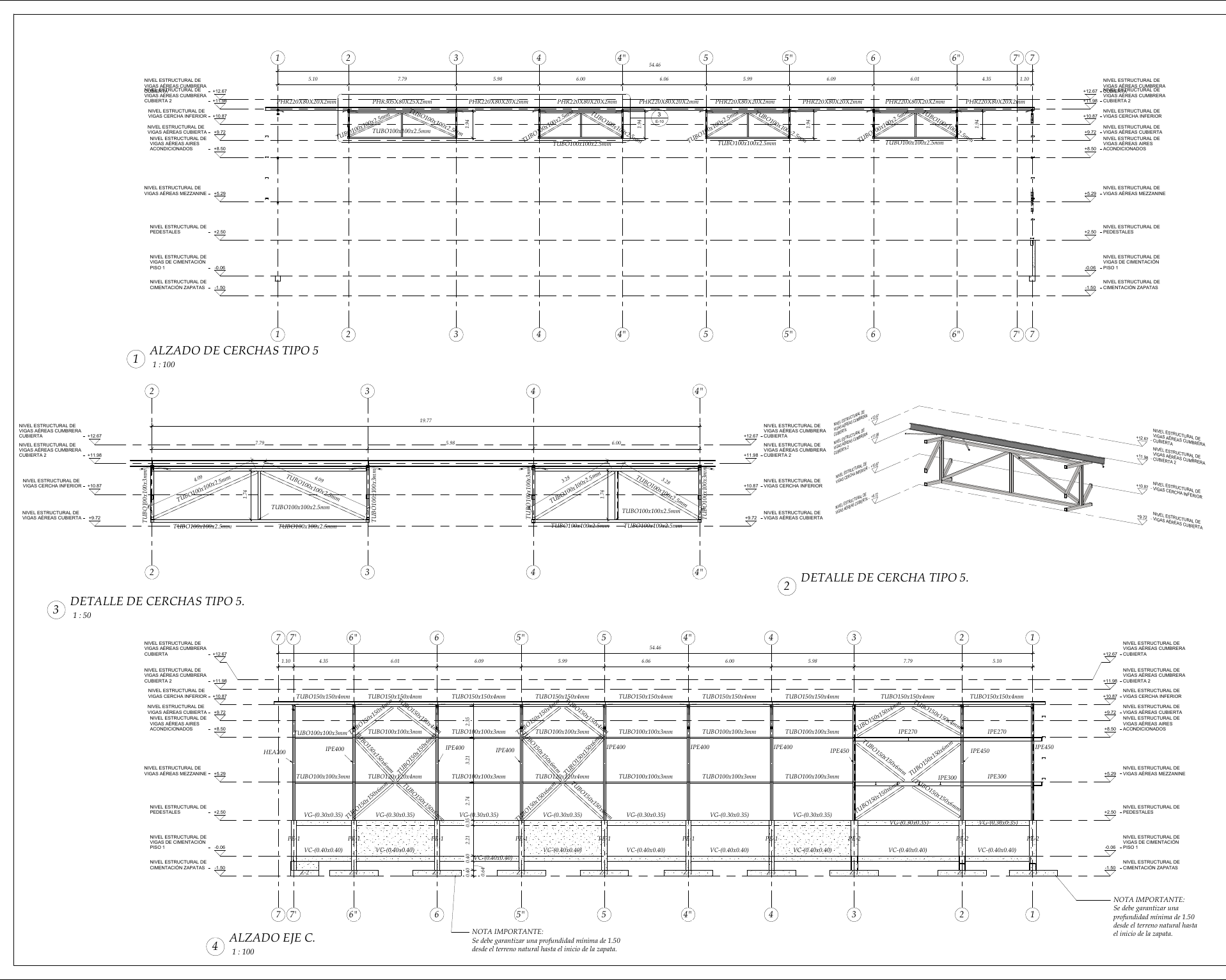

Plano estructural 10 – Bodega Lote F5 – Palmaseca
Plano estructural 10 – Bodega Lote F5 – Palmaseca

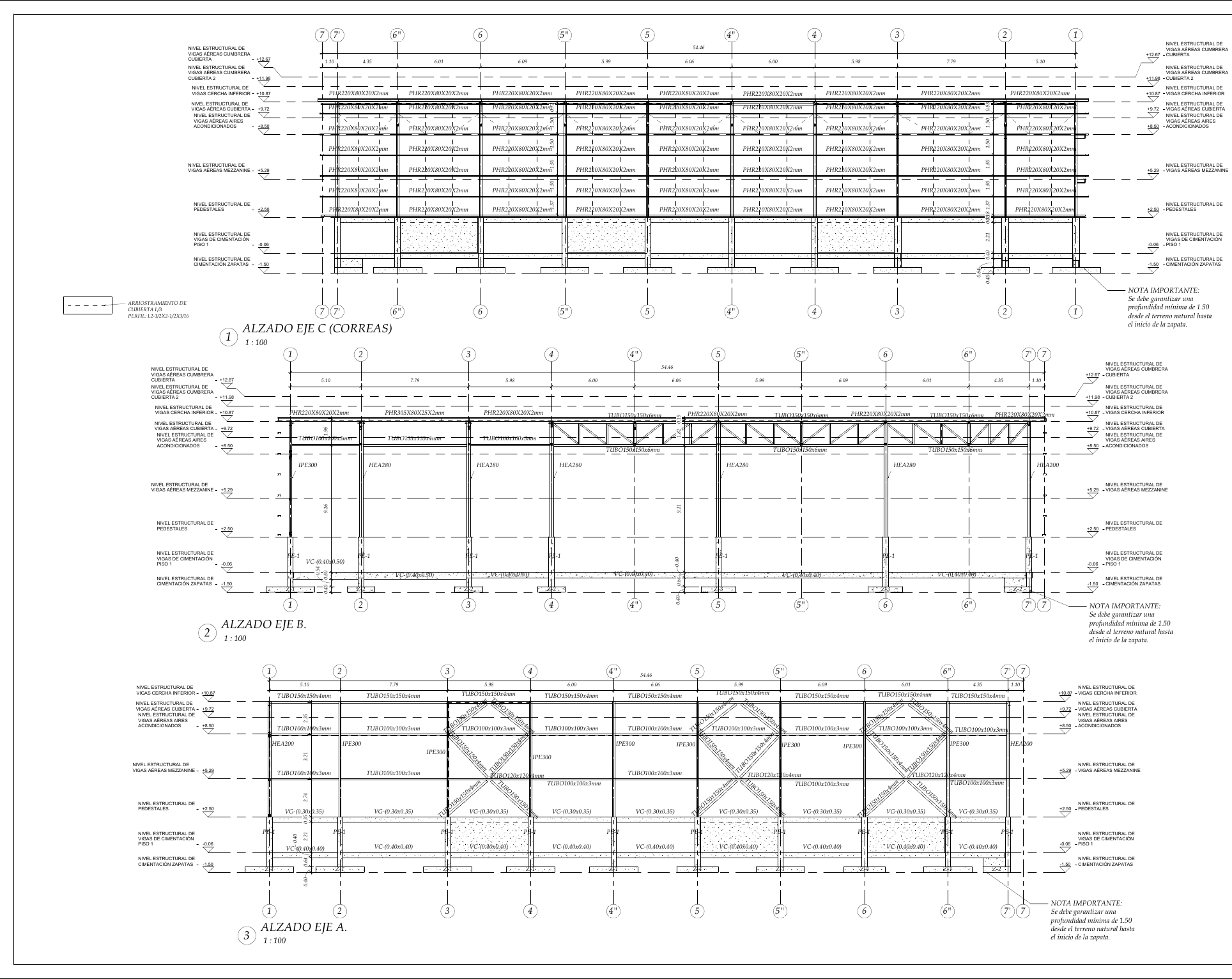

Plano estructural 11 – Bodega Lote F5 – Palmaseca
Plano estructural 11 – Bodega Lote F5 – Palmaseca

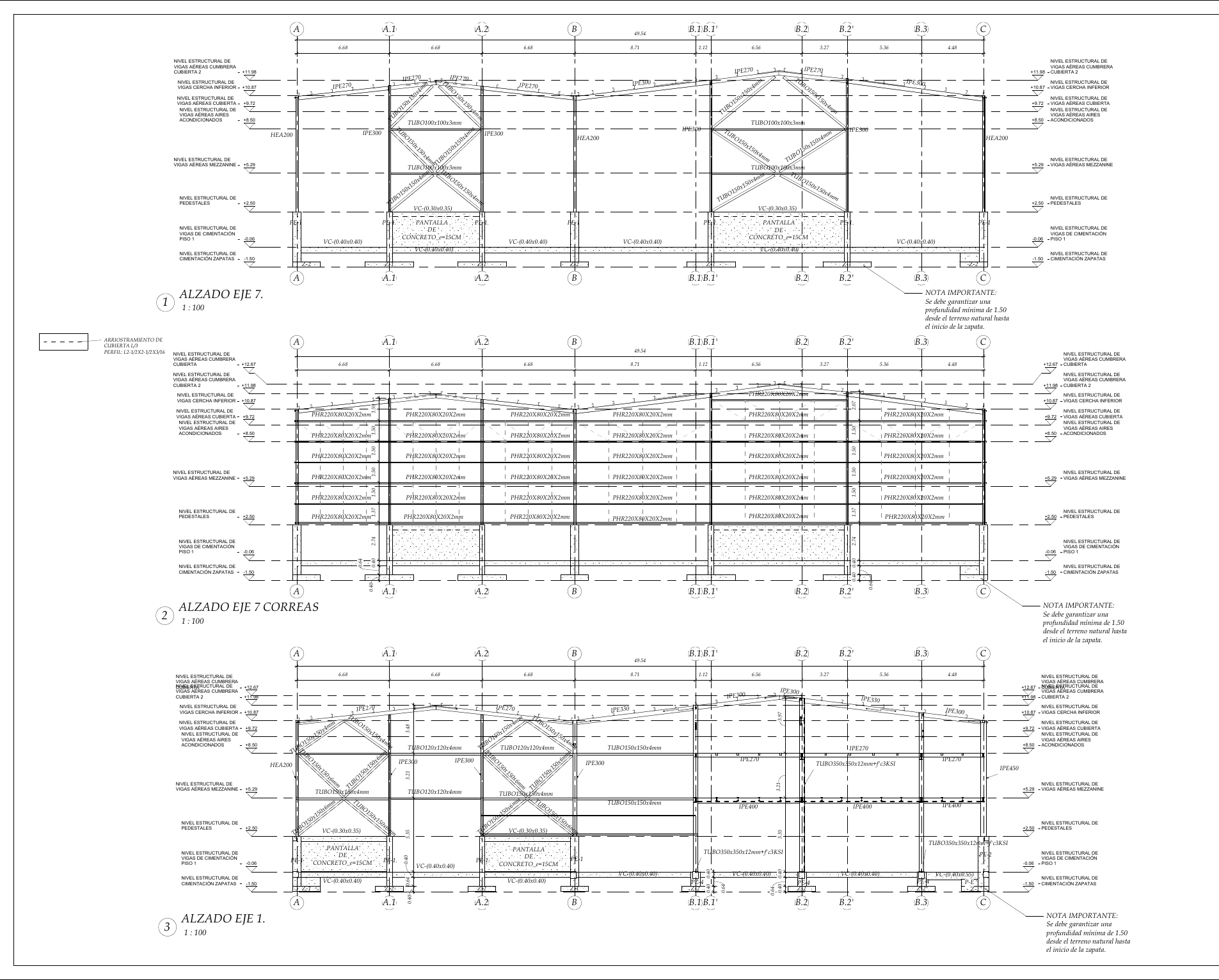

Plano estructural 12 – Bodega Lote F5 – Palmaseca
Plano estructural 12 – Bodega Lote F5 – Palmaseca

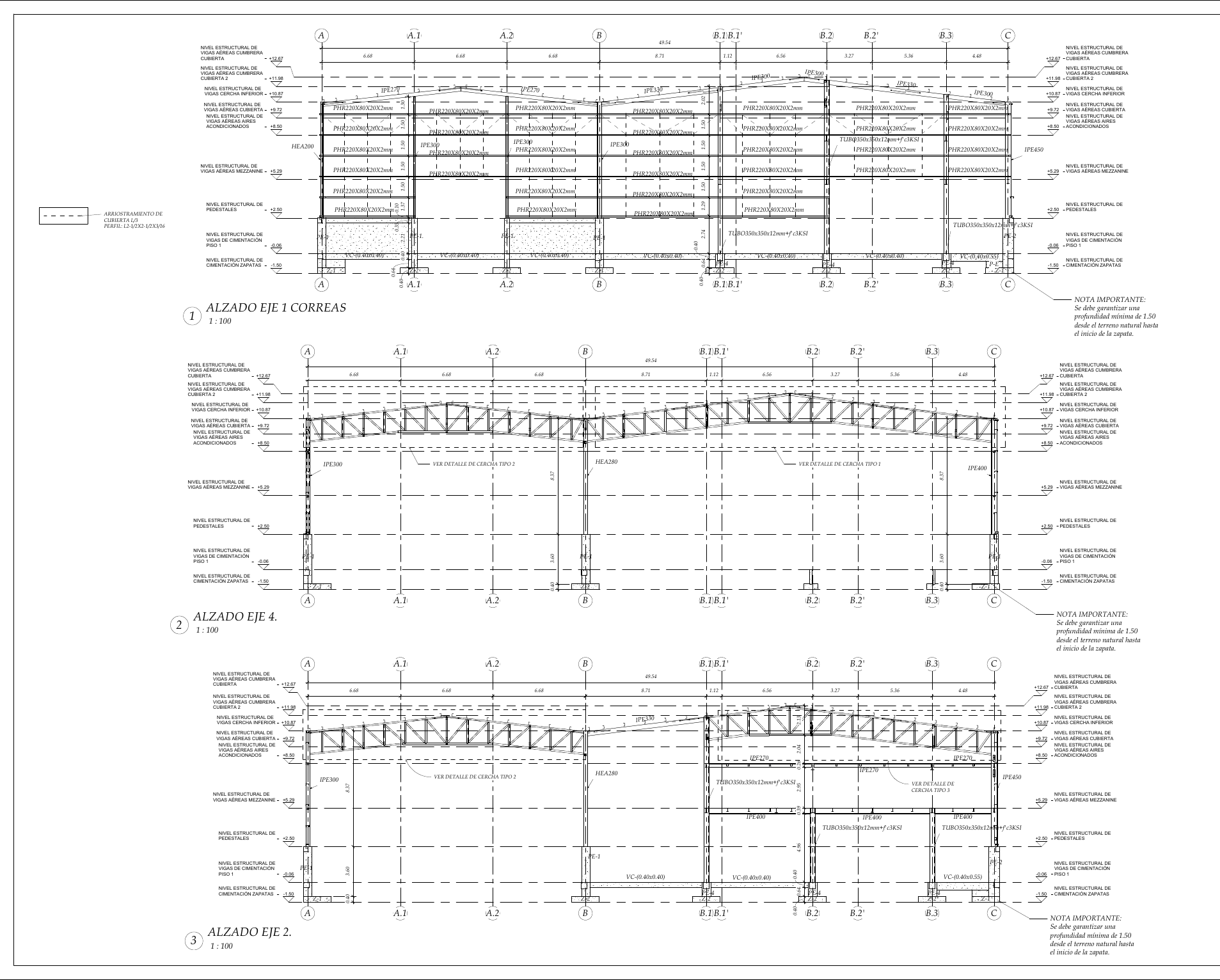

Plano estructural 13 – Bodega Lote F5 – Palmaseca
Plano estructural 13 – Bodega Lote F5 – Palmaseca

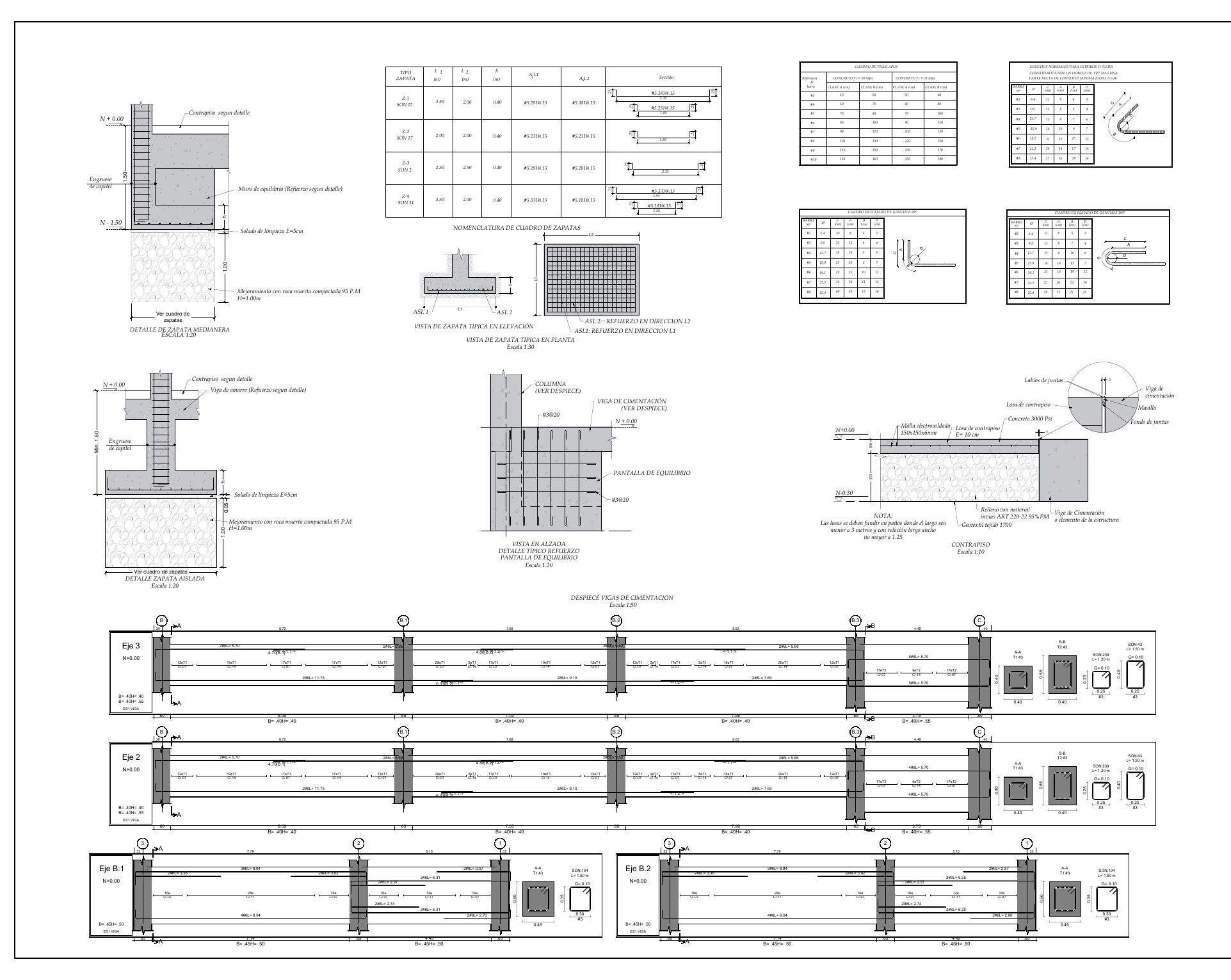

Plano estructural 14 – Bodega Lote F5 – Palmaseca
Plano estructural 14 – Bodega Lote F5 – Palmaseca

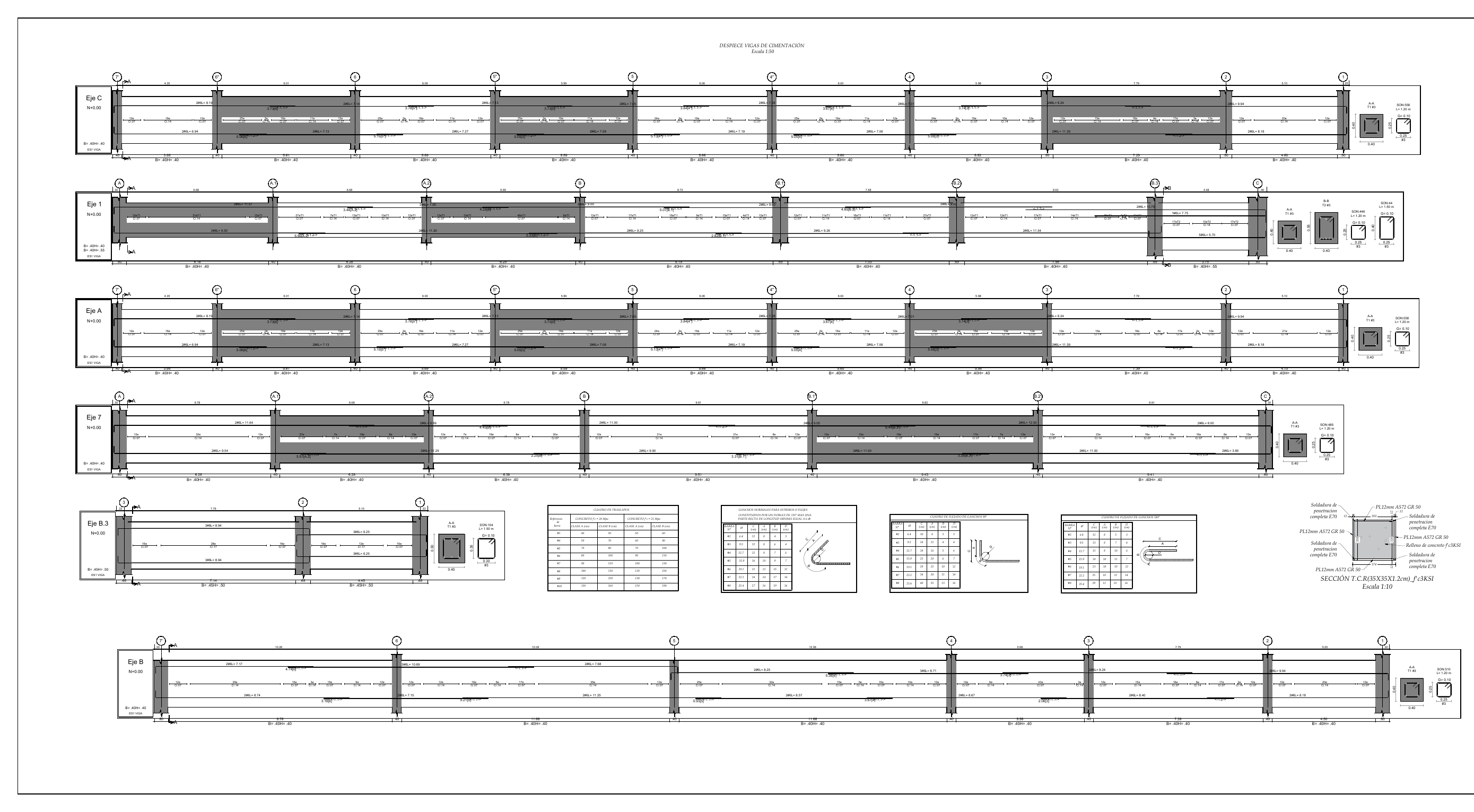

Plano estructural 15 – Bodega Lote F5 – Palmaseca
Plano estructural 15 – Bodega Lote F5 – Palmaseca

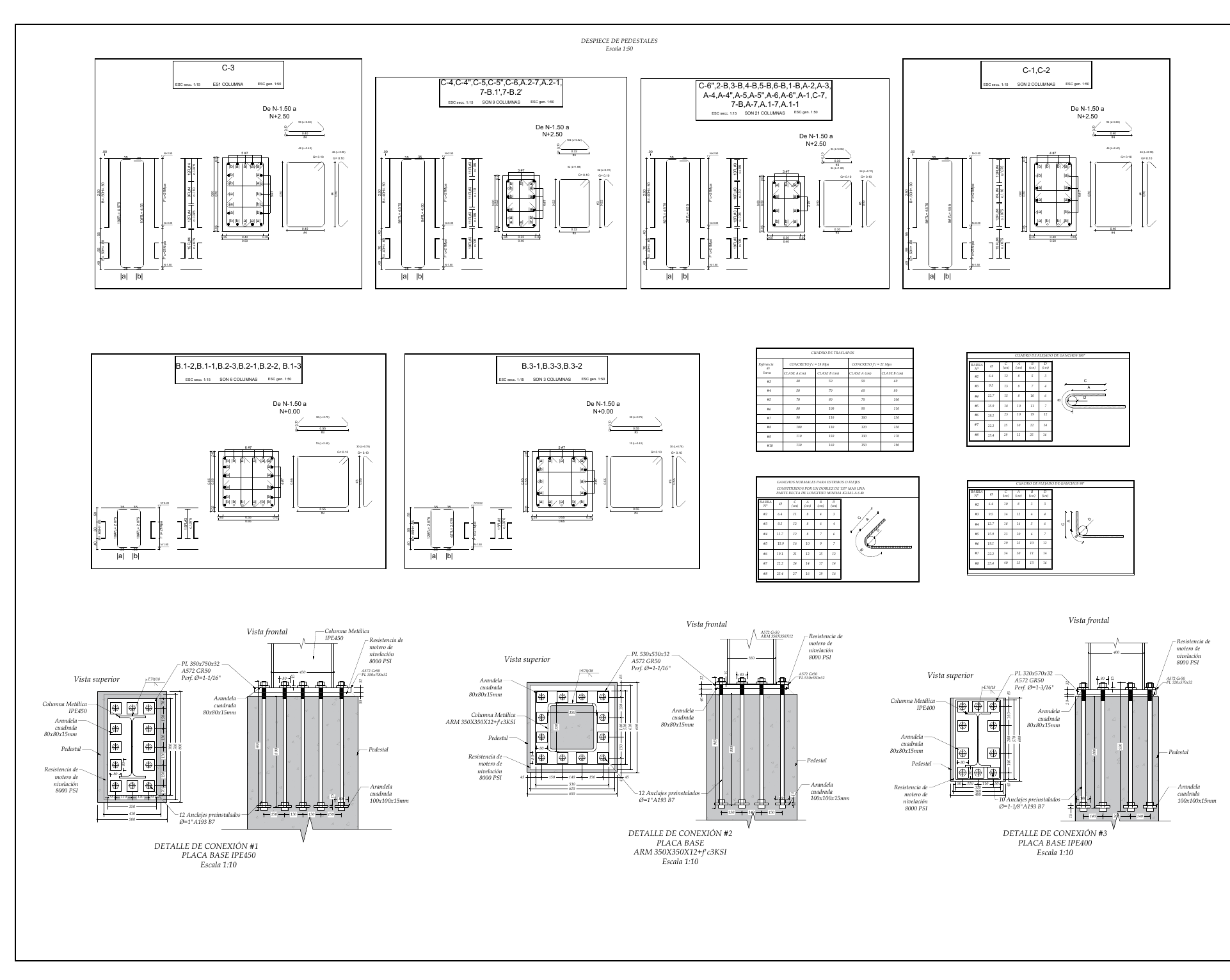

Plano estructural 16 – Bodega Lote F5 – Palmaseca
Plano estructural 16 – Bodega Lote F5 – Palmaseca

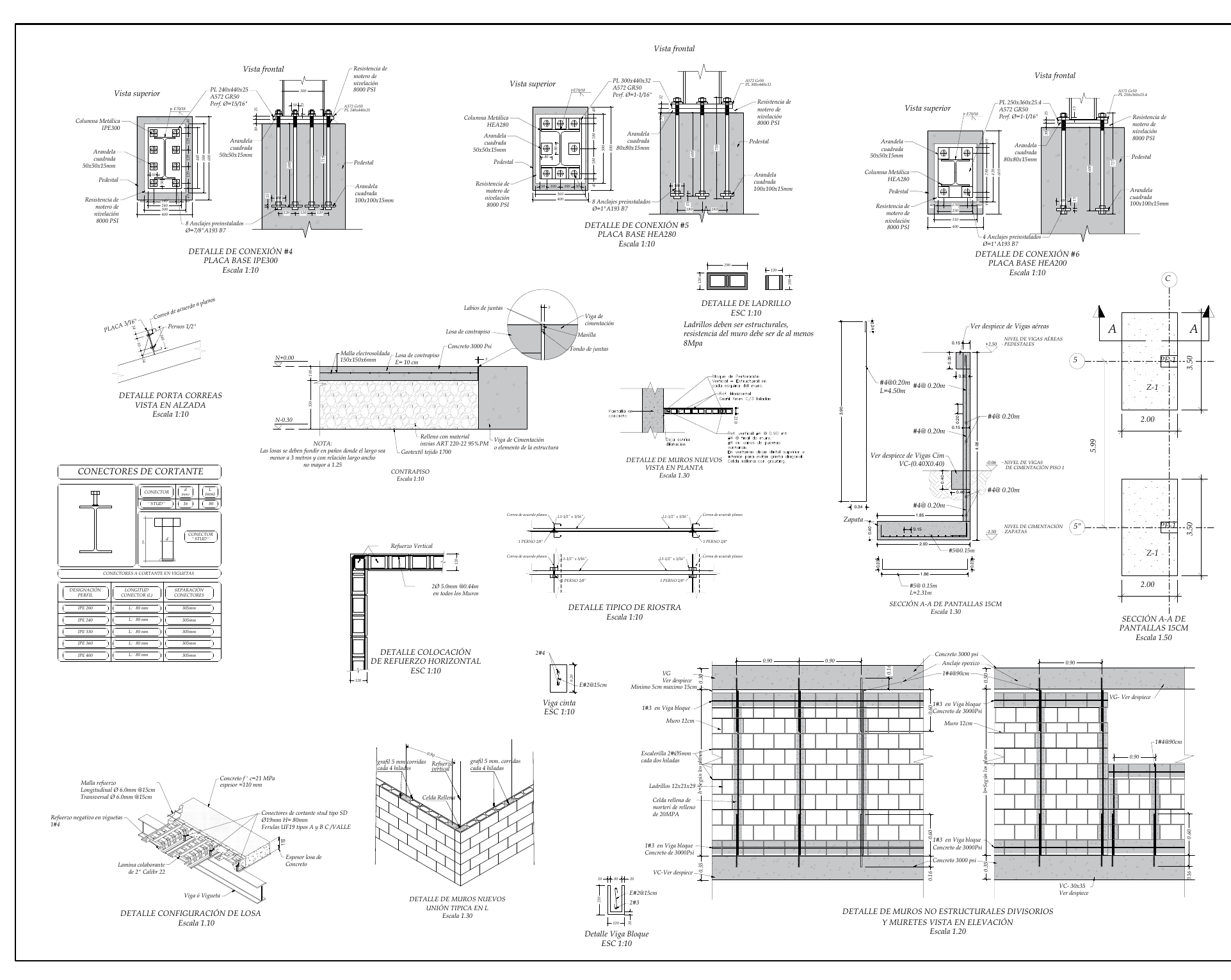

Plano estructural 17 – Bodega Lote F5 – Palmaseca
