Bodegas Ann Michel

Contexto

Complejo de bodegas industriales de 1 piso tipo hangar con un módulo de oficinas en acero, ubicado en Cali, Valle del Cauca. El sistema estructural es PRM en acero con perfiles IPE en las vigas y columnas metálicas. El diseño de conexiones fue realizado mediante DC-CAD con perfiles IPE220, IPE270, IPE330, IPE400 e IPE450. El proyecto cuenta con modelo BIM completo exportado en formato IFC.

Rol

Ingeniero estructural apoyando el diseño, modelación, producción de planos de despieces y memorias de cálculo.

Proceso

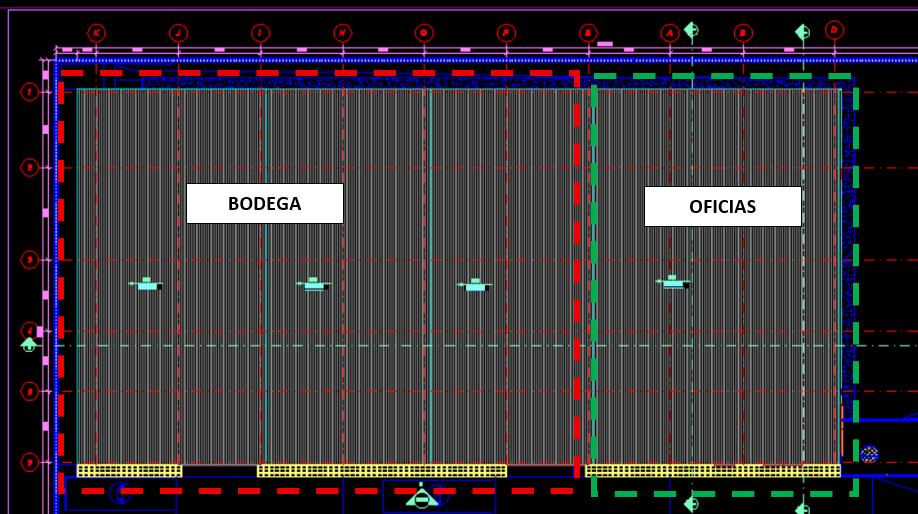

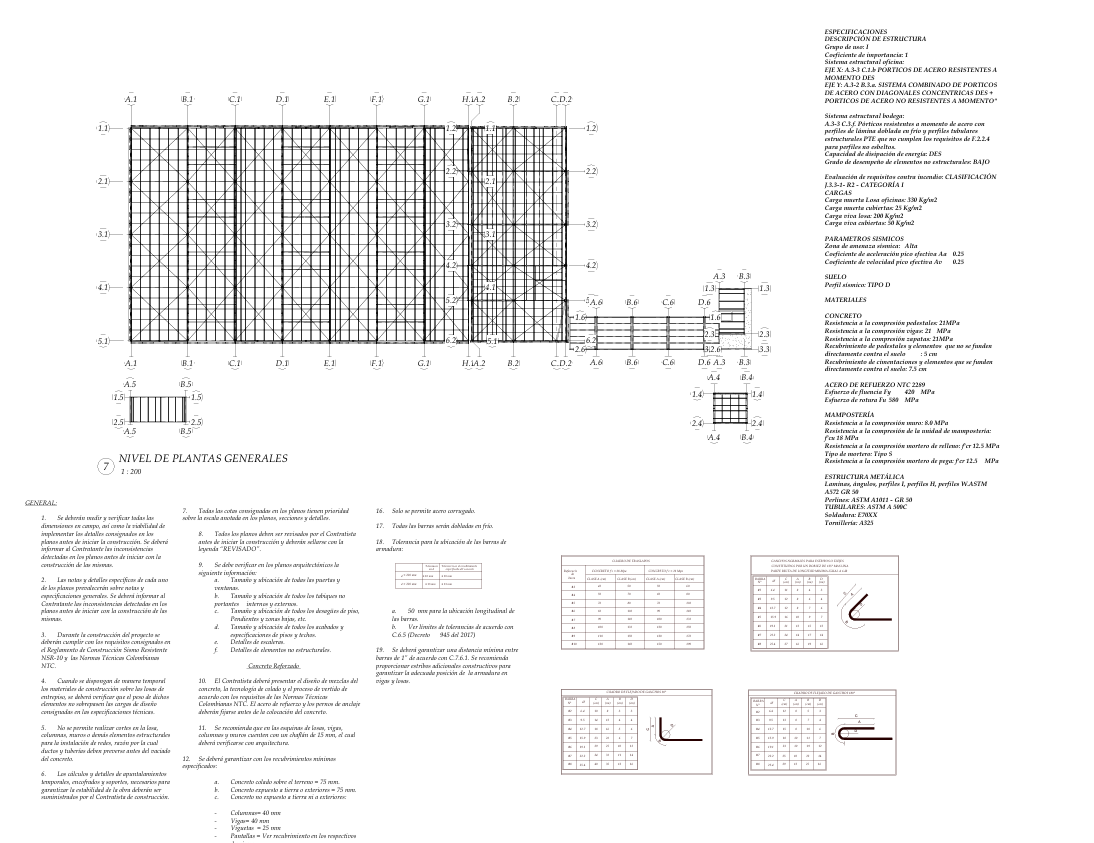

• Desarrollo de planteamientos estructurales para ambos cuerpos de bodega y el bloque de oficinas de múltiples niveles, diferenciando las demandas de grandes luces y múltiples pisos

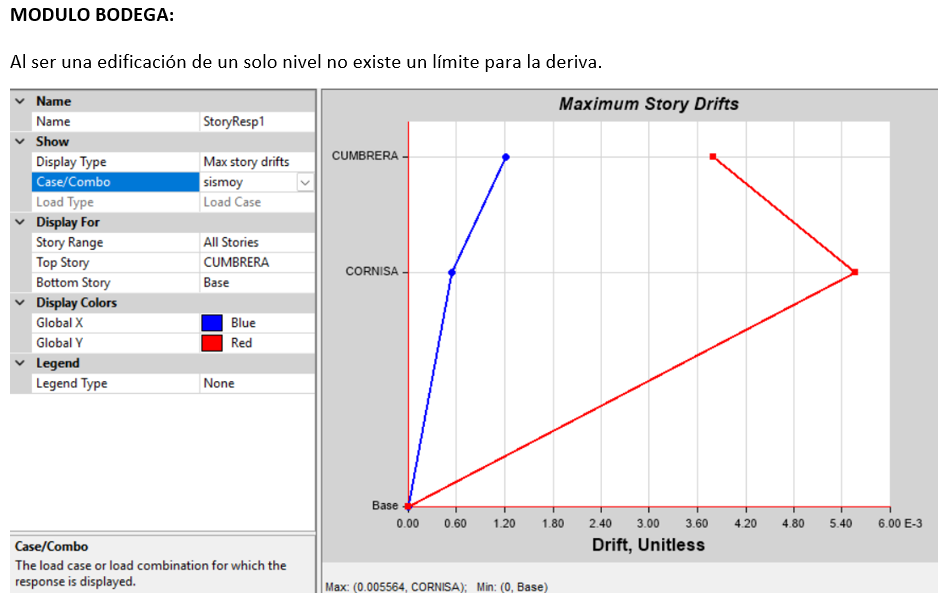

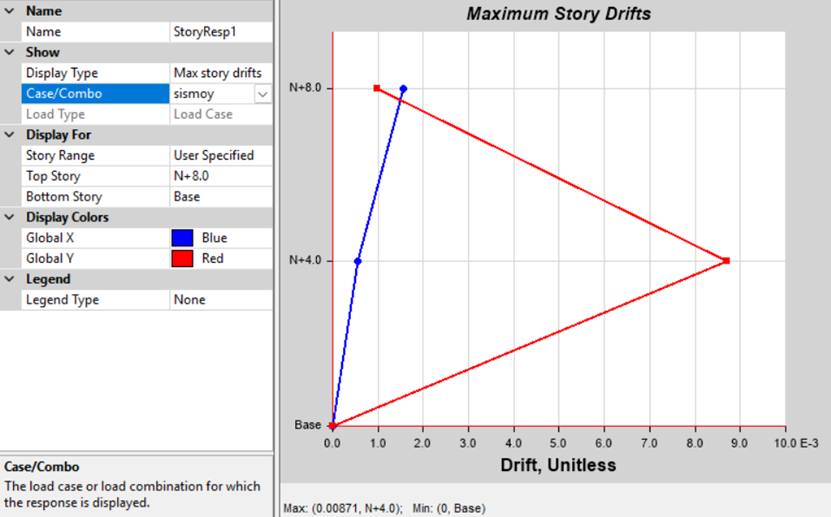

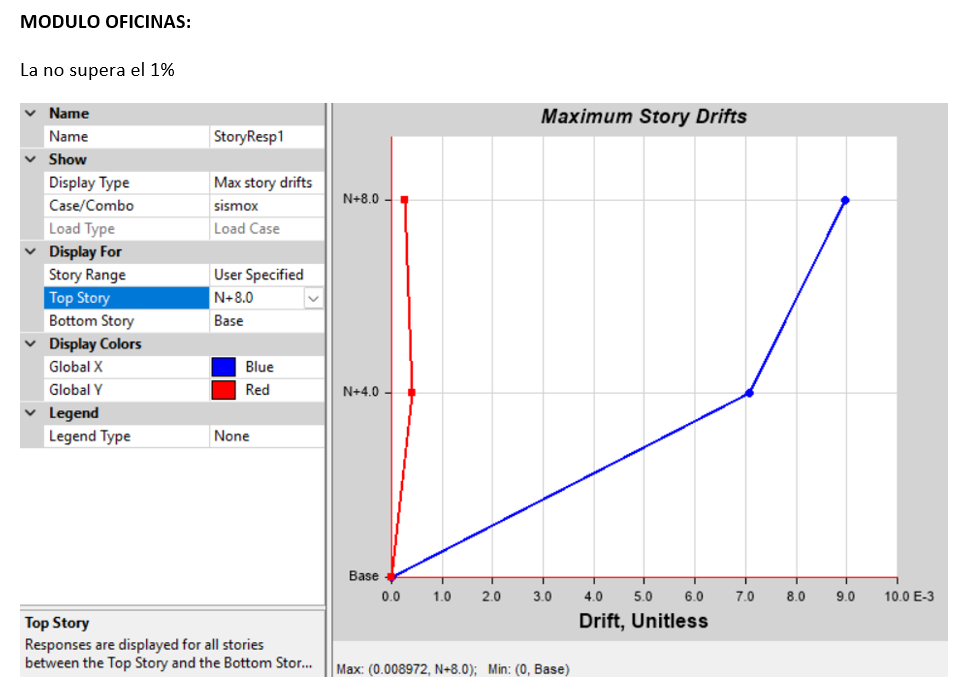

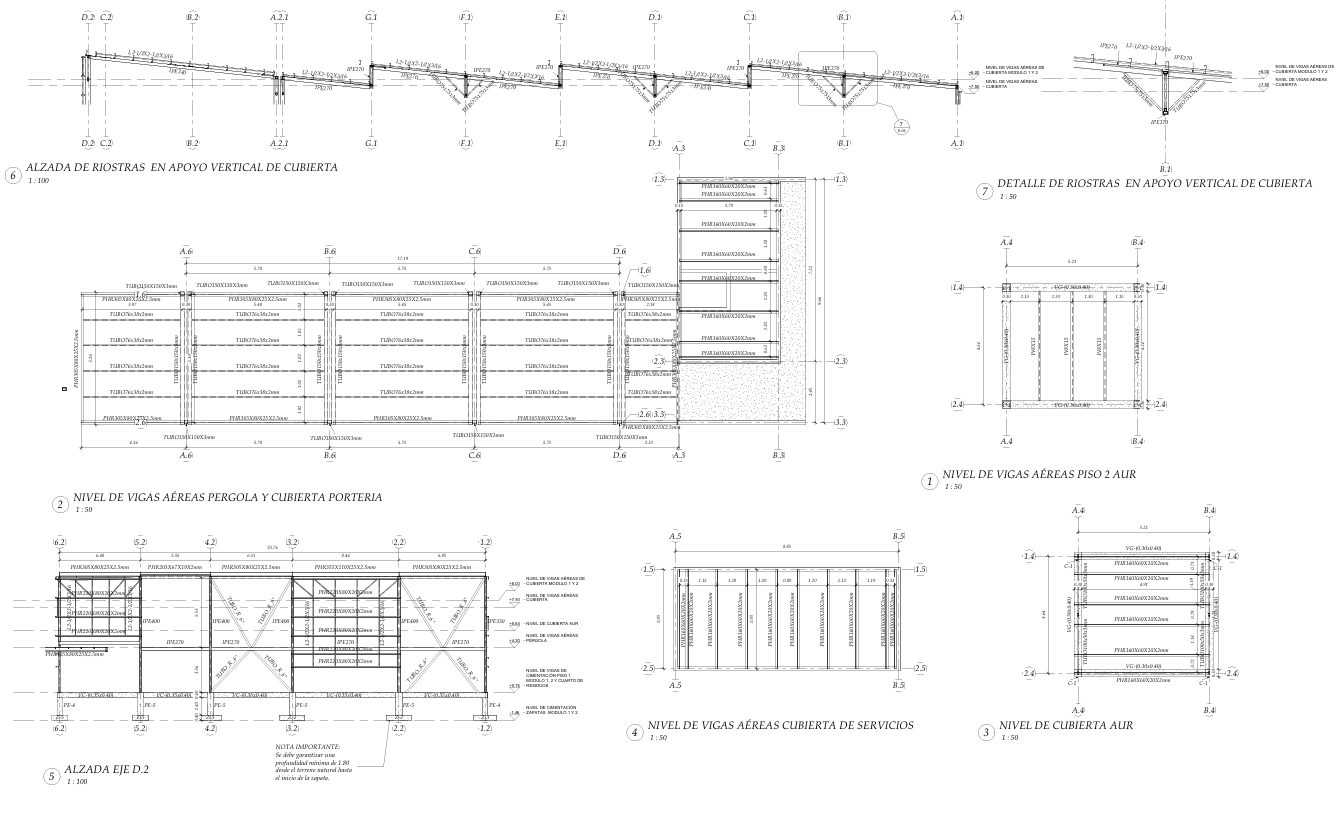

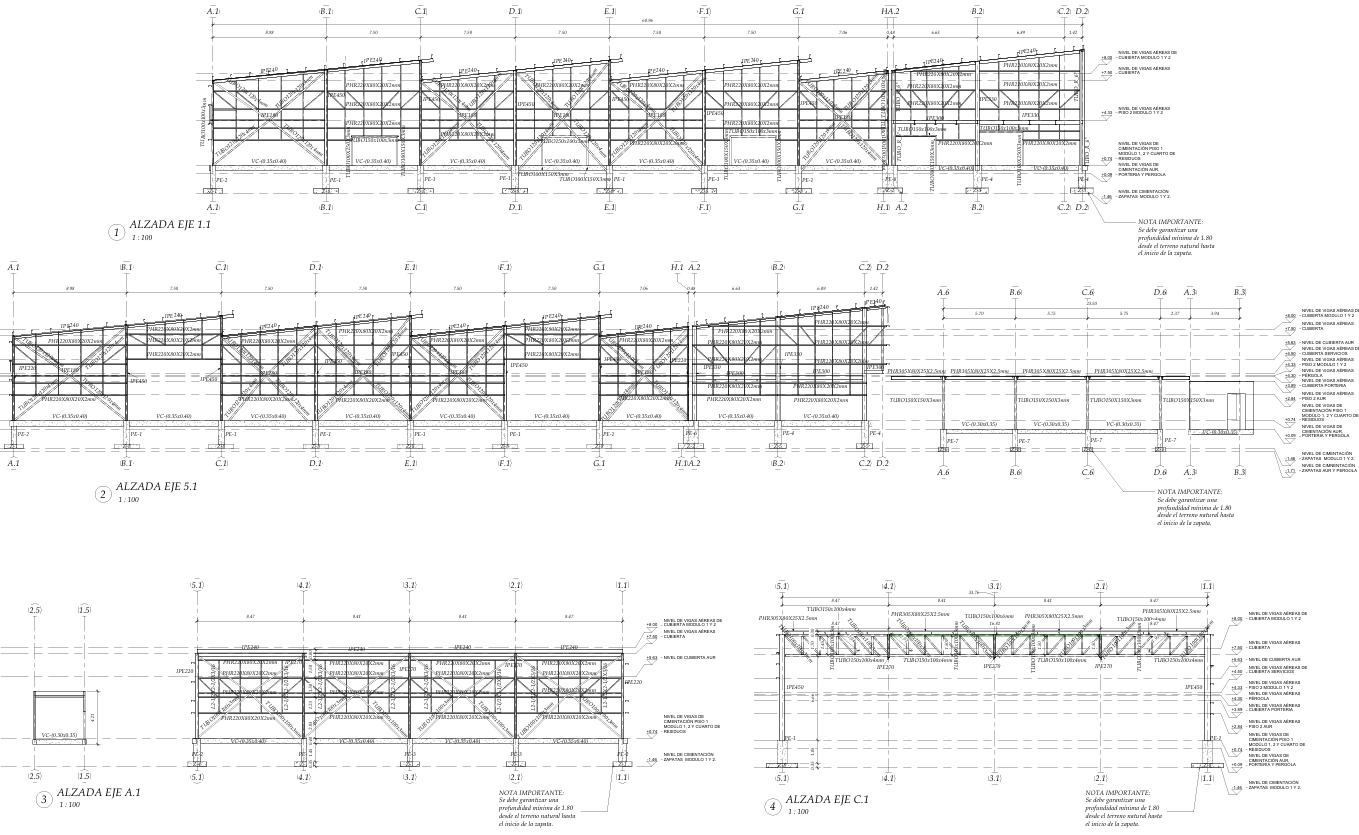

• Creación de múltiples versiones del modelo ETABS para optimizar el comportamiento sísmico del sistema mixto acero-concreto
• Diseño de 5 tipos de conexiones IPE (IPE220, IPE270, IPE330, IPE400, IPE450) mediante DC-CAD, cubriendo el rango completo de perfiles del proyecto

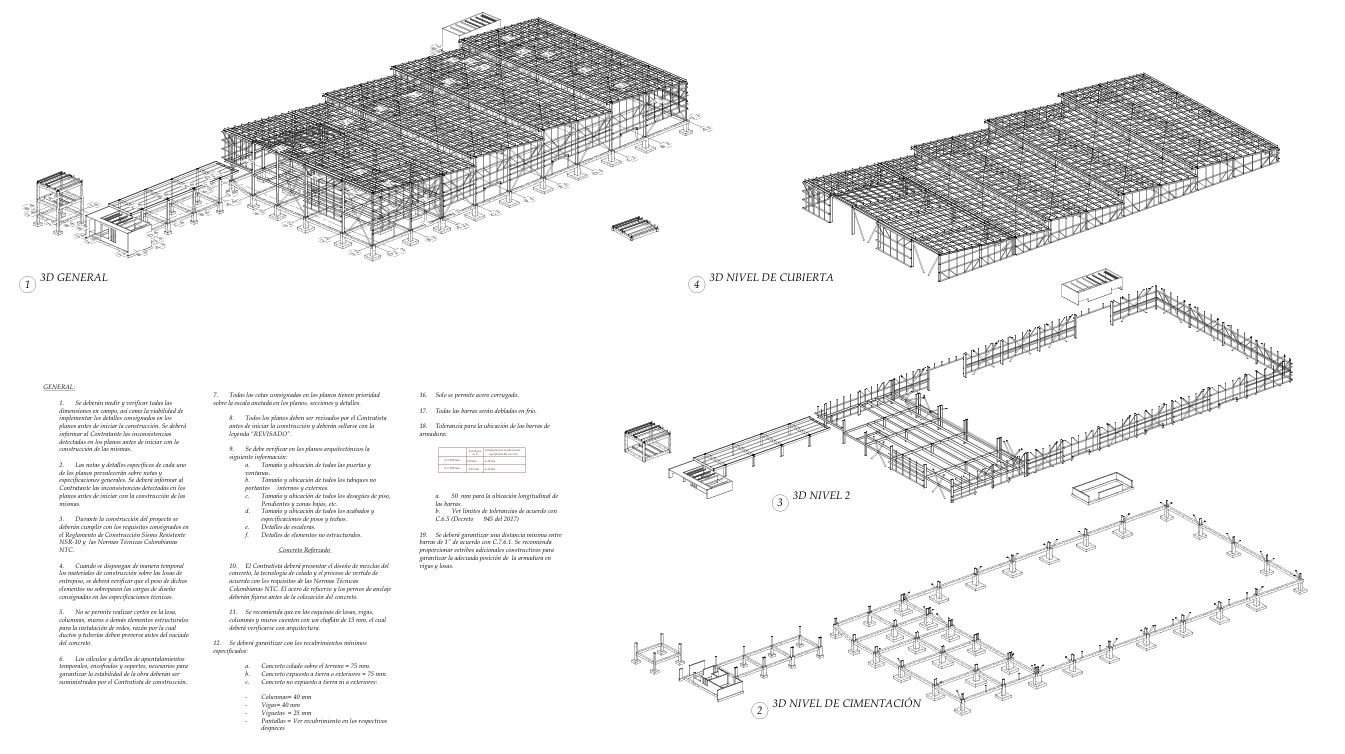

• Producción del modelo BIM en formato IFC para coordinación con el equipo de arquitectura AP Arquitectos

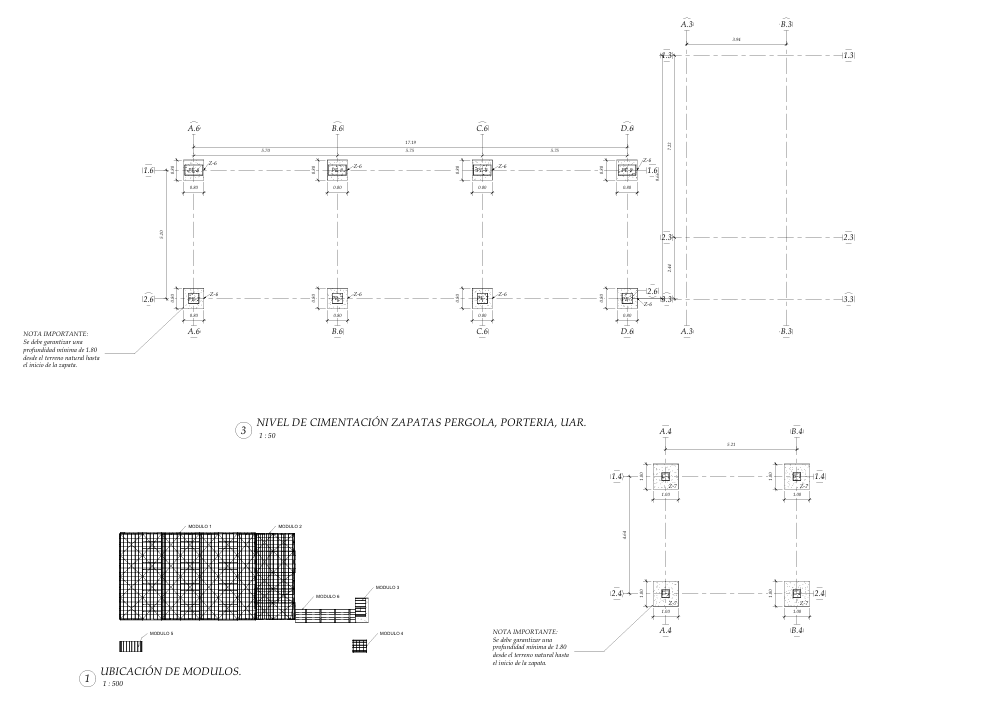

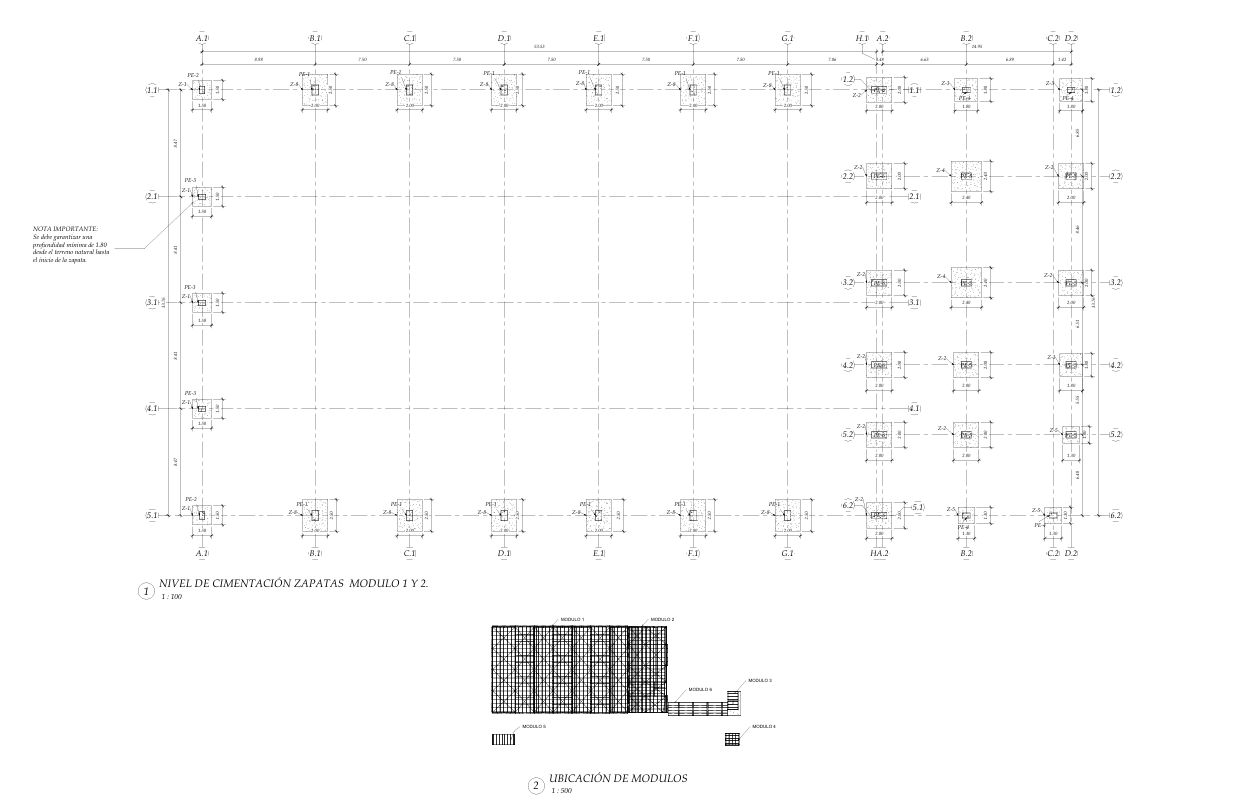

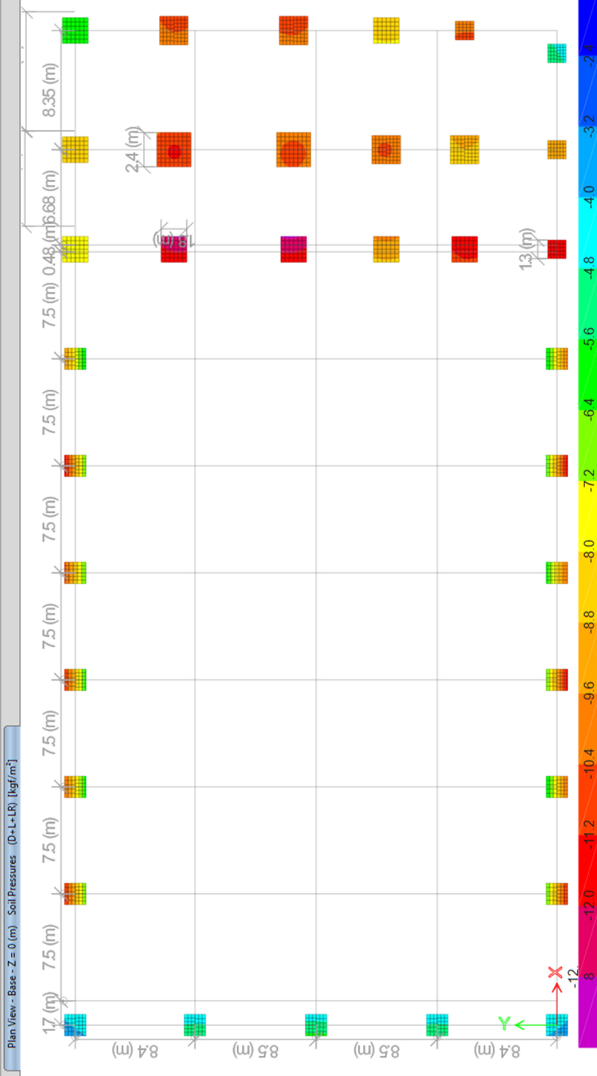

• Diseño del sistema de cimentación (zapatas + vigas de cimentación) para las cargas combinadas de bodega y oficinas

Resultados

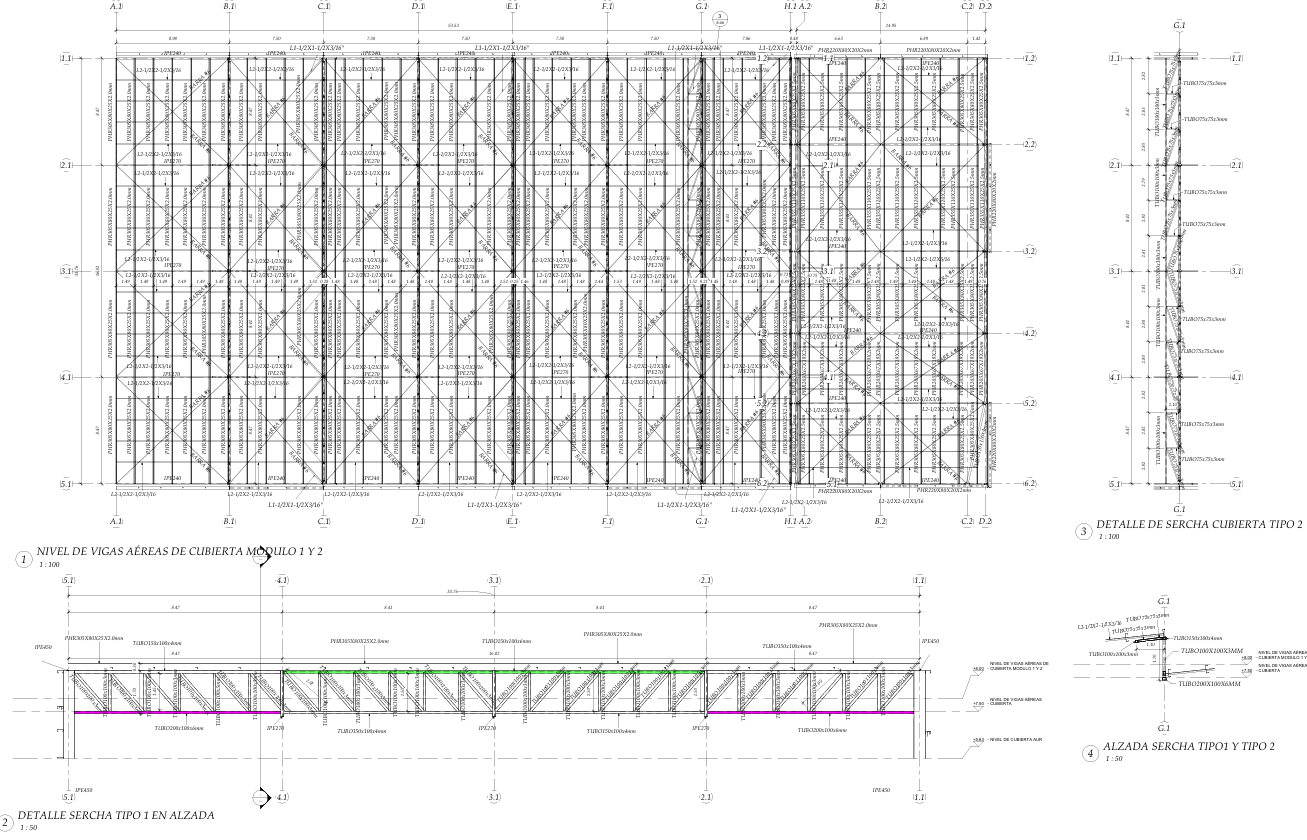

• Sistema PRM en acero resolviendo las demandas de grandes luces para bodegas tipo hangar de 1 piso
• Cinco tipos de conexiones IPE cubriendo el rango completo de tamaños de vigas presentes en el proyecto
• Modelo BIM en IFC facilitando coordinación continua con el equipo de arquitectura

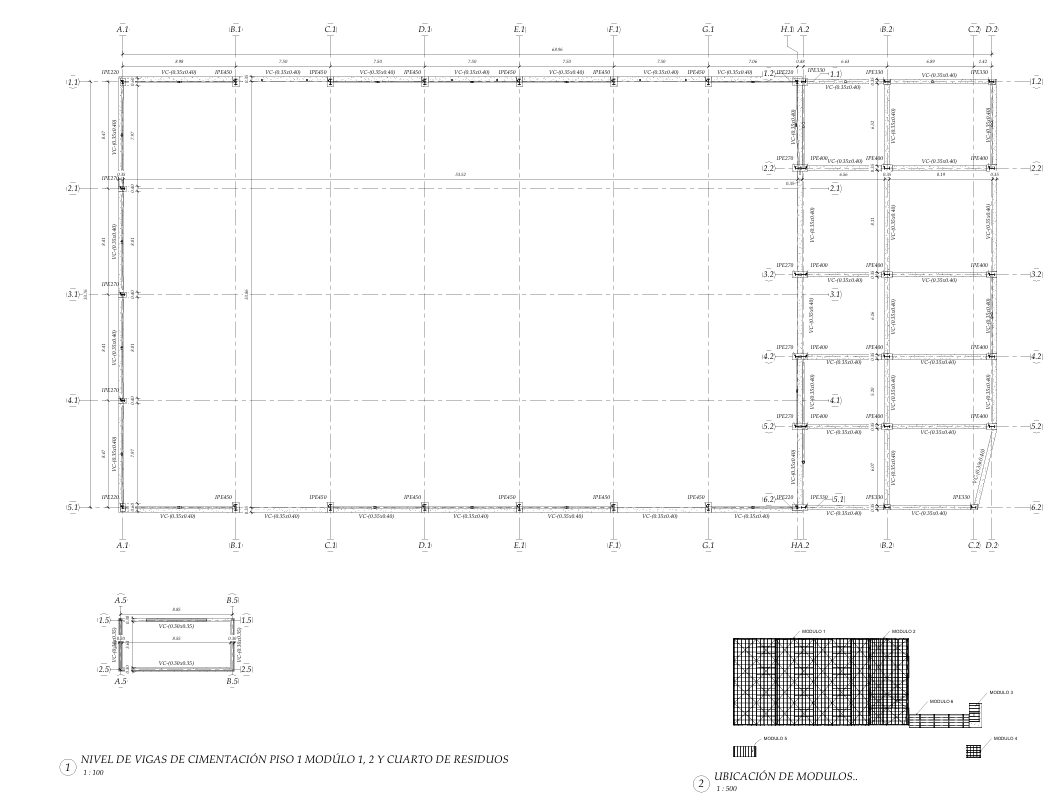

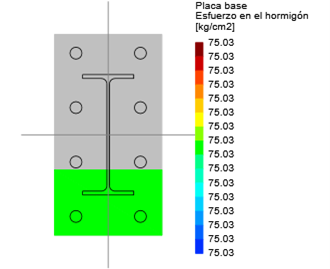

• Cimentación diseñada con zapatas, vigas de cimentación y pedestales para las cargas concentradas de las columnas metálicas

Lecciones

La consideración de las cargas de viento en estructuras tipo bodega de acero resulta ser el punto crítico del diseño. Las bodegas tipo hangar presentan grandes superficies expuestas al viento con poca masa sísmica propia, lo que hace que los coeficientes de presión lateral dominen sobre la demanda sísmica. En este proyecto, el dimensionamiento de las conexiones y los arriostramientos estuvo gobernado por las combinaciones de carga que incluían viento, no por las combinaciones sísmicas.
