Cristóbal Colón

Contexto

Vivienda multifamiliar de dos niveles en concreto con columnas de 40×40 cm que requería modificación y ampliación. Al ser una estructura construida sin cumplimiento pleno de la NSR-10 vigente, fue necesario evaluar la capacidad existente y diseñar el reforzamiento implementando un sistema de pórticos resistentes a momento. La intervención incluyó el diseño de una cubierta con perfiles tubulares metálicos en la terraza, con conexiones especializadas de placas base tubo-en-viga.

Rol

Ingeniero estructural apoyando el diseño, modelación, producción de planos de despieces y memorias de cálculo.

Proceso

• Evaluación de la estructura existente de dos niveles en concreto con columnas de 40×40 cm

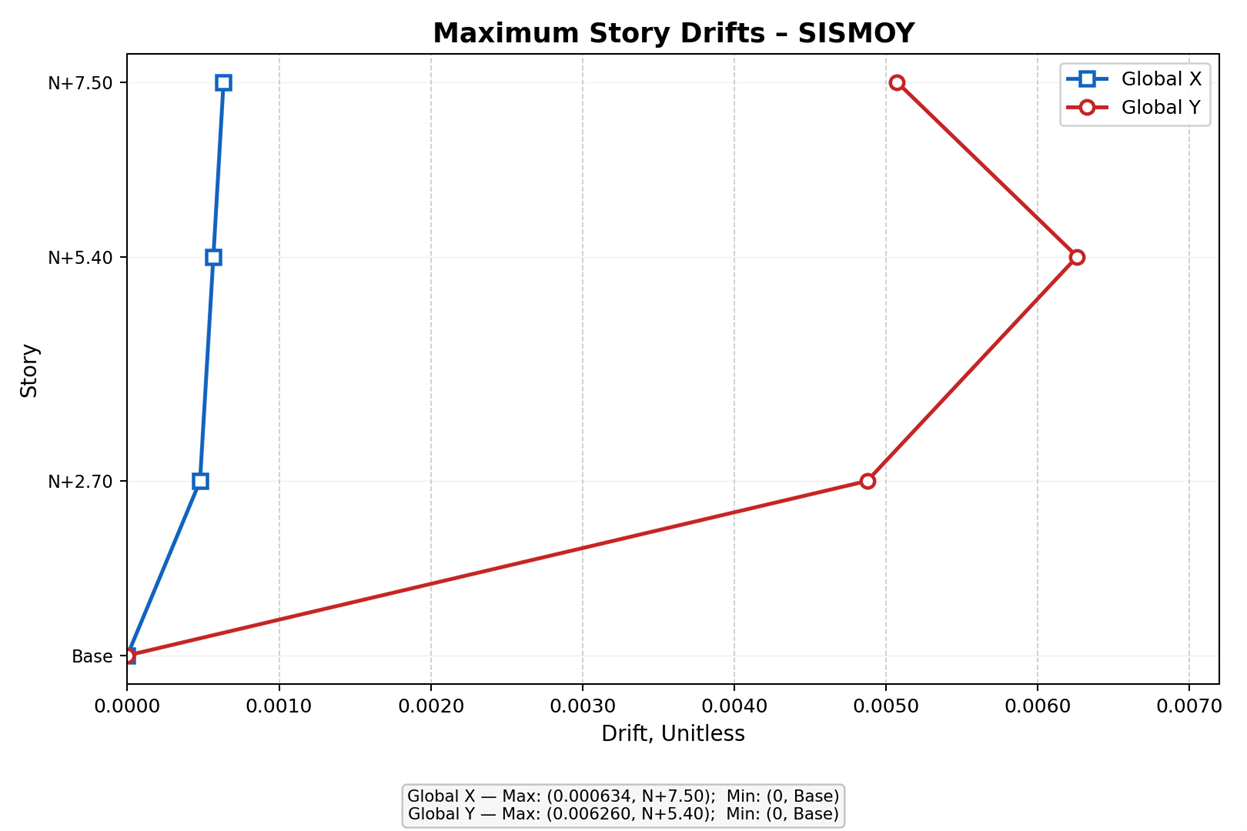

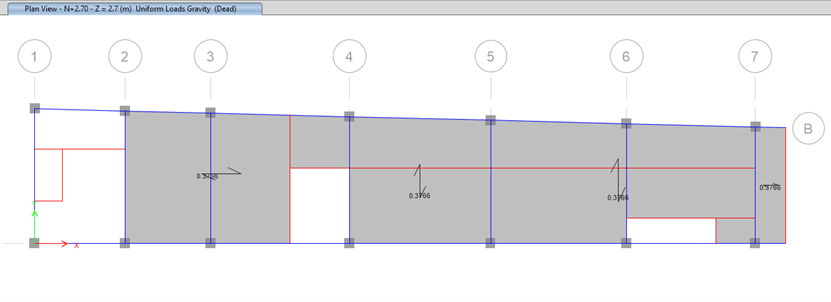

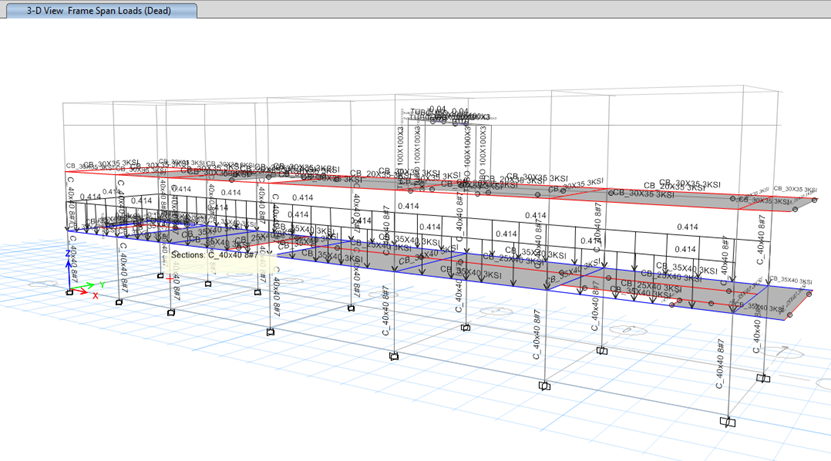

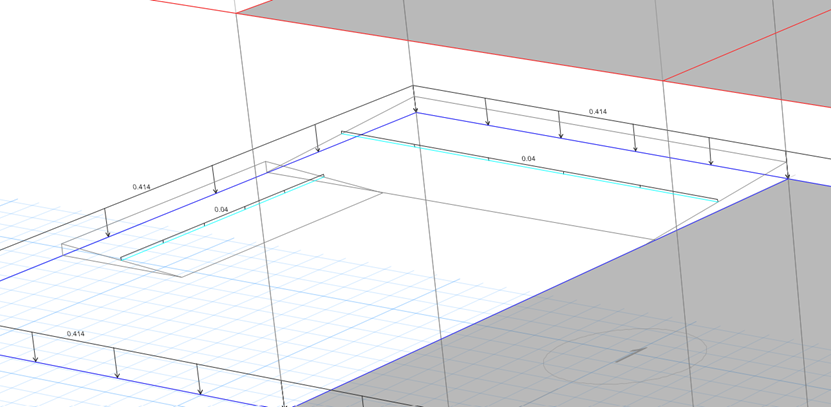

• Modelación del sistema combinado de concreto PRM y elementos metálicos de cubierta en ETABS

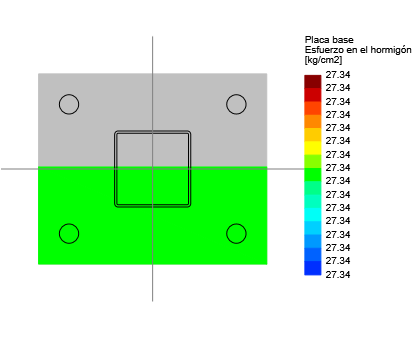

• Diseño de placas base especializadas para conexión tubo-en-viga de perfiles tubulares 100×100×3 mm en la terraza
• Ejecución de análisis de reacciones filtradas para verificar las trayectorias reales de carga
• Diseño de zapatas y elementos no estructurales

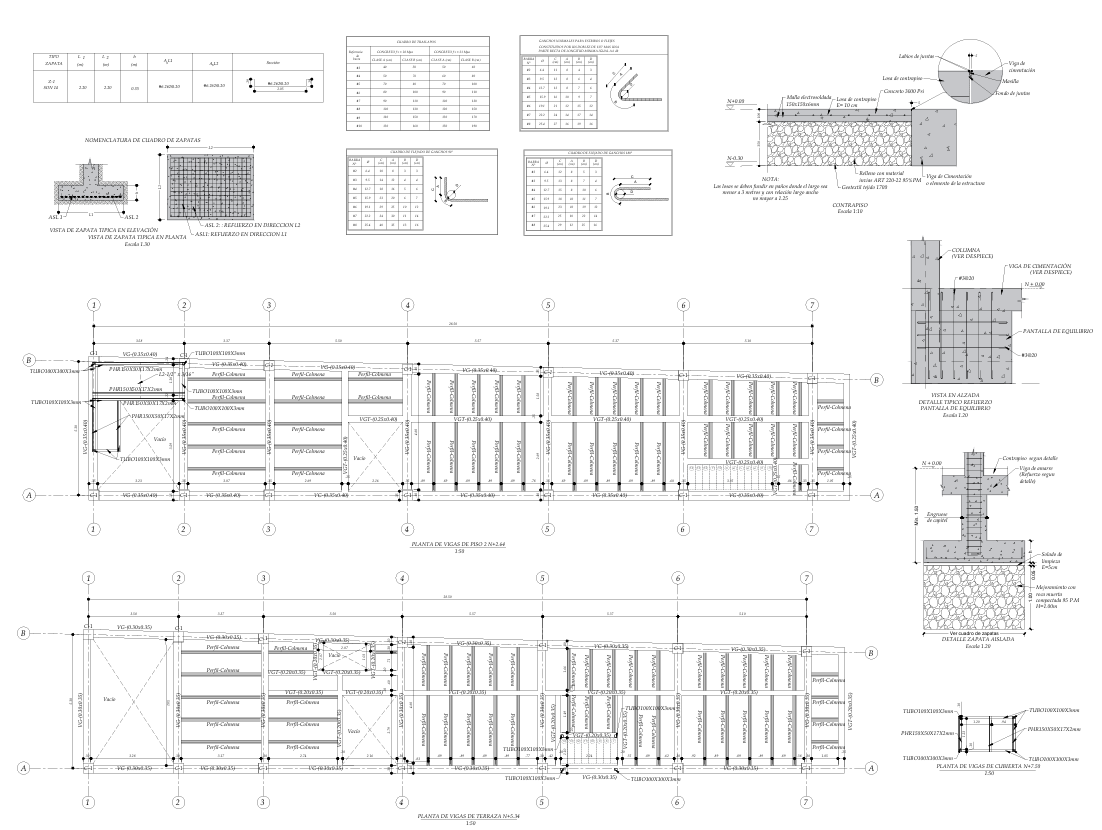

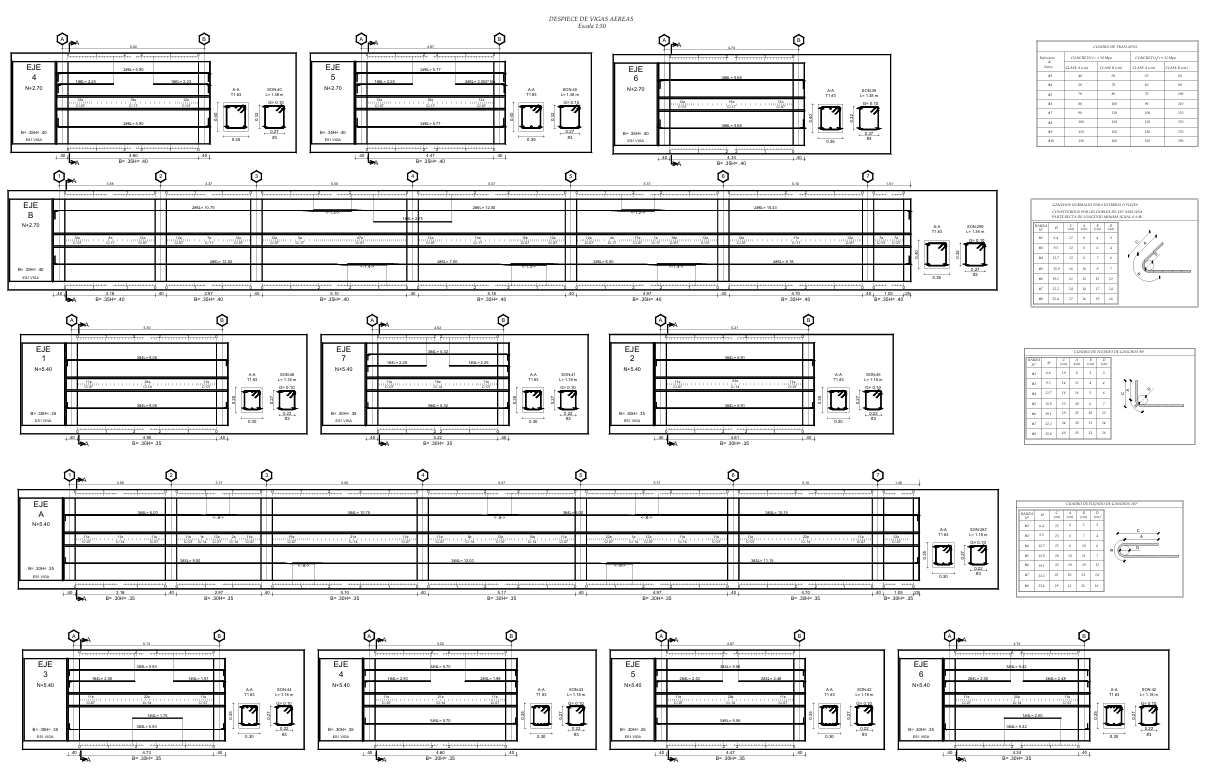

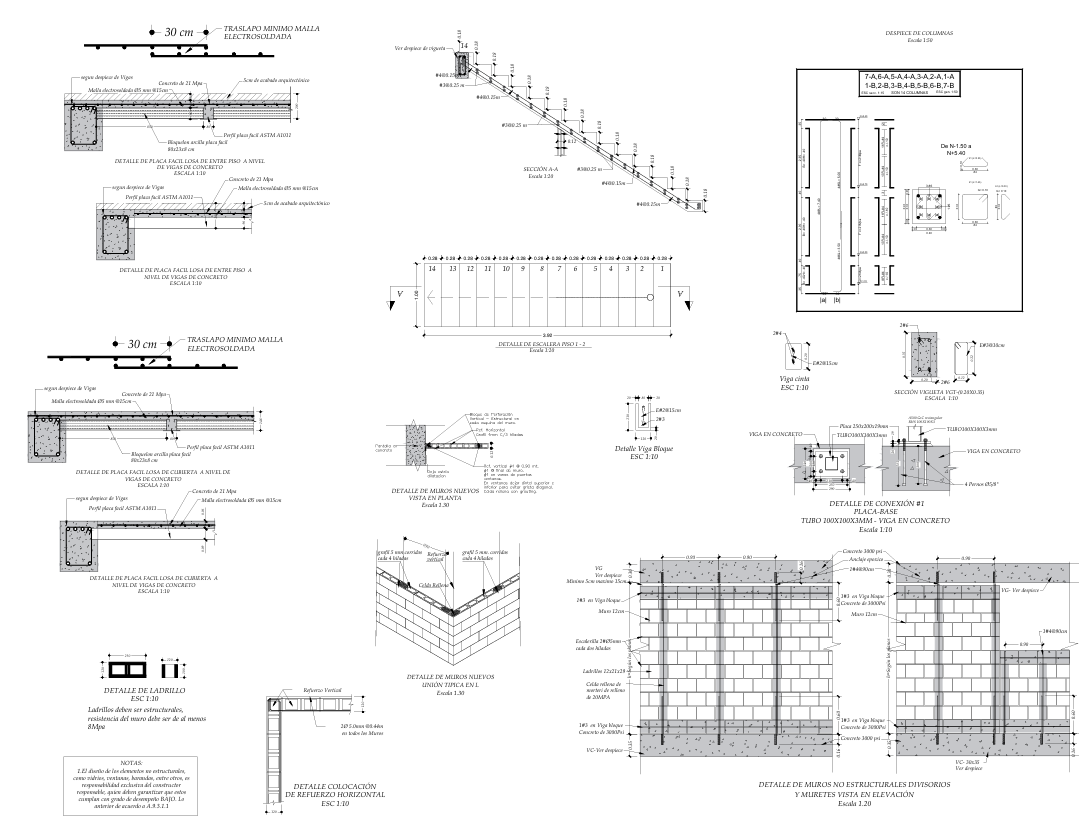

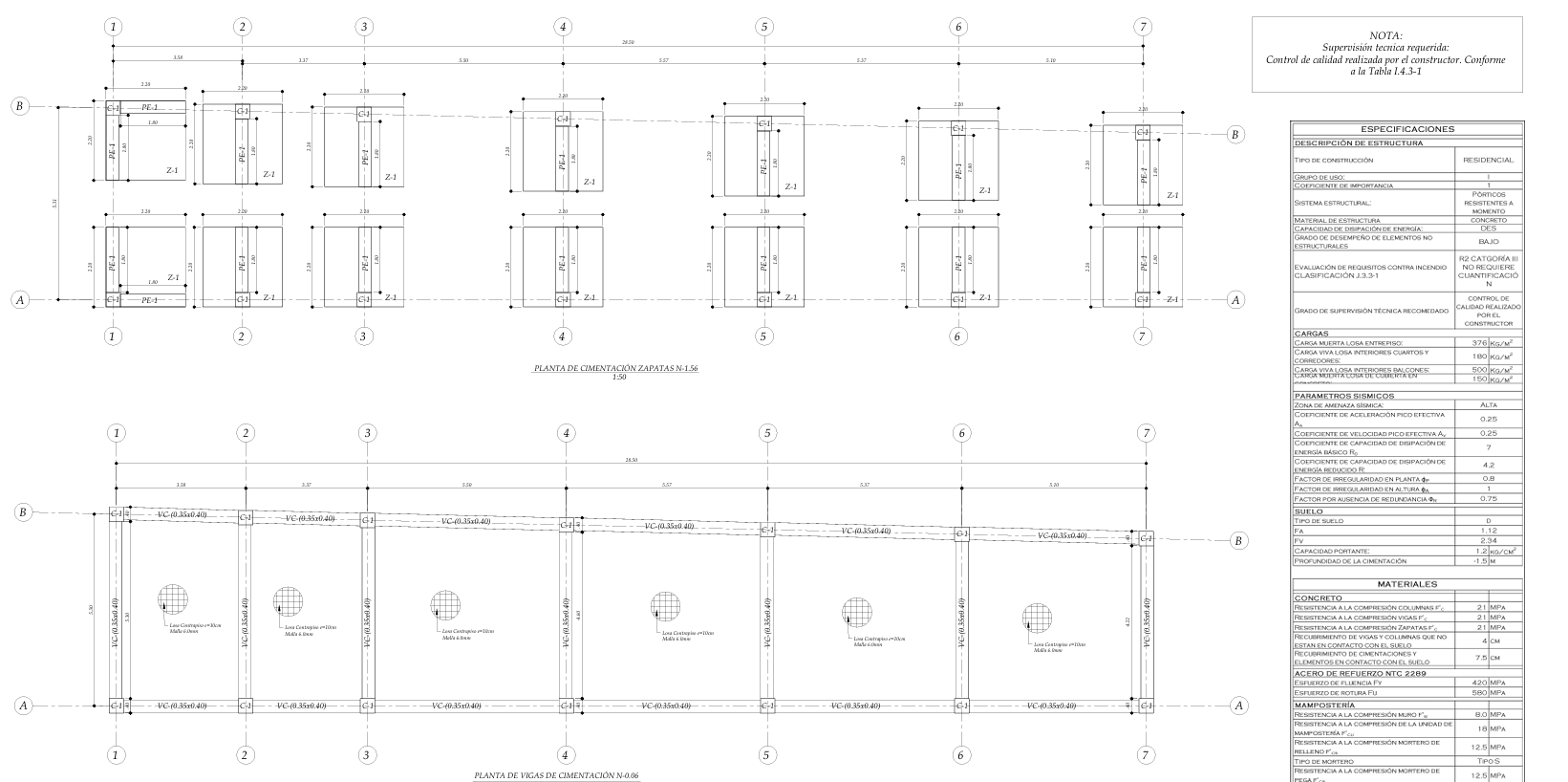

• Producción de 5 láminas estructurales con detalles de conexiones

Resultados

• Estructura existente en concreto verificada para continuar en uso con las modificaciones propuestas

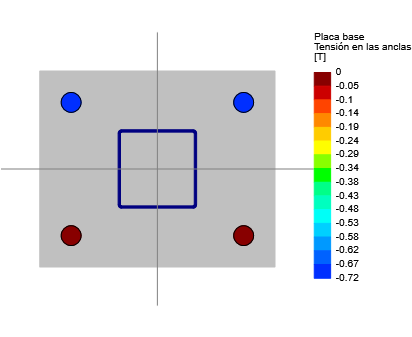

• Placas base de 250×250×12 mm diseñadas para conexiones tubo-en-viga de perfiles 100×100×3 mm a nivel de terraza
• Análisis de reacciones filtradas confirmando que la distribución de cargas coincide con las hipótesis de diseño

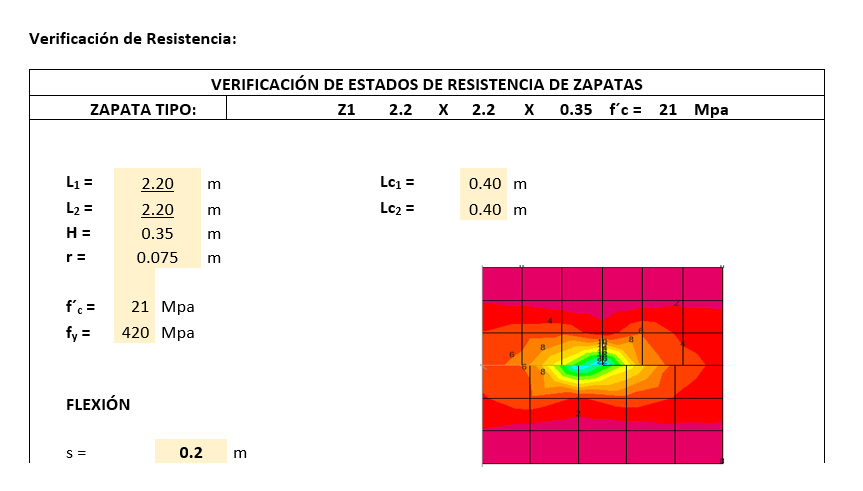

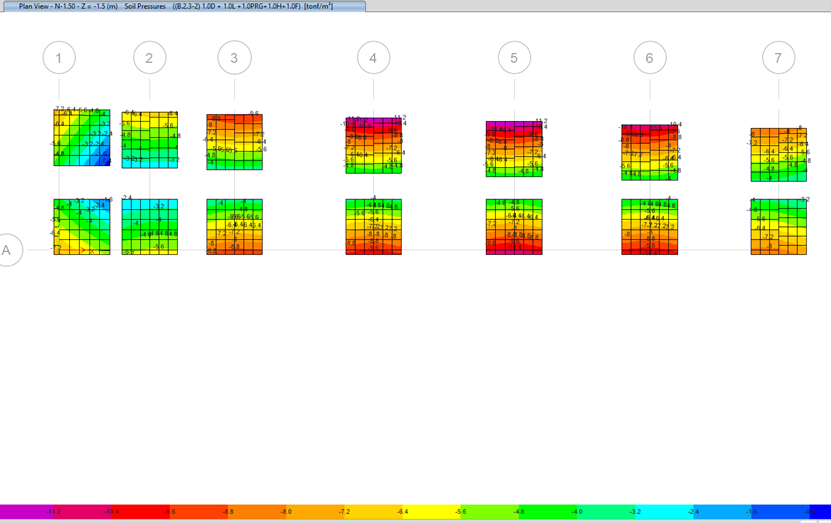

• Diseño completo de zapatas con verificación de presiones sobre el suelo por debajo de la capacidad admisible

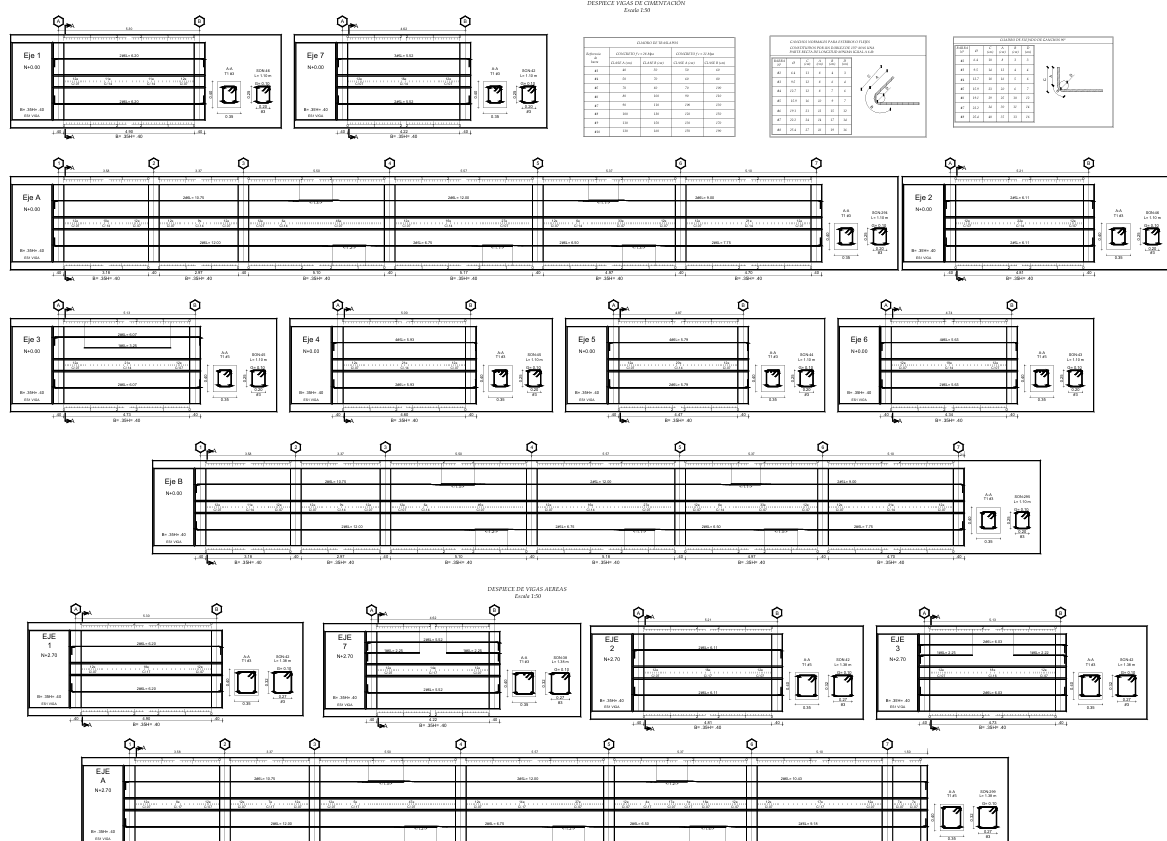

• Cinco planos estructurales con detalles constructivos completos y soldaduras especificadas

Lecciones

Las conexiones de placas base tubo-en-viga son engañosamente simples en concepto, pero requieren atención cuidadosa a las fuerzas de apalancamiento y al dimensionamiento de soldaduras. La excentricidad entre el centroide del tubo y el ala de la viga genera momentos secundarios que un diseño de placa estándar no captura.
