Reconocimiento y Ampliación Comercial Industrial — Miranda, Cauca

Mueblería Linares

Edificio Comercial con Estructura Metálica de Grandes Luces

Diseño Estructural Diseño en Acero DC-CAD ETABS NSR-10

Puntos Clave

  • Grandes luces libres para espacio comercial
  • Diseño de viga adicional por modificación constructiva
  • Memoria de vigas de 16 páginas
  • Verificación de nodos críticos 4-A, C-4 y C-5
  • Cimentación combinada: zapatas + vigas de cimentación

Especificaciones Técnicas

Sistema Estructural
Pórticos Resistentes a Momento en Acero
Normativa
NSR-10, AISC 360
Software
ETABS, DC-CAD
Cimentación
Zapatas aisladas + vigas de cimentación + pedestales

Contexto

Edificio comercial de 3 niveles para mueblería en Miranda, Cauca, resuelto con PRM en acero. La configuración requería grandes luces libres para áreas de exhibición sin columnas intermedias, alcanzando una luz máxima de 5.5 metros. Durante la fase constructiva se requirió el diseño de una viga adicional por modificación en campo, documentada con una memoria de vigas de 16 páginas.

Rol

Ingeniero estructural apoyando el diseño, modelación, producción de planos de despieces y memorias de cálculo.

Proceso

  • Desarrollo de la configuración estructural para un espacio comercial de gran luz que requiere áreas de exhibición libres de columnas intermedias
  • Modelación en ETABS con PRM en acero para alcanzar las luces libres requeridas por el programa arquitectónico
  • Diseño de una viga adicional tras una modificación en campo durante la fase constructiva que requirió justificación estructural

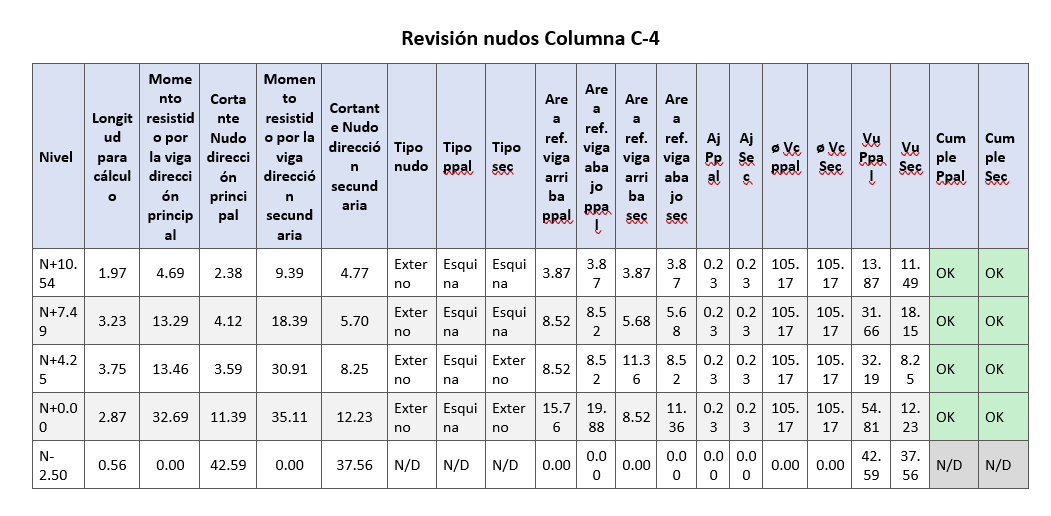

  • Verificación detallada de 3 nodos críticos (4-A, C-4 y C-5) para transferencia de cortante y momento según AISC 360
  • Elaboración de memoria de diseño de vigas de 16 páginas documentando todas las verificaciones de flexión y cortante
  • Diseño del sistema de cimentación combinado: zapatas + vigas de cimentación + pedestales

Resultados

  • Espacio comercial de gran luz libre logrado para exhibición de mobiliario sin columnas intermedias que obstaculicen la circulación
  • Viga adicional diseñada y documentada durante la fase constructiva sin generar retrasos en el cronograma del proyecto
  • Memoria de vigas de 16 páginas cubriendo todas las verificaciones de flexión, cortante y estabilidad lateral
  • Tres nodos críticos verificados para transferencia adecuada de fuerzas, garantizando la integridad de las conexiones más solicitadas
  • Sistema de cimentación combinado que distribuye las cargas concentradas de columnas de acero a presiones admisibles del suelo

Lecciones

Las modificaciones en campo durante la construcción son inevitables en proyectos comerciales — la clave está en tener un flujo de cálculo lo suficientemente ágil para responder dentro del cronograma de obra. La viga adicional en Mueblería Linares requirió un ciclo completo de verificación (modelación, diseño, planos) comprimido en días en lugar de semanas porque el acero ya estaba en proceso de fabricación.

Modelo 3D / Renders (26)

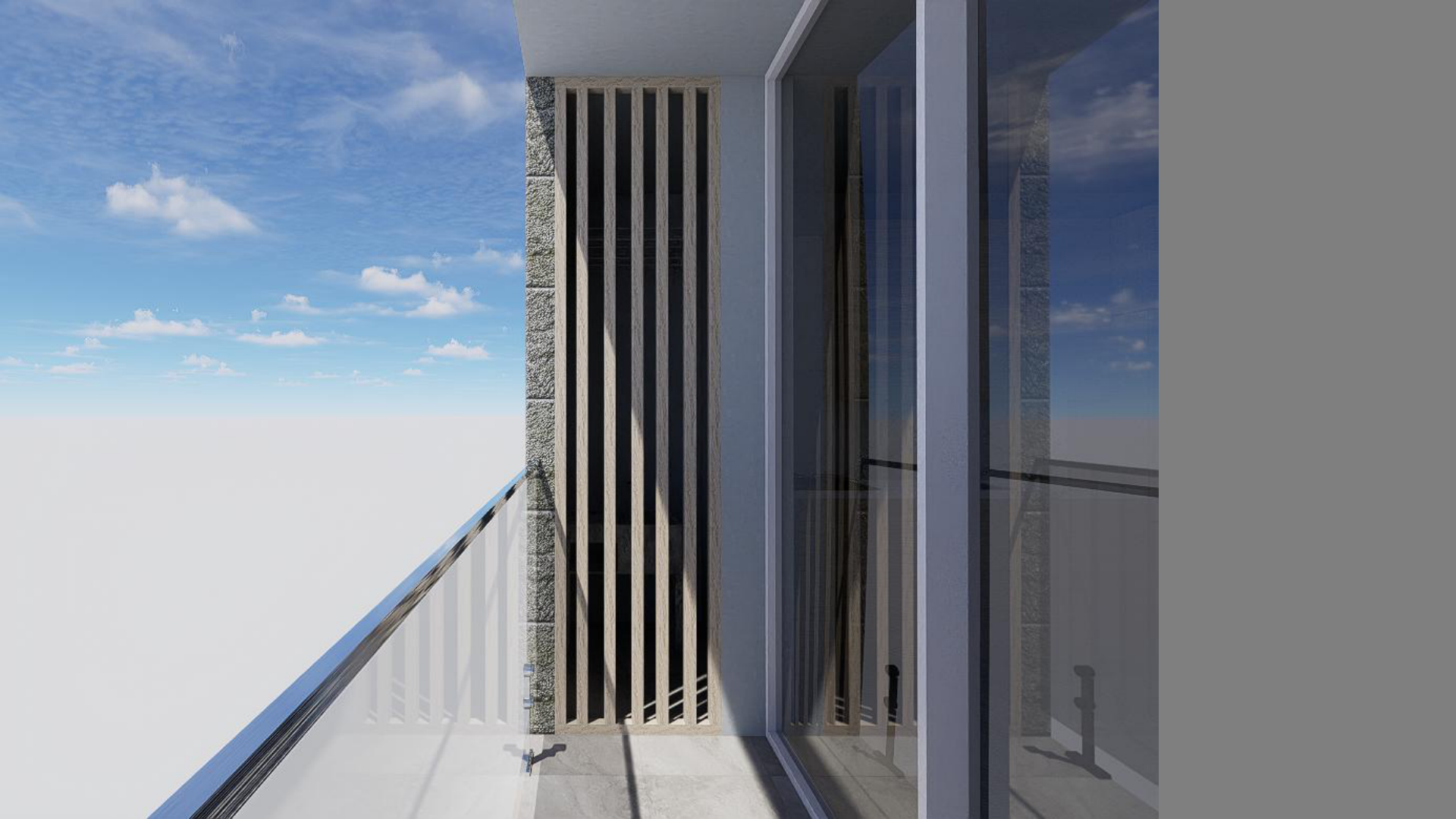

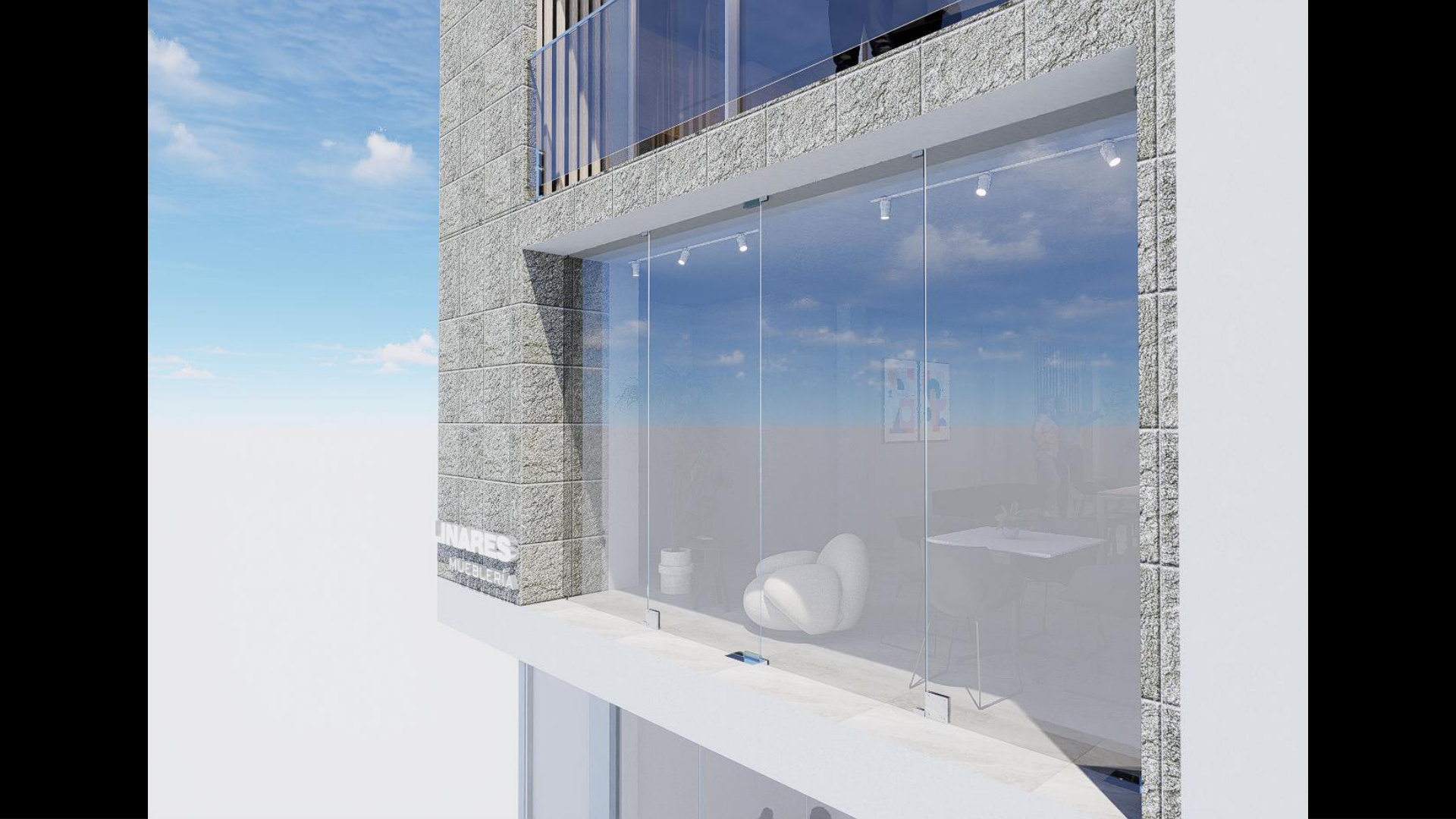

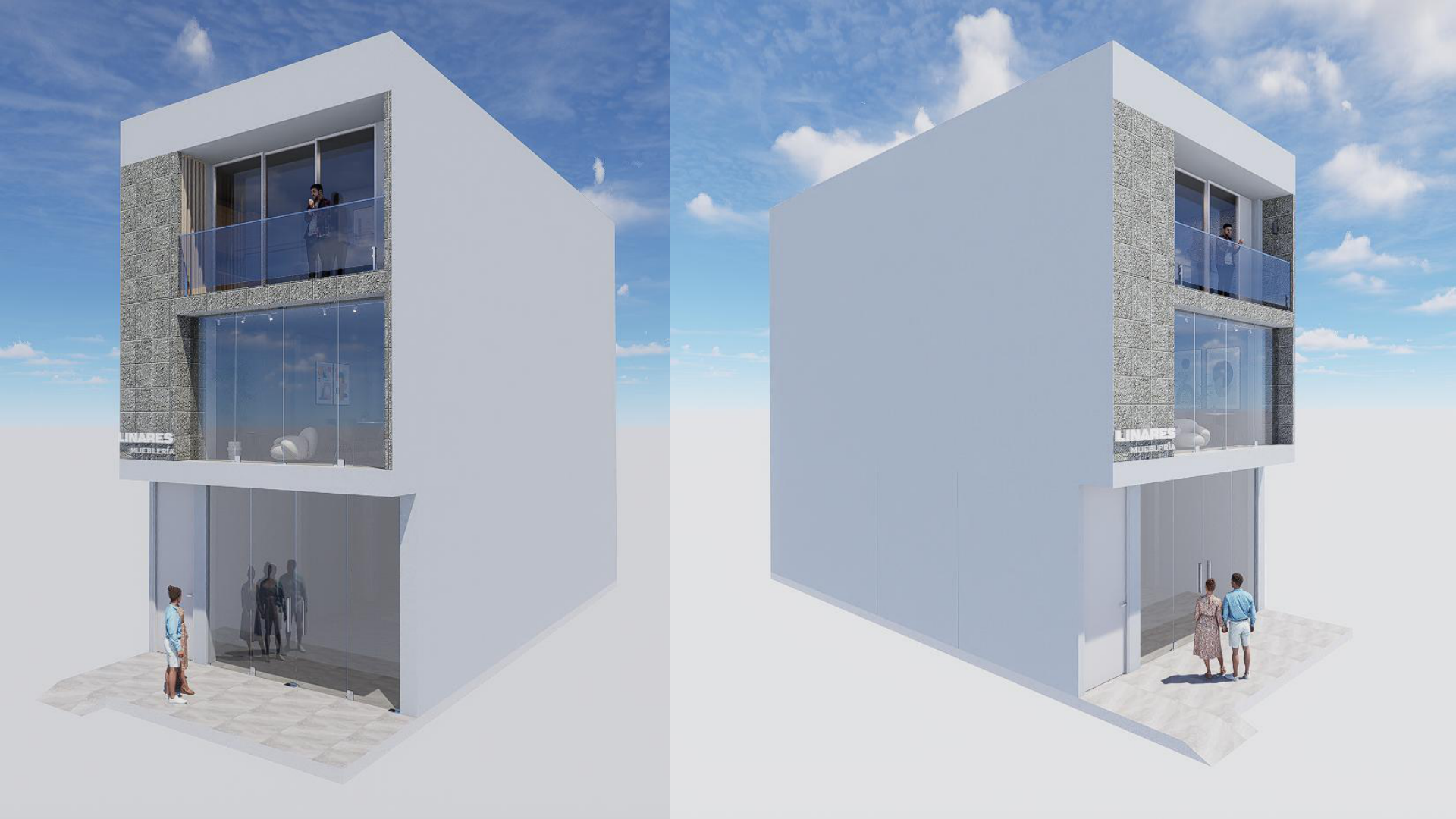

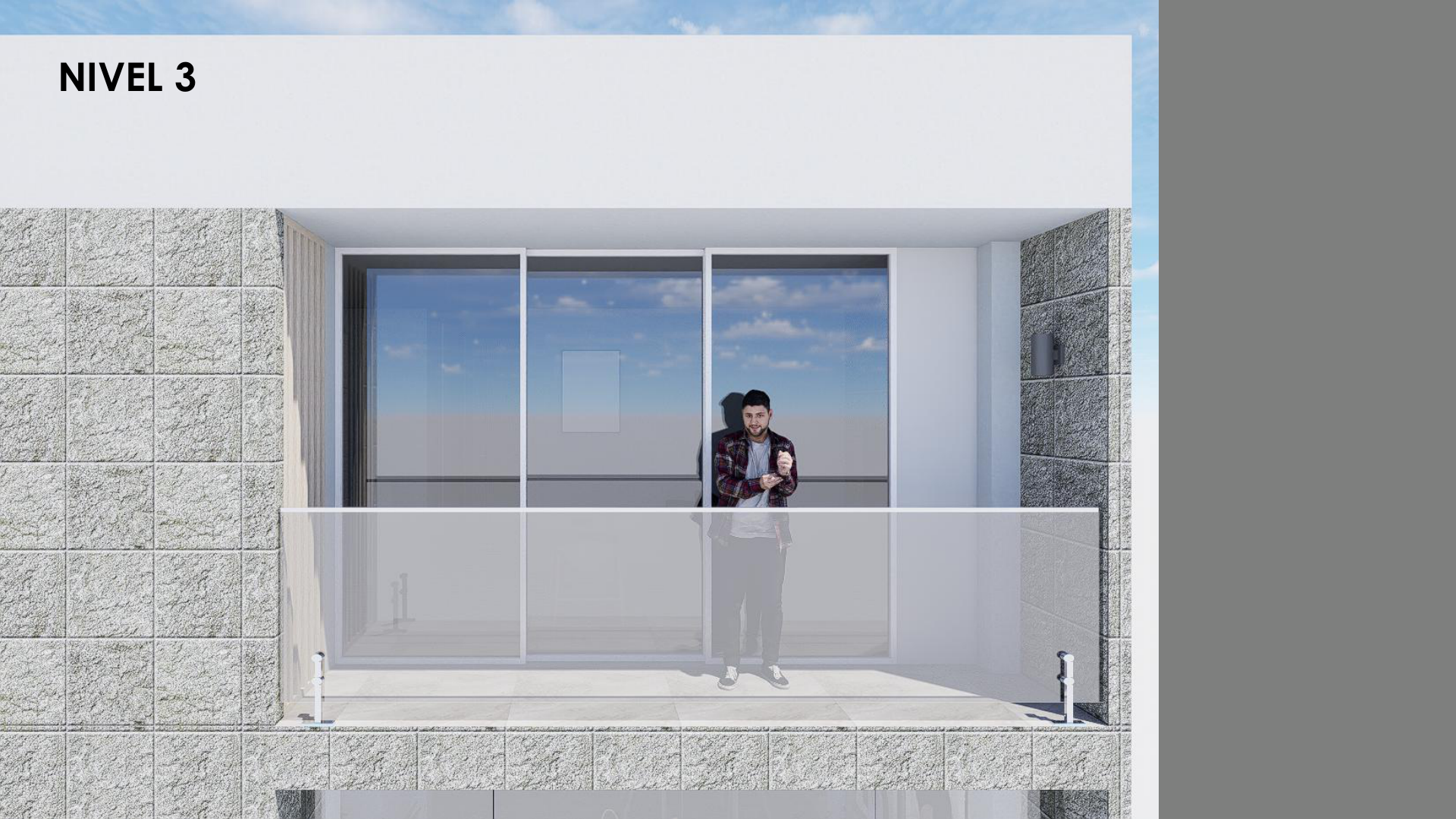

Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares
Render – Mueblería Linares

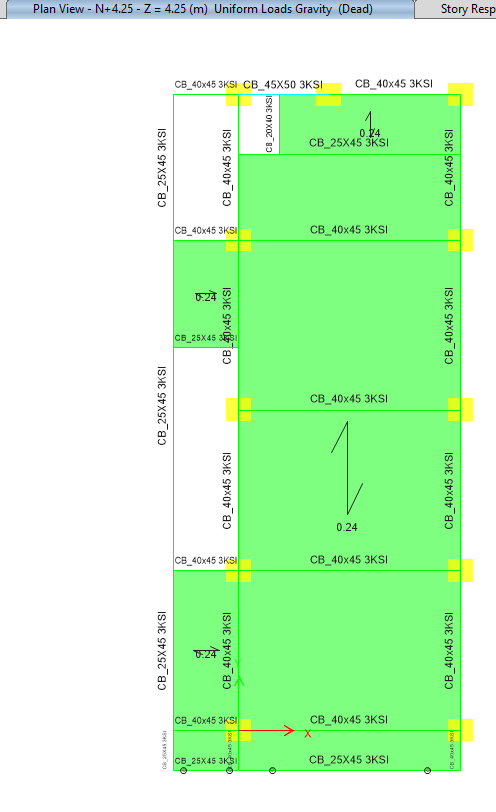

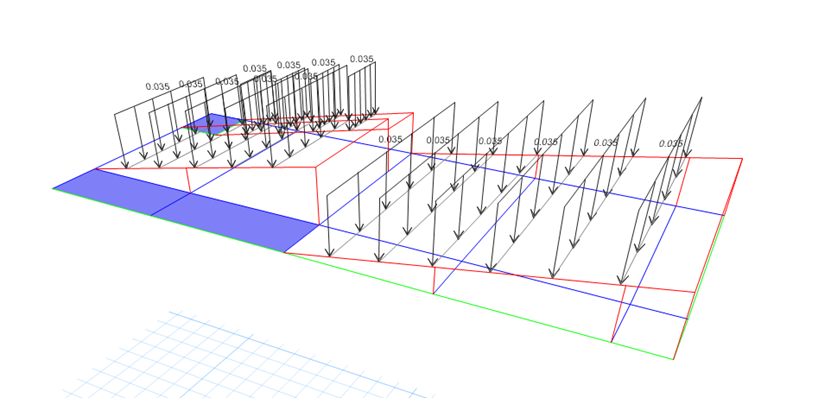

Análisis ETABS (9)

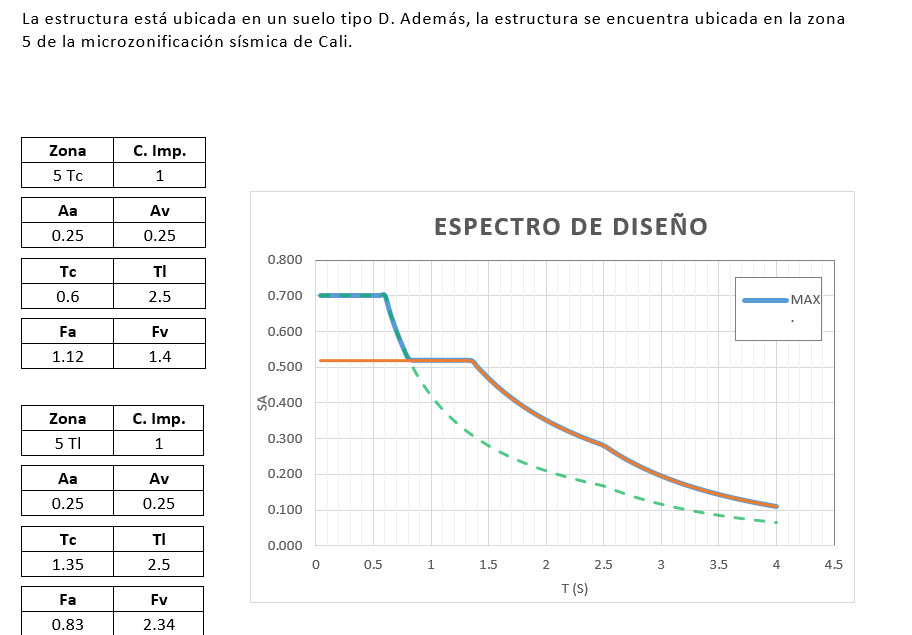

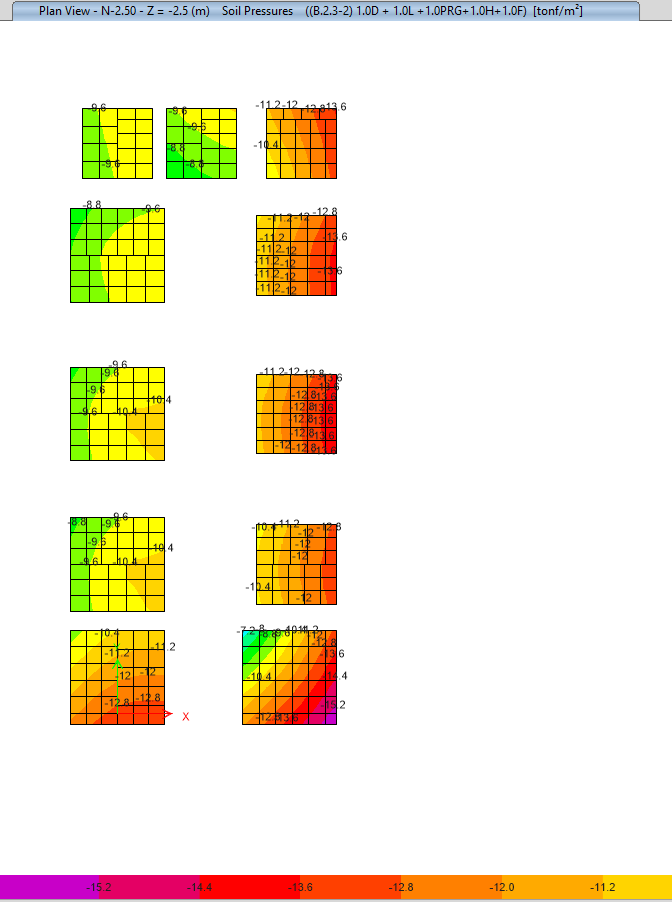

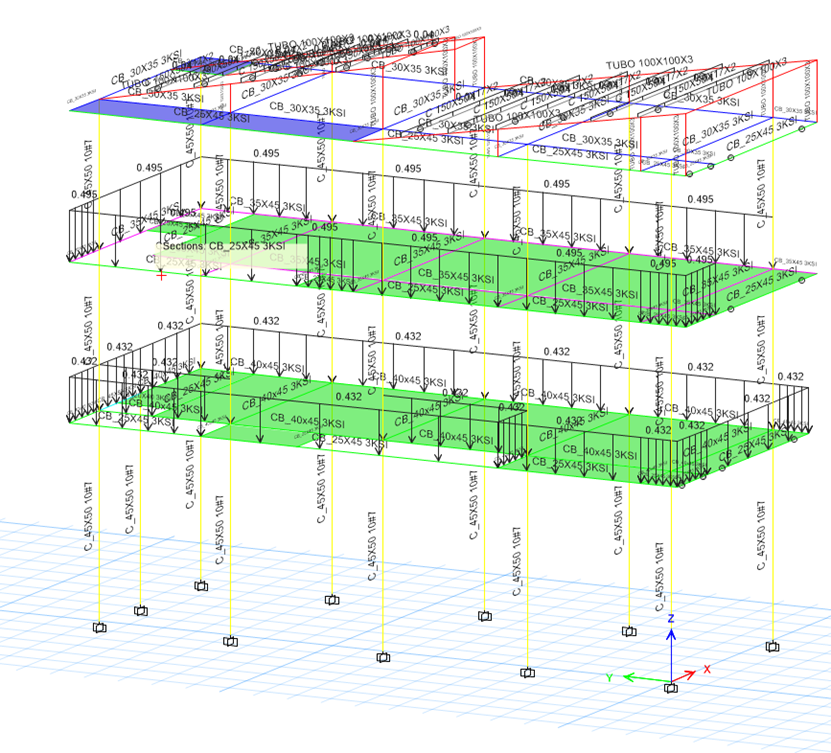

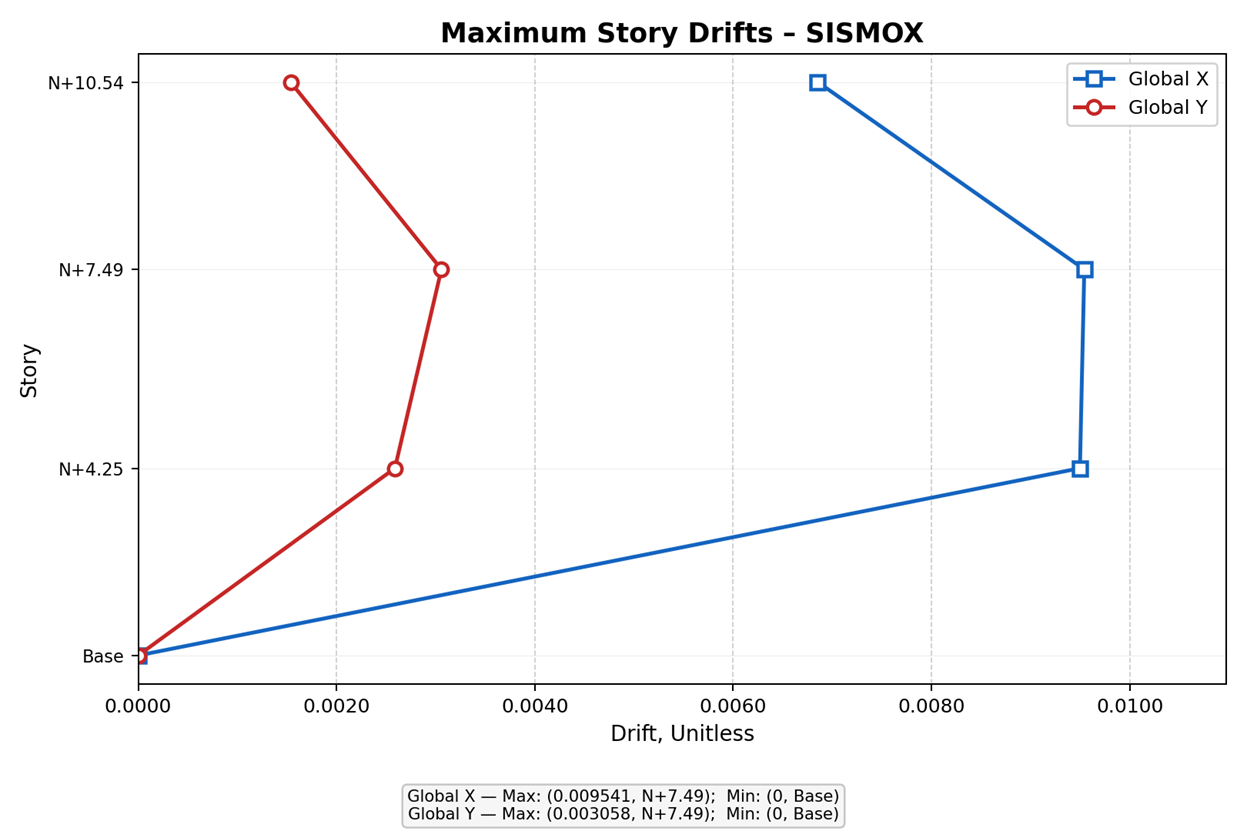

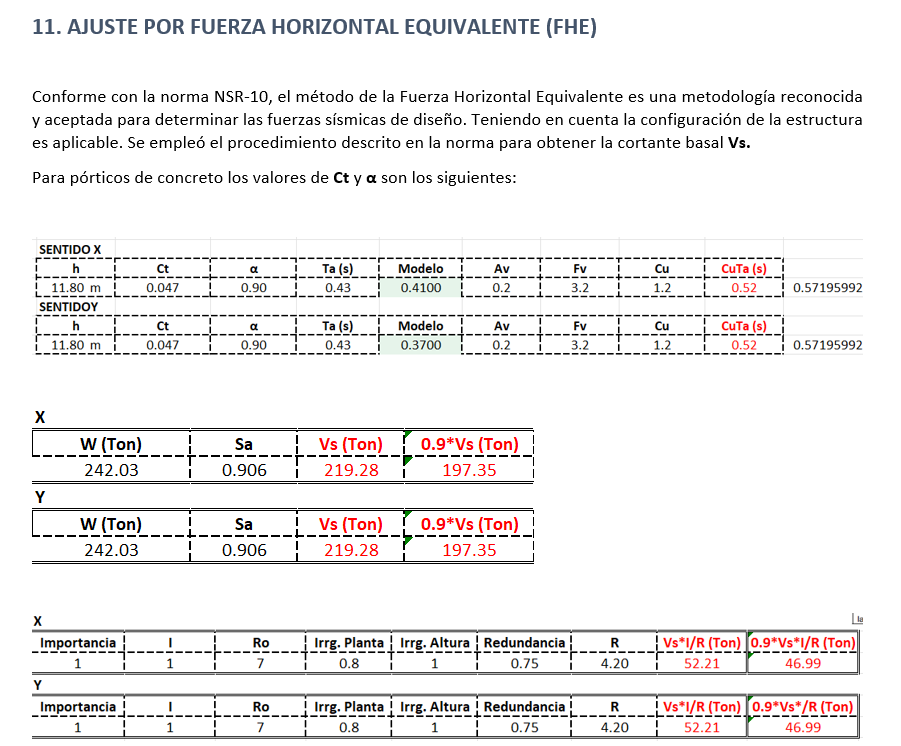

Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares
Captura ETABS – Mueblería Linares

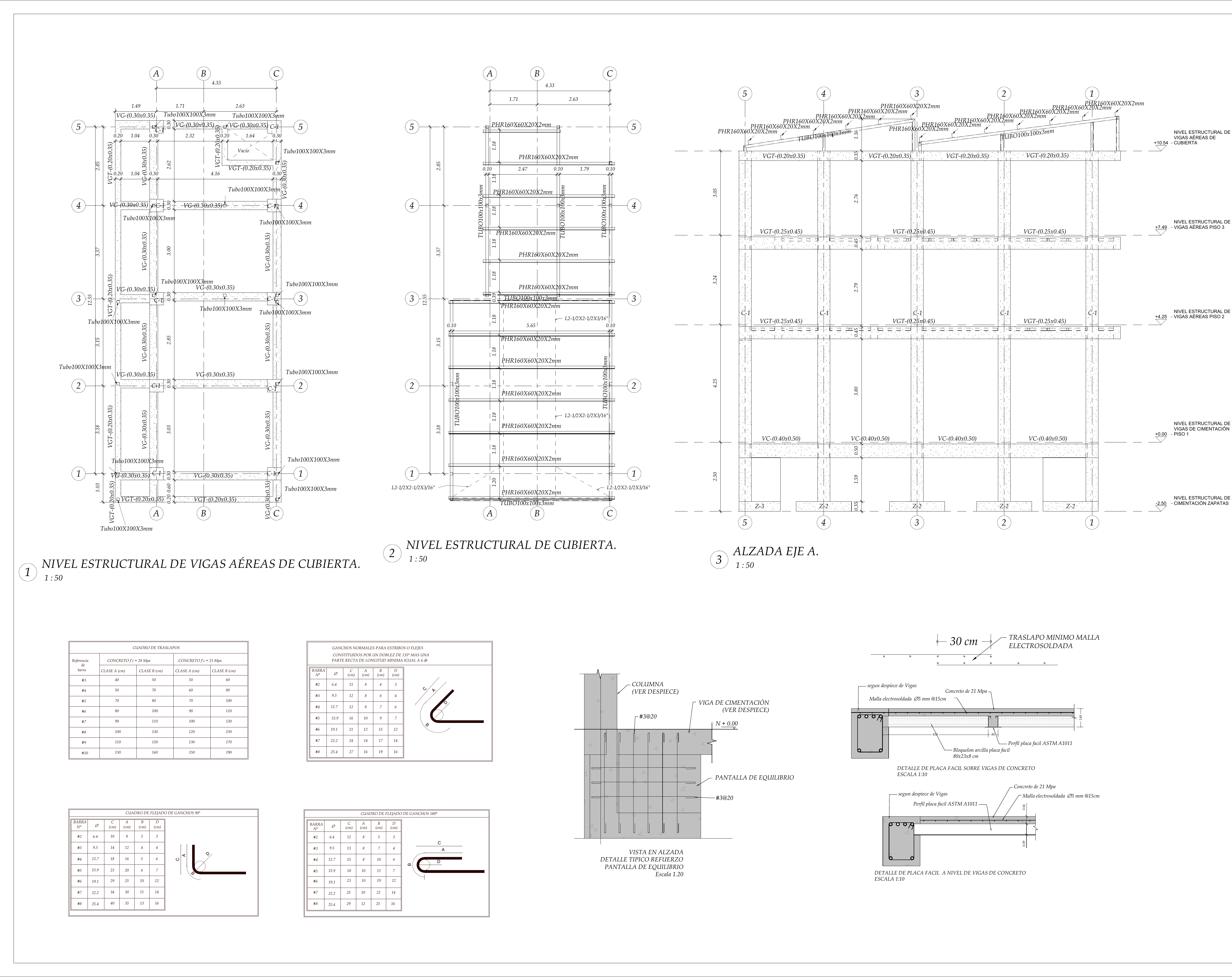

Planos Estructurales (3)

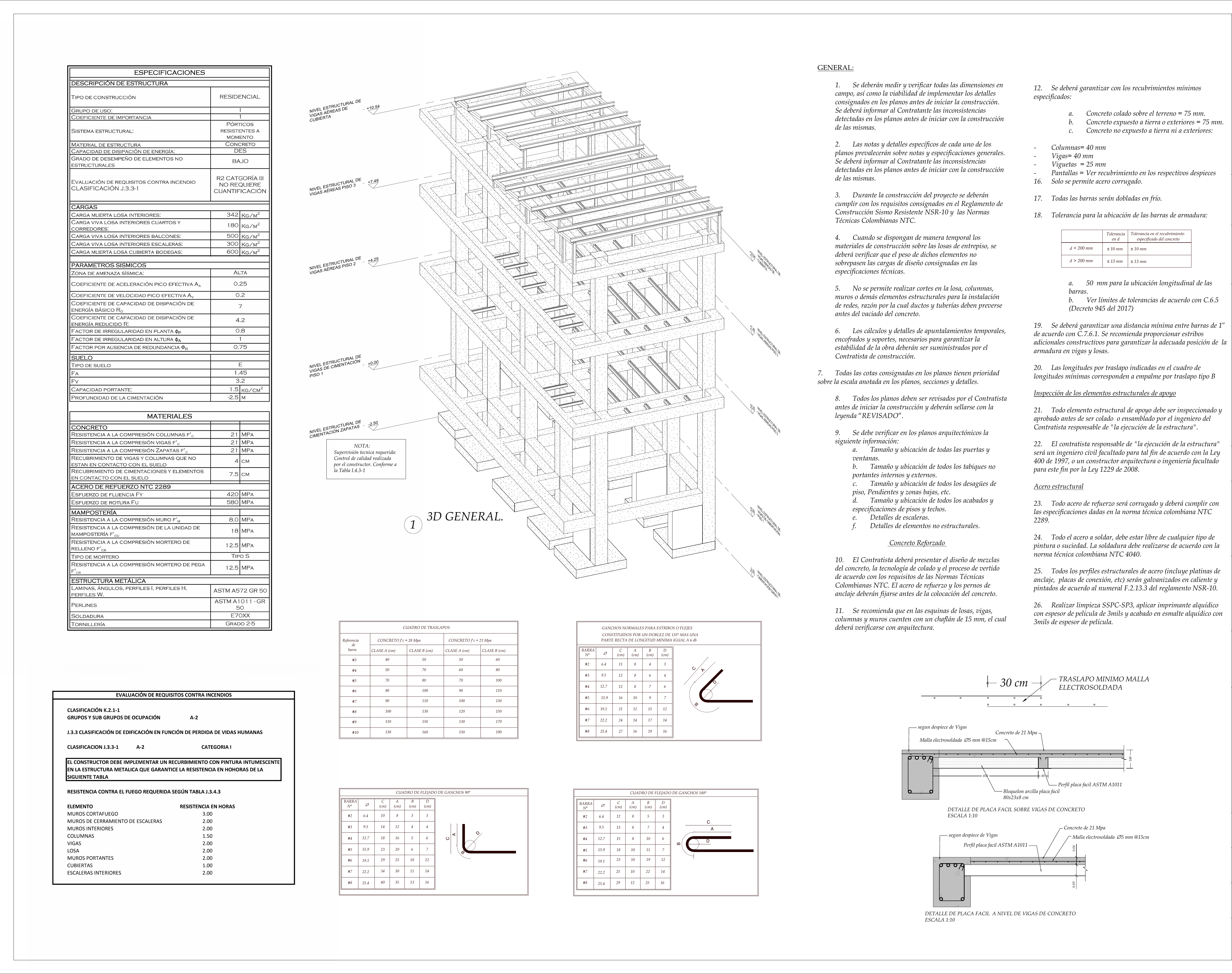

Plano estructural plano E-01 – Mueblería Linares
Plano estructural plano E-01 – Mueblería Linares

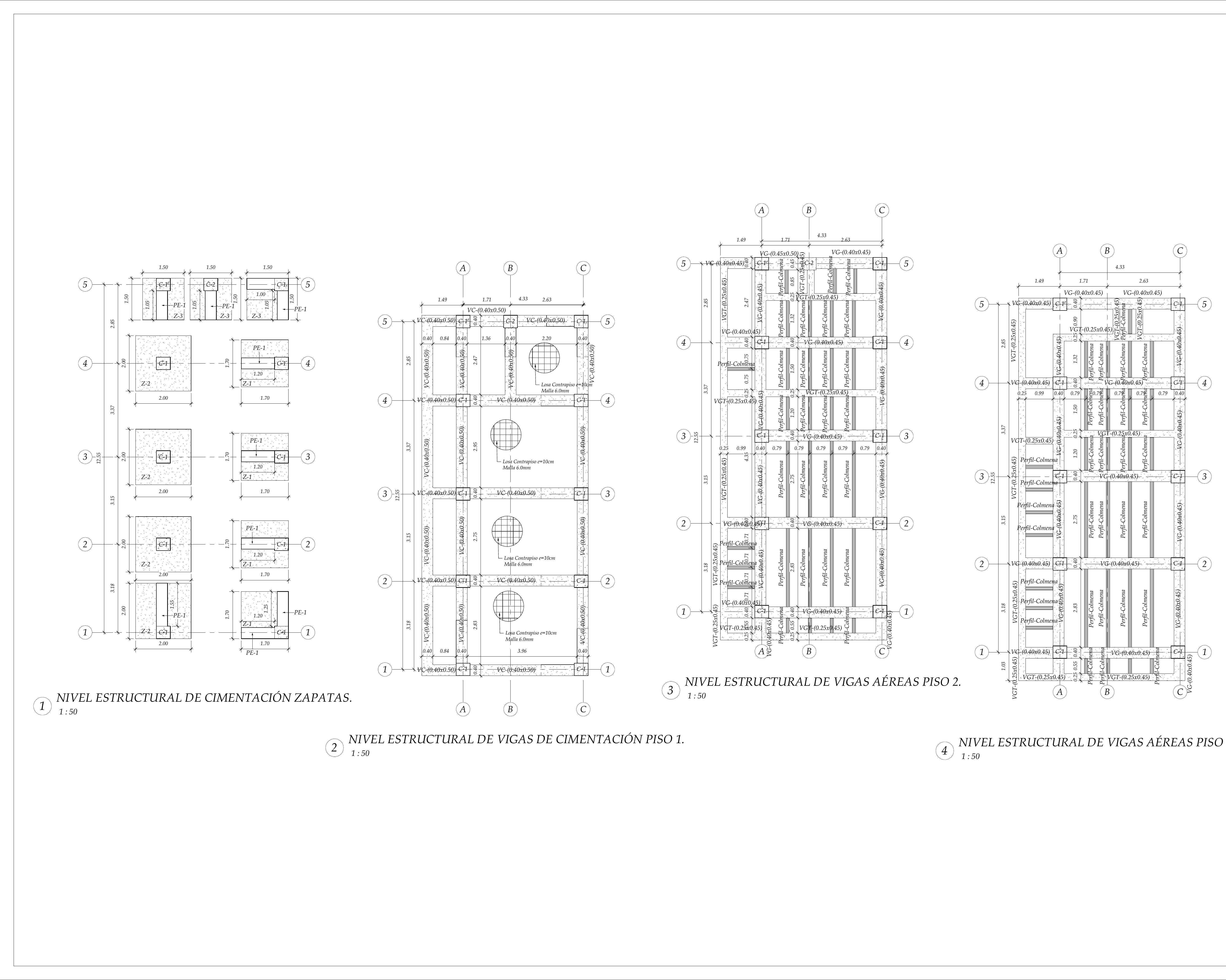

Plano estructural plano E-02 – Mueblería Linares
Plano estructural plano E-02 – Mueblería Linares
Plano estructural plano E-03 – Mueblería Linares
Plano estructural plano E-03 – Mueblería Linares
