Villa Paulina

Contexto

Proyecto de reconocimiento y reforzamiento de una vivienda unifamiliar de 2 niveles en el barrio Villa Paulina, Cali. La edificación tiene un área aproximada de 39.29 m² por piso y presentaba un estado estructural regular que requería evaluación formal. El sistema es PRM en concreto con modelo ETABS en versión definitiva, modelo BIM en formato IFC, y análisis completo con gráficas de deriva de piso en X e Y y análisis modal con masa participante.

Rol

Ingeniero estructural apoyando el diseño, modelación, producción de planos de despieces y memorias de cálculo.

Proceso

• Levantamiento de la estructura residencial existente en el barrio Villa Paulina

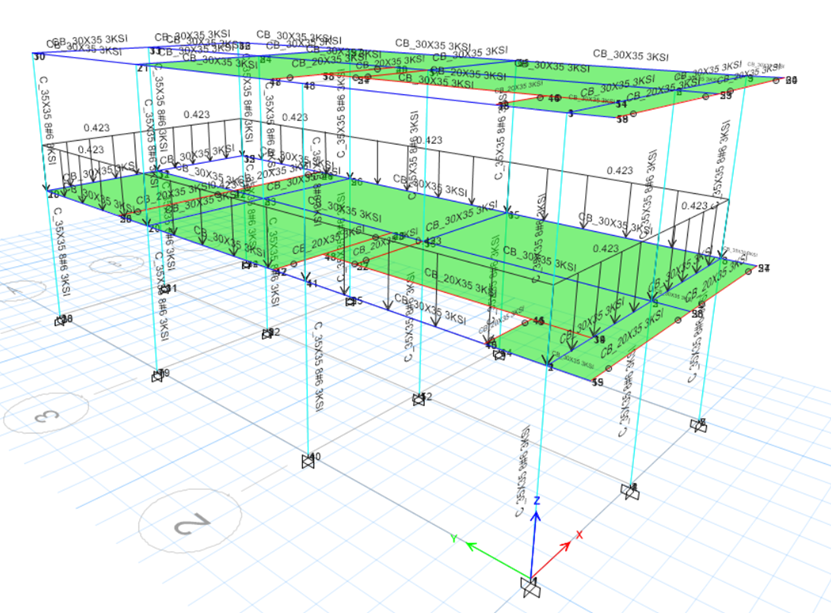

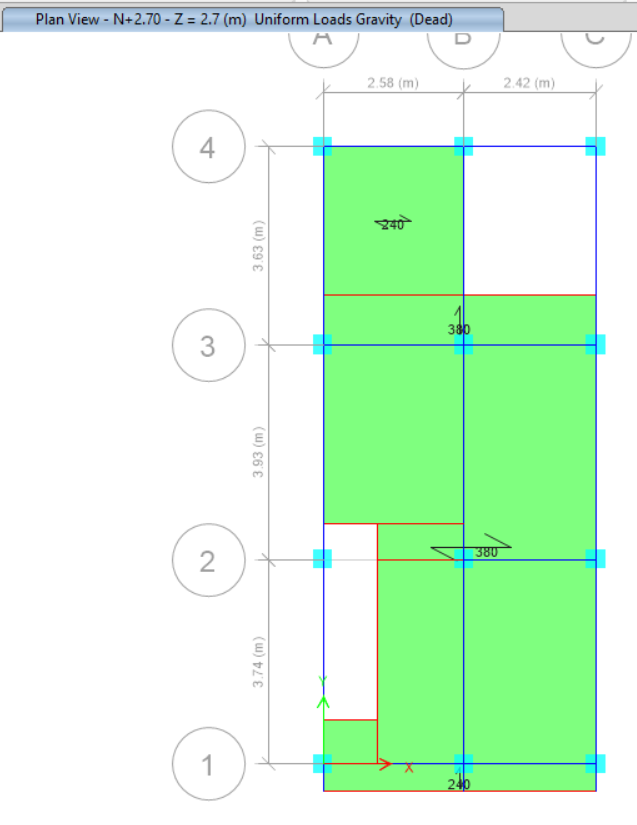

• Desarrollo del modelo ETABS a través de múltiples iteraciones hasta alcanzar la versión definitiva
• Generación del modelo BIM en formato IFC para documentación y coordinación
• Análisis modal completo con verificación de masa participante en todos los modos
• Verificación de derivas en ambas direcciones principales (X e Y) con documentación gráfica
• Evaluación de resistencia al fuego según NSR-10 Título J

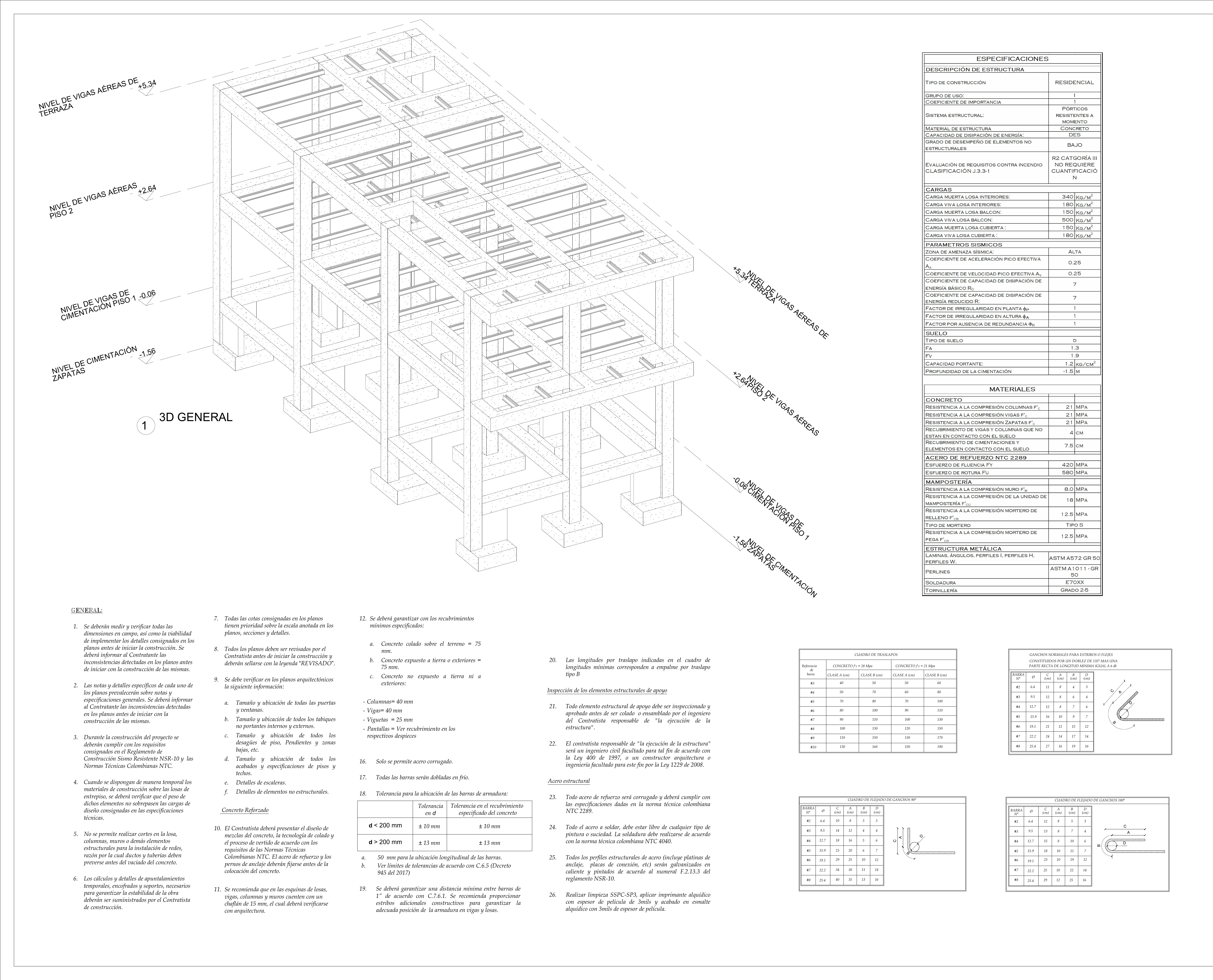

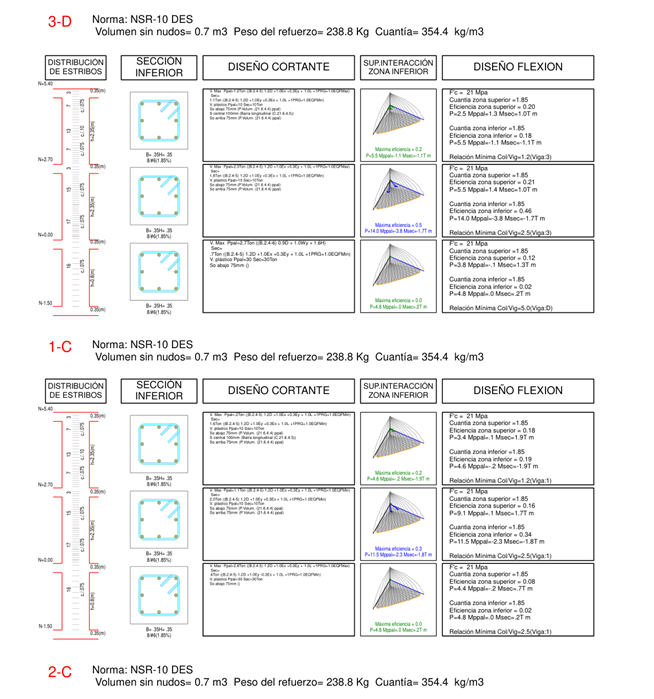

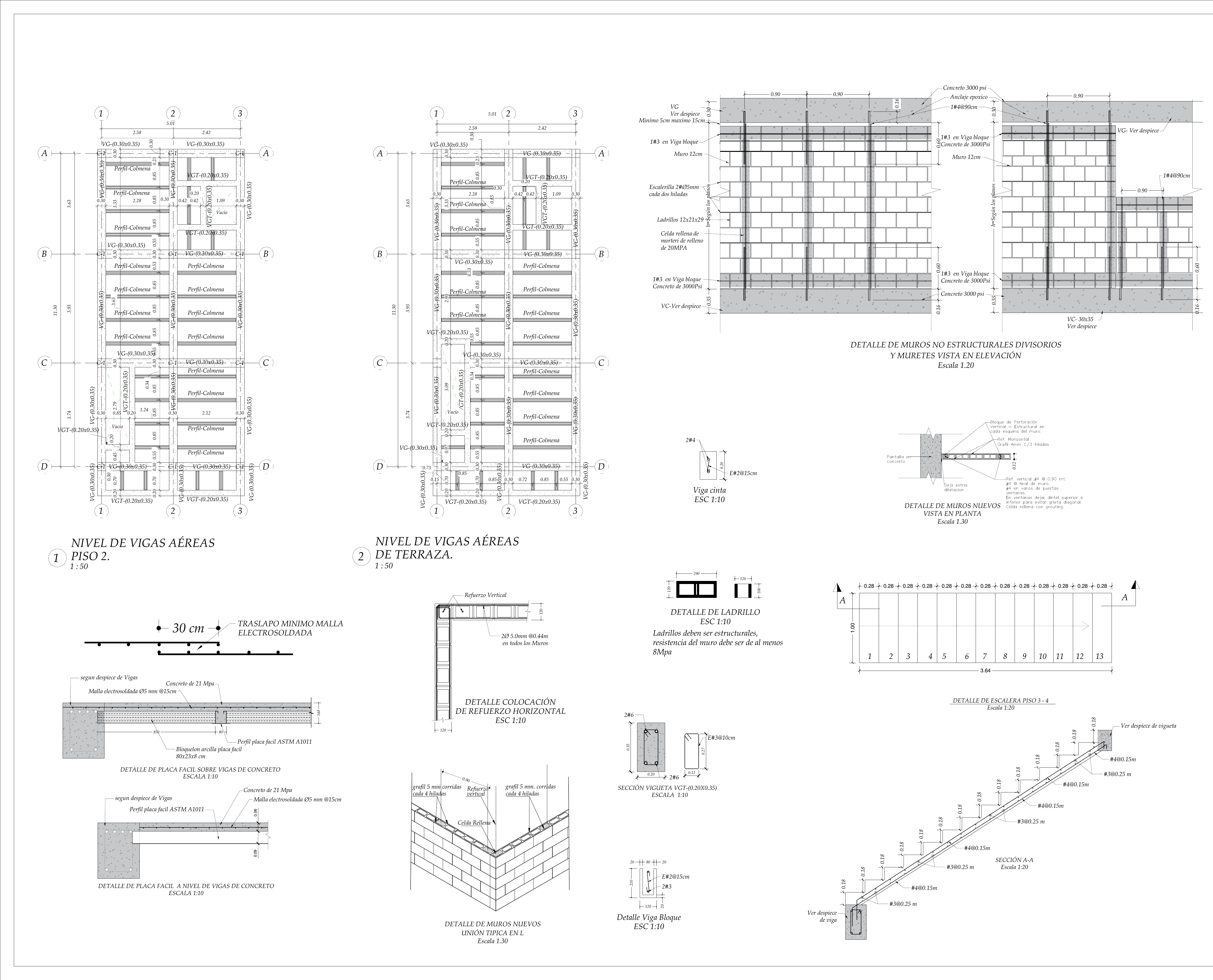

• Producción de planos estructurales y despieces automatizados con DC-CAD
• Análisis de reacciones en apoyos para verificación directa de la cimentación

Resultados

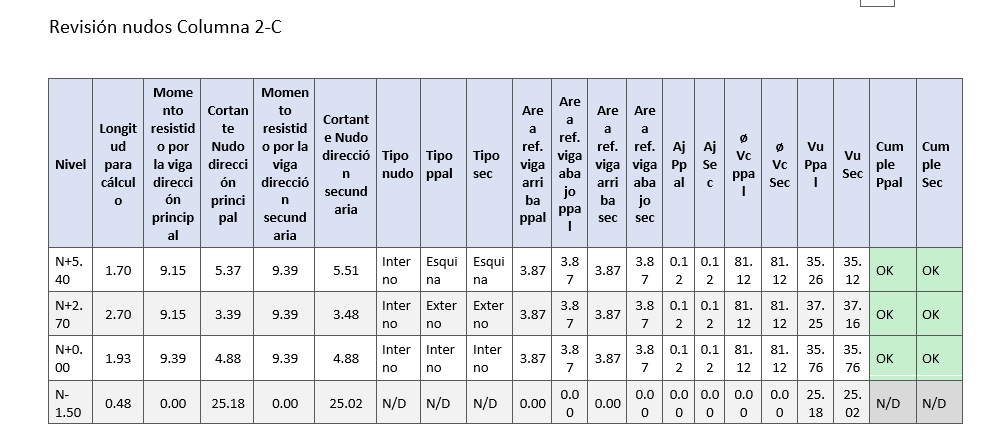

• Modelo ETABS definitivo con todas las verificaciones cerradas y trazables
• Modelo BIM en formato IFC disponible para coordinación interdisciplinar

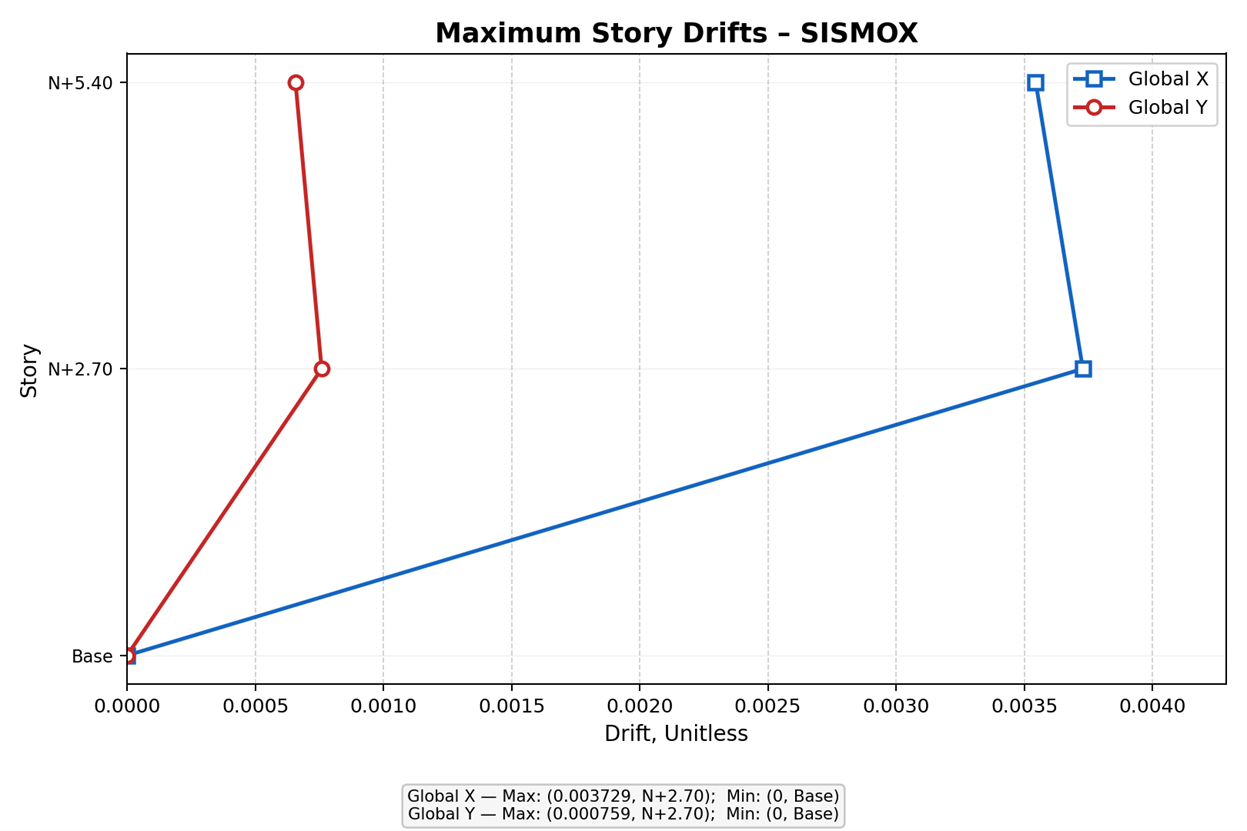

• Gráficas de deriva de piso confirmando cumplimiento por debajo del 1% de h_pi en ambas direcciones principales
• Análisis modal con masa participante superior al 99% según requisitos NSR-10
• Evaluación de resistencia al fuego cumpliendo requisitos de Categoría II

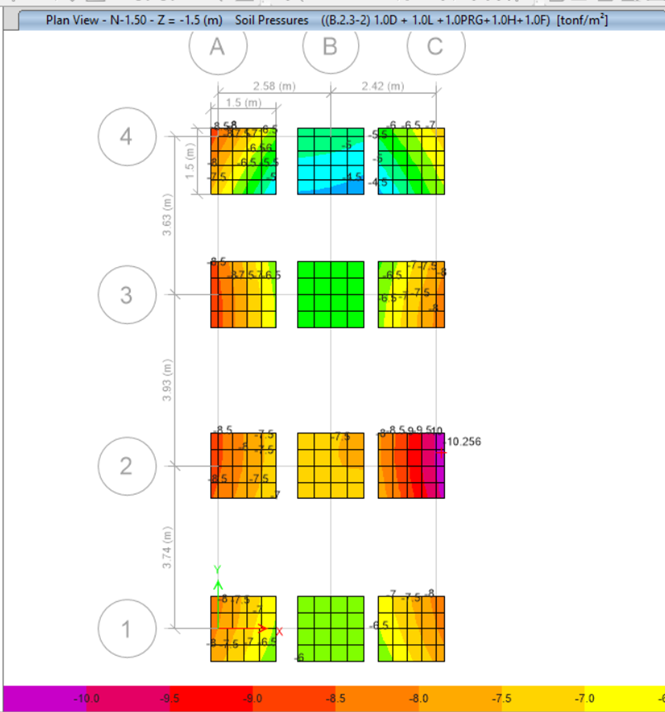

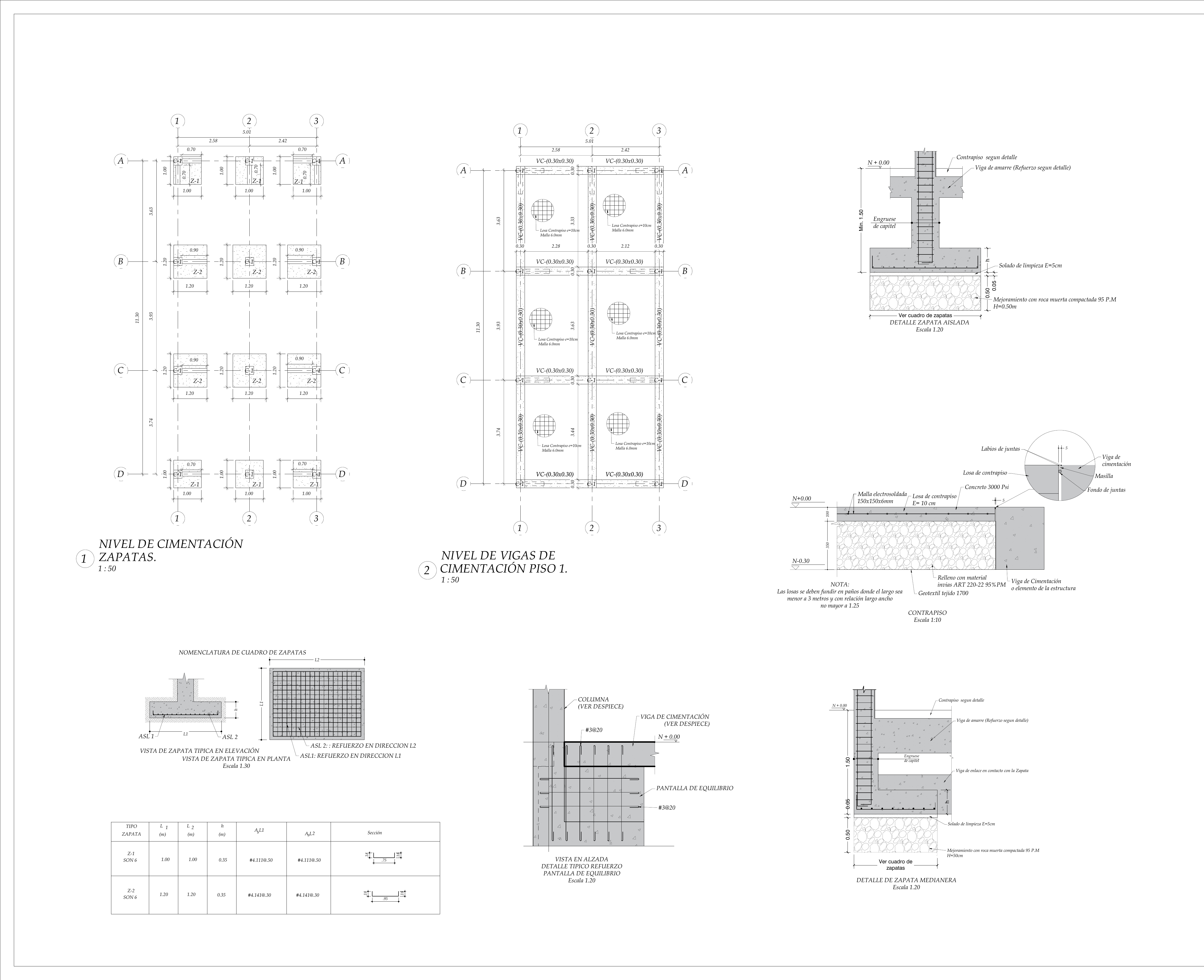

• Análisis completo de reacciones en apoyos para verificación de cimentación con zapatas aisladas

Lecciones

Los proyectos de reconocimiento que llegan a la “versión definitiva” del modelo ETABS exigen un control de versiones meticuloso — el modelo debe ser trazable desde las hipótesis iniciales del levantamiento hasta cada modificación intermedia, porque el revisor de curaduría puede cuestionar cualquier cambio entre versiones y solicitar justificación técnica de la decisión.
