Centro de Salud Aníbal Patiño

Contexto

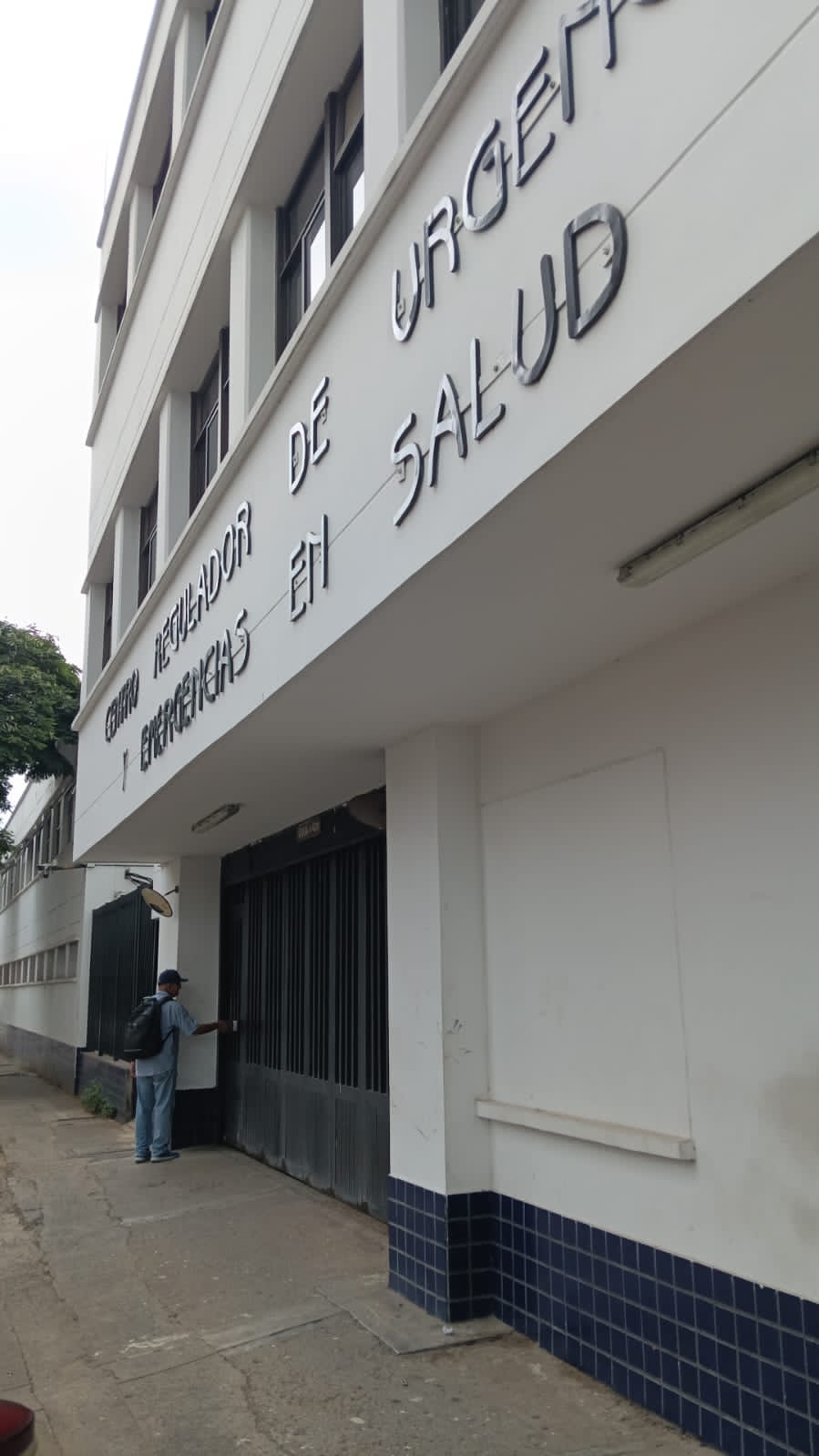

Análisis de vulnerabilidad sísmica del Centro de Salud Aníbal Patiño, ubicado en Cali cerca al hospital psiquiátrico. Edificio de 4 niveles con semisótano. El caso de estudio se centró en la losa del cuarto nivel, evaluando si tenía capacidad para soportar la instalación de dos chiller (equipos de aire acondicionado). Visitas de campo con documentación fotográfica detallada (enero–febrero 2026).

Rol

Ingeniero estructural apoyando el diseño, modelación, producción de planos de despieces y memorias de cálculo.

Proceso

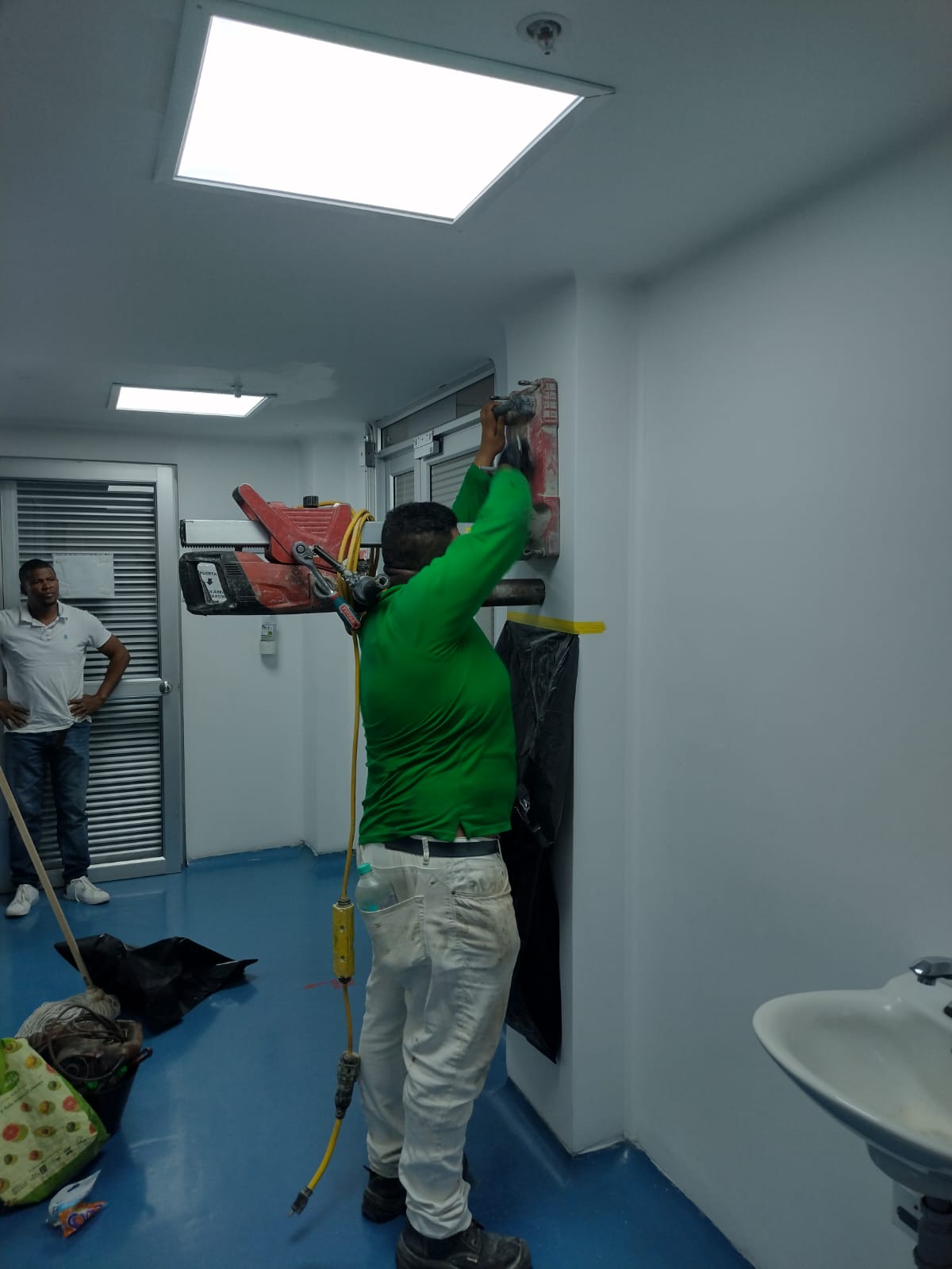

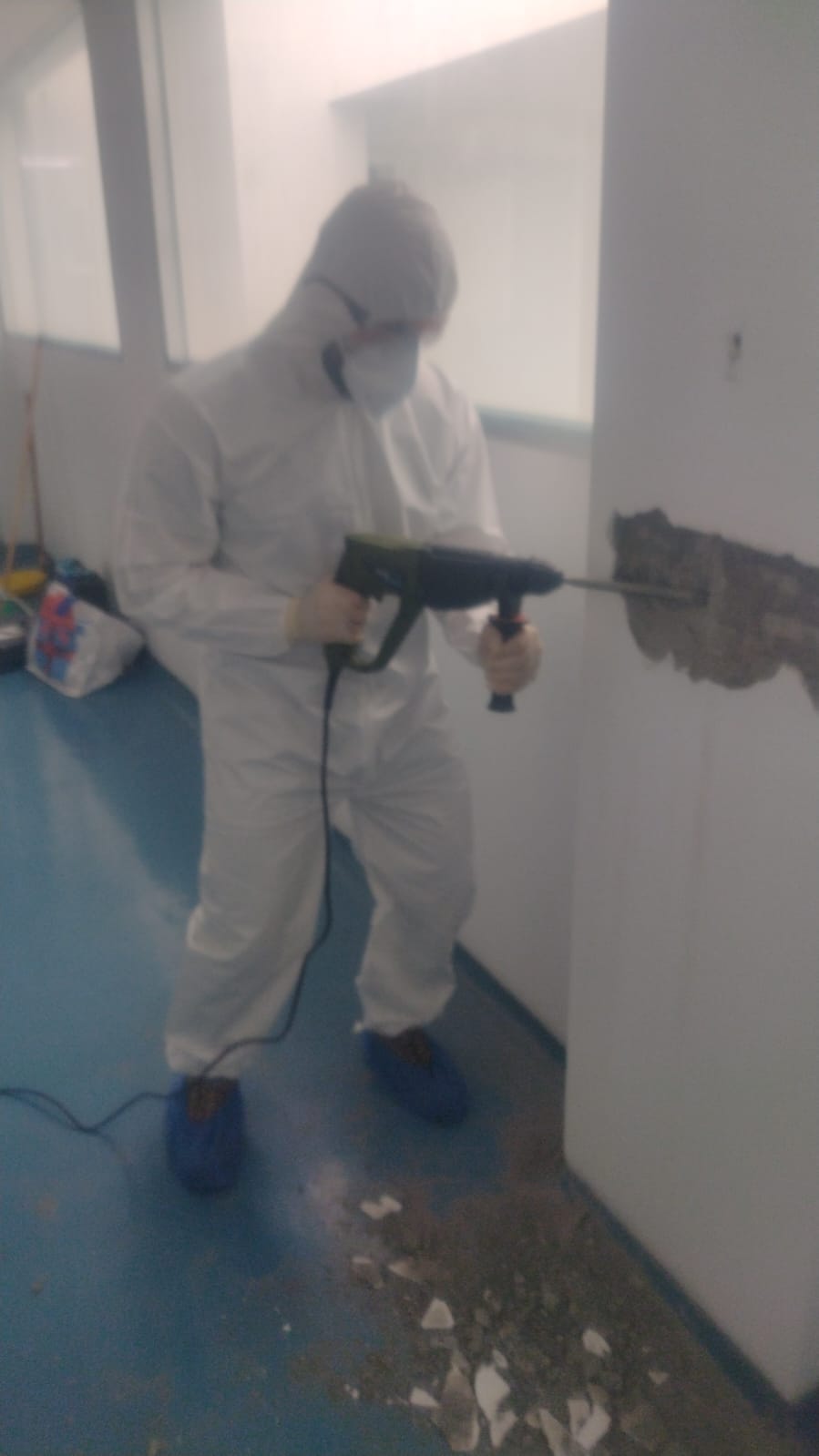

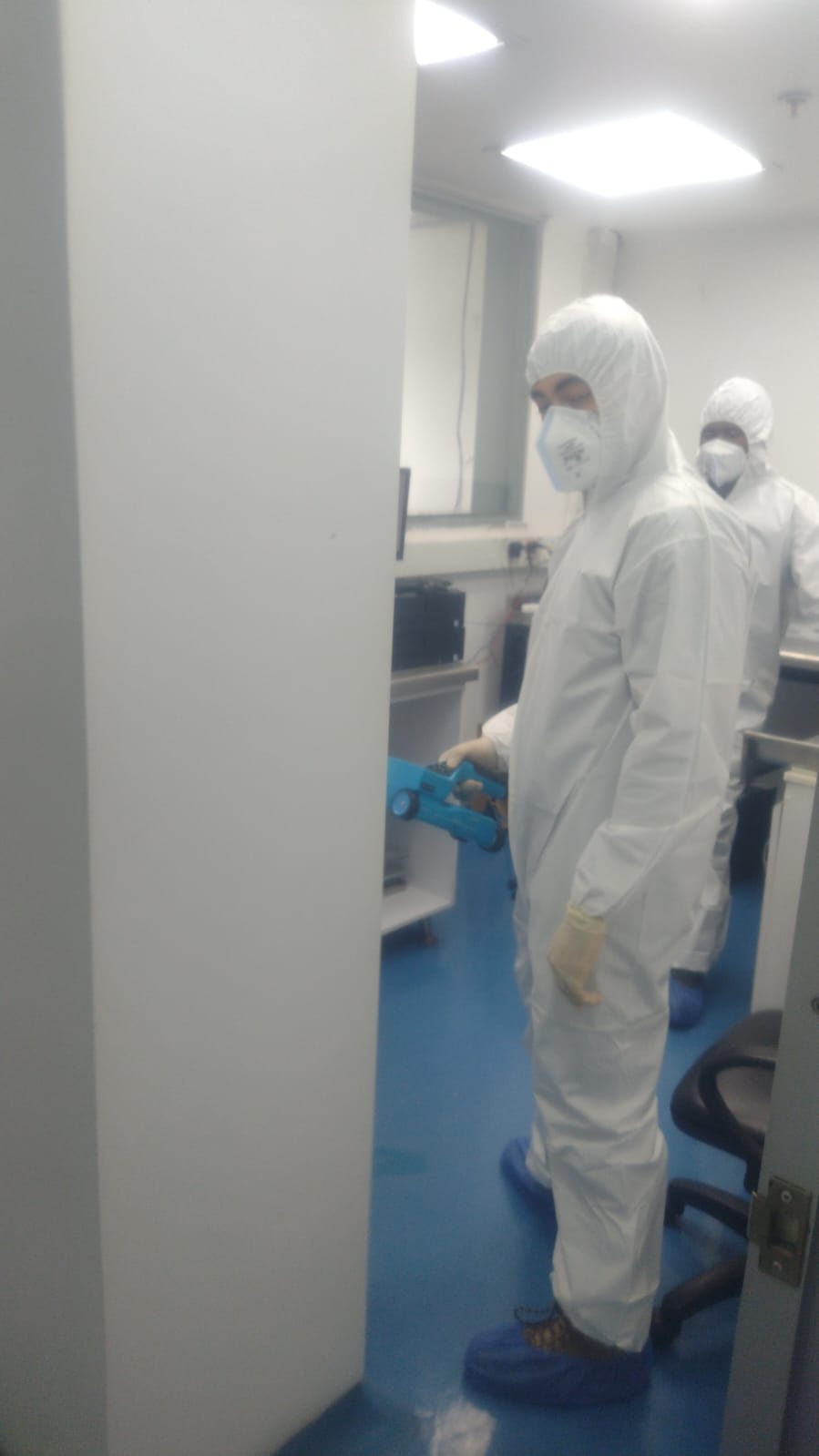

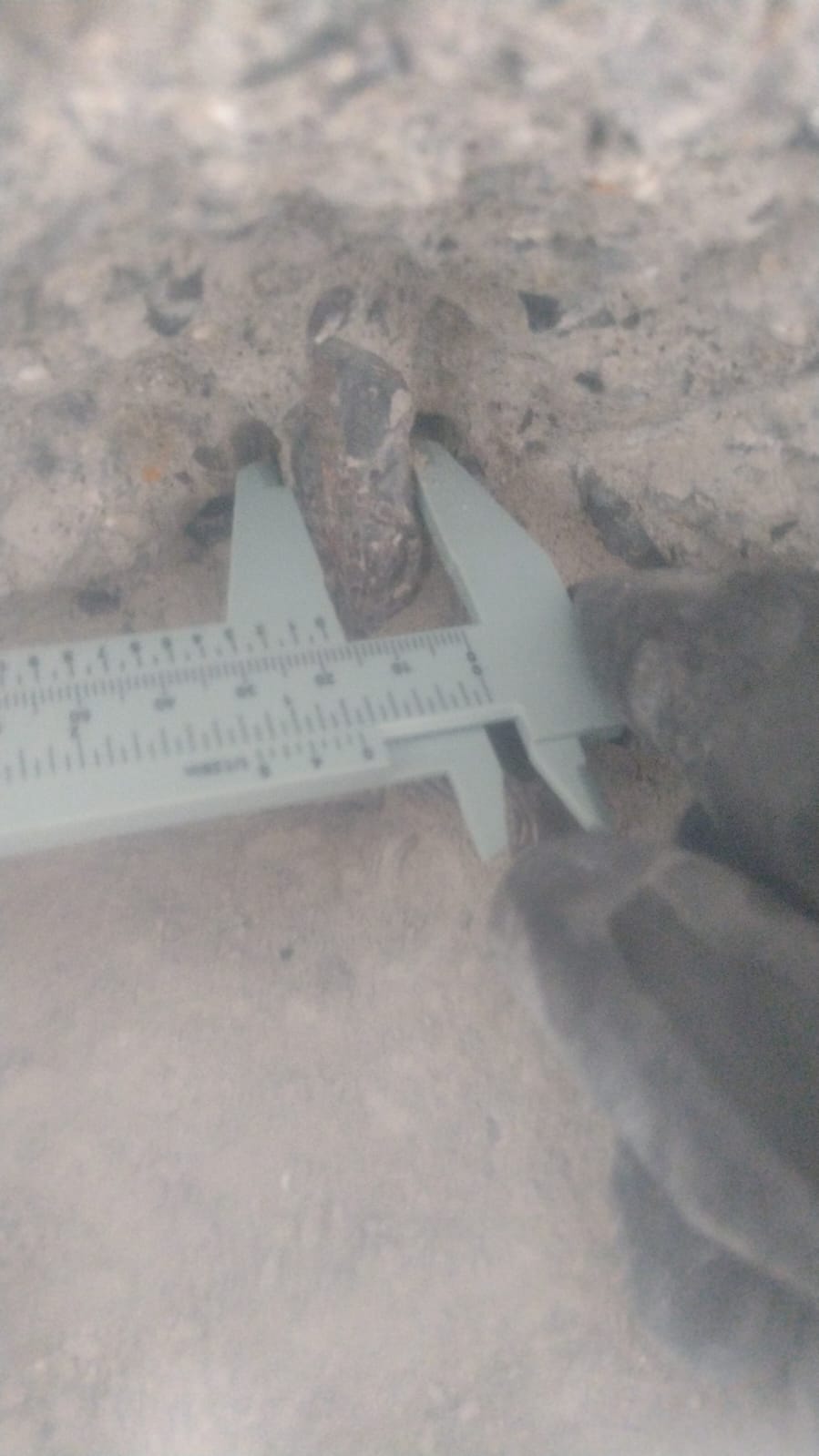

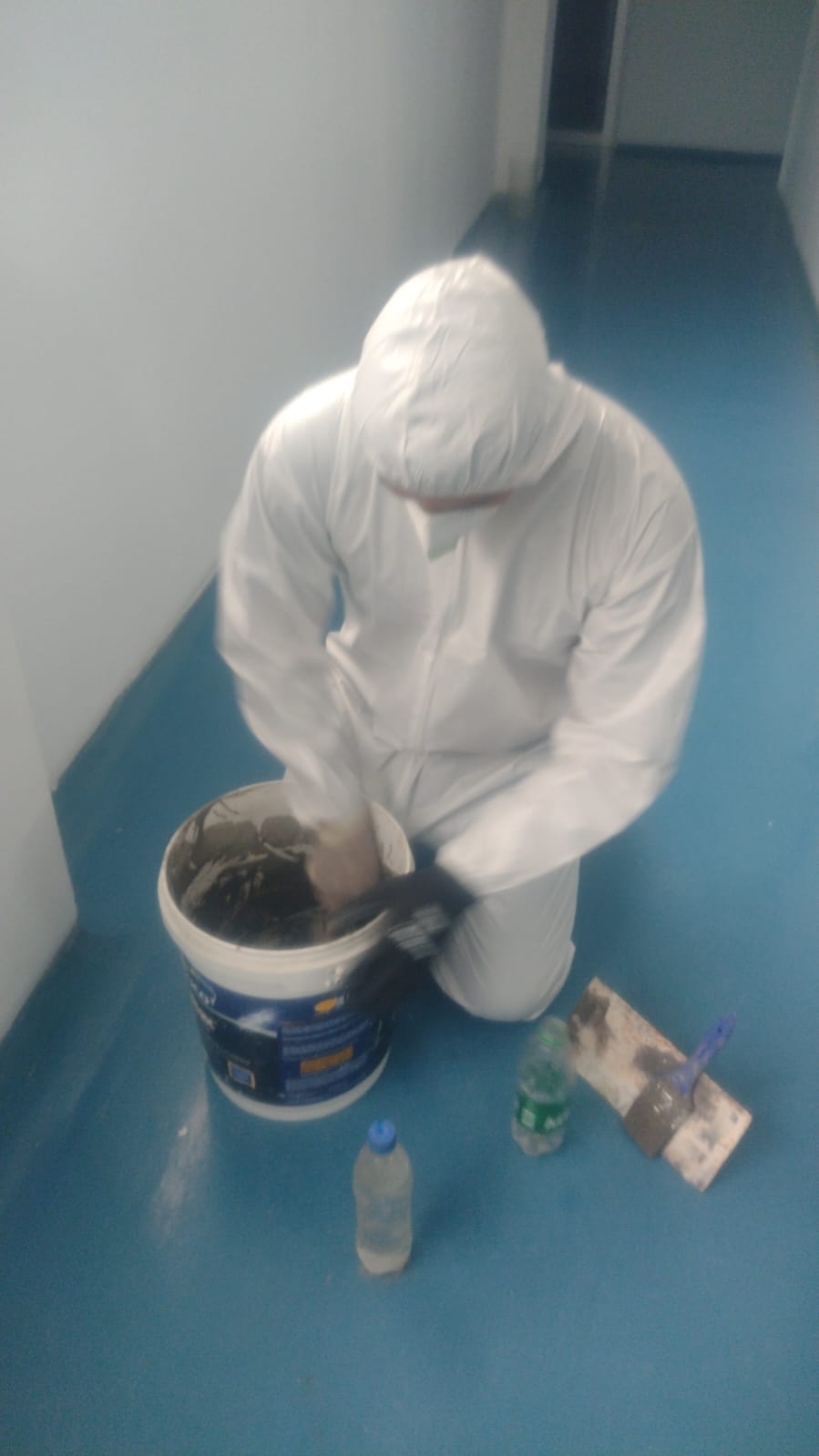

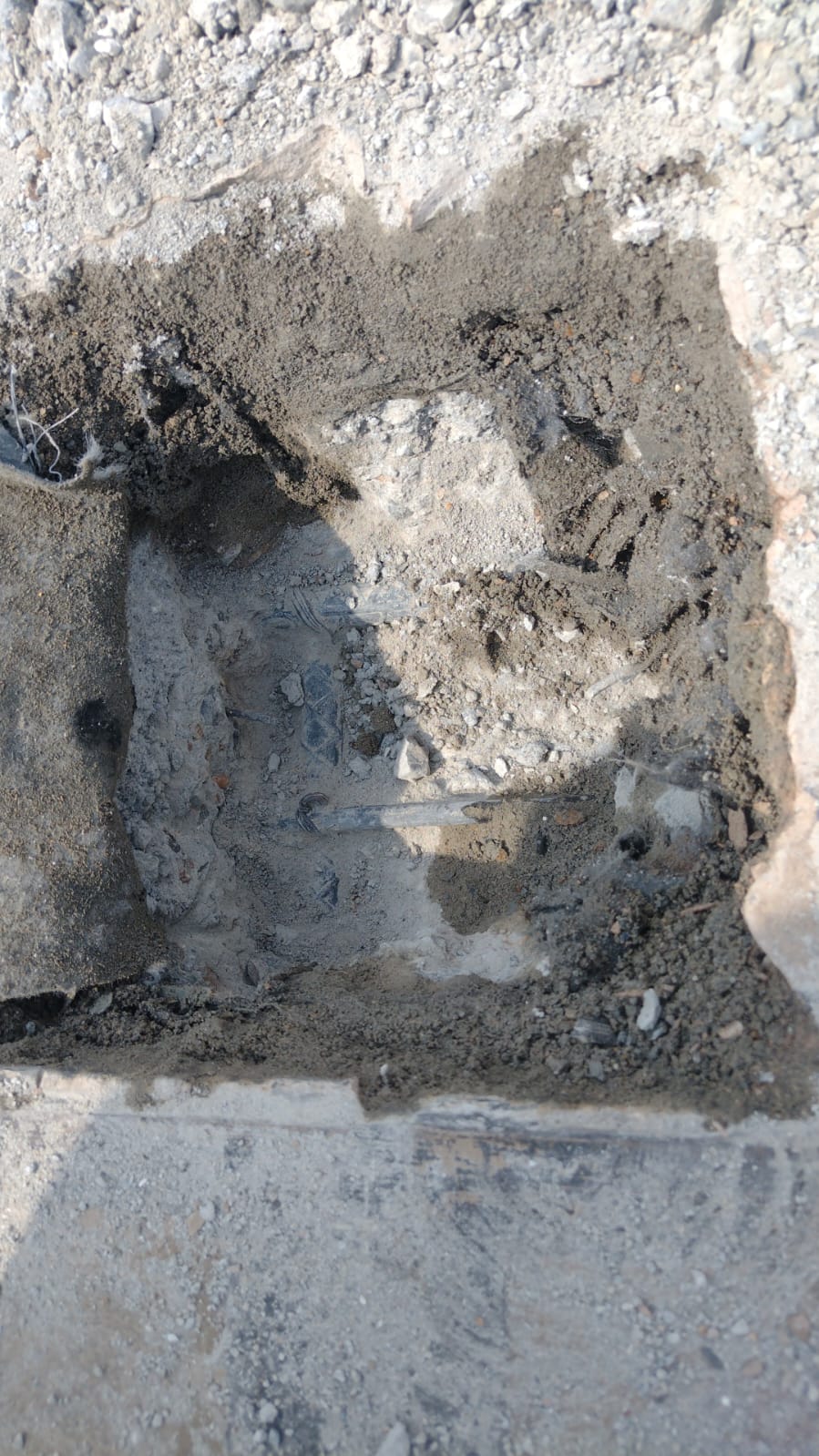

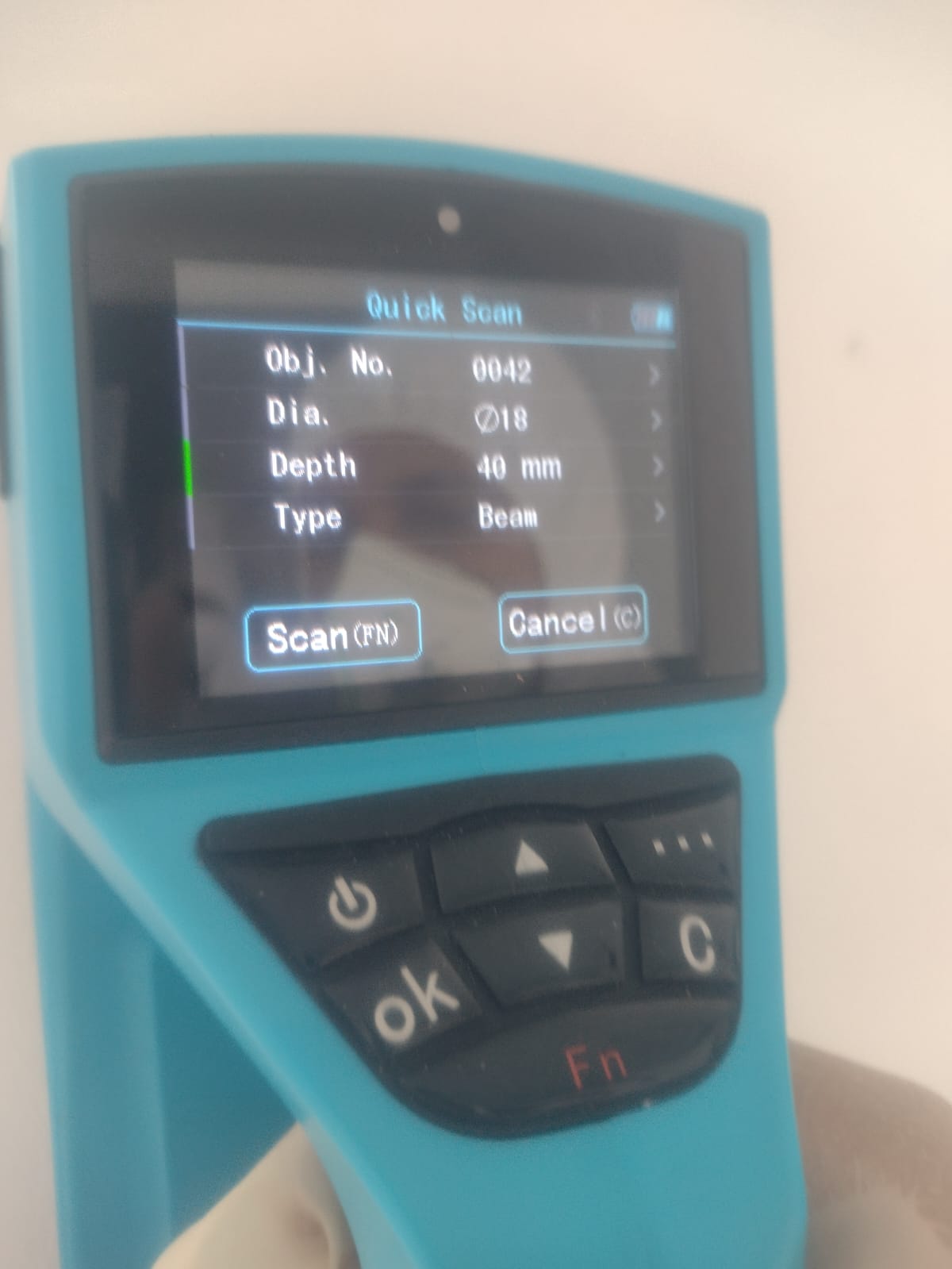

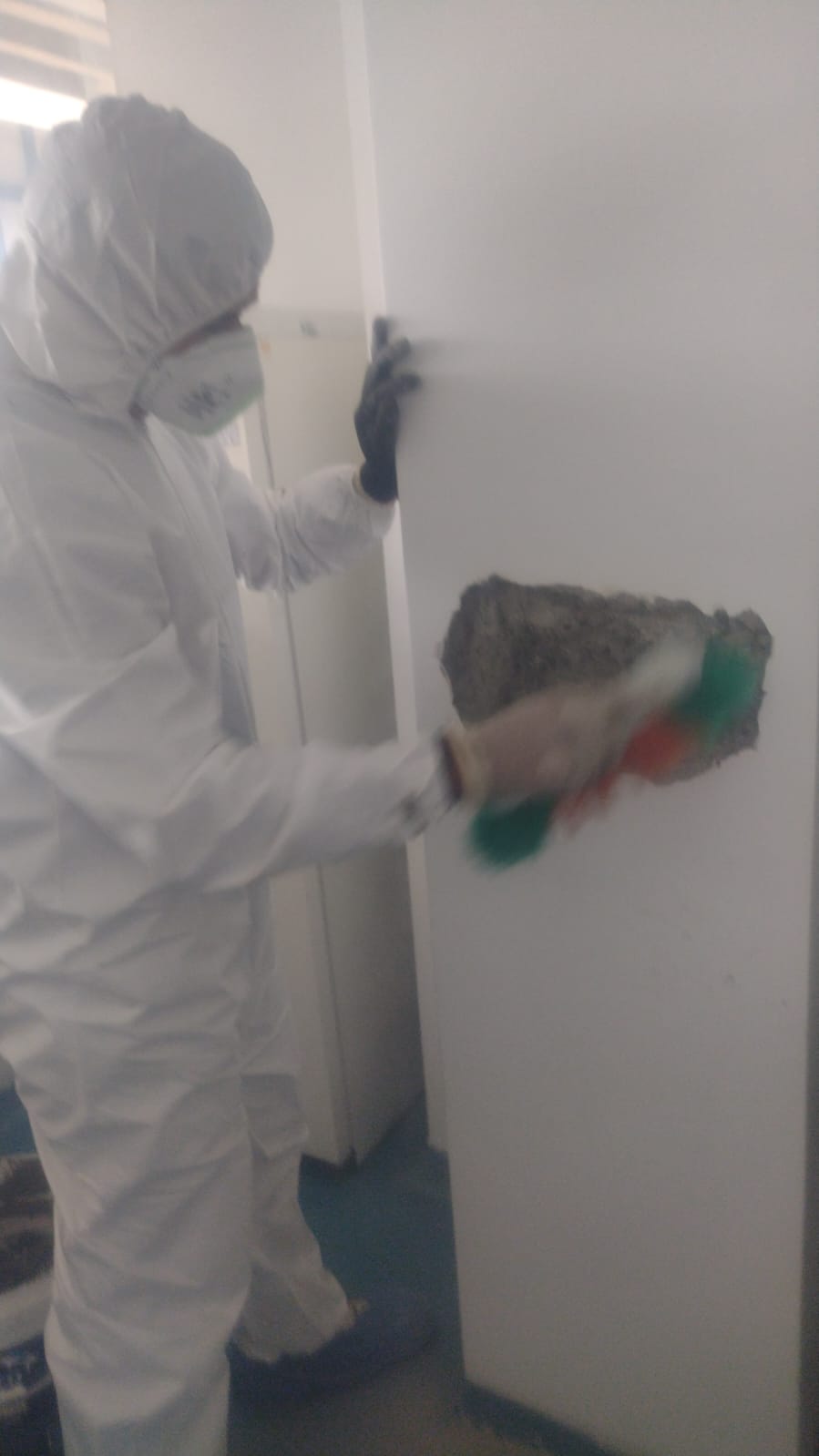

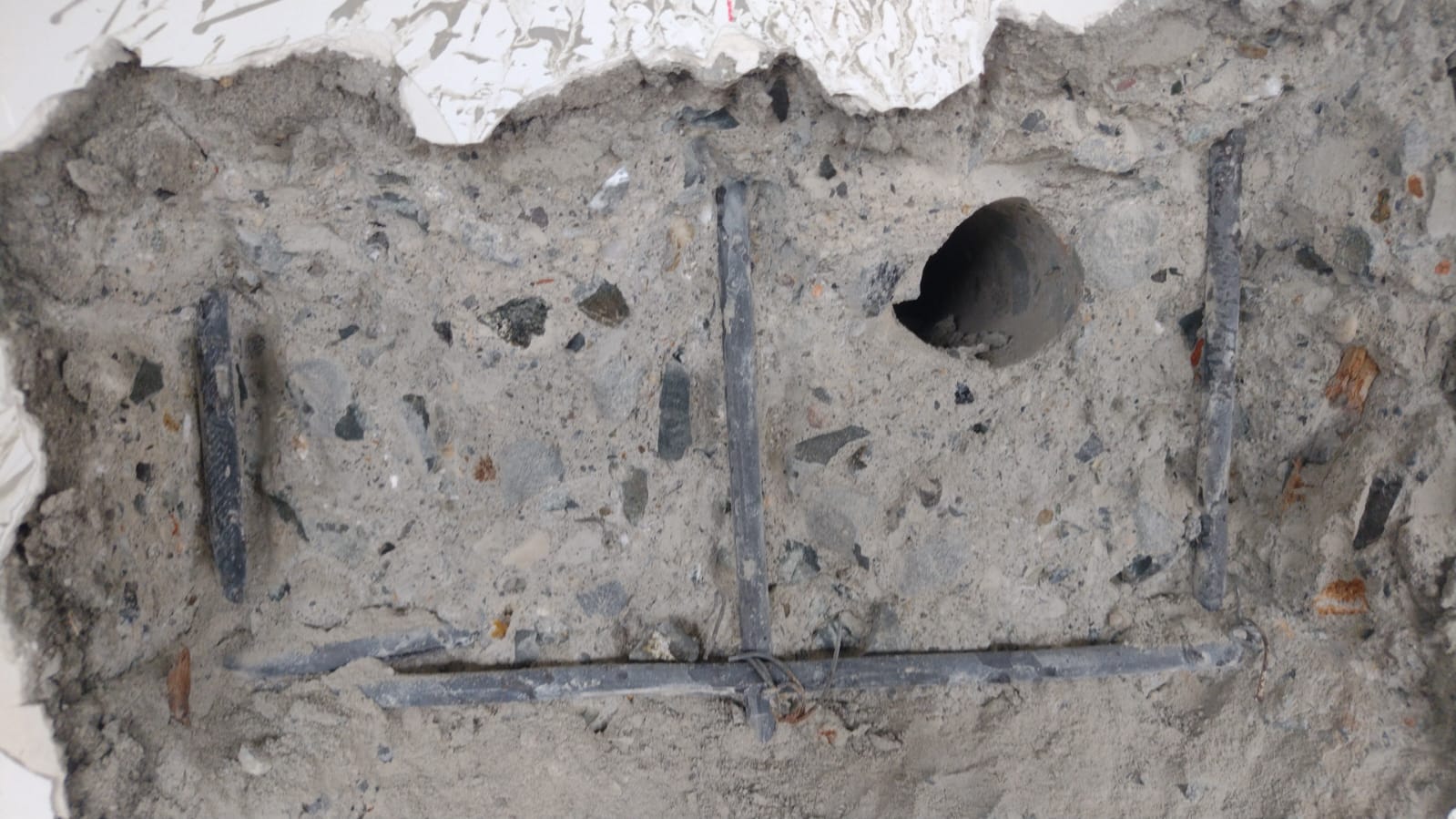

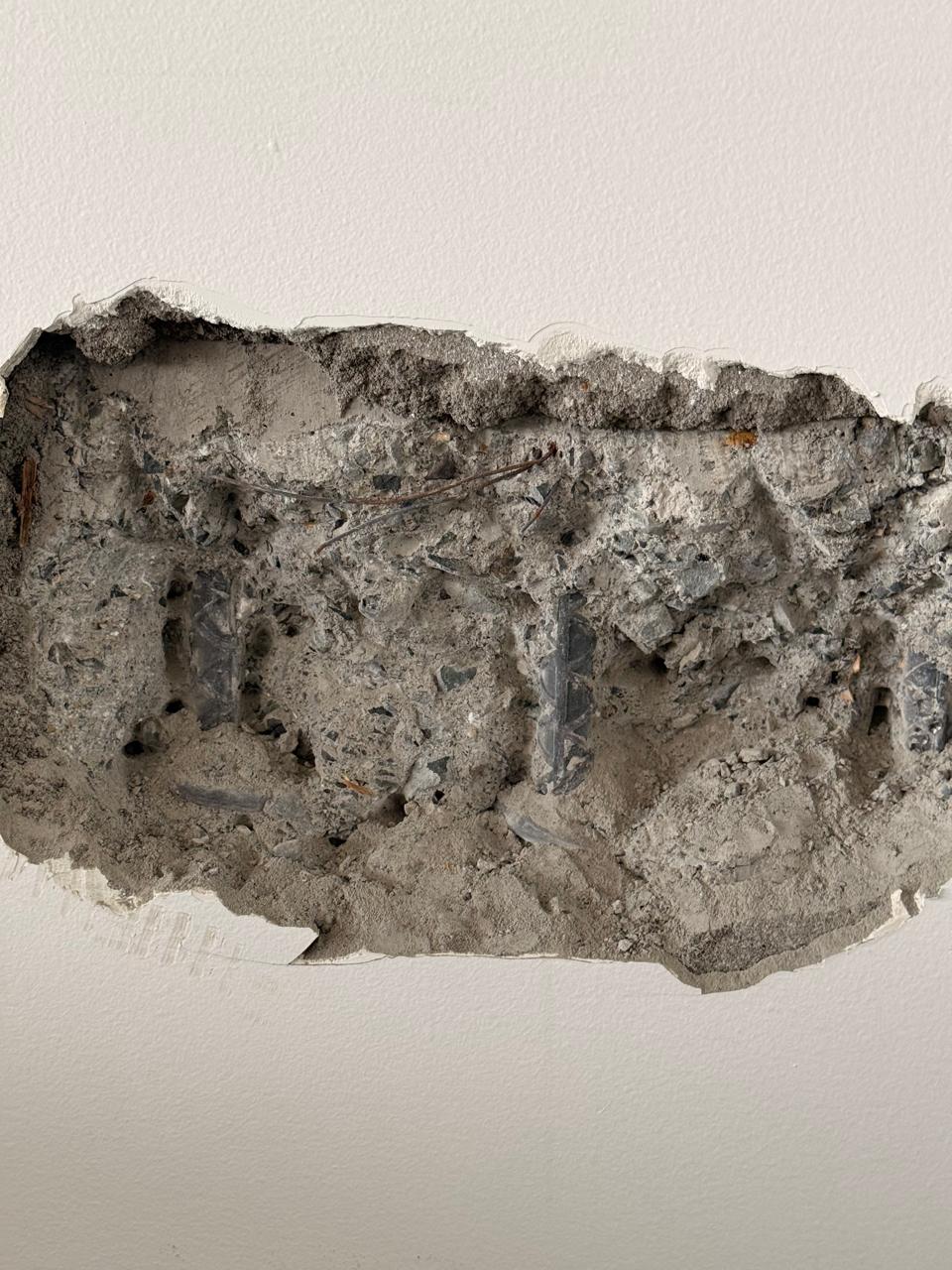

• Realización de visitas técnicas exhaustivas con documentación fotográfica detallada (15 fotos de campo entre enero y febrero de 2026)
• Evaluación del estado estructural de los 5 niveles incluyendo el semisótano y el cuarto nivel como zona crítica

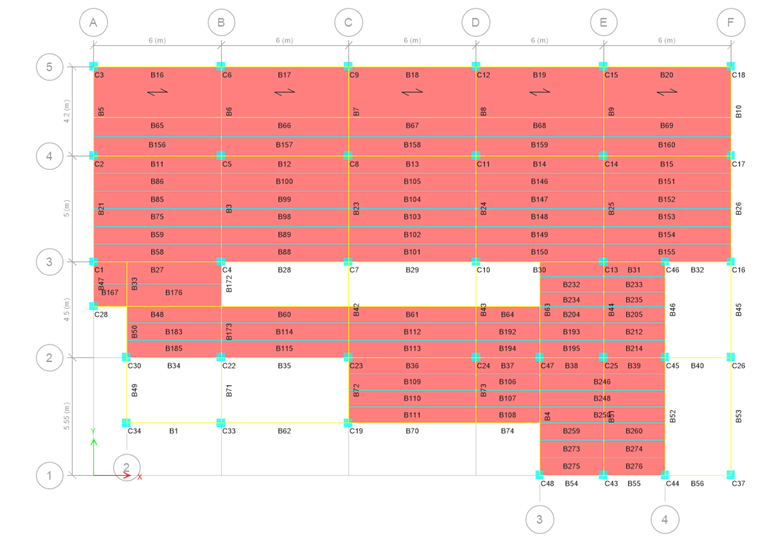

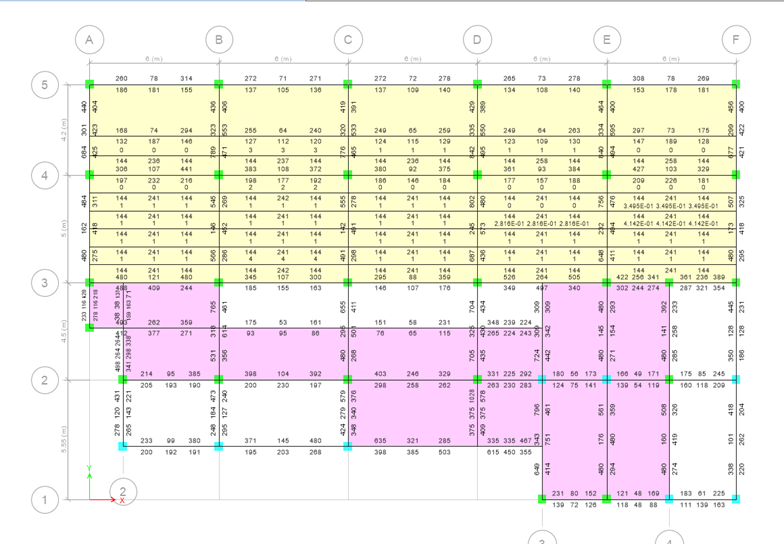

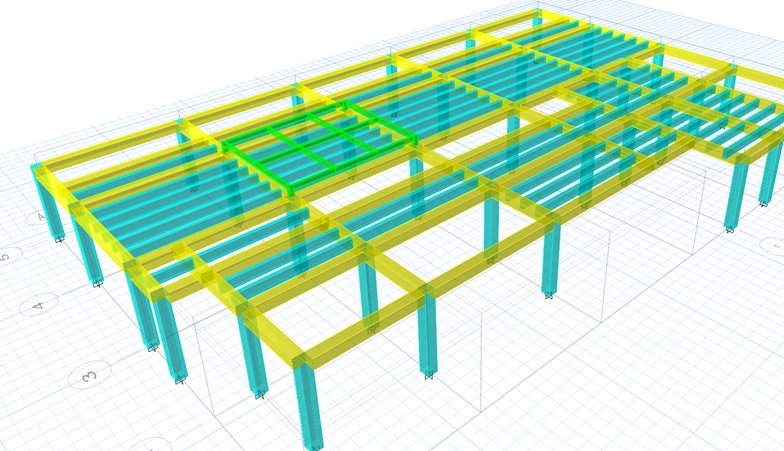

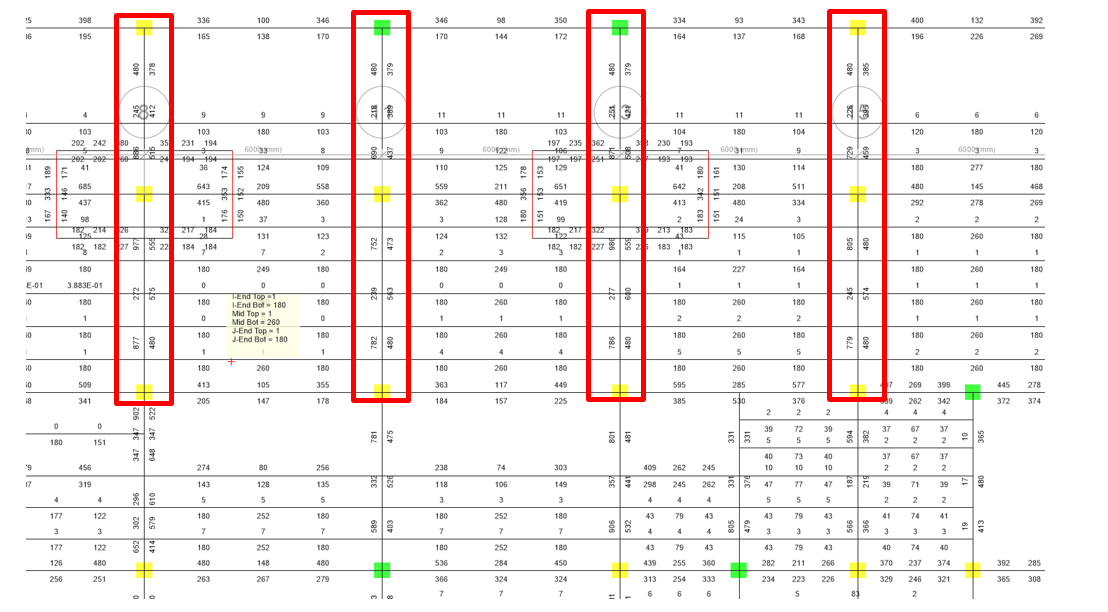

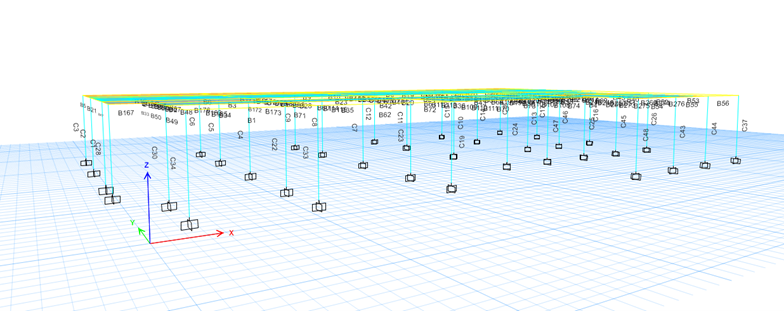

• Modelación de la estructura existente en ETABS a partir de mediciones en campo y documentos de construcción disponibles
• Análisis de cargas piso por piso para determinar las relaciones reales de demanda vs. capacidad en cada nivel
• Comparación del desempeño sísmico con edificios de referencia de tipología similar para contextualizar los hallazgos
• Desarrollo de recomendaciones de intervención estructural priorizadas por nivel de riesgo

Resultados

• Evaluación integral de vulnerabilidad de una edificación de salud del Grupo III bajo NSR-10, con factor de importancia I=1.25 que incrementa la demanda sísmica en un 25% respecto a edificaciones residenciales
• Análisis piso por piso identificando deficiencias específicas y sus niveles de severidad en cada elemento evaluado
• Verificación de la losa del cuarto nivel confirmando la viabilidad de instalación de los dos chiller

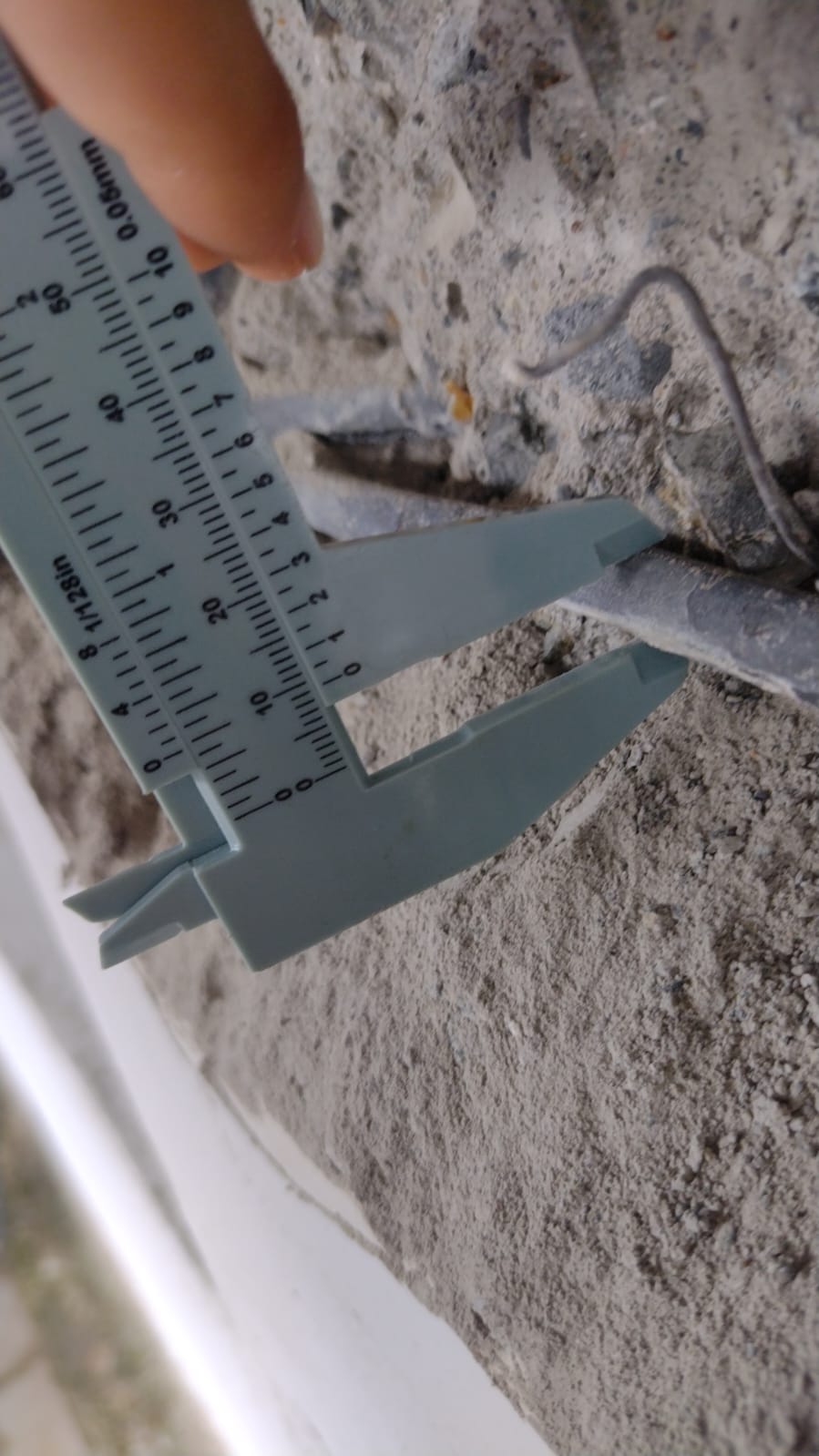

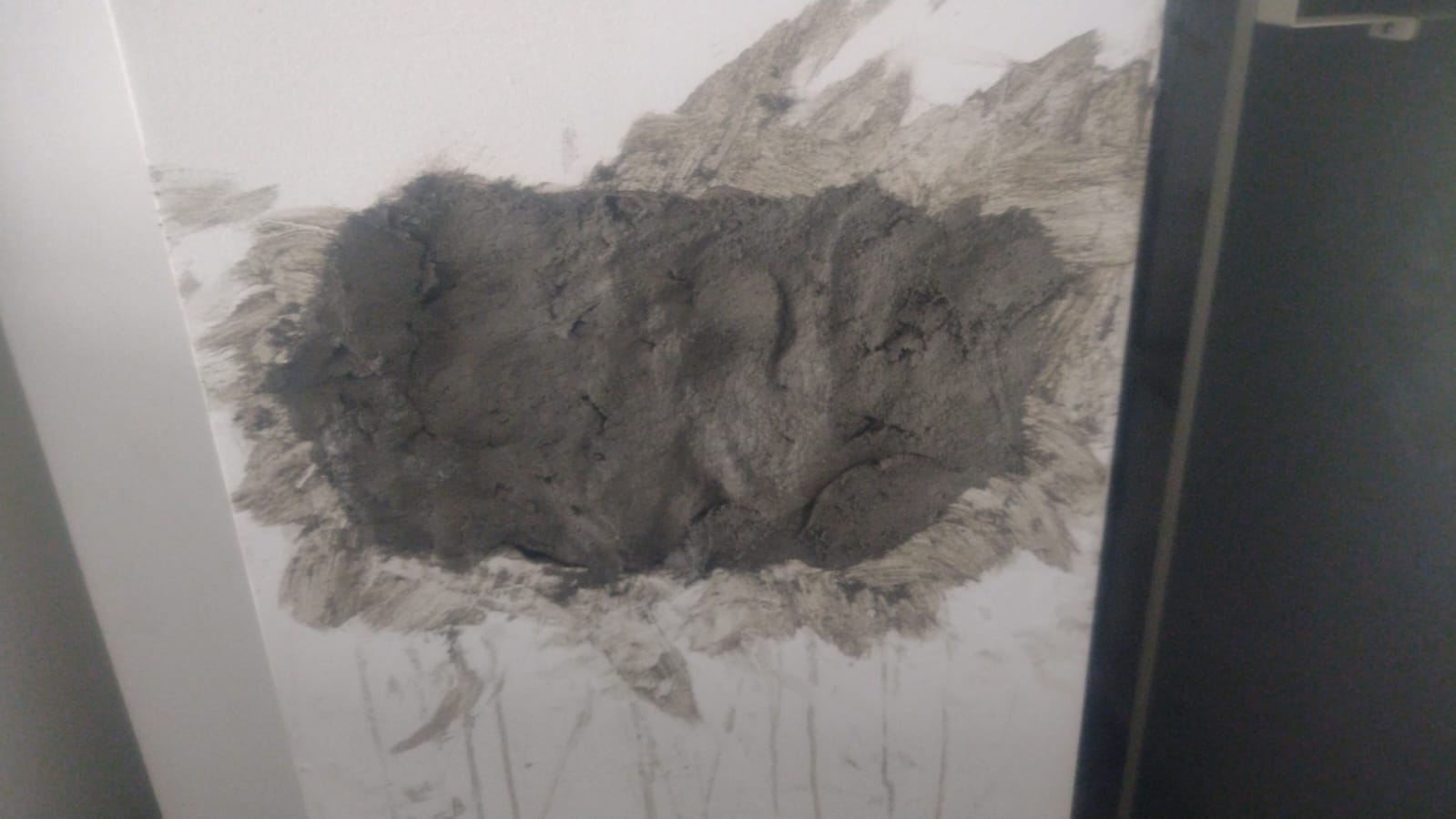

• Base de datos fotográfica de 15 imágenes documentando elementos estructurales y condiciones observadas en campo
• Comparación con edificios de referencia que proporciona contexto técnico para los hallazgos de vulnerabilidad
• Recomendaciones de intervención claras y priorizadas según el riesgo estructural de cada deficiencia identificada
• Informe técnico completo listo para presentación ante las autoridades de salud competentes

Lecciones

El análisis de vulnerabilidad de edificaciones de salud opera bajo un estándar completamente diferente al de edificios residenciales — elementos que aprobarían en una evaluación residencial pueden fallar aquí. La documentación fotográfica de campo no es opcional — es la evidencia primaria que sustenta cada supuesto del modelo analítico.
